Type de produit	Interphone vidéo avec écran couleur
Marque	Smartwares
Modèle	DIC22412
Écran	7 pouces (diagonale), résolution 800x480 (RGB)
Alimentation moniteur	CC 15V 1A (adaptateur secteur fourni)
Alimentation caméra	Alimentée par le moniteur via câblage
Consommation moniteur	500 ± 100 mA
Consommation caméra	200~250 mA
Système vidéo	PAL / NTSC
Angle de vue caméra	Environ 70 degrés
Vision nocturne	Portée 0,5 m à 1 m, avec éclairage LED
Température de fonctionnement (moniteur)	-5°C à +50°C
Température de fonctionnement (caméra)	-10°C à +50°C
Humidité de fonctionnement	85% HR maximum
Fonctions principales	Interphone, surveillance vidéo, déverrouillage de porte/portail, réglages (luminosité, contraste, couleurs, volume sonnerie, mélodie), fonction coupure du son, vision nocturne
Contenu de la boîte	Moniteur d'intérieur, unité extérieure, adaptateur, câblage, plaque de montage, vis et chevilles, plaque signalétique, guide de démarrage rapide
Installation	Fixation murale, raccordement des fils aux bornes, nécessite un emplacement sec pour l'unité extérieure
Sécurité	Ne pas couper le câble d'alimentation, ne pas exposer à l'eau, tenir hors de portée des enfants, utilisation domestique uniquement
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas utiliser de produits liquides, ne pas obstruer les ouvertures de ventilation

FOIRE AUX QUESTIONS - DIC22412 SMARTWARES

Comment installer l'interphone Smartwares DIC22412 ?

Pour installer l'interphone, choisissez un emplacement sec pour l'unité extérieure. Percez des trous, insérez les chevilles et fixez le support. Connectez les fils aux bornes à vis selon le schéma. Montez l'unité extérieure sur le support. Pour le moniteur d'intérieur, vissez la plaque de support au mur en laissant passer le câble, puis insérez les supports dans les trous du moniteur.

Comment régler la luminosité ou le contraste de l'écran ?

Utilisez le bouton de réglage pour naviguer dans le menu principal. Avec les boutons + et -, sélectionnez le paramètre souhaité (luminosité, contraste, couleurs). Appuyez sur le bouton de réglage pour confirmer les modifications.

Que faire si l'image de la caméra est floue ?

Vérifiez que l'objectif de la caméra n'est pas obstrué ou sale. Nettoyez-le avec un chiffon doux et sec. Assurez-vous que l'unité extérieure est correctement orientée. Si le problème persiste, vérifiez les connexions des câbles.

Comment utiliser la fonction d'interphone ?

En mode veille, lorsqu'un visiteur appuie sur le bouton d'appel de l'unité extérieure, le moniteur sonne et affiche l'image. Appuyez sur le bouton de l'interphone (bouton +) pour parler au visiteur.

Comment activer la fonction de coupure du son ?

Appuyez sur le bouton de coupure du son sur le moniteur. Lorsque la fonction est activée, la DEL muet s'allume. Appuyez à nouveau pour désactiver.

Puis-je rallonger le câble d'alimentation ?

Non, il est déconseillé de couper ou rallonger le câble d'alimentation fourni. L'appareil ne fonctionne pas avec un câble plus long. Utilisez uniquement le câblage inclus.

L'unité extérieure est-elle étanche ?

L'unité extérieure possède un cache de pluie, mais elle ne doit pas être exposée directement à l'eau ou à la pluie. Installez-la dans un endroit sec et à l'abri des intempéries.

Comment déverrouiller la porte ou le portail à distance ?

Après avoir identifié le visiteur sur l'écran, appuyez sur le bouton de déverrouillage de porte ou de portail sur le moniteur d'intérieur pour actionner la gâche électrique.

Quelle est la portée de la vision nocturne ?

La vision nocturne de la caméra extérieure a une portée de 0,5 à 1 mètre. Elle utilise des LED infrarouges pour éclairer la zone.

Comment nettoyer l'interphone ?

Utilisez un chiffon sec et doux pour nettoyer les surfaces. N'utilisez pas de produits liquides ou abrasifs. Ne laissez pas l'eau pénétrer dans l'appareil. Assurez-vous que les ouvertures de ventilation ne sont pas obstruées.

MODE D'EMPLOI DIC22412 SMARTWARES

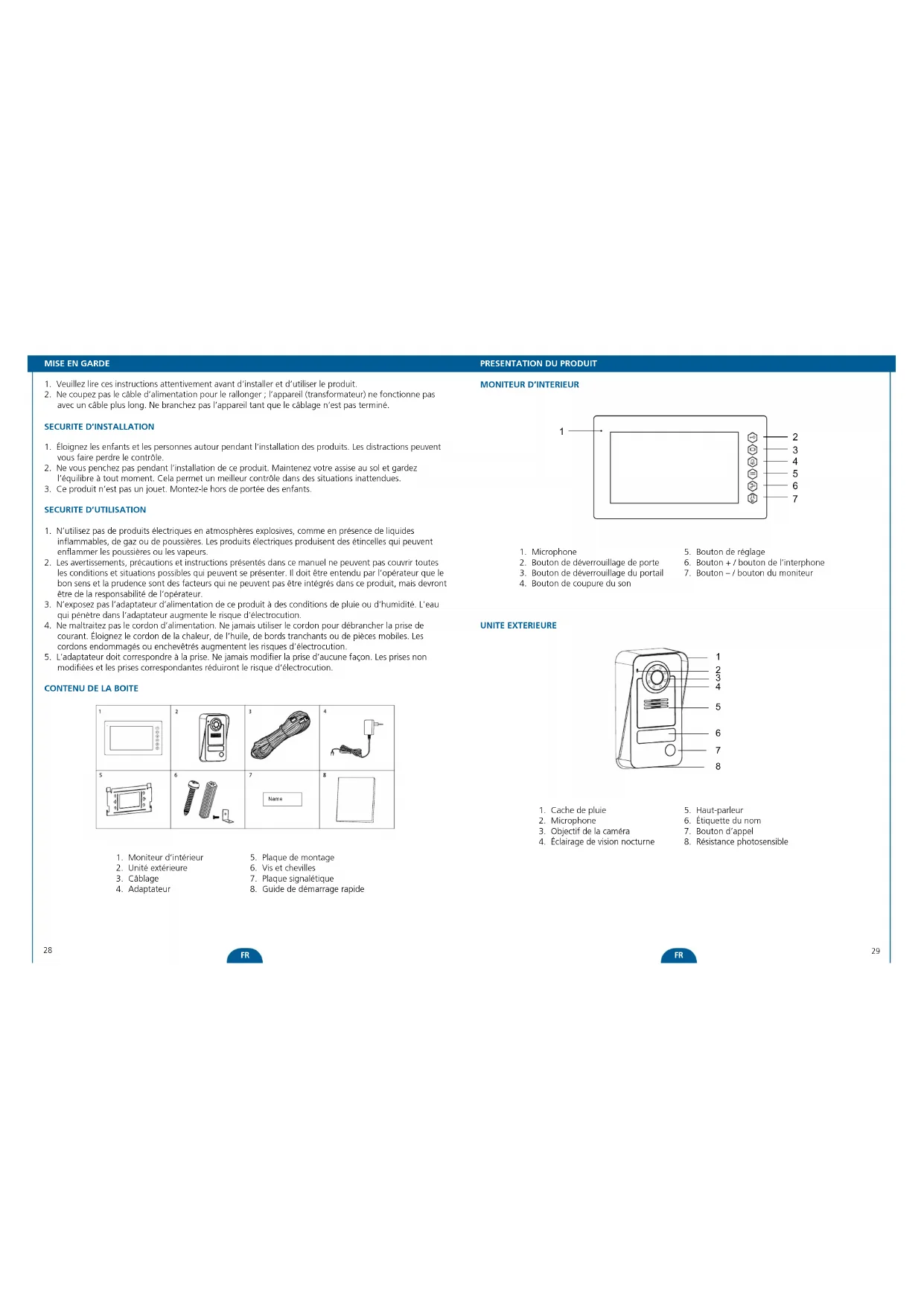

FR Mode d'emploi....28.

1. Veuillez lire ces instructions attentivement avant d'installer et d'utiliser le produit.
2. Ne coupez pas le câble d'alimentation pour le rallonger ; l'appareil (transformateur) ne fonctionne pas avec un câble plus long. Ne branchez pas l'appareil tant que le câblage n'est pas terminé.

SECURITE D'INSTALLATION

1. Éloignez les enfants et les personnes autour pendant l'installation des produits. Les distractions peuvent vous faire perdre le contrôle.
2. Ne vous penchez pas pendant l'installation de ce produit. Maintenez votre assise au sol et gardez l'équilibre à tout moment. Cela permet un meilleur contrôle dans des situations inattendues.
3. Ce produit n'est pas un jouet. Montez-le hors de portée des enfants.

SECURITE D'UTILISATION

1. N'utilisez pas de produits électriques en atmosphères explosives, comme en présence de liquides inflammables, de gaz ou de poussières. Les produits électriques produisent des étincelles qui peuvent enflammer les poussières ou les vapeurs.
2. Les avertissements, précautions et instructions présentés dans ce manuel ne peuvent pas couvrir toutes les conditions et situations possibles qui peuvent se présenter. Il doit être entendu par l'opérateur que le bon sens et la prudence sont des facteurs qui ne peuvent pas être intégrés dans ce produit, mais devront être de la responsabilité de l'opérateur.
3. N'exposez pas l'adaptateur d'alimentation de ce produit à des conditions de pluie ou d'humidité. L'eau qui pénètre dans l'adaptateur augmente le risque d'électrocution.
4. Ne maltraitez pas le cordon d'alimentation. Ne jamais utiliser le cordon pour débrancher la prise de courant. Éloignez le cordon de la chaleur, de l'huile, de bords tranchants ou de pièces mobiles. Les cordons endommagés ou enchevêtrés augmentent les risques d'électrocution.
5. L'adaptateur doit correspondre à la prise. Ne jamais modifier la prise d'aucune façon. Les prises non modifiées et les prises correspondantes réduiront le risque d'électrocution.

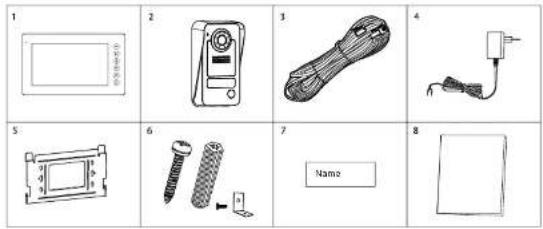

CONTENU DE LA BOITE

1. Moniteur d'intérieur
2. Unité extérieure
3. Câblage

4. Adaptateur

5. Plaque de montage

6. Vis et chevilles
7. Plaque signalétique
8. Guide de démarrage rapide

1. Microphone
2. Bouton de déverrouillage de porte
3. Bouton de déverrouillage du portail

4. Bouton de coupure du son

5. Bouton de réglage

6. Bouton + / bouton de l'interphone
7. Bouton - / bouton du moniteur

UNITE EXTERIEURE

1. Cache de pluie
2. Microphone
3. Objectif de la caméra

4. Éclairage de vision nocturne

5. Haut-parleur

6. Étiquette du nom
7. Bouton d'appel
8. Résistance photosensible

INSTALLATION

1. Lors de l'installation de l'unité extérieure, assurez-vous que l'emplacement que vous souhaitez pour l'installation est sec. Il est important que la caméra ou les composants électroniques ne soient pas mouillés.

INSTALLATION

1. Sélectionnez un lieu adapté.

1. Percez les trous dans le mur, insérez les chevilles dans les trous. Placez le support et serrez les vis.
2. Branchez les fils.

1. Montez la plaque de support du moniteur d'intérieur en perçant des trous dans le mur, puis en vissant la plaque de support fermement, en veillant à laisser assez d'espace pour permettre au câble de traverser.

1. Montez l'unité extérieure sur le support. Assurez-vous qu'elle est bien fixée.

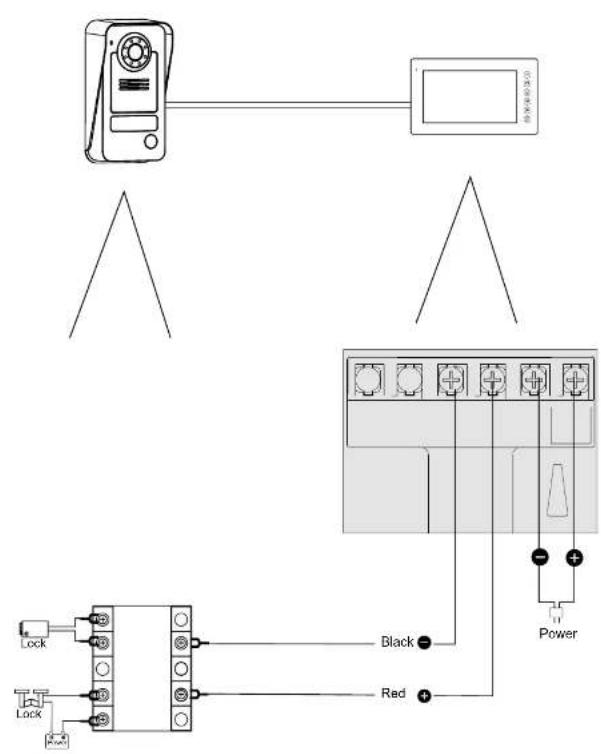

1. Connectez les fils aux bornes à vis comme indiqué dans le diagramme.

1. Insérez les supports dans les trous du moniteur d'intérieur.

Fonction d'interphone: En mode veille, quand un visiteur appuie sur le bouton d'appel sur l'unité extérieure, le moniteur d'intérieur sonne et vous voyez votre visiteur sur l'écran. Appuyez sur le bouton de l'interphone pour parler au visiteur.

Fonction moniteur: Appuyez sur ce bouton sur l'unité du moniteur d'intérieur pour voir la vue en direct de la caméra de l'unité extérieure.

Déverrouiller: Après avoir identifié le visiteur, appuyez sur le bouton de déverrouillage pour ouvrir la porte/le portail.

Bouton de coupure du son: La sonnerie peut être désactivée, lorsque vous souhaitez ne pas être dérangé. Appuyez sur le bouton pour activer la fonction de coupure du son ou la désactiver. Lorsque la fonction de coupure du son est activée, la DEL muet s'illumine.

REGLAGES

Utilisez le bouton de réglage et les boutons + et – pour naviguer dans le menu principal. Effectuez les changements avec les boutons + et –, puis confirmez avec le bouton de réglage. Vous pouvez régler ces paramètres:

Luminosité
Contraste
Couleurs
Volume de sonnerie
Mélodie

CARACTERISTIQUES

MONITEUR D'INTERIEUR

Voltage d'alimentation CC 15V 1A
Configuration de couleur Delta RGB
Système vidéo PAL/NTSC
Pixels effectifs 800 X 3 (RGB) X 480
Consommation de courant 500± 100mA
Temperature de fonctionnement -5°C ~ +50°C
Humidité durant le fonctionnement 85 % (Max)
Dimensions de l'écran 7" pouces (diagonale)

CAMERA D'EXTERIEUR

Type de capteur d'immagne 1/4" CMOS
Angle de vue environ 70 degres
Alimentation Moniteur d'intérieur
Portée de vision nocturne 0,5 m ~ 1 m
Consummation de courant 200~250mA
Température de fonctionnement -10°C ~ +50°C
Température pour le rangement -20°C ~ +60°C
Humidité durant le fonctionnement ≥85 % HR

CONSIGNES DE SÉCURITÉ

Précaution

Ne couvrez pas les ouvertures de ventilation avec des objets tels que des journaux, des nappes, des rideaux, etc.
Ne laissez pas ce produit entrer directement en contact avec des sources de chaleur ou des flammes nues.
Le fonctionnement normal du produit peut être perturbé par une forte interférence électromagnétique.
Cet équipement est construit exclusivement pour usage domestique.
L'appareil ne doit pas être exposé aux écabooussures et il ne doit pas être immergé.
Aucun objet contenant des liquides, tel qu'un vase, ne doit être placé sur l'appareil.
Maintenez une distance de sécurité minimale de 10 cm tout autour du produit afin d'assurer une aération adéquate.
S'assurer que l'unité extérieure n'est pas installée la ou elle peut être exposée à de l'eau ou de la pluie.
Ne laissez pas les enfants jouer avec l'appareil

Il sevrain, si se contramont l'apulaté de la équation, le sevrain, si neque par un produs, ou sur une pile, elle s'est simple que qu'il re dans les éne, il peut avec les octules métoires. Contrats produits d'envoies contentes dans les produits et équiques électroques qui est piles pouvant le cas de pour les soivi d'environnement. Le cinq compter des dévoies électriques/electroniques/pres dans ces systères de collecte directs, qui accurent la qui est une logique aux mesraux sont dans des éléments, vite réglement en essent elle faut assure la société de les programmes et pour la protection de l'environnement.
