DIC22412 - Intercom SMARTWARES - Kostenlose Bedienungsanleitung

Produkttyp	Video-Gegensprechanlage mit Farbbildschirm
Marke	Smartwares
Modell	DIC22412
Bildschirm	7 Zoll (Diagonale), Auflösung 800x480 (RGB)
Monitor-Stromversorgung	Gleichstrom 15V 1A (Netzadapter im Lieferumfang)
Kamera-Stromversorgung	Wird über Kabel vom Monitor versorgt
Monitor-Leistungsaufnahme	500 ± 100 mA
Kamera-Leistungsaufnahme	200~250 mA
Videosystem	PAL / NTSC
Kamerawinkel	Ca. 70 Grad
Nachtsicht	Reichweite 0,5 m bis 1 m, mit LED-Beleuchtung
Betriebstemperatur (Monitor)	-5°C bis +50°C
Betriebstemperatur (Kamera)	-10°C bis +50°C
Betriebsluftfeuchtigkeit	max. 85% relative Luftfeuchtigkeit
Hauptfunktionen	Gegensprechanlage, Videoüberwachung, Tür-/Toröffnung, Einstellungen (Helligkeit, Kontrast, Farben, Klingellautstärke, Melodie), Stummschaltfunktion, Nachtsicht
Packungsinhalt	Innenmonitor, Außeneinheit, Netzadapter, Kabel, Montageplatte, Schrauben und Dübel, Türschild, Kurzanleitung
Installation	Wandmontage, Anschluss der Drähte an die Klemmen, erfordert einen trockenen Standort für die Außeneinheit
Sicherheit	Netzanschlusskabel nicht durchtrennen, nicht Wasser aussetzen, außerhalb der Reichweite von Kindern aufbewahren, nur für den Hausgebrauch
Pflege und Reinigung	Mit einem trockenen Tuch reinigen, keine flüssigen Reinigungsmittel verwenden, Lüftungsöffnungen nicht blockieren

Häufig gestellte Fragen - DIC22412 SMARTWARES

Wie installiere ich die Gegensprechanlage Smartwares DIC22412?

Um die Gegensprechanlage zu installieren, wählen Sie einen trockenen Standort für die Außeneinheit. Bohren Sie Löcher, setzen Sie Dübel ein und befestigen Sie die Halterung. Verbinden Sie die Drähte gemäß Schema mit den Schraubklemmen. Montieren Sie die Außeneinheit an der Halterung. Für den Innenmonitor schrauben Sie die Montageplatte an die Wand, führen das Kabel hindurch und setzen Sie die Halterungen in die Löcher des Monitors ein.

Wie stelle ich die Helligkeit oder den Kontrast des Bildschirms ein?

Verwenden Sie die Einstelltaste, um durch das Hauptmenü zu navigieren. Wählen Sie mit den Tasten + und - den gewünschten Parameter (Helligkeit, Kontrast, Farben). Drücken Sie die Einstelltaste, um die Änderungen zu bestätigen.

Was tun, wenn das Kamerabild unscharf ist?

Überprüfen Sie, ob das Kameraobjektiv blockiert oder verschmutzt ist. Reinigen Sie es mit einem weichen, trockenen Tuch. Stellen Sie sicher, dass die Außeneinheit richtig ausgerichtet ist. Wenn das Problem weiterhin besteht, überprüfen Sie die Kabelverbindungen.

Wie verwende ich die Gegensprechfunktion?

Im Standby-Modus, wenn ein Besucher die Ruftaste an der Außeneinheit drückt, klingelt der Monitor und zeigt das Bild an. Drücken Sie die Gegensprechtaste (+ Taste), um mit dem Besucher zu sprechen.

Wie aktiviere ich die Stummschaltfunktion?

Drücken Sie die Stummschalttaste am Monitor. Wenn die Funktion aktiviert ist, leuchtet die Stummschalt-LED. Drücken Sie erneut, um zu deaktivieren.

Kann ich das Netzkabel verlängern?

Nein, es wird davon abgeraten, das mitgelieferte Netzkabel zu kürzen oder zu verlängern. Das Gerät funktioniert nicht mit einem längeren Kabel. Verwenden Sie ausschließlich das mitgelieferte Kabel.

Ist die Außeneinheit wasserdicht?

Die Außeneinheit verfügt über eine Regenschutzabdeckung, sollte aber nicht direkt Wasser oder Regen ausgesetzt werden. Installieren Sie sie an einem trockenen und witterungsgeschützten Ort.

Wie entriegle ich Tür oder Tor aus der Ferne?

Nachdem Sie den Besucher auf dem Bildschirm identifiziert haben, drücken Sie die Tür-/Tor-Entriegelungstaste am Innenmonitor, um den elektrischen Türöffner zu betätigen.

Wie groß ist die Reichweite der Nachtsicht?

Die Nachtsicht der Außenkamera hat eine Reichweite von 0,5 bis 1 Meter. Sie verwendet Infrarot-LEDs zur Beleuchtung des Bereichs.

Wie reinige ich die Gegensprechanlage?

Verwenden Sie ein trockenes, weiches Tuch zur Reinigung der Oberflächen. Verwenden Sie keine flüssigen oder scheuernden Reinigungsmittel. Lassen Sie kein Wasser in das Gerät eindringen. Stellen Sie sicher, dass die Lüftungsöffnungen nicht blockiert sind.

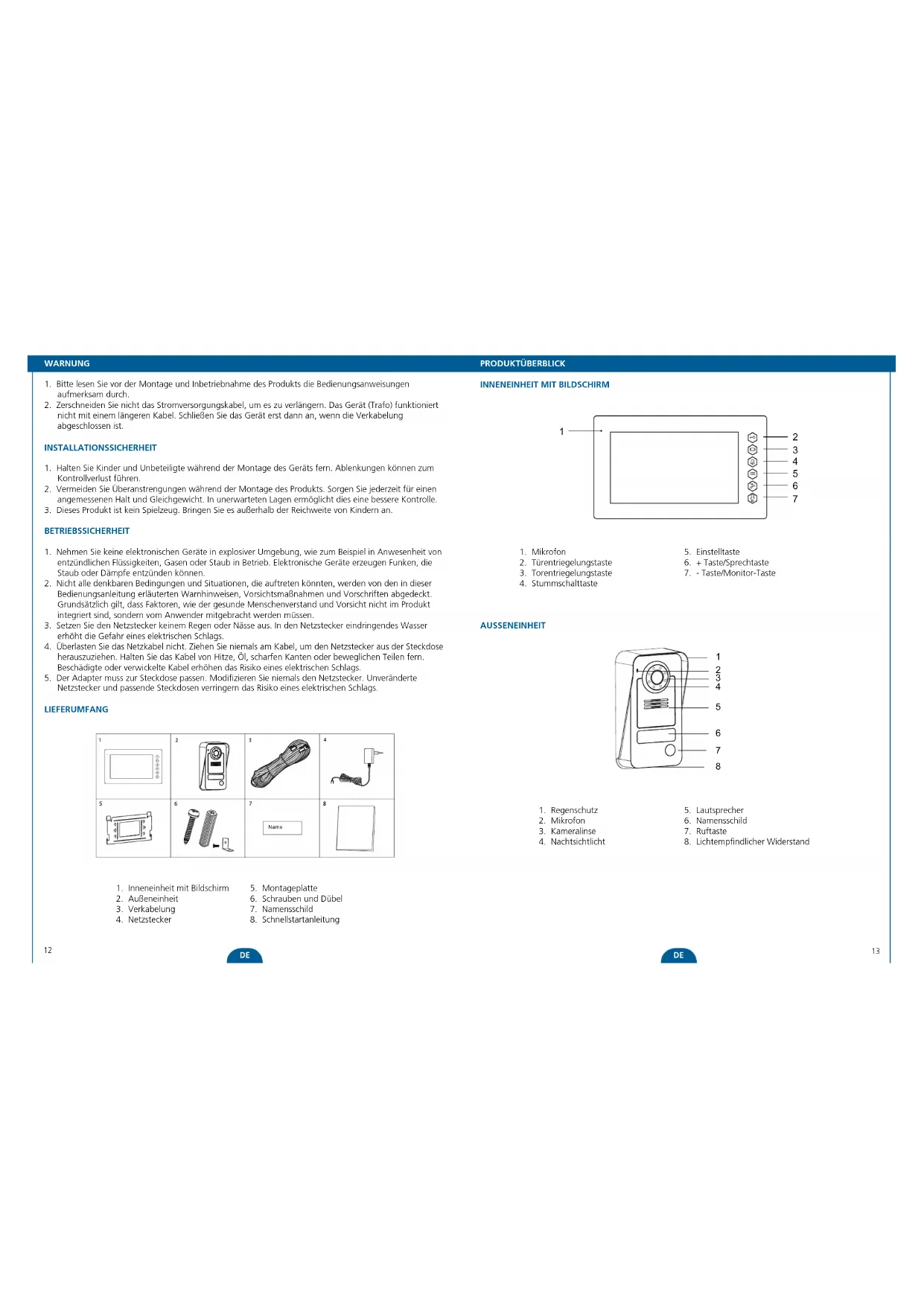

BEDIENUNGSANLEITUNG DIC22412 SMARTWARES

DE Bedienungsanleitung....12.

1. Bitte lesen Sie vor der Montage und Inbetriebnahme des Produkts die Bedienungsanweisungen aufmerksam durch.
2. Zerschneiden Sie nicht das Stromversorgungskabel, um es zu verlängern. Das Gerät (Trafo) funktioniert nicht mit einem längeren Kabel. Schließen Sie das Gerät erst dann an, wenn die Verkabelung abgeschlossen ist.

INSTALLATIONSSICHERHEIT

1. Halten Sie Kinder und Unbeteiligte während der Montage des Geräts fern. Ablenkungen können zum Kontrollverlust führen.
2. Vermeiden Sie Überanstrengungen während der Montage des Produkts. Sorgen Sie jederzeit für einen angemessenen Halt und Gleichgewicht. In unerwarteten Lagen ermöglicht dies eine bessere Kontrolle.
3. Dieses Produkt ist kein Spielzeug. Bringen Sie es außerhalb der Reichweite von Kindern an.

BETRIEBSSICHERHEIT

1. Nehmen Sie keine elektronischen Geräte in explosiver Umgebung, wie zum Beispiel in Anwesenheit von entzündlichen Flüssigkeiten, Gasen oder Staub in Betrieb. Elektronische Geräte erzeugen Funken, die Staub oder Dämpfe entzünden können.
2. Nicht alle denkbaren Bedingungen und Situationen, die auftreten könnten, werden von den in dieser Bedienungsanleitung erläuterten Warnhinweisen, Vorsichtsmaßnahmen und Vorschriften abgedeckt. Grundsätzlich gilt, dass Faktoren, wie der gesunde Menschenverstand und Vorsicht nicht im Produkt integriert sind, sondern vom Anwender mitgebracht werden müssen.
3. Setzen Sie den Netzstecker keinem Regen oder Nasse aus. In den Netzstecker eindringendes Wasser erhöht die Gefahr eines elektrischen Schlags.
4. Überlasten Sie das Netzkabel nicht. Ziehen Sie niemals am Kabel, um den Netzstecker aus der Steckdose herauszuziehen. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.
5. Der Adapter muss zur Steckdose passen. Modifizieren Sie niemals den Netzstecker. Unveränderte Netzstecker und passende Steckdosen verringem das Risiko eines elektrischen Schlags.

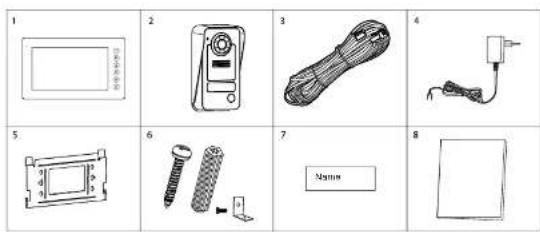

LIEFERUMFANG

1. Inneneinheit mit Bildschirm
2. Außeneinheit
3. Verkabelung
4. Netzstecker
5. Montageplatte
6. Schrauben und Dübel
7. Namensschild
8. Schnellstartanleitung

PRODUKTÜBERBLICK

INNENEINHEIT MIT BILDSCHIRM

1. Mikrofon
2. Türentriegelungstaste
3. Torentriegelungstaste

4. Stummschalttaste

5. Einstelltaste

6. • Taste/Sprechtaste
7. • Taste/Monitor-Taste

AUSSENEINHEIT

1. Regenschutz
2. Mikrofon
3. Kameralinse

4. Nachtsichtlicht

5. Lautsprecher

6. Namensschild
7. Ruftaste
8. Lichtempfindlicher Widerstand

MONTAGE

MONTAGE

1. Sorgen Sie während der Montage der Außeneinheit dafür, dass der gewünschte Installationsort trocken ist. Es ist wichtig, dass die Kamera oder die Elektronik nicht nass werden.

1. Wählen Sie eine geeignete Stelle.

1. Bohren Sie Löcher in die Wand und setzen Sie die Dübel ein. Bringen Sie die Halterung an und ziehen Sie die Schrauben fest.
2. Verbinden Sie die Kabel.

1. Befestigen Sie die Trägerplatte des Innenmonitors, indem Sie Löcher in die Wand bohren und die Trägerplatte festschrauben, wobei Sie darauf achten, dass das Kabel durchgezogen werden kann.

1. Befestigen Sie die Außeneinheit an der Halterung. Vergewissern Sie sich, dass sie ordentlich befestigt ist.

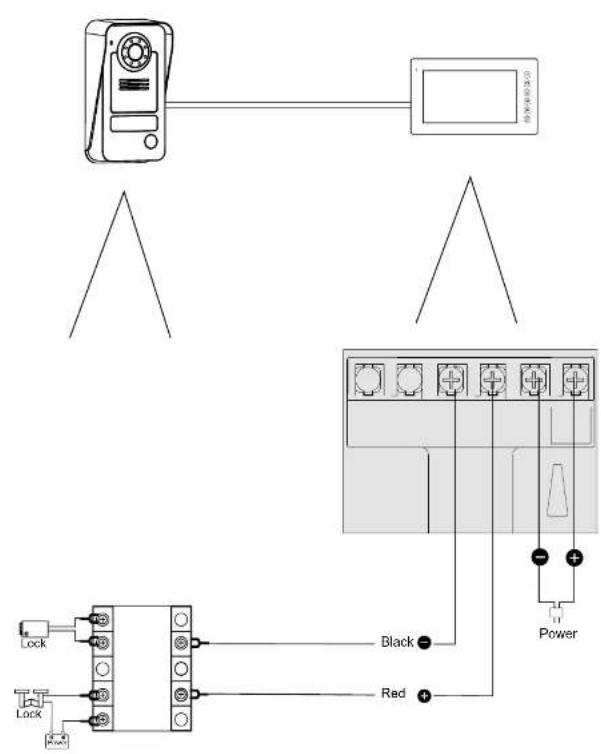

1. Verbinden Sie die Drahte mit Schraubklemmen, wie auf dem Diagramm gezeigt.

1. Setzen Sie die Halterung in den Steckplatz für den Innenmonitor ein.

Sprechfunktion: Wenn ein Besucher die Ruftaste auf der Außeneinheit drückt, während sie sich in Standby befindet, klingelt die Inneneinheit und Sie sehen ein Live-Bild des Besuchers auf dem Bildschirm. Drücken Sie die Sprechtaste, um mit dem Besucher zu kommunizieren.

Bildschirmfunktion: Drücken Sie diese Taste auf der Inneneinheit, um ein Live-Bild der Außenkamera zu sehen.

Entriegeln: Nachdem Sie den Besucher identifiziert haben, drücken Sie die Entriegelungstaste, um die Tür/das Gartentor für den Besucher zu öffnen.

Stummschalter: Der Klingelton kann stummgeschaltet werden, wenn Sie nicht gestört werden möchten. Drücken Sie die Taste, um die Stummschaltung ein- oder auszuschalten. Ist die Stummschaltung aktiviert, leuchtet die Stummschaltungs-LED.

EINSTELLUNGEN

Verwenden Sie die Einstelltaste und die Tasten + und -, um im Hauptmenü zu navigieren. Nehmen Sie die Einstellungen mit den Tasten + und - vor und bestätigen Sie ihre Wahl durch Drücken der Einstellungs-Taste. Sie können die folgenden Einstellungen anpassen:

Helligkeit

Kontrast

Farbe

Klingellautstärke

Klingelton

TECHNISCHE DATEN

INNENEINHEIT MIT BILDSCHIRM

Netzspannung DC 15 V 1 A
Farbkonfiguration RGB Delta
Videcosystem PAL/NTSC
Effektive Auflösung 800x3 (RGB) x480
Stromaufnahme 500 ± 100 mA
Betriebstemperatur -5°C ~ +50°C
Betriebsfeuchigkeit 85 % (Max)
Bildschirmgröße 7 Zoll (diagonal)

AUSSENKAMERA

Bildsensor-Typ 1/M Zoll CMOS
Betrachtungswinkel Etwa 70 Grad
Energieversorgung Immeneinheit mit Bilöschirm
Nachtsichtreichweite 0,5 m ~ 1 m
Stromaufnahme 200-250 mA
Betricostemperatur -10°C ~ +50°C
Lagortemperatur -20°C ~ +60°C
Betricostreuchigkeit ≥85% RH

SICHERHEITSHINWEISE

Vorsichtsmaßnahmen

Bedecken Sie die Lüftungsäfinungen nicht mit Objekten wie Zeitungen. Tischdecken, Vorhängen bzw.
Lassen Sie dieses Produkt nicht in direkten Kontakt mit Wärmequellen oder offenen Hammen kommen.
Durch starke electromagnet eine interferenzen kann der Normalbetrieb des Produkts gestört werden.
Dieses Gerät ist ausschließlich für den Heimgebrauch bestimmt
Dieses Gerät darf keinen Wasserspritzem ausgesetzt sein oder in Wasser getaucht werden.
Es dürfen keine mit Flüssigkeit gefüllten Cebäße wie Vasen auf das Gerät gestellt werden.
Heiten Sie einen Sicherheitsabstand von mindestens 10 um um das Produkt ein damit für eine ausreichende Belüftung gesorgt ist.
Vergewissern Sie sich, dass die Außeneinheit nicht darstert ist, wo sie Wasser oder flegen ausgesetzt sein könnte
Lassen Sie Kinder mit diesem Gerät nicht spie en

Entspruch, aber relevanter Leproschenich, mir.

Diens Symalist bearent de 'Sorboles durch Sichleren-Üllhara' (1990) dieses Symbol

algemeinen Heushars will enterge werden sollte. Erize Chemikalien die neck lachev

elekursischer Zeitkäuferbautierer und der Abgrenzen Gesundet und der Jahres-

Schniken, Eulserger 1. Sie elektristische Erzlektumisch für Ballene Leistet in Spain an Scharterwirkeln.

Zusammenheit ist erträge, am den Erträge dieser Sargelemeerde zusichsgren und für den

Schutzka Braser
