BEDIENUNGSANLEITUNG VD36W SMARTWARES

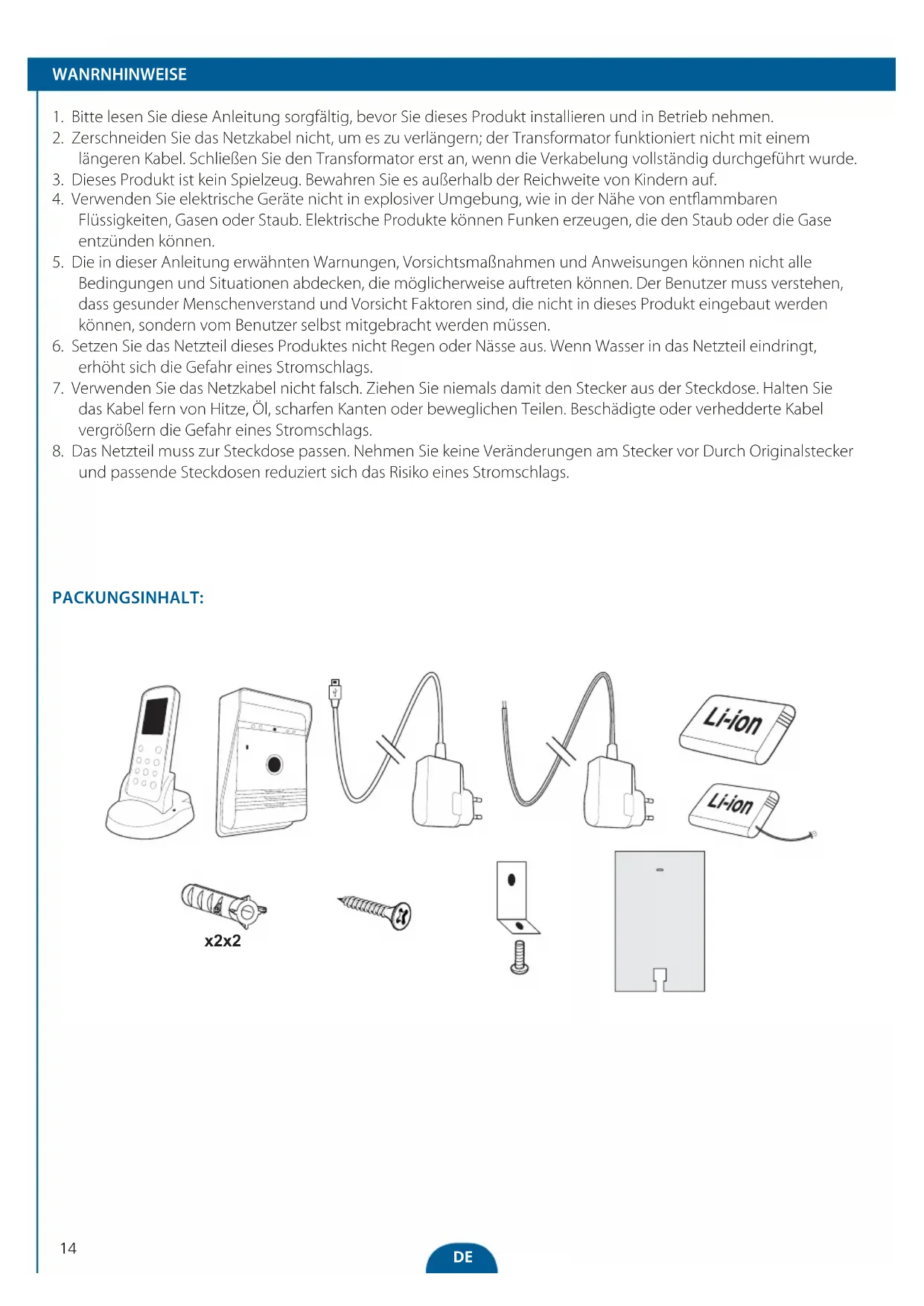

1. Bitte lesen Sie diese Anleitung sorgfältig, bevor Sie dieses Produkt installieren und in Betrieb nehmen.

2. Zerschneiden Sie das Netzkabel nicht, um es zu verlängern; der Transformator funktioniert nicht mit einem

längeren Kabel. Schließen Sie den Transformator erst an, wenn die Verkabelung vollständig durchgeführt wurde.

3. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern auf.

4. Verwenden Sie elektrische Geräte nicht in explosiver Umgebung, wie in der Nähe von entflammbaren

Flüssigkeiten, Gasen oder Staub. Elektrische Produkte können Funken erzeugen, die den Staub oder die Gase entzünden können.

5. Die in dieser Anleitung erwähnten Warnungen, Vorsichtsmaßnahmen und Anweisungen können nicht alle

Bedingungen und Situationen abdecken, die möglicherweise auftreten können. Der Benutzer muss verstehen, dass gesunder Menschenverstand und Vorsicht Faktoren sind, die nicht in dieses Produkt eingebaut werden können, sondern vom Benutzer selbst mitgebracht werden müssen.

6. Setzen Sie das Netzteil dieses Produktes nicht Regen oder Nässe aus. Wenn Wasser in das Netzteil eindringt,

erhöht sich die Gefahr eines Stromschlags.

7. Verwenden Sie das Netzkabel nicht falsch. Ziehen Sie niemals damit den Stecker aus der Steckdose. Halten Sie

das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen. Beschädigte oder verhedderte Kabel vergrößern die Gefahr eines Stromschlags.

8. Das Netzteil muss zur Steckdose passen. Nehmen Sie keine Veränderungen am Stecker vor Durch Originalstecker

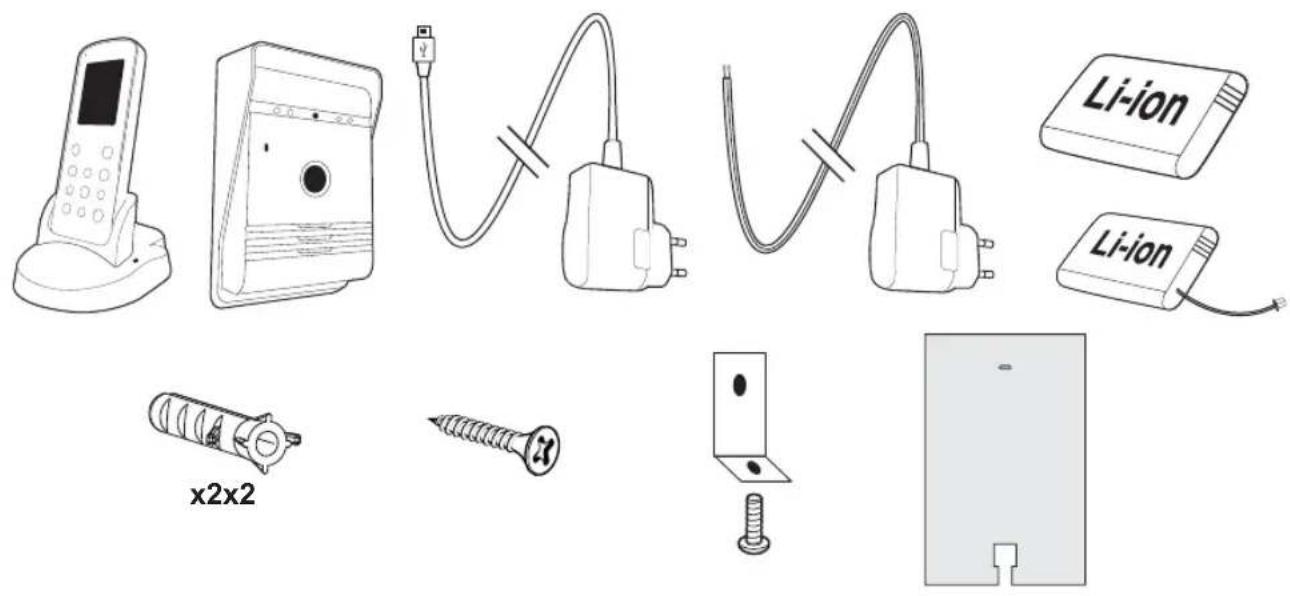

und passende Steckdosen reduziert sich das Risiko eines Stromschlags. PACKUNGSINHALT: DE15

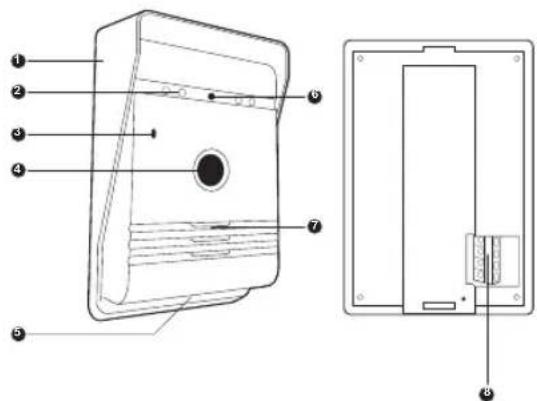

2. Nachtsicht-Leuchte

17. DC In (Eingang Gleichstrom)

18. Batterie-Ladegerät für den Außenbereich

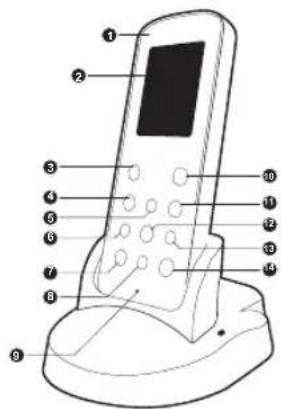

7. Monitor- / Lösch-

12. Foto-/Bestätigungstaste

14. Wiedergabe-/Einstellungstaste

INSTALLATION & EINRICHTUNG Prüfen Sie das Produkt vor der Installation am Montageort. Unterschiedliche Materialien zwischen Außengerät und Innengerät beeinflussen die Betriebsleistung des Produktes. Befolgen Sie die Anweisungen unter “Verkabelung und Pairing”, um das Produkt zu prüfen. Montieren Sie das Außengerät möglichst an einem trockenen Ort. Montieren Sie das Gerät in geeigneter Höhe und Position, so dass die Kamera den Besucher erfassen kann. EINSETZEN DER AKKUS: Außengerät

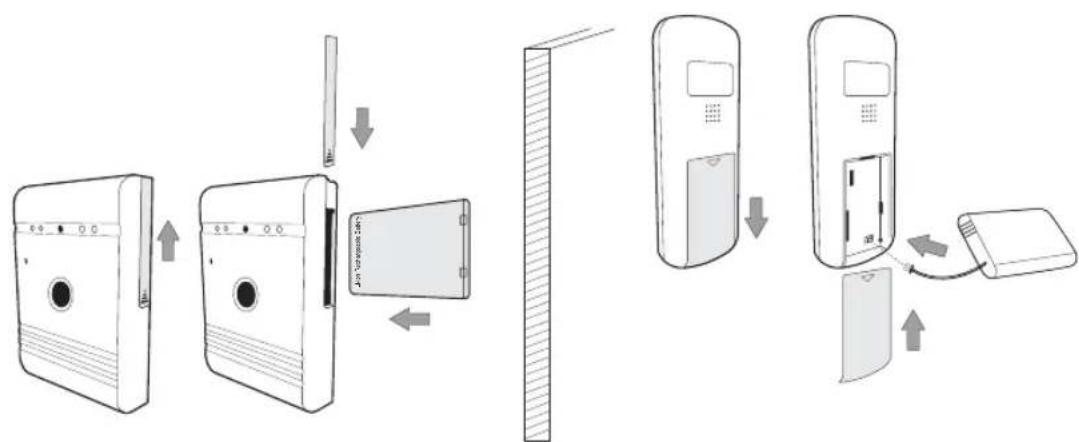

1. Das Akkufach befindet sich seitlich am Außengerät. Schieben Sie die Abdeckung auf, indem Sie sie nach

2. Legen Sie den Akku in den Halter; passen Sie auf, dass der Text “Li-Ion Akku” nach vorn schaut, s. Abbildung.

3. Schieben Sie die Abdeckung herunter, bis sie mit einem “Klick” einrastet.

1. Öffnen Sie die Akkufachabdeckung auf der Rückseite des Innengerätes (16), indem Sie sie nach unten schieben.

2. Legen Sie den Akku in den Halter; passen Sie auf, dass er richtig eingelegt ist. S. Abbildung.

3. Schieben Sie die Batteriefachabdeckung herauf, bis sie mit einem “Klick” einrastet.

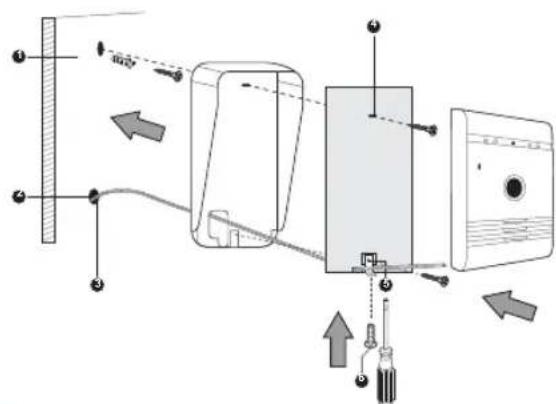

1. Wählen Sie den Montageort für das Außengerät aus und verwenden Sie dann den Regenschutz als Schablone;

markieren und bohren Sie die Löcher, um die mitgelieferten Dübel einzustecken. (Nr. 1)

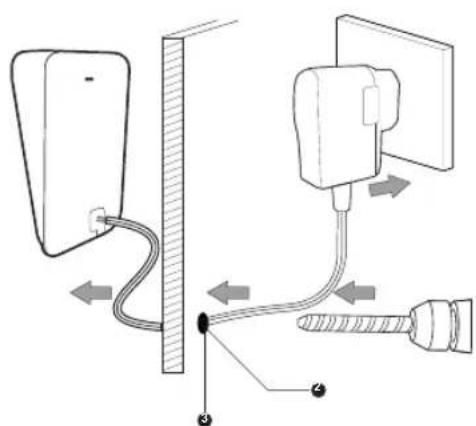

2. Markieren und bohren Sie auch das Loch, um die Stromkabel durch die Wand zu führen. (Nr. 2)

3. Schieben Sie die Stromkabel von innen nach außen durch die Wand. (Nr. 3)

4. Kleben Sie die Dichtungsauflage auf die Innenseite des Regenschutzes. (Nr. 4)

5. Sichern Sie den Regenschutz mit den mitgelieferten Befestigungen an der richtigen Position. Beachten Sie den

Haltewinkel (Nr. 5) an der unteren Befestigung und stellen sie sicher, dass die Stromkabel durch das Loch in der Dichtung der Rückenplatte rechts unten geschoben werden.

6. Sichern Sie die Stromkabel so in der Gegensprechanlage, wie der Schaltplan unten zeigt.

7. Setzen Sie das Gerät mit der Oberseite zuerst in den Regenschutz ein und bringen Sie die Unterseite über dem

Haltewinkel in Position.

8. Sichern Sie die Gegensprechanlage mit der Sicherungsschraube im Regenschutz. (Nr. 6)

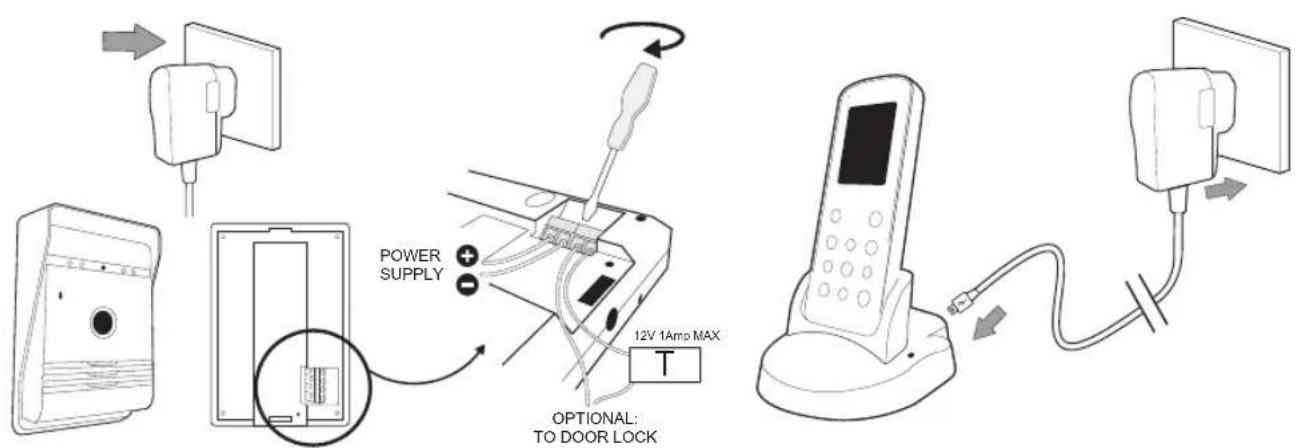

12V 1Amp MAX SCHALTPLAN Außengerät

1. Schließen Sie das Gleichstrom-Netzteil an die mit + & - markierten Pole an und vergewissern Sie sich, dass die

Drähte richtig herum angeschlossen werden (S. Abbildung oben).

2. Falls erforderlich, schließen Sie die Türschlosskabel an die 2 Pole an und stellen

Sie sicher, dass eine geeignete Stromquelle für die Versorgung des Türschlosses verwendet wird. (Bauteile DB5005 und DB5005L - Nicht enthalten) Laden des Innengeräts:

1. Schließen Sie das USB-Kabel an den Sockel des Innengerätes an, stecken Sie das Netzteil in eine Wandsteckdose

und schalten Sie die Wandsteckdose ein (falls erforderlich). DE18

1. Drücken Sie die Power-Taste (11), um das Display einzuschalten.

2. Halten Sie die -Taste (3) 3 Sekunden lang gedrückt; das Display zeigt “Pairing” an.

3. Drücken Sie die RUF-Taste (4) am Außengerät einmal, um es einzuschalten.

4. HALTEN Sie die RUF-Taste (4) am Außengerät 10 Sekunden lang gedrückt.

5. “Erfolg” erscheint auf dem Monitor, um anzuzeigen, dass das Pairing abgeschlossen ist.

6. Falls das Pairing nicht erfolgreich war wird “fehlgeschlagen” angezeigt; bitte wiederholen Sie Schritte 2, 3 + 4.

1. Wenn ein Besucher die Ruftaste (4) des Außengerätes drückt, ertönt vom Innenmonitor ein Klingelton und das

Display wird aktiviert. Der Bildschirm des Innenmonitors zeigt automatisch ein Bild des Besuchers.

2. Drücken Sie auf die -Taste (3) und sprechen Sie mit dem Besucher.

3. Drücken Sie die Exit -Taste (4), um den Anruf zu beenden; das Display schaltet in den Standby-Modus..

1. Mit der Monitor-/Lösch -Taste (7), kann man sehen wer an der Tür ist, bevor die Ruftaste außen gedrückt

wurde. (Nur verfügbar, wenn das Außengerät mit Netzstrom betrieben wird.)

2. Drücken Sie auf die -Taste (3) und sprechen Sie mit dem Besucher.

3. Drücken Sie die Exit -Taste (4) und das Display schaltet in den Standby-Modus.

1. Wenn Sie den Besucher identifiziert haben, drücken Sie auf die Türöffnertaste (10), um die Tür zu öffnen. (Nur

für den Betrieb mit einem elektrischen Türöffner mit max. 12V, 1A mit eigener Stromversorgung - Bauteile DB5005 und DB5005L - Nicht enthalten.) PAIRING DE19

Foto ansehen / löschen:

1. Drücken Sie am Innengerät die Wiedergabe-/Einstellungstaste (14), um zum Fotomenü zu gelangen.

2. Drücken Sie die Up- (5) oder Down- (8)-Tasten, um das gespeicherte Foto anzusehen.

3. Drücken Sie die Monitor-/Löschtaste (7), um zur Dialogbox “löschen” zu gelangen.

4. Drücken Sie die Links- (6) oder Rechts- (13)-Taste, um Ja / Nein auszuwählen.

5. Drücken Sie zur Bestätigung die Foto-/Bestätigungstaste (12).

6. Drücken Sie die Exit-Taste (4) zum Beenden.

1. Drücken Sie am Innengerät die Wiedergabe-/Einstellungstaste (14), um zum Fotomenü zu gelangen.

2. Halten Sie die Monitor-/Löschtaste (7) 3 Sekunden lang gedrückt; es erscheint “alles löschen”.

3. Drücken Sie die Links- (6) oder Rechts- (13)-Taste, um Ja/Nein auszuwählen.

4. Drücken Sie zur Bestätigung die Foto-/Bestätigungstaste (12).

5. Drücken Sie die Exit-Taste (4) zum Beenden.

Zeit / Datum einstellen:

1. Halten Sie die Wiedergabe-/Einstellungstaste (14), 3 Sekunden lang gedrückt, um zum Hauptmenü zu gelangen.

2. Drücken Sie die Up- (5) oder Down- (8)-Tasten, um durch die Menüoptionen zu blättern, bis Sie zu Zeit/Datum kommen.

3. Drücken Sie die Foto-/Bestätigungs -Taste (12), um zum Untermenü zu gelangen.

4. Drücken Sie die Up- (5) oder Down- (8)-Tasten, um die Einstellung vorzunehmen.

5. Drücken Sie die Links- (6) oder Rechts- (13) Taste, um durch die Optionen für Zeit/Datum zu blättern.

6. Drücken Sie die Foto-/Bestätigungstaste (12) zum Speichern und Beenden.

7. Drücken Sie die Exit-Taste (4) zum Beenden.

Die Helligkeit des Displays einstellen:

1. Halten Sie die Wiedergabe-/Einstellungstaste (14), 3 Sekunden lang gedrückt, um zum Hauptmenü zu gelangen.

2. Drücken Sie die Up- (5) oder Down- (8)-Tasten, um durch die Menüoptionen zu blättern, bis Sie zur Helligkeit kommen.

3. Drücken Sie die Foto-/Bestätigungs -Taste (12), um zum Untermenü zu gelangen.

4. Drücken Sie die Up- (5) oder Down- (8)-Tasten, um die Helligkeit auszuwählen.

6. Drücken Sie die Foto-/Bestätigungstaste (12) zum Speichern und Beenden.

7. Drücken Sie die Exit-Taste (4) zum Beenden.

Klingellautstärke einstellen:

1. Halten Sie die Wiedergabe-/Einstellungstaste (14), 3 Sekunden lang gedrückt, um zum Hauptmenü zu gelangen.

2. Drücken Sie die Up- (5) oder Down- (8)-Tasten, um durch die Menüoptionen zu blättern, bis Sie zur Lautstärke kommen.

3. Drücken Sie die Foto-/Bestätigungs -Taste (12), um zum Untermenü zu gelangen.

4. Drücken Sie die Up- (5) oder Down- (8)-Tasten, um die Lautstärke auszuwählen.

5. Drücken Sie die Foto-/Bestätigungstaste (12) zum Speichern und Beenden.

6. Drücken Sie die Exit-Taste (4) zum Beenden.

Setting the bell tone:

1. Halten Sie die Wiedergabe-/Einstellungstaste (14), 3 Sekunden lang gedrückt, um zum Hauptmenü zu gelangen.

2. Drücken Sie die Up- (5) oder Down- (8)-Tasten, um durch die Menüoptionen zu blättern, bis Sie zum Klingelton kommen.

3. Drücken Sie die Foto-/Bestätigungs -Taste (12), um zum Untermenü zu gelangen.

4. Drücken Sie die Up- (5) oder Down- (8)-Tasten, um den Ton auszuwählen.

5. Drücken Sie die Foto-/Bestätigungstaste (12) zum Speichern und Beenden.

6. Drücken Sie die Exit-Taste (4) zum Beenden.

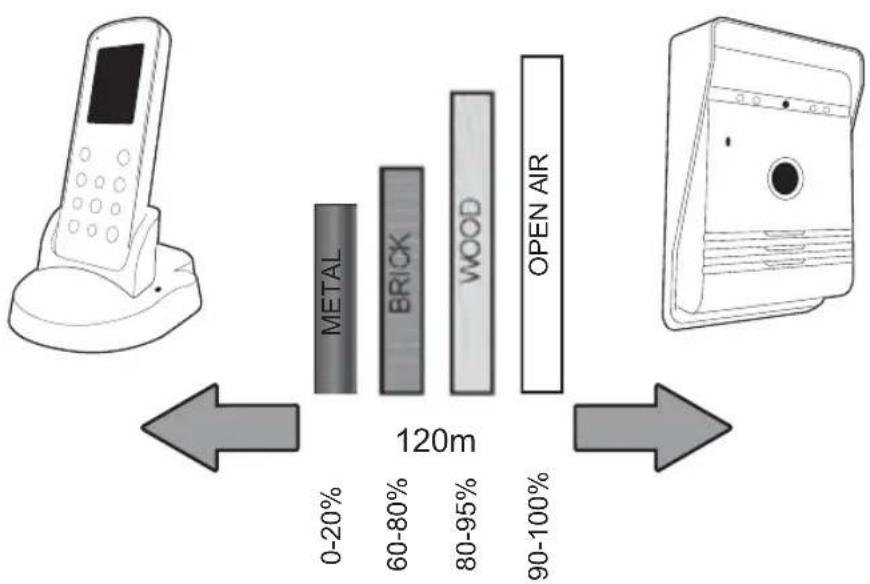

Testen Sie die Türglocke, bevor Sie Löcher bohren, um sicherzustellen, dass sich das Gerät im Betriebsbereich befindet. Die Reichweite von Funkgeräten wird von Materialien/Strukturen beeinflusst. Vor der Montage testen. 80-95% 90-100% 60-80% 0-20% 120m WOOD OPEN A BRICK

HINWEIS ZUR REICHWEITE21

TECHNISCHE DATEN SPEZIFIKATIONBetriebsfrequenz 2400-2483.5MHzÜbertragungsrateFunktionsbereich15-25fps(nur bei optimalem Abstand)ohne Hindernisse 120mTX-Leistung 14 – 18dBmRX-Empfindlichkeit -85dBmBetriebstemperatur -10°c - +50°cLagertemperatur -20°c - +60°cBetriebsluftfeuchtigkeit ≤85% RHAUSSENKAMERAArt des Bildsensors CMOSBlickwinkel 55°Anschlussspannung DC 5V 1AStromaufnahme 250mA (± 50mA)Ladezeit Etwa 5 StundenAkku 3.7v 1500mAHNetzteilIP: 240v OP: 5v 1AINNENGERÄTDisplaygröße 2.4”Auflösung 320 x 240 (RGB)Anschlussspannung DC 5V 1AStromaufnahme 350mA (± 50mA)Ladezeit Etwa 5 StundenBildformat JPEGAkku 3.7v 1200mAHNetzteil IP: 240v OP: 5v 1A 80-95%90-100%60-80%0-20% 120m WOODOPEN ABRICKIRMETAL 80-95% 90-100% 60-80% 0-20% 120m WOODOPEN ABRICKIRMETAL22

Entspricht allen relevanten Richtlinien der Europäischen Union Smartwares erklärt, das das Gerät, Modell [VD36W], die Grundvoraussetzungen der R&TTE-Richtlinie 1999/5/CE erfüllt. Die vollständige Konformitätserklärung wird auf Anfrage zur Verfügung gestellt von: Diese Symbole geben an, dass dieses Produkt nicht mit anderem Haushaltsmüll in der EU entsorgt werden darf. Um alle Schäden für die Umwelt oder die menschliche Gesundheit mit grober Entsorgung zu vermeiden, recyceln Sie dieses Produkt verantwortunsgsbewusst, um die Wiederverwendung der Materialquellen zu stärken. Um Ihr gebrauchtes Gerät zurückzugeben, verwenden Sie bitte Sammel- und Rückgabesysteme oder kontaktieren Sie den Händler, wo Sie dieses Produkt gekauft haben. Er wird das Produkt annehmen, um die Umwelt zu schützen. SICHERHEITSINFORMATIONEN VORSICHTSMASSNAHMEN Bedecken Sie nicht die Lüftungsöffnungen mit Gegenständen wie Zeitungen, Tischtüchern, Vorhängen etc. Lassen Sie dieses Produkt nicht direkt in Kontakt mit Heizquellen oder offenen Flammen geraten. Der normale Betrieb des Produkts könnte durch starke elektromagnetische Störung unterbrochen werden. Diese Ausrüstung ist ausschließlich für den häuslichen Gebrauch bestimmt. Das Gerät darf keinen Spritzern ausgesetzt werden und nicht unter Wasser getaucht werden. Kein Gegenstand, der Flüssigkeiten enthält, wie eine Vase, darf nicht auf dem Gerät platziert werden. Halten Sie einen Mindestsicherheitsabstand von 10 cm um das ganze Produkt ein, um richtige Lüftung sicherzustellen. Stellen Sie sicher, dass die Türklingel-Drückertaste nicht dort installiert ist, wo es von Wasser oder Regen überdeckt werden kann. Lassen Sie Kinder nicht mit dem Gerät spielen.

WARNUNG ÜBER BATTERIEN

Nur ein Erwachsener darf die Batterien ersetzen und installieren. Entfernen Sie gebrauchte Batterien aus diesem Gerät. Entsorgen Sie die Batterien nicht in Feuer, Sie könnten explodieren oder auslaufen. Schließen Sie keine Batteriepole kurz. Verwenden Sie in diesem Produkt AUSSCHLIESSLICH die mitgelieferten aufladbaren Akkus oder identische Modelle. Lassen Sie dieses Gerät nicht direkt in Kontakt mit Heizquellen oder offenen Flammen geraten. Lassen Sie kein Wasser in Kontakt mit den Batterien oder den Kabeln treten. Installieren Sie mit Vorsicht, um Schäden der Batterie zu vermeiden. Während der Batterieinstallation in dem Fach, stellen Sie die richtige Polarität (+)/(-) sicher. Verwenden Sie nur empfohlene Batterien. Entfernen Sie die Batterien, wenn das Gerät über lange Zeiträume unbenutzt bleibt. Halten Sie das Gerät von kleinen Kindern fern. Halten Sie die ungebrauchten Batterien in ihrer Originalverpackung. Am Ende der Lebensdauer, muss dieses Produkt zu einer Müllwertungsanlage gebracht werden, um die Batterien zu entnehmen.At the end of its life, this product must be returned to a waste processing center in order to extract the batteries.2324 x2 x2 WAARSCHUWING
