Tipo di prodotto	Videocitofono con schermo a colori
Marca	Smartwares
Modello	DIC22412
Schermo	7 pollici (diagonale), risoluzione 800x480 (RGB)
Alimentazione monitor	CC 15V 1A (alimentatore incluso)
Alimentazione telecamera	Alimentata dal monitor tramite cavo
Consumo monitor	500 ± 100 mA
Consumo telecamera	200~250 mA
Sistema video	PAL / NTSC
Angolo di visione telecamera	Circa 70 gradi
Visione notturna	Portata 0,5 m a 1 m, con illuminazione LED
Temperatura di funzionamento (monitor)	-5°C a +50°C
Temperatura di funzionamento (telecamera)	-10°C a +50°C
Umidità di funzionamento	85% UR massimo
Funzioni principali	Citofono, videosorveglianza, sblocco porta/cancello, regolazioni (luminosità, contrasto, colori, volume suoneria, melodia), funzione silenzioso, visione notturna
Contenuto della confezione	Monitor interno, unità esterna, alimentatore, cavi, piastra di montaggio, viti e tasselli, targhetta, guida rapida
Installazione	Fissaggio a parete, collegamento dei fili ai morsetti, richiede una posizione asciutta per l'unità esterna
Sicurezza	Non tagliare il cavo di alimentazione, non esporre all'acqua, tenere fuori dalla portata dei bambini, solo uso domestico
Manutenzione e pulizia	Pulire con un panno asciutto, non utilizzare prodotti liquidi, non ostruire le aperture di ventilazione

Domande frequenti - DIC22412 SMARTWARES

Come installare il videocitofono Smartwares DIC22412?

Per installare il videocitofono, scegliere una posizione asciutta per l'unità esterna. Praticare dei fori, inserire i tasselli e fissare il supporto. Collegare i fili ai morsetti secondo lo schema. Montare l'unità esterna sul supporto. Per il monitor interno, avvitare la piastra di supporto al muro facendo passare il cavo, quindi inserire i supporti nei fori del monitor.

Come regolare la luminosità o il contrasto dello schermo?

Utilizzare il pulsante di regolazione per navigare nel menu principale. Con i pulsanti + e -, selezionare il parametro desiderato (luminosità, contrasto, colori). Premere il pulsante di regolazione per confermare le modifiche.

Cosa fare se l'immagine della telecamera è sfocata?

Verificare che l'obiettivo della telecamera non sia ostruito o sporco. Pulirlo con un panno morbido e asciutto. Assicurarsi che l'unità esterna sia orientata correttamente. Se il problema persiste, controllare le connessioni dei cavi.

Come utilizzare la funzione citofono?

In modalità standby, quando un visitatore preme il pulsante di chiamata sull'unità esterna, il monitor suona e mostra l'immagine. Premere il pulsante del citofono (pulsante +) per parlare con il visitatore.

Come attivare la funzione silenzioso?

Premere il pulsante silenzioso sul monitor. Quando la funzione è attiva, il LED silenzioso si accende. Premere nuovamente per disattivare.

Posso allungare il cavo di alimentazione?

No, non è consigliato tagliare o allungare il cavo di alimentazione fornito. L'apparecchio non funziona con un cavo più lungo. Utilizzare solo i cavi inclusi.

L'unità esterna è impermeabile?

L'unità esterna ha un copripioggia, ma non deve essere esposta direttamente all'acqua o alla pioggia. Installarla in un luogo asciutto e al riparo dalle intemperie.

Come sbloccare la porta o il cancello a distanza?

Dopo aver identificato il visitatore sullo schermo, premere il pulsante di sblocco porta o cancello sul monitor interno per azionare la serratura elettrica.

Qual è la portata della visione notturna?

La visione notturna della telecamera esterna ha una portata da 0,5 a 1 metro. Utilizza LED a infrarossi per illuminare l'area.

Come pulire il videocitofono?

Utilizzare un panno asciutto e morbido per pulire le superfici. Non utilizzare prodotti liquidi o abrasivi. Non far entrare acqua nell'apparecchio. Assicurarsi che le aperture di ventilazione non siano ostruite.

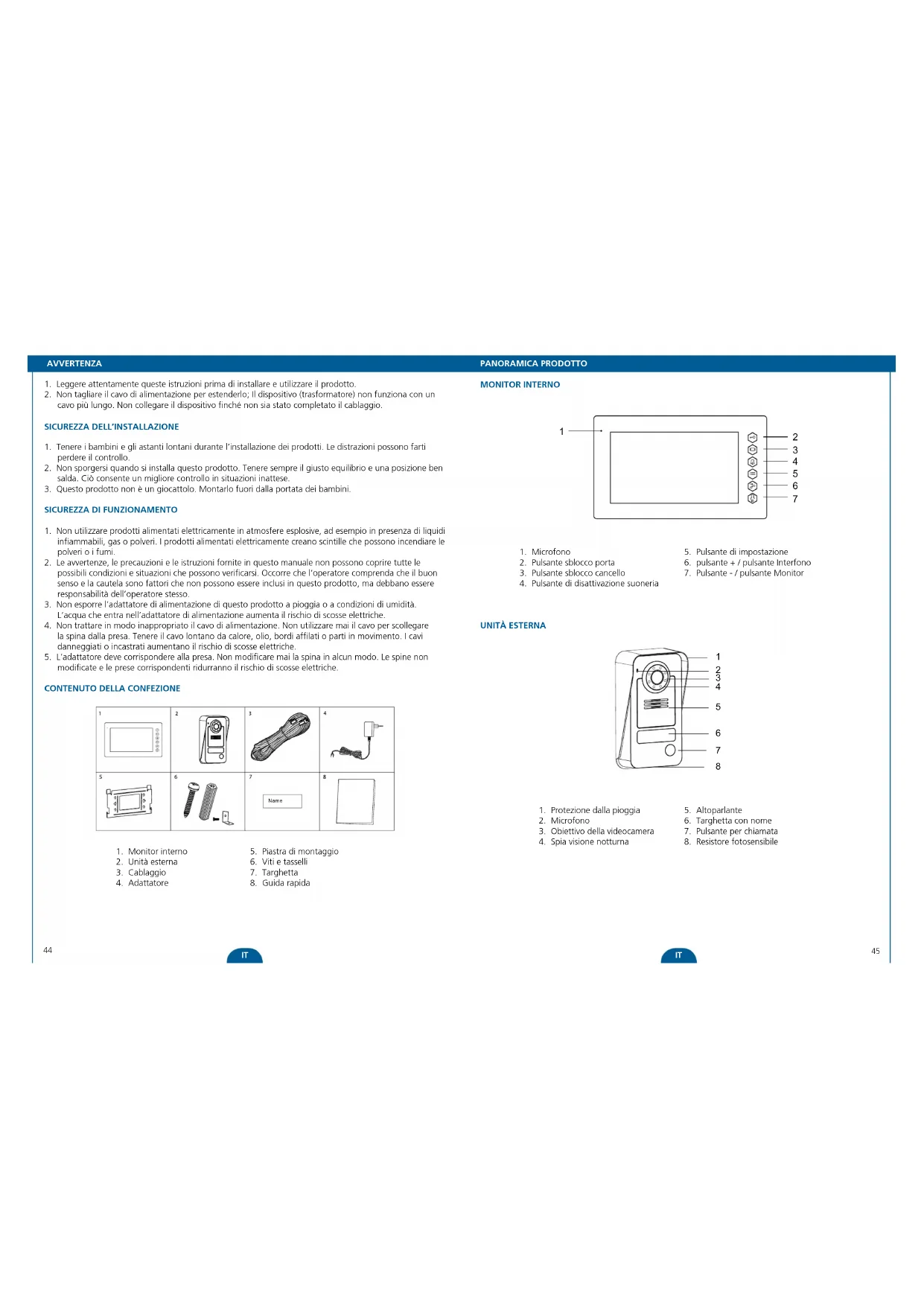

MANUALE UTENTE DIC22412 SMARTWARES

IT Manuele utente....44.

1. Leggere attentamente queste istruzioni prima di installare e utilizzare il prodotto.
2. Non tagliare il cavo di alimentazione per estenderlo; il dispositivo (trasformatore) non funziona con un cavo più lungo. Non collegare il dispositivo finché non sia stato completato il cablaggio.

SICUREZZA DELL'INSTALLAZIONE

1. Tenere i bambini e gli astanti lontani durante l'installazione dei prodotti. Le distrazioni possono farti perdere il controllo.
2. Non sporgersi quando si installa questo prodotto. Tenere sempre il giusto equilibrio e una posizione ben salda. Ciò consente un migliore controllo in situazioni inattese.
3. Questo prodotto non è un giocattolo. Montarlo fuori dalla portata dei bambini.

1. Non utilizzare prodotti alimentati elettricamente in atmosfere esplosive, ad esempio in presenza di liquidi infiammabili, gas o polveri. I prodotti alimentati elettricamente creano scintille che possono incendiare le polveri o i fumi.
2. Le awertenze, le precauzioni e le istruzioni fornite in questo manuale non possono coprire tutte le possibili concizioni e situazioni che possono verificarsi. Occorre che l'operatore comprenda che il buon senso e la cautela sono fattori che non possono essere inclusi in questo prodotto, ma debbano essere responsabilità dell'operatore stesso.
3. Non esporre l'adattatore di alimentazione di questo prodotto a pioggia o a condizioni di umidità. L'accua che entra nell'adattatore di alimentazione aumenta il rischio di scosse elettriche.
4. Non trattare in modo inappropriato il cavo di alimentazione. Non utilizzare mai il cavo per scollegare la spina dalla presa. Tenere il cavo lontano da calore, olio, bordi affiliati o parti in movimento. I cavi danneggiati o incastrati aumentano il rischio di scosse elettriche.
5. L'adattatore deve corrispondere alla presa. Non modificare mai la spina in alcun modo. Le spine non modificate e le prese corrispondenti ridurranno il rischio di scosse elettriche.

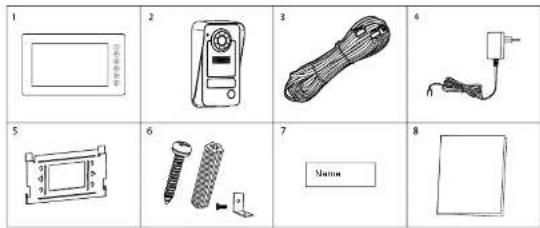

CONTENUTO DELLA CONFEZIONE

1. Monitor interno
2. Unità esterna
3. Cablaggio

4. Adattatore

5. Piastra di montaggio

6. Viti e tasselli
7. Targhetta
8. Guida rapida

PANORAMICA PRODOTTO

MONITOR INTERNO

1. Microfono
2. Pulsante sblocco porta
3. Pulsante sblocco cancello

4. Pulsante di disattivazione suoneria

5. Pulsante di impostazione

6. pulsante + / pulsante Interfono
7. Pulsante - / pulsante Monitor

UNITÀ ESTERNA

1. Protezione dalla pioggia
2. Microfono
3. Obiettivo della videocamera

4. Spia visione notturna

5. Altoparlante

6. Targhetta con nome
7. Pulsante per chiamata
8. Resistore fotosensibile

INSTALLAZIONE

1. Quando si installa l'unità esterna, assicurarsi che la posizione in cui si desidera installarla sia all'asciutto. È importante che la videocamera o l'elettronica non si bagnino.

1. Scegliere una posizione idonea.

1. Praticare i fori nel muro, inserire gli stop nei fori. Posizionare la staffa e serrare le viti.
2. Collegare i cavi.

1. Montare la piastra del monitor interno praticando dei fori nel muro, e avvitare la piastra saldamente, facendo in modo che il cavo vi passi attraverso.

1. Montare l'unità esterna sulla staffa. Assicurarsi che sia fissata correttamente.

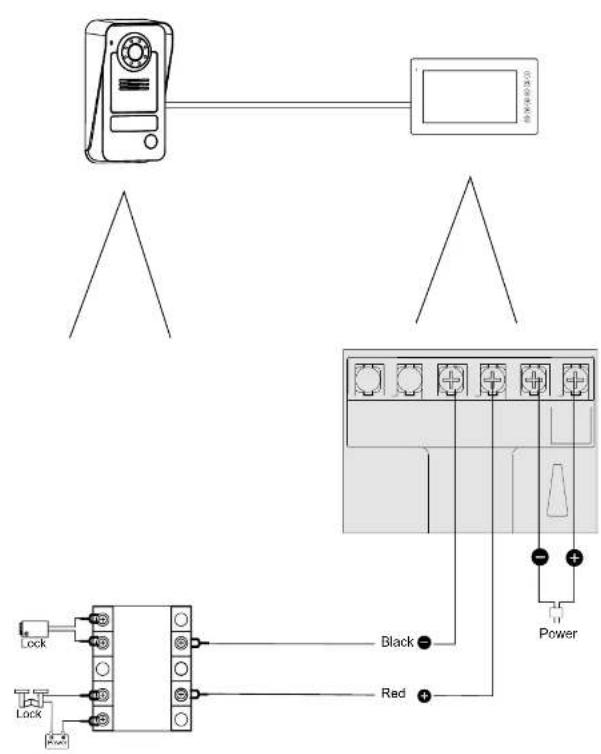

1. Collegare i fili ai terminali a vite come mostrato nel diagramma.

1. Inserire la piastra all'interno degli slot del monitor interno

Funzione di interfono: In modalità standby, quando un visitatore preme il pulsante di chiamata sull'unità esterna, il monitor interno emette un segnale acustico e si attiva la visione in diretta del visitatore sullo schermo. Premere il pulsante dell'interfono per parlare con il visitatore.

Funzione monitor: Premere questo pulsante sull'unità monitor interna per una visualizzazione in diretta della videocamera estema.

Sbloccare: Dopo aver identificato il visitatore, premere il pulsante di sblocco per aprire la porta/cancello al visitatore

Interruttore di disattivazione suoneria: La suoneria può essere disattivata, qualora non si desideri essere disturbati. Premere il pulsante per attivare o disattivare la funzione di disattivazione suoneria. Quando questa funzione viene attivata il LED di disattivazione suoneria è acceso.

IMPOSTAZIONI

Utilizzare il pulsante Impostazione e i pulsanti + e - per navigare all'interno del menu principale. Modificare con i pulsanti + e -, confermare con il pulsante Impostazione. E' possibile regolare queste impostazioni:

Luminosità

Contrasto
Colore
Volume della suoneria
Tipo di suoneria

SPECIFICHE

MONITOR INTERNO

Tensione di alimentazione 15V CC 1A
Configurazione colore R.C.B.della
Sistema video PAL/NTSC
Pixel effettivi 800X3(RGBIX480
Corrente di consumo 500 ± 100mA
Temperatura di esercizio -5°C ~ +50°C
Urmidua di esercizio 85%(Max)
Schermo 7" pollici (Diagonale)

TELECAMERE DA ESTERNO

Tipo di sensore di acquisizione immagine	1/4"CMOS
Angolo di visione circa 70 gradi
Alimentatore Monitor interno
Distanza visione notturna 0,5m ~ 1m
Corrente di consumo 200~250mA
Temperatura di esercizio -10°C - +50°C
Temperatura di conservazione -20°C - +60°C
Umidità di esercizio ≤85%RH

INFORMAZIONI SULLA SICUREZZA

Precauzioni

Non ostrure le aperture di aerazione con oggetti come ad esempio giornali, lovaglie, lende ecc.
☑ Non lasciare che il prodotto entra a contatto diretto con fonti di calore o fliamme libere.
Il normale funzionamento del prodotto può essere disturbato da forti interferenze elettromagretche.
☑ Questo apparecchio e destinato esclusivamente all'uso domestico.
√ I'apparecchio non deve essere esposto agli schizzi e non deve essere immerso.
Nessun oggetto contenente liquid, come vasi, deve essere collocato sull'apparecchio.
√ Mantenere una distanza di sicurezza minima di 10 cm intorno al prodotto per garantire una sufficiente ventilazione.
Assicurarsi che l'unità esterna non venga montata dove potrebbe essere bagnata dall'acqua o dalla pioggia.
Non lasciare che i bambini giochi con l'apparecchio
