KULLANIM KILAVUZU DIC22412 SMARTWARES

1. Bu ürünün kurulum ve kullanımından önce talimatları okuyunuz.

2. Güç kaynağı kablosunu uzatmak için kesmeyin; Cihaz (transformatör) daha uzun bir kabloyla çalışmaz. Tüm

kablolama işi bitene kadar cihazı takmayın.

1. Çocukları ve seyircileri ürünleri monte ederken uzak tutun. Dikkat dağınıklığı, kontrolü kaybetmenize neden

2. Bu ürünü kurarken aşırı uzanmayın. Her zaman uygun duruşu ve dengeyi muhafaza edin. Bu, beklenmedik

durumlarda daha iyi kontrol sağlar.

3. Bu ürün bir oyuncak değildir. Çocukların erişemeyeceği bir yere monte edin.

1. Elektrikle çalışan ürünleri patlayıcı atmosferlerde (örneğin yanıcı sıvılar, gazlar veya tozlar gibi) kullanmayınız.

Elektrikle çalışan ürünler, toz veya dumanı tutuşturabilecek kıvılcımlar üretir.

2. Bu kullanım kılavuzunda açıklanan uyarılar, önlemler ve talimatlar, olabilecek tüm koşulları ve durumları

kapsayamaz. Operatör tarafından sağ duyu ve dikkatin bu ürüne yerleştirilemeyeceğini ve operatör tarafından temin edilmesi gerektiği anlaşılmalıdır.

3. Bu ürünün Güç Adaptörünü yağmurlu veya ıslak koşullara maruz bırakmayın. Güç Adaptörüne giren su elektrik

çarpması riskini artıracaktır.

4. Güç Kablosunu kötü kullanmayın. Fişi prizden çıkarmak için asla kabloyu kullanmayın. Kabloyu ısı, yağ, keskin

kenarlar veya hareketli parçalardan uzak tutun. Hasar gören veya birbirine karışan kablolar elektrik şoku riskini artırır.

5. Adaptör priz ile eşleşmelidir. Fişi asla herhangi bir şekilde değiştirmeyin. Değiştirilmemiş fişler ve eşleşen prizler

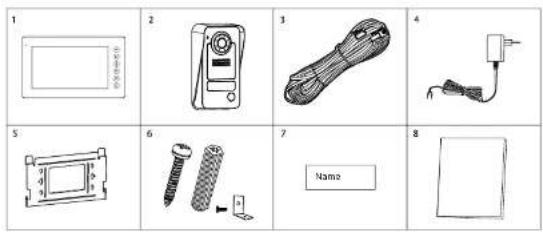

elektrik şoku riskini azaltacaktır. KUTUDA BULUNANLAR

1. İç mekan monitörü

2. Dış mekan ünitesi

8. Hızlı başlangıç kılavuzu

2. Kapı Kilitleme butonu

4. Gece görüşü ışığı

8. Işığa duyarlı direnç

1. Dış mekan ünitesini monte ederken montaj

yapmak istediğiniz yerin kuru olduğundan emin olun. Kamera ve elektronik parçaların ıslanmaması önemlidir.

2. Duvara delik açın, duvar soketlerini deliklere

yerleştirin. Braket yerleştirerek vidaları sıkın.

3. Kabloları bağlayın.

4. Dış mekan ünitesini brakete monte edin. Düzgün

sabitlendiğinden emin olun.

1. Uygun bir yer seçin.

2. İç mekan ünitesinin montaj destekleme plakasını duvara

delik delerek ve kablonun içinden geçebileceği imkanı sağlayarak destekleme plakasını sağlamca vidalayarak monte edin.

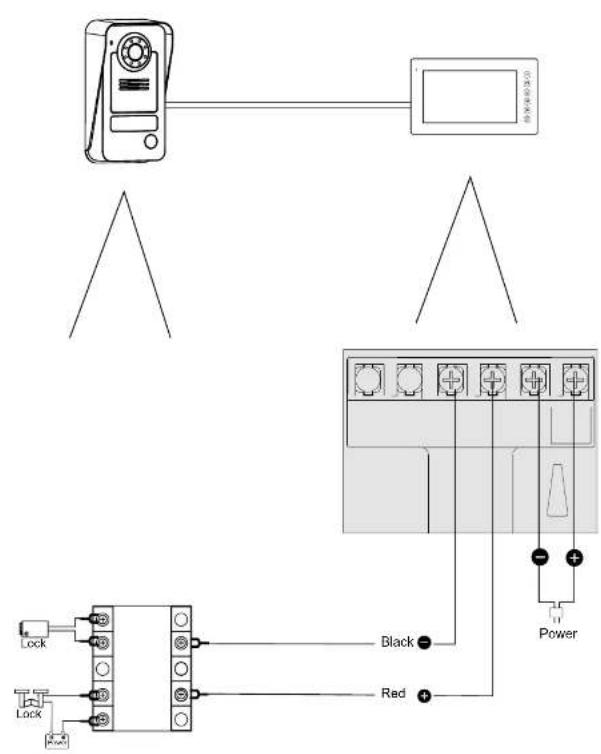

3. Telleri şemaya göre vida terminallerine bağlayın.

4. Braketin iç mekan monitörü yuvalarının içine takın.

KULLANIM İntercom fonksiyonu: Bekleme modundayken bir ziyaretçi dış mekan ünitesinin çağrı butonuna bastığında iç mekan monitörü çalacak ve ekranda ziyaretçilerin canlı görüntüsünü göreceksiniz. Ziyaretçiyle konuşmak için interkom butonuna basın. Monitör fonksiyonu: Dış mekan ünitesi kamerasının canlı görüntüsünü görmek için iç mekan-monitör ünitesindeki bu butona basın. Kilit açma: Ziyaretçiyi belirledikten sonra ona kapıyı açmak için kilit açma butonuna basın. Sessize alma anahtarı: Rahatsız edilmek istemediğinizde zil sessize alınabilir. Sessize alma fonksiyonunu açmak veya kapamak için butona basın. Sessiz alma etkinleştirildiğinde sessize alma LED’i yanar. AYARLAR Ana menüde ilerlemek için Ayar butonu ile + ve – butonlarını kullanın. + ve – butonlarıyla değişiklik yapın ve Ayar butonuyla onaylayın. Aşağıdaki ayarları yapabilirsiniz: Parlaklık Zıtlık Renk Zil seviyesi Zil tonu TRTR99

Besleme Gerilimi DC 15V 1A Renk Yapılandırması R.G.B.delta Video Sistemi PAL/NTSC Efektif Pikseller 800X3(RGB)X480 Tüketim Akımı 500±100mA Çalışma Sıcaklığı -5°C~ +50°C Çalıştırma Nemi %85 (Maks) Ekran boyutu 7 inç (Çapraz)

Görüntüleme Sensörü Türü 1/4"CMOS Görüntüleme Açısı yaklaşık 70 derece Güç kaynağı İç mekan monitörü Gece görüşü mesafesi 0,5m ~ 1m Tüketim Akımı 200~250mA Çalışma Sıcaklığı -10°C~ +50°C Depolama Sıcaklığı -20°C~ +60°C Çalışma Nemi ≤%85RH

Tedbir Havalandırma deliklerini gazete, masa örtüsü, perde vb. nesnelerle örtmeyin. Bu ürünün doğrudan ısıya veya açık aleve maruz kalmasına izin vermeyin. Ürünün normal çalışması, güçlü elektromanyetik parazitlerden etkilenebilir. Bu ekipman sadece evde kullanım için üretilmiştir. Cihaz sıçramaya maruz kalmamalı ve batırılmamalıdır. Vazo gibi sıvı içeren herhangi bir nesne cihazın üzerine konmamalıdır. Uygun havalandırmayı sağlamak için ürünün etrafında minimum 10 cm’lik bir güvenlik mesafesi sağlayın. Dışmekan ünitesinin su veya yağmur altında olabileceği yere kurulmadığından emin olun. Çocukların bu cihazla oynamasına izin vermeyin. İlgili tüm Avrupa Direktiflerine uygundur.Bu sembol, ‘ Üzerin Çarpı ile İşaretli Çöp Kutusu Sembolü’ olarak bilinir. Bu sembolle bir ürün veya pil işaretlendiğinde, genel ev atıklarıyla birlikte atılmaması gerektiği anlamına gelir. Elektrikli/elektronik ürünlerin veya pillerin içerdiği bazı kimyasallar, sağlığa ve çevreye zararlı olabilir. Yalnızca elektrik/elektronik/pil öğelerini, içinde bulunan malzemelerin geri kazanılması ve geri dönüştürülmesini sağlayan ayrı toplama yerlerine atın. İşbirliğiniz bu planların başarılmasını sağlamak ve çevrenin korunması için hayati önem taşımaktadır.
