GEBRUIKSAANWIJZING DIC22412 SMARTWARES

NL Gebruiksaanwijzing 20.

1. Lees deze instructies a.u.b. zorgvuldig door voordat u het product installeert en gebruikt.
2. Snij het stroomsnoer niet door om het te verlengen; het apparaat (de transformator) werkt niet met een langere kabel. Steek de stekker niet in het stopcontact voordat alle bedrading is aangelegd.

INSTALLATIE VEILIGHEID

1. Houd kinderen en omstanders uit de buurt tijdens installatie van de producten. Door afleidingen kunt u de controle verliezen.
2. Reik niet buiten uw macht bij het installeren van dit product. Zorg te allen tijde dat u stevig staat en uw evenwicht behoudt. Hierdoor heeft u meer controle in onverwachte situaties.
3. Dit product is geen speelgoed. Monteer het buiten bereik van kinderen.

VEILIGE BEDIENING

1. Gebruik geen elektrisch aangedreven producten in een explosieve atmosleer, zoals in de buurt van brandbare vloeistoffen, gassen, of stof. Elektrisch aangedreven producten produceren vonken die mogelijk stof of dampen kunnen ontsteken.
2. De waarschuwingen, voorzorgsmaatregelen en instructies in deze gebruiksaanwijzing kunnen nooit alle mogelijke omstandigheden en situaties die zouden kunnen voorkomen afdekken. De gebruiker dient te beseffen dat gezond verstand en voorzichtigheid factoren zijn die niet in het product kunnen worden ingebouwd, maar van de gebruiker af moeten komen.
3. Stel de voedingsadapter van dit product niet bloot aan regen of vochtige condities. Het risico op elektrische schokken neernt toe als er water in de voedingsadapter komt.
4. Ga voorzichtig om met het netsnoer. Trek nooit aan het snoer als u de stekker uit het stopcontact wilt verwijderen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Het risico op elektrische schokken neemt toe als snoeren beschadigd of in de knoop raken.
5. De adapter moet geschikt zijn voor het stopcontact. Ga nooit zelf de stekker aanpassen. Originele stekkers en passende stopcontacten verminderen het risico op elektrische schokken.

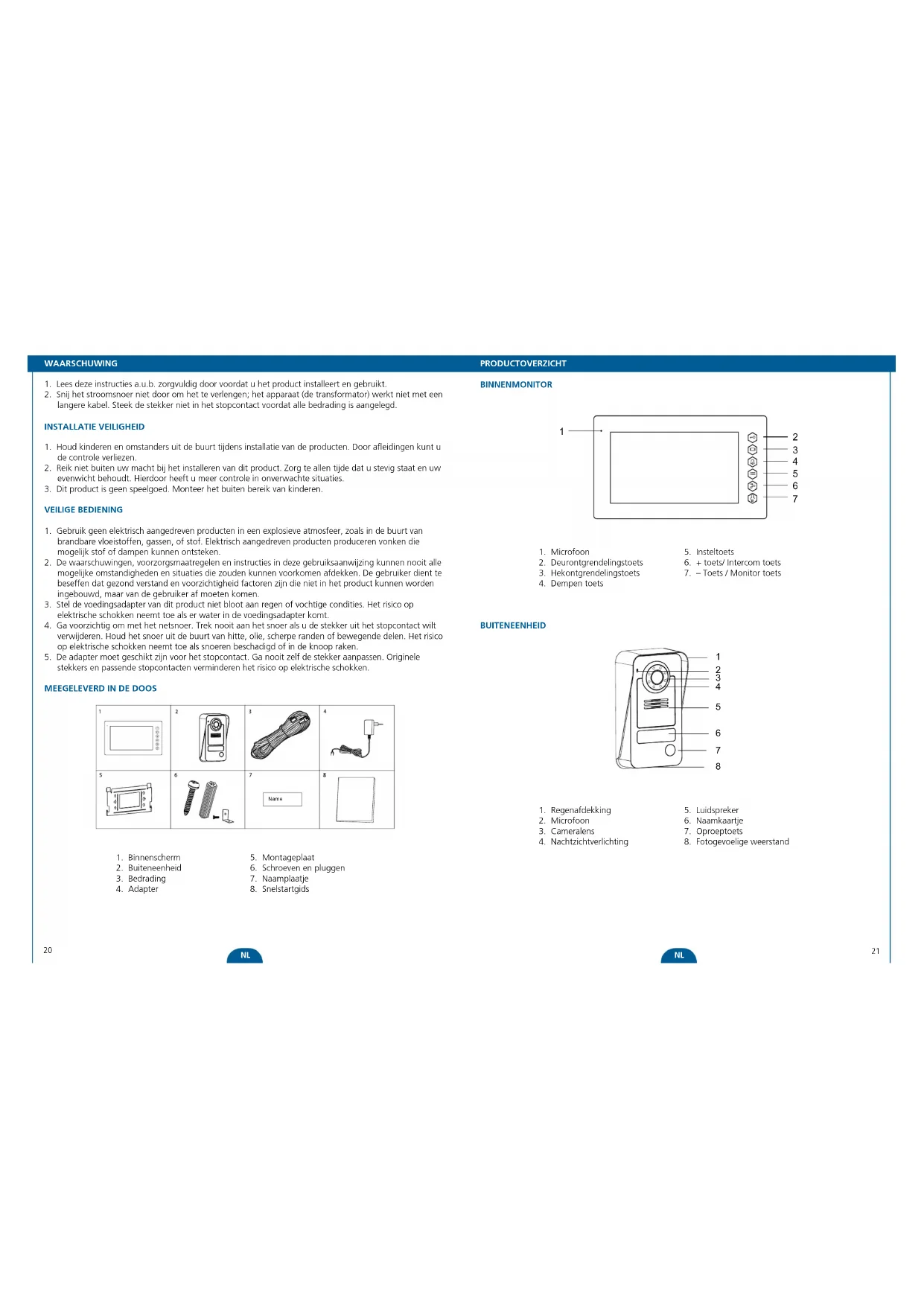

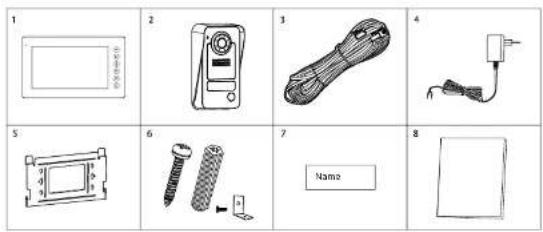

MEEGELEVERD IN DE DOOS

1 2 3 4 5 6 7 8 Name

1. Binnenschem
2. Buiteneenheid
3. Bedrading
4. Adapter
5. Montageplaat
6. Schroeven en pluggen
7. Naamplaatje
8. Snelstartgids

PRODUCTOVERZICHT

BINNENMONITOR

1 2 3 4 5 6 7

1. Microfoon
2. Deurontgrendelingstoets
3. Hekontgrendelingstoets

4. Dempen toets

5. Insteltoets

6. • toets/ Intercom toets
7. • Toets / Monitor toets

BUITENEENHEID

1. Regenafdekking
2. Microfoon
3. Cameralens

4. Nachtzichtverlichting

5. Luidspreker

6. Naamkaartje
7. Oproeptoets
8. Fotogevoelige weerstand

INSTALLATIE

INSTALLATIE

1. Zorg dat de locatie waar de buiteneenheid wordt geïnstalleerd droog is. Het is belangrijk dat de camera en de elektronica niet nat worden.

1. Kies een geschikte plaats.

按钮 按钮 按钮

1. Boor gaten in de muur en doe de pluggen in de gaten. Plaats de beugel en draai de schroeven aan.

2. Sluit de bedrading aan.

1. Plaats achterplaat van de binnenmonitor door het boren van gaten in de muur,enschroef de achterplaat stevig vast, ervoor zorgend dat de kabeler doorheen past.

1. Monteer de buiteneenheid op de beugel. Zorg ervoor dat hij goed vast zit.

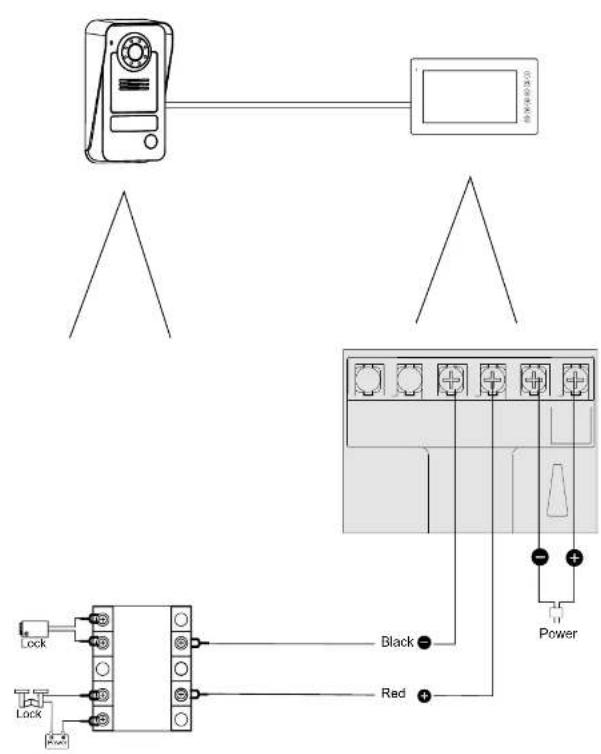

1. Verbind de draden volgens schema aan de schroefklemmen.

1. Steek de beugel in de sleuven van de binnenmonitor.

Intercomfunctie: Als een bezoeker de oproeptoets indrukt op de buiteneenheid terwijl die stand-by staat, dan klinkt de bel via de binnenmonitor, en u ziet live beeld van de bezoeker op het scherm. Druk op de intercomtoets om met de bezoeker te praten.

Monitorfunctie: Druk, als de bezoeker geïdentificeerd is, op de ontgrendeltoets om de deur/poort voor de bezoeker te openen

Ontgrendelen: Druk, als de bezoeker geïdentificeerd is, op de ontgrendeltoets om de deur/poort voor de bezoeker te openen.

Dempen toets: De beltoon kan worden gedempt, in het geval u niet gestoord wilt worden. Druk op de toets om de dempingsfunctie aan of uit te zetten. Als dempen ingeschakeld is brandt de LED.

INSTELLINGEN

Gebruik de instellingen toets en de + en - toetsen om door het hoofdmenu te navigeren. Pas aan met de + en - toetsen, bevestig met de instellingen toets. Deze instellingen kunt u aanpassen:

Helderheid
Contrast
Kleur
Bel volume
Belmelodie

SPECIFICATIES

BINNENMONITOR

Bedrijfspanning DC 15V 1A
Kleurconfiguratie R.G.B.delta
Videosysteem PAL/NTSC
Effectieve pixels 800X3(RGB)X480
Stroomvorbruik 500 ± 100mA
Bedrijfstemperatuur -5°C ~ +50°C
Toelaatbare vochtigheid 85%(Max)
Schemgroote 7" (Diagonaal) inch

BUITENCAMERA

Beeldsensor Type 1/4 °CMOS
Kijkhoek ongeveer 70 gradon
Voedingsbron; Binnenscherm
Nachtzicht afstand 0,5m ~ 1m
Stroomverbruik 200-250mA
Bedrijfstemporatuur -10°C ~ +50°C
Opslagtemperatuur -20°C ~ +60°C
Toelaatbare Vochtigheid ≤85%RH

VEILIGHEIDSINFORMATIE

Voorzichtig

√ Blokkeer geen ventilatieopeningen met voorwerpen zoals kranten, tafelkleden, gordijnen, etc.
Laat di: product niet in direct contact kommen met histebronnen of open voor.
Normal functioneren van het product kan versoord worden door sterke elektromagnetische straling.
Deze apparatuur is alleen voor huishoudelijks gebruik gemaakt.
Hiet apparaat mag niet worden blootgesteld aan spatwater en mag niet worden ondergedompeld.
Voorverpen die vloeistoffen bevatten, zoals een vaas, mogen niet op het apparaat gezet worden
Bewaar een minimum afstand van 10cm rond het product zodat er voldoende ventilatie is
Zorg dat de buiteneenheid niet wordt gemonteerd op een plaats die blootstaat aan water of regen.
Sta kinderen niet toe met het apparaat te spelen

valdaan aan a le relevante Europese richtijen.

Gel gabbert is betekluid als het 'angrechtschaate' spiesnelt. Aldeit spiesluit om opmuat de en ballatie opje geweelond in beten van dit dat het incurs te eram van bedondijk af aan mag worden gegeven. Sommige chemische stoffen in elektrische elektronische produzte of tædijrige kureer ook georgeschalten het rettika schriftij je, weljes afschters met elektronische/elekter produzter alleen met regieringen voor geheiden af vanaminge, die worden in de terugshinning en recycling an anderer in de produzten. De meecewerkings van stad being aan het verbiegen over de uitlagen in een of beschwering van netrieu.
