DIC22412 - Porttelefon SMARTWARES - Gratis bruksanvisning och manual

BRUKSANVISNING DIC22412 SMARTWARES

1. Läs dessa instruktioner noga innan du installerar och använder produkten.
2. Kapa inte strömkabeln för att förlänga den. Enheten (transformatorn) fungerar inte med en längre kabel. Koppla inte in enheten innan all kabeldragning är slutförd

INSTALLATIONSSÄKERHET

1. Håll barn och kringstående borta då produkten installeras. Distraktion kan göra att du förlorar kontrollen.
2. Sträck dig inte för längt när du installerar produkten. Behåll hela tiden ordentligt fotfäste och balans. Detta ger bättre kontroll i oväntade situationer.
3. Denna produkt är inte en leksak. Montera den utom räckhåll för barn.

DRIFTSSÄKERHET

1. Använd inte elektriska produkter i explosiva omgivningar, som Lex. i närheten av brännbar vätska, gas eller damm. Elektriskt drivna produkter kan skapa qnistor som kan antända damm eller ångor.
2. De varningar, försiktighetsätgärder och instruktioner som tas upp i denna instruktionshandbok kan inte omfatta alla möjliga förhålanden och situationer som kan uppstå. Användaren måste förstå att sunt förnuft och försiktighet är faktorer som inte kan byggas in i produkten, utan dessa måste användaren själv stå för.
3. Utsätt inte produktens strömadapter för regn eller väta. Vatten som kommer in i strömadaptern ökar risken för elstötar.
4. Hantera strömkabeln förskligt. Dra inte i kabeln när du ska koppla bort kontakten från uttaget. Häll kabeln borta från värme, olja, vassa kanter och rörliga delar. Skadade eller intrasslade kablar ökar risken för elstötar.
5. Adaptern måste passa i uttaget. Modifiera aldrig kontakten på något sätt. Ej modifierade kontakter och överensstämmande uttag minskar risken för elstötar.

1. Inomhusmonitor
2. Utomhusenhet
3. Kablar

4. Adapter

5. Monteringsplatta

6. Skruvar och pluggar
7. Namnbricka
8. Snabbstarts guide

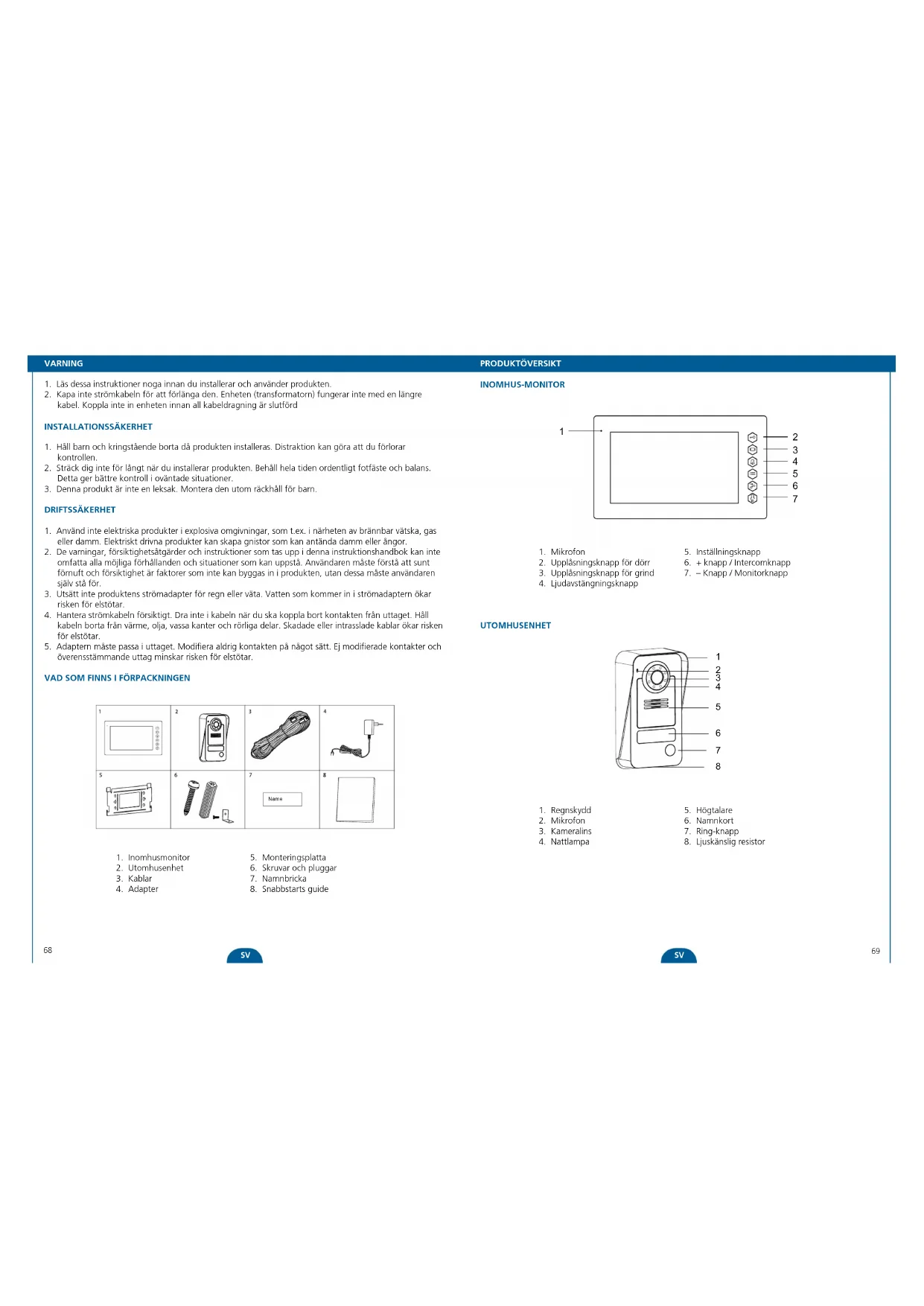

PRODUKTÖVERSIKT

INOMHUS-MONITOR

1 2 3 4 5 6 7

1. Mikrofon
2. Upplåsningsknapp för dörr
3. Upplåsningsknapp för grind

4. Ljudavstängningsknapp

5. Inställningsknapp

6. • knapp / Intercomknapp
7. • Knapp / Monitorknapp

UTOMHUSENHET

1 2 3 4 5 6 7 8

1. Regnskydd
2. Mikrofon
3. Kameralins

4. Nattlampa

5. Högtalare

6. Namnkort
7. Ring-knapp
8. Ljuskänslig resistor

INSTALLATION

INSTALLATION

1. När du installerar utomhusenheten, se till att platsen du installerar den på är torr. Det är vikligt att kameran och elektroniken inte blir våt.

1. Välj en lämplig plats.

1. Borra hål i väggen och sätt i väggpluggarna i hålen. Placera fästet och dra åt skruvarna.

2. Anslut kablarna.

1. Montera bakplattan till inomhusmonitorn genom att borra hål i väggen och skruva fast bakplattan, se till att kabeln kan passera igenom.

1. Montera utomhusenheten på fästet. Se till att den sitter fast ordentligt.

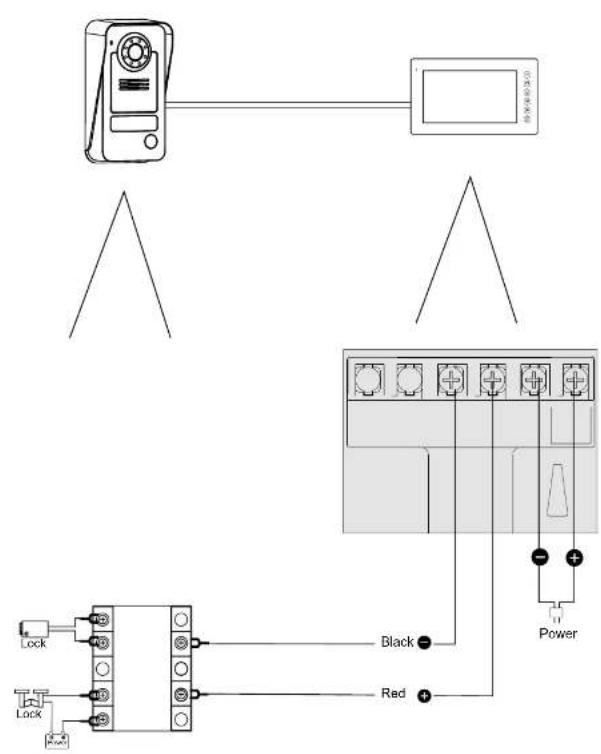

1. Anslut ledningarna till skruvterminalerna såsom visas i bilden.

1. Sätt in konsolen i öppningarna på inomhusmonitorn.

Intercom funktion: När den är i viloläge och en besökare trycker på ringknappen på utornhusenheten kommer inornhusenheten att ringa och du ser en livevy av besökaren på skärmen. Tryck på intercom-knappen för att prata med besökaren.
Monitor funktion: Tryck på den här knappen på inomhusmonitorn för att se en livevy från utomhusenhetens kamera.
Lås upp: Efter att besökaren identifierats, tryck på upplåsningsknappen för att öppna dörren/grinden för besökaren.
Omkopplare ljudavstängning: Ringsignalen kan tystas när du inte vill bli störd. Tryck på knappen för att slå på eller stänga av ljudfunktionen. När ljudavstängning är aktiverad kommer LED för tystat ljud att lysa.

INSTÄLLNINGAR

Använd inställningsknappen och + och – knapparna för att navigera i huvudmenyn. Ändra med + och – knapparna, bekräfta med inställningsknappen. Du kan justera dessa inställningar:

Ljusstyrka
Kontrast
Färg
Ringvolym
Ringsignal

SPECIFICATIONER

INOMHUSMONITOR

Matarspanning DC 15 V 1 A
Färginställningar RGB della
Videcystem PAL/NTSC
Effektiva bildpunkter 800X3(RGB)X480
Stromförorukning 500± 100 mA
Drifttemperatur -5°C ~ +50°C
Driftluftfuktighet 85 % (Max)
Skärnstorek 7 tum (diagonal)

UTOMHUSKAMERA

Bildsensortyp 1/M*CMOS
Visningsvinkel ca 70 grader
Strömforsörjning inomhus monitor
Avständ för mörkerseende 0,5 m ~ 1 m
Strömförbrukning 200± 250 mA
Arboetstemperatur -10°C ~ +50°C
Forvaringstemperatur -20°C ~ +60°C
Driftluftfuktighet ≤85 % RH

SÄKERHETSINFORMATION

Tack inte över ventilationsöppningarna med föremål såsom tidningar, bordsdukar, gardiner, etc.
Lå: inte denna produkt komma i direkt kontakt med värmekällor eller öppna lågor.
Produktens normala funktion kan störas av starka elektromagnetiska störningar.
Denna utrustning är endast avsedd för användning i hemmet.
Enheten får inte utsattas för stänk eller sänkas ner i vätska.
Placera inte föremål som innehåller vätska, som t ex. biomvaser, på produkten
Håll ett fritt utrymme på minst 10 cm runt produkten för att sakerställa tillräcklig ventilation.
Se till att utomhusenheten inte installeras på en plats där den kan bli övertäckt med vatten eller regn.
Lå: inte barn leka med enheten.

Denna symbol kial as der "overzonsde saptaner". När denna symbol hins at en produkte eller från hins forst och att leit. Mit kanar med bråtnatsomiska i viskonskade, von ett relskinselslekonskare produkter eller bilteker sen wär skelklur for mennehors hera och miljön kassera att de sekelteslekonskirk atturning och baste ler på separa hæsningslætter, där inskrat de innscher selkens in reitentrum. Dännes är segmente för att dørrt åkstivning lokes och mill or skyldes.
