MANUALE UTENTE C706IP SMARTWARES

Grazie per aver acquistato la telecamera di rete C706IP. Per utilizzarla nel modo più semplice e rapido possibile vi consigliamo di seguire attentamente le presenti istruzioni per l'uso.

Le illustrazioni per le presenti istruzioni per l'uso si trovano prima di questo capitolo.

smartwares safety & lighting b.v.	NL : 0900-2088888 lokaal tarief
	BE : 070-233031 lokaal tarief
	F : 0825 560 650 15ct/min
Broekakkerweg 15 5126 BD Gilze The Netherlands	DE : [phone]Ct./Min. dt. Festnetz,Mobil max. 42Ct./Min
	UK : [phone]
www.smartwares.eu	ES : [phone]

CE

1. Precauzioni e norme di sicurezza

1.1. Simboli di sicurezza utilizzati

Importante! La mancata osservanza delle procedure può causare seri danni all'utente o al prodotto.

Attenzione! Questa annotazione avverte l'utente della presenza di possibili problemi.

Consiglio: un consiglio avvisa l'utente di potenziali trucchi e possibilità extra.

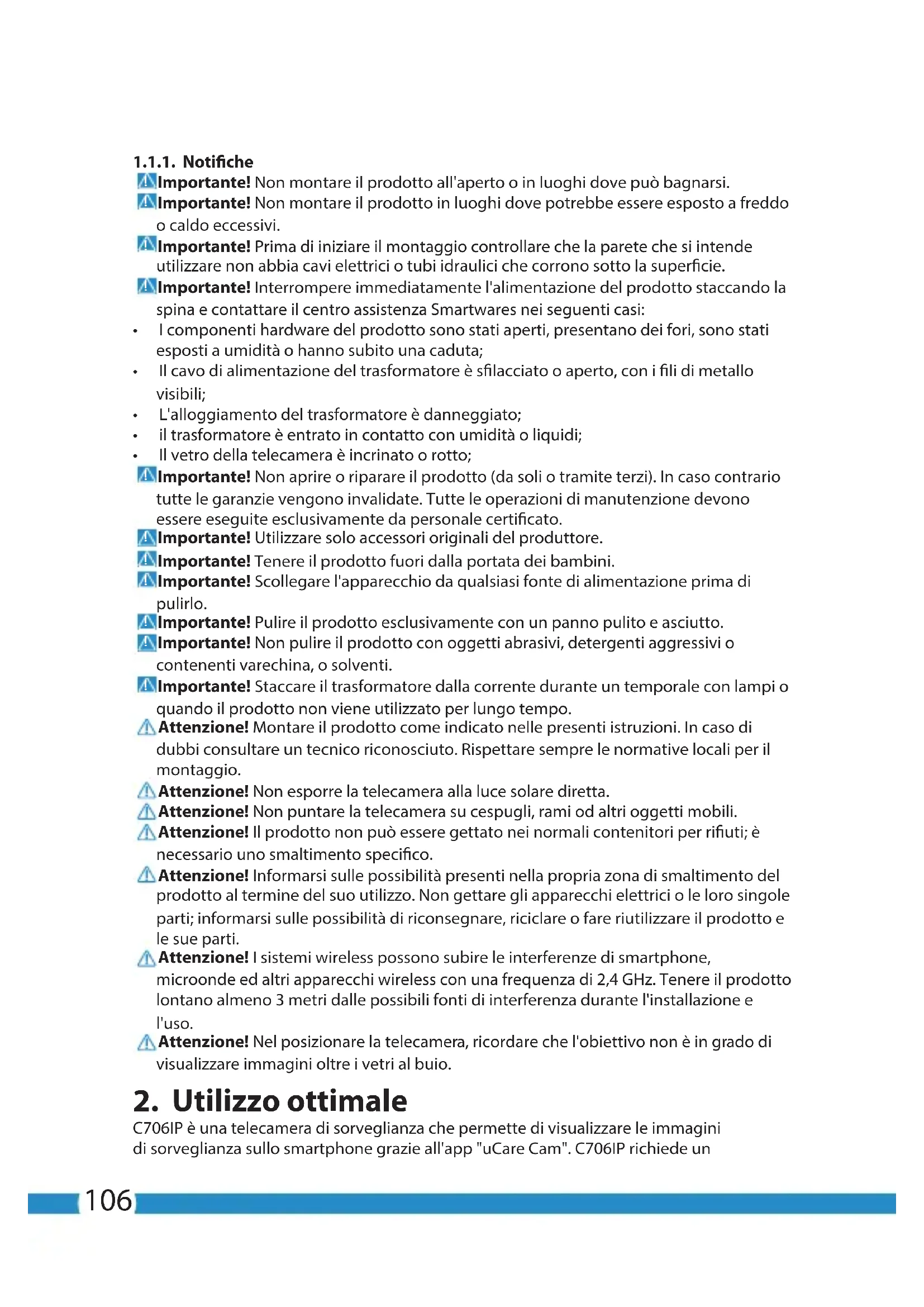

1.1.1. Notifiche

Importante! Non montare il prodotto all'aperto o in luoghi dove può bagnarsi.
Importante! Non montare il prodotto in luoghi dove potrebbe essere esposto a freddo o caldo eccessivi.
Importante! Prima di iniziare il montaggio controllare che la parete che si intende utilizzare non abbia cavi elettrici o tubi idraulici che corrono sotto la superficie.
Importante! Interrompere immediatamente l'alimentazione del prodotto staccando la spina e contattare il centro assistenza Smartwares nei seguenti casi:

• I componenti hardware del prodotto sono stati aperti, presentano dei fori, sono stati esposti a umidità o hanno subito una caduta;
• Il cavo di alimentazione del trasformatore è sfilacciato o aperto, con i fili di metallo visibili;
  • L'alloggiamento del trasformatore è danneggiato;
• il trasformatore è entrato in contatto con umidità o liquidi;
  • Il vetro della telecamera è incrinato o rotto;

Importante! Non aprire o riparare il prodotto (da soli o tramite terzi). In caso contrario tutte le garanzie vengono invalidate. Tutte le operazioni di manutenzione devono essere eseguite esclusivamente da personale certificato.

Importante! Utilizzare solo accessori originali del produttore.

Importante! Tenere il prodotto fuori dalla portata dei bambini.

Importante! Scollegare l'apparecchio da qualsiasi fonte di alimentazione prima di pulirlo.

Importante! Pulire il prodotto esclusivamente con un panno pulito e asciutto.

Importante! Non pulire il prodotto con oggetti abrasivi, detergenti aggressivi o contenenti varechina, o solventi.

Importante! Staccare il trasformatore dalla corrente durante un temporale con lampi o quando il prodotto non viene utilizzato per lungo tempo.

Attenzione! Montare il prodotto come indicato nelle presenti istruzioni. In caso di dubbi consultare un tecnico riconosciuto. Rispettare sempre le normative locali per il montaggio.

Attenzione! Non esporre la telecamera alla luce solare diretta.

Attenzione! Non puntare la telecamera su cespugli, rami od altri oggetti mobili.

Attenzione! Il prodotto non può essere gettato nei normali contenitori per rifiuti; è necessario uno smaltimento specifico.

Attenzione! Informarsi sulle possibilità presenti nella propria zona di smaltimento del prodotto al termine del suo utilizzo. Non gettare gli apparecchi elettrici o le loro singole parti; informarsi sulle possibilità di riconsegnare, riciclare o fare riutilizzare il prodotto e le sue parti.

Attenzione! I sistemi wireless possono subire le interferenze di smartphone, microonde ed altri apparecchi wireless con una frequenza di 2,4 GHz. Tenere il prodotto lontano almeno 3 metri dalle possibili fonti di interferenza durante l'installazione e l'uso.

Attenzione! Nel posizionare la telecamera, ricordare che l'obiettivo non è in grado di visualizzare immagini oltre i vetri al buio.

2. Utilizzo ottimale

C706IP è una telecamera di sorveglianza che permette di visualizzare le immagini di sorveglianza sullo smartphone grazie all'app "uCare Cam". C706IP richiede un

collegamento Wi-Fi.

La telecamera riprende video e audio senza pausa, ed è dotata di rilevamento dei suoni e del movimento.

Attenzione! Queste istruzioni si basano sull'uso della telecamera collegata ad un telefono Android. Le fasi che differiscono con l'uso dell'iPhone sono descritte a parte, tuttavia la maggior parte delle istruzioni sono simili a quelle dell'app per Android.

3. Specifiche tecniche

3.1. Specifiche generali del prodotto

Sensore: 1/6" Color CMOS Sensor

Risoluzione: 640 x 480 Pixel (300k Pixel)

Lente IR: f: 3.0mm

Angolo di visuale: 55 gradi

Compressione video: MJPEG

Fotogrammi al secondo: 1 \~ 25fps(QVGA)

Tensione: 230VAC/5VDC/1A Trasformatore

Consumo di energia: 5W (Max.)

Temperatura: 0°C \~ 55°C (32°F\~131°F)

Requisiti minimi di sistema:

Scheda di memoria: supporta card microSD fino a 32 GB

OS cellulare: iOS 5.0 e superiori / Android 4.0 e superiori

Certificazione: CE, FCC, RoHS, R&TTE

Garanzia: Garanzia limitata alla durata di 3 anni

3.2. Componenti principali

1. Cavo USB
2. Adattatore
3. C706IP telecamera con supporto
4. Istruzioni per l'uso
5. Cartoncini

3.3. Collegamenti

1. Tasto reset/WPS
2. Slot per card micro SD
3. Presa per micro USB
4. Microfono

4. Camera installazione

4.1. Chiusura della telecamera

• Inserire il cavo USB nel trasformatore e nel Micro USB della telecamera ③.
• Inserire quindi la presa del trasformatore nella presa.
• Prima di impostare la telecamera attendere che i LED rossi e verdi inizino a lampeggiare.

La telecamera IP si collega al telefono con l'aiuto di un router Wi-Fi. È possibile selezionare un collegamento router o tramite setup WPS. Di seguito viene illustrato come eseguire la connessione tramite router.

4.2. Aggiungere una telecamera allo smartphone tramite router

Attenzione! Per creare una connessione senza fili con la telecamera è necessario un router wireless.
Attenzione! Se il router è protetto da una password, è necessario conoscerla.
Attenzione! Per utilizzare l'App "uCare Cam" è necessario uno smartphone dotato di connessione a Internet.

Per istruzioni su come regolare la telecamera via Android vedere il paragrafo 4.2.1. Per istruzioni su come regolare la telecamera via iOS vedere il paragrafo 4.2.2.

4.2.1. Android

• Scaricare e installare l'app: "uCare Cam" via Google Play.
  • Avviare l'App; apparirà la sua schermata iniziale. A
• Premere l'opzione "Click here to install new wifi Camera" [Clicca per aggiungere telecamera] A2 Apparirà il menu "WiFi connect" [Aggiungi telecamera] B
• Premere su "Routermode" [Modalità router] ^81 per aggiungere la telecamera tramite collegamento Wi-Fi.
• Controllare se i LED rossi e verdi sulla telecamera lampeggiano alternandosi. In questo caso premere "next" [avanti].

Attenzione! Se i LED rossi e verdi della telecamera non lampeggiano:

• Inserire di nuovo il trasformatore nella presa.
• Attendere 15 secondi e tenere premuto il tasto WPS/RSET per 10 secondi.
• Attendere fino a quando i LED rossi e verdi sulla telecamera lampeggiano alternandosi.
  • Premere quindi su "next" [avanti].
• Attendere che appaia la schermata seguente e si vedano le immagini video. Premere quindi su "next" [avanti].
• Selezionare il collegamento Wi-Fi al quale collegare la telecamera. ©
• Inserire due volte la password del collegamento Wi-Fi e premere su "OK".
  Attenzione! Se il router è protetto da una password, è necessario conoscerla.

- Premere nella schermata seguente su "OK". La telecamera è ora online ed è aggiunta all'elenco delle telecamere. E

4.2.2. iOS

• Aprire il menu "Settings" [Impostazioni] sull'iPhone.
• Premere in il menu op "WI-FI" e aspettare che il telefono rilevi la rete chiamata "wifi-cam-p2p".
  • Cliccare sul nome della rete per eseguire il collegamento.
• Scaricare e installare l'app: "uCare Cam" tramite l'App Store.
  • Avviare l'App; apparirà la sua schermata iniziale. A
• Premere l'opzione "Click here to install new wifi Camera" [Clicca per aggiungere

telecamera]. Apparirà il menu "WiFi connect" [Aggiungi telecamera] B

• Premere su "Routermode" [Modalità router] ^81 per aggiungere la telecamera tramite collegamento Wi-Fi.
• Cliccare su "next" [avanti]. Inserire quindi il nome del vostro router e la relativa password e cliccare su "next" [avanti].

Attenzione! Se il router è protetto da una password, è necessario conoscerla.

La telecamera si riavvierà da sola una volta ricevute correttamente le informazioni.

• Cliccare su "next" [avanti]. Inserire ora il nome utente e la password della telecamera.

Consiglio: il nome utente di default è "admin". La relativa password di default è "0000".

Entro dieci minuti la telecamera si riavvierà da sola e si collegherà con il router. Una volta collegata, il LED arancione sulla telecamera si accenderà.

Attenzione! Se il LED non diventa arancione, controllare che la telecamera sia nel raggio del router. Ripetere quindi le fasi appena descritte.

• Avviare l'App; apparirà la sua schermata iniziale. A
• Cliccare sul nome della telecamera per inizializzare la connessione.

4.3. Aggiungere la telecamera ad un nuovo smartphone tramite codice QR

Attenzione! Questa funzione funziona solo quando la telecamera è già stata aggiunta ad uno smartphone. Consultare il paragrafo 4.2.2. per Android, e 4.2.2. per iOS.

4.3.1. Android

• Avviare l'App; apparirà la sua schermata iniziale. Ⓐ
- Premere l'opzione "Click here to import installed WiFiCam" [Clicca per aggiungere telecamera]. Apparirà il menu "Add new WiFiCam" [Aggiungi telecamera].
- Premere su "QR code". F Eseguire lo scan del codice QR posto sulla parte inferiore della vostra telecamera.

Dopo lo scanning appare lo schermo G.

- Premere "Please Input" e inserire la password della telecamera. Premere quindi su "OK".

Attenzione! "Camera's Password" [La password della telecamera] è impostata di default su "0000".

La telecamera è ora collegata allo smartphone ed è aggiunta all'elenco delle telecamere

E

4.3.2. iOS

• Avviare l'App; apparirà la sua schermata iniziale. A
- Premere sul segno "+" sull'angolo superiore destro dello schermo.
- Premere su "Scan camera QR code". Eseguire lo scan del codice QR posto sulla parte inferiore della vostra telecamera.

Dopo lo scanning appare lo schermo G.

- Premere su "Please Input" e inserire la password della telecamera. Premere quindi su "Done" [Fine].

Attenzione! "Camera's Password" [La password della telecamera] è impostata di default su "0000".

La telecamera è ora collegata allo smartphone ed è aggiunta all'elenco delle telecamere E.

4.4. Montaggio telecamera

Attenzione! Prima di montare la telecamera, accertarsi che funzioni correttamente nel punto selezionato per il suo utilizzo.

La telecamera può essere posizionata su una superficie piana o avvitata in una posizione di vostra scelta.

Per il fissaggio della telecamera con viti procedere nel modo seguente:

- Segnare i punti da forare sulla superficie scelta con l'aiuto dei cartoncini in dotazione ④.

Attenzione! Utilizzare viti con una testa idonea alla base della telecamera.

Attenzione! Se la superficie è troppo dura per utilizzare viti (acciaio o cemento armato), eseguire prima gli appositi fori con un trapano.

• Avvitare la base della telecamera. ⑤

5. Gestire la telecamera dallo smartphone

Accertarsi che la/le telecamera/e siano connesse allo smartphone tramite l'app "uCare Cam" (vedere il paragrafo 4.2.).

Attenzione! In questa sezione vengono descritte esclusivamente le istruzioni per l'uso con sistema Android. Le istruzioni per iPhone sono simili a quelle dell'app per Android.

5.1. Visualizzare l'immagine della telecamera sullo smartphone

- Nella schermata iniziale dell'App, toccare il simbolo della telecamera da controllare. E L'immagine ripresa dalla telecamera appare sullo smartphone. H

Attenzione! Se le immagini non appaiono, è probabile che la connessione wireless sia troppo lenta. In questo caso modificare la risoluzione dell'immagine della telecamera (vedere paragrafo 5.1.2.)

Lo schermo della telecamera offre diverse opzioni:

- Premere il tasto "Snapshot" [Istantanea] H1 per scattare una foto con la telecamera.

- Premere su Microphone H2 per attivare e disattivare il microfono.

- Premere su Help H3 per ulteriori informazioni.

5.1.1. Schede

Camera List ^H4 : La schermata iniziale dell'app. Da qui è possibile

aggiungere, importare o guardare le telecamere.

WIFI Setting H5: La tabella nella quale aggiungere una nuova telecamera.

Play List H6: Visualizza un elenco di immagini riprese dalla camera.

Setting H7: L'elenco delle telecamere installate. Inserire il vostro

nome utente e password per modificare le impostazioni.

Consiglio: "Manager's Name" [il nome del manager] di default è "admin" e la password di default è "0000".

5.1.2. Modificare le impostazioni della telecamera su uno smartphone

Android

• Premere sulla tabella "Settings" [Impostazioni] nella schermata iniziale dell'App.
• Premere sulla telecamera della quale si vogliono modificare le impostazioni.
• Inserire il nome utente nel campo "Manager's Name" [Nome Admin] e la relativa password nel campo "Manager's Password" [Password admin] e premere su "OK".

Consiglio: "Manager's Name" [il nome del manager] di default è "admin" e la password di default è "0000".

Camera Info ^1 : Premere questo tasto per accedere ad ulteriori

informazioni, ad esempio l'indirizzo IP.

Change WiFi Router ^12 : Premere questo tasto per visualizzare e modificare un

elenco di collegamenti Wi-Fi disponibili.

Alert & Notify Setting ^13 : Premere questo tasto per impostare se si desidera

ricevere un avviso quando la telecamera rileva del movimento o dei suoni. Per informazioni vedere il paragrafo 5.2.

Real time video Setting 14: Premere questo tasto per accendere e spegnere

il microfono, regolare l'ora ecc. È anche possibile modificare la risoluzione video nel campo "Video quality setting".

SD Card Recording Setting 15: Premere questo tasto per impostare le registrazioni su

SD Card Video Playback ^16 Premere questo tasto per guardare le riprese sulla Scheda

SD.

Password Setting ^17 : Premere questo tasto per modificare il nome utente nel

campo "Manager's Name" [Nome admin] e la relativa password nel campo "Manager's Password" [Password admin]. È anche possibile modificare la la password della telecamera nel relativo campo.

Date & Time 18: Premere questo tasto per modificare data e ora.

5.2. Rilevamento movimenti e suoni

Con questa funzione la telecamera invia un avviso quando rileva del movimento o dei suoni.

5.2.1. Email snapshot alert

La funzione vi invia una e-mail con una foto quando la telecamera rileva del movimento o dei suoni.

Attenzione! Per questa funzione è necessario un indirizzo G-Mail.

• Premere "Alert & Notify Setting" nel menu "Settings" [Impostazioni] ①.
• Premere "Email snapshot alert" (1). Premere quindi su "Email snapshot alert" (1).
• Premere "Motion detection enabled" per ricevere un avviso quando la telecamera rileva del movimento (K2).
• Premere "sensitivity" [sensibilità] per impostare la sensibilità scegliendo tra tre opzioni: alta, media e bassa. K3.
• Premere "Sound detection enabled" per ricevere un avviso quando la telecamera rileva dei suoni (K4).
• Premere "sensitivity" [sensibilità] per impostare la sensibilità scegliendo tra tre opzioni: alta, media e bassa. K5.
• Premere "SD card remove detection" per ricevere un avviso quando la Scheda SD viene rimossa (K6).
• Premere "SD card out of space alert" per ricevere un avviso quando la Scheda SD è piena K7
• Scrivere nel campo "Notification subject" [Soggetto notifica] il soggetto delle mail che faranno da avviso (L1).
• Inserire nel campo "Receiver Email" [E-mail destinatario] l'indirizzo e-mail al quale volete ricevere gli avvisi (2).
• Premere "Gmail SMTP email account" per inserire l'indirizzo G-mail al quale verrà inviata la mail. L3. Inserire nel campo "Password" la password della vostra e-mail.

Con questa funzione riceverete un avviso sul telefono quando la telecamera rileva del movimento o dei suoni.

• Premere "Alert & Notify Setting" nel menu "Settings" [Impostazioni] ^13 .
• Premere su "Phone App alert notification" [Notifica allarme Phone App] 02. Premere quindi su "Phone App alert notification" [Notifica allarme Phone App] M1
• Premere "Motion detection enabled" per ricevere un avviso quando la telecamera rileva del movimento (M2).
• Premere "sensitivity" [sensibilità] per impostare la sensibilità scegliendo tra tre opzioni: alta, media e bassa. M5

- Premere "Sound detection enabled" per ricevere un avviso quando la telecamera rileva dei suoni (M4).

- Premere "sensitivity" [sensibilità] per impostare la sensibilità scegliendo tra tre opzioni: alta, media e bassa. M5

- Premere "SD card remove detection" per ricevere un avviso quando la Scheda SD viene rimossa M6.

- Premere "SD card out of space alert" per ricevere un avviso quando la Scheda SD è piena M7.

6. Pulizia e manutenzione

Importante! Scollegare l'apparecchio da qualsiasi fonte di alimentazione prima di pulirlo.

Gli apparecchi non necessitano di manutenzione, quindi non è necessario aprirli; in caso di apertura la garanzia del prodotto viene invalidata. Pulire solo la superficie esterna degli strumenti con un panno o un pennello morbido e asciutto.

7. Ambiente e smaltimento

Il simbolo sul materiale, gli accessori o la confezione indica che il prodotto non può essere smaltito come normale rifiuto domestico. Se vi trovate in UE o in altri paesi del continente europeo dotati di sistemi appositi per lo smaltimento di apparecchi elettrici od elettronici usati, consegnare l'apparecchio al punto di raccolta per il suo riciclaggio. Smaltire l'apparecchio in modo ottimale aiuta a prevenire possibili pericoli per la salute e l'ambiente legati all'errato trattamento di apparecchi usati. Il riciclo dei materiali contribuisce alla tutela delle risorse naturali. Non gettare quindi i vecchi apparecchi elettrici ed elettronici nei normali rifiuti domestici.

8. Garanzia

L'apparecchio è coperto da una garanzia limitata della durata di 3 anni. Leggere le condizioni di garanzia sul sito www.smartwares.eu.

Smartwares dichiara con la presente che l'apparecchio è conforme alle esigenze essenziali e alle altre disposizioni pertinenti della direttiva 1999/5/CE. Per il documento di conformità, visitare www.elro.eu o eseguire lo scan del codice QR.

smartwares

Smartwares Safety & Lighting B.V. P.O. Box 117-5126 ZJ Gilze - The Netherlands Broekakkerweg 15-5126 BD Gilze - The Netherlands

T [phone] F [phone] W www.smartwares.eu
