MANUALE UTENTE Perfect EDB8590 ELECTROLUX

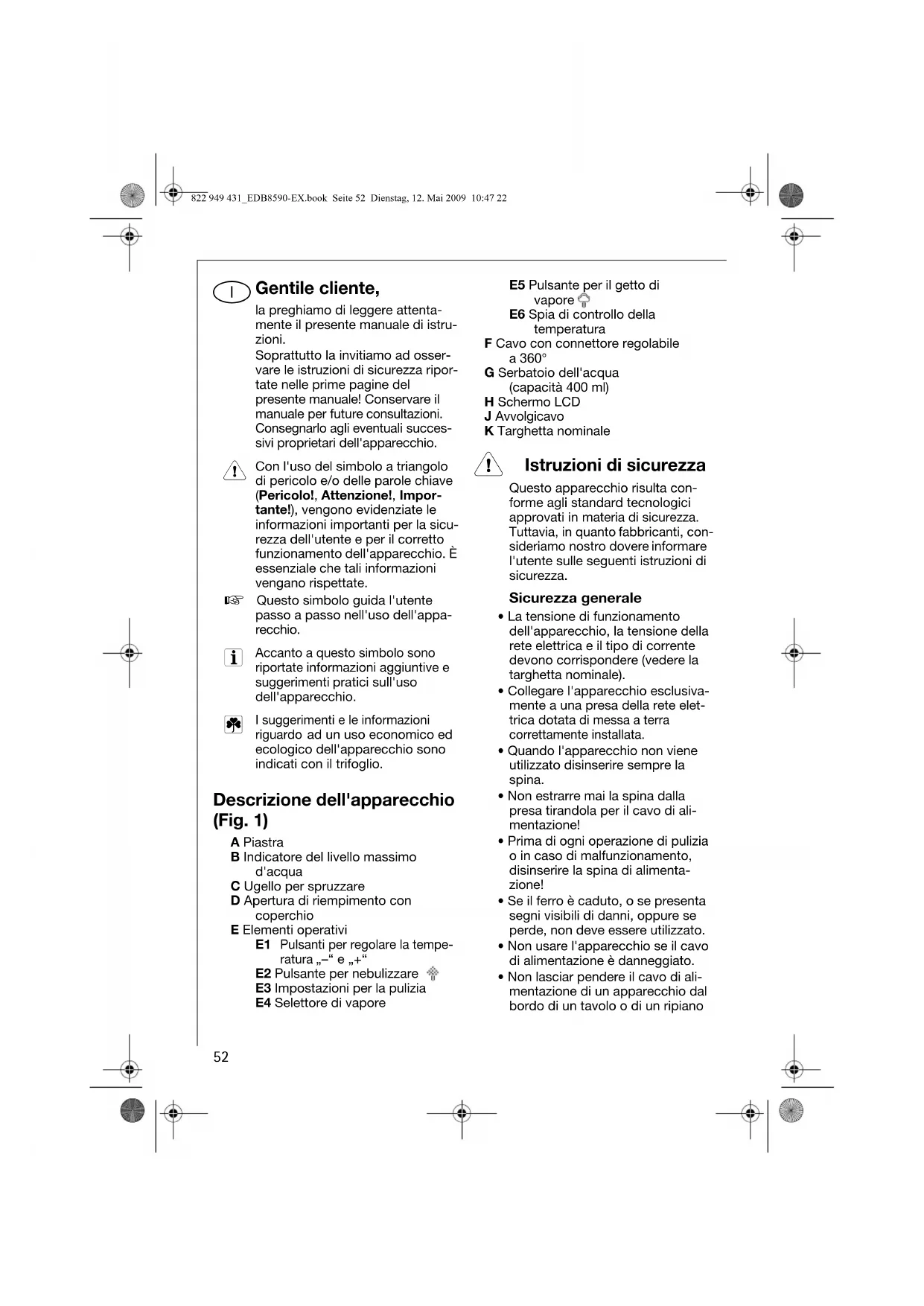

Gentile cliente, la preghiamo di leggere attenta-mente il presente manuale di istru-zioni. Soprattutto la invitiamo ad osser-vare le istruzioni di sicurezza ripor-tate nelle prime pagine del presente manuale! Conservare il manuale per future consultazioni. Consegnarlo agli eventuali succes-sivi proprietari dell'apparecchio. Con l'uso del simbolo a triangolo di pericolo e/o delle parole chiave (Pericolo!, Attenzione!, Impor- tante!), vengono evidenziate le informazioni importanti per la sicu-rezza dell'utente e per il corretto funzionamento dell'apparecchio. È essenziale che tali informazioni vengano rispettate. 0 Questo simbolo guida l'utente passo a passo nell'uso dell'appa-recchio. Accanto a questo simbolo sono riportate informazioni aggiuntive e suggerimenti pratici sull'uso dell'apparecchio. I suggerimenti e le informazioni riguardo ad un uso economico ed ecologico dell'apparecchio sono indicati con il trifoglio. Descrizione dell'apparecchio (Fig. 1) A PiastraB Indicatore del livello massimo d'acquaC Ugello per spruzzareD Apertura di riempimento con coperchioE Elementi operativi Pulsanti per regolare la tempe-ratura „–“ e „+“E2 Pulsante per nebulizzareE3 Impostazioni per la puliziaE4 Selettore di vaporeE5 Pulsante per il getto di vaporeE6 Spia di controllo della temperaturaF Cavo con connettore regolabile a 360°G Serbatoio dell'acqua (capacità 400 ml)H Schermo LCDJ AvvolgicavoK Targhetta nominale 1 Istruzioni di sicurezza Questo apparecchio risulta con-forme agli standard tecnologici approvati in materia di sicurezza. Tuttavia, in quanto fabbricanti, con-sideriamo nostro dovere informare l'utente sulle seguenti istruzioni di sicurezza. Sicurezza generale

• La tensione di funzionamento dell'apparecchio, la tensione della rete elettrica e il tipo di corrente devono corrispondere (vedere la targhetta nominale). • Collegare l'apparecchio esclusiva-mente a una presa della rete elet-trica dotata di messa a terra correttamente installata.

• Quando l'apparecchio non viene utilizzato disinserire sempre la spina.• Non estrarre mai la spina dalla presa tirandola per il cavo di ali-mentazione! • Prima di ogni operazione di pulizia o in caso di malfunzionamento, disinserire la spina di alimenta-zione! • Se il ferro è caduto, o se presenta segni visibili di danni, oppure se perde, non deve essere utilizzato.• Non usare l'apparecchio se il cavo di alimentazione è danneggiato. • Non lasciar pendere il cavo di ali-mentazione di un apparecchio dal bordo di un tavolo o di un ripiano 822 949 431_EDB8590-EX.book Seite 52 Dienstag, 12. Mai 2009 10:47 22i

ed evitarne il contatto con superfici calde.

• Non utilizzare l'apparecchio con un cavo di prolunga a meno che que- sto non sia stato precedentemente controllato e collaudato da un tec- nico qualificato o da un addetto all'assistenza.

• Non collocare l'apparecchio sopra o vicino a fornelli a gas accesi, ele- menti elettrici o forni riscaldati. Non collocarlo sopra qualsiasi altro apparecchio.

• Gli interventi di riparazione su que- sto apparecchio, incluso la sostitu- zione del cavo di alimentazione, devono essere eseguiti esclusiva- mente da tecnici qualificati. Le riparazioni non eseguite corretta- mente possono comportare gravi pericoli. Quando si rende necessa- rio un intervento di riparazione, rivolgersi al Reparto di assistenza clienti o al rivenditore di fiducia autorizzato.

• Decliniamo ogni responsabilità per eventuali danni derivanti da un uso non corretto dell'apparecchio o per scopi diversi da quelli previsti.

• Questo apparecchio non deve essere utilizzato da persone (inclusi i bambini) con ridotte capa- cità fisiche, sensoriali o mentali o privi di esperienza e conoscenza, se queste non sono state seguite nella fase iniziale o non hanno rice- vuto istruzioni adeguate sull'uso dell'apparecchio da una persona responsabile per la loro sicurezza. Sicurezza dei bambini

• Durante l'uso non lasciare mai l'apparecchio incustodito. Se un bambino entra in contatto con un ferro da stiro caldo può riportare serie ustioni.

• Tenere gli apparecchi elettrici fuori dalla portata dei bambini.

• Il materiale da imballaggio, ad esempio i sacchetti di plastica, non deve essere accessibile ai bambini.

• I bambini devono essere sorve- gliati per assicurarsi che non gio- chino con l'apparecchio. Sicurezza durante l'uso

• Il ferro da stiro a vapore deve essere usato e appoggiato su una superficie stabile.

• Prima di appoggiare il ferro da stiro sull'apposito supporto, assicurarsi che la superficie su cui poggia il supporto sia stabile.

• Attenzione! Durante l'uso, la pia- stra e la copertura del ferro da stiro a vapore raggiungono tempera- ture operative elevate.

• Durante la stiratura a vapore, il vapore viene emesso dai fori della piastra: rischio di ustioni.

• Un ferro da stiro a vapore impiega circa 30 minuti per raffreddarsi. Riporre l'apparecchio solo quando è freddo e dopo aver eliminato l'acqua residua.

• Non avvolgere il cavo attorno alla piastra quando il ferro da stiro a vapore è ancora caldo.

• Scollegare sempre il cavo del ferro da stiro a vapore dalla presa di ali- mentazione prima di riempire o svuotare il serbatoio dell'acqua. Sicurezza durante pulizia e manutenzione

• Seguire le istruzioni per la pulizia.

• Prima di effettuare qualunque puli- zia, scollegare il ferro da stiro dalla presa e farlo raffreddare completa- mente.

• Non immergere l'apparecchio in acqua o in qualsiasi altro liquido. Funzionamento Tecnologia a elementi gemelli Il ferro da stiro a vapore contiene due elementi, uno nella piastra (Fig. 2/a) e un altro nella camera 822 949 431_EDB8590-EX.book Seite 53 Dienstag, 12. Mai 2009 10:47 22i

del vapore (Fig. 2/b). Questa tec- nologia permette di ottenere le pre- stazioni della funzione vapore anche con la regolazione della temperatura su un solo pallino

La generazione del vapore è indipendente dalla temperatura della piastra. Diversamente dai ferri da stiro a elemento singolo, la temperatura della piastra rimane costante, in quanto non è influen- zata dal flusso d'acqua costante

ingresso dalla valvola del vapore e dalla pompa a getto di vapore. Prima di utilizzare il ferro da stiro per la prima volta. 0 Rimuovere tutte le etichette ade- sive, le coperture di plastica o i manicotti di cartone dalla piastra. 0 Verificare che tutto l'adesivo sia stato rimosso strofinando la pia- stra con un panno imbevuto di alcol denaturato. 0 Riempire il serbatoio dell'acqua (vedere il capitolo seguente) e svuotarlo. In questo modo si elimi- neranno eventuali residui del pro- cesso di produzione.

Accendendo il ferro da stiro per la prima volta, l'apparecchio potrebbe rilasciare vapore per un massimo di 10 minuti. Ciò è dovuto al riscaldamento iniziale dei materiali impiegati: è perfetta- mente normale, non pregiudica il corretto funzionamento del ferro da stiro e non si ripeterà. Riempimento del serbatoio con acqua

Prima di riempire il ferro da stiro a vapore con acqua, verificare che la spina sia scollegata dalla presa. È possibile rabboccare l'acqua anche quando il ferro da stiro è caldo.

Ruotare il selettore del vapore (Fig. 1/E4 ) sull'impostazione Dry ( ).

Collocare il ferro da stiro sul tallone e aprire il coperchio dell'apertura di riempimento (Fig. 1/D).

Usando il misurino in dotazione, versare lentamente l'acqua nell'apertura di riempimento fino a raggiungere il massimo livello (Fig. 1/B). Non superare l'indicatore del livello massimo di acqua. 0 Premere con forza il coperchio dell'apertura di riempimento per chiuderlo.

Per questo ferro da stiro è possi- bile usare acqua del rubinetto. La cartuccia anticalcare rimuove i minerali dall'acqua, evitando la for- mazione di incrostazioni. Comun- que, nelle zone dove l'acqua è estremamente dura, si consiglia di usare acqua distillata o deminera- lizzata.

Non riempire il ferro da stiro a vapore con ammorbidente, appretto o altre soluzioni, in quanto danneggerebbero il meccanismo di produzione del vapore. Non usare acqua contaminata. Uso del ferro da stiro 0 Collegare il cavo di alimentazione in una presa da 220-240 V. Lo schermo LCD (Fig. 1/H) e la spia arancione di controllo della temperatura (Fig. 1/E6, posta fra i pulsanti +/- di regolazione della temperatura) si illuminano per indi- care che il ferro da stiro a vapore è acceso e in fase di riscaldamento. 0 Usare i pulsanti per la regolazione della temperatura +/- (Fig. 1/E1) per selezionare la temperatura desiderata, come visualizzato sullo schermo LCD (Fig. 3). Mentre il ferro da stiro a vapore si riscalda, le barre sull'LCD lampeg- giano fino all'impostazione di tem- peratura selezionata. Man mano che vengono raggiunte le tempera- ture intermedie, le barre vengono visualizzate in modo solido. Sullo 822 949 431_EDB8590-EX.book Seite 54 Dienstag, 12. Mai 2009 10:47 22i

schermo LCD sarà visualizzata anche la temperatura effettiva in gradi Celsius, con incrementi

5gradi. Quando il ferro da stiro a vapore ha raggiunto la temperatura selezio- nata, la luce verde di controllo della temperatura (Fig. 1/E6) si illu- mina per indicare che il ferro da stiro a vapore è pronto all'uso.

Selezionare il getto di vapore desi- derato tramite l'apposito selettore (Fig. 1/E4) o ruotare il selettore sull'impostazione Dry ( ) per sti- rare a secco.

Per stirare a vapore, verificare che il serbatoio sia riempito d'acqua almeno per ¼. Passando da una temperatura ele- vata ad una bassa, la spia rossa di controllo della temperatura (Fig. 1/E6) si illumina e lo schermo LCD lampeggia per indicare che il ferro si sta raffreddando.

Per ridurre il periodo di raffredda- mento, ruotare il selettore del vapore (Fig. 1/E4) su qualunque posizione della gamma del vapore e premere il pulsante di getto di vapore (Fig. 1/E5). Quando

ferro da stiro a vapore ha raggiunto

temperatura selezionata, la luce verde di controllo della temperatura (Fig. 1/E6) si illumina e le barre sullo schermo LCD vengono visua- lizzate in modo solido per indicare che il ferro da stiro è pronto all'uso.

La struttura a elementi gemelli del ferro da stiro a vapore consente di stirare con il massimo del vapore anche con la regolazione della tem- peratura su un solo pallino

Uso della nebulizzazione d'acqua Sia stirando a secco che a vapore

possibile usare la nebulizzazione d'acqua per inumidire bene i tes- suti prima della stiratura.

Verificare che il serbatoio sia riem- pito d'acqua almeno per ¼.

Durante la stiratura, premere il pul- sante della nebulizzazione (Fig. 1/E2) per nebulizzare l'acqua dall'apposito ugello (Fig. 1/C). Uso del getto di vapore È possibile usare il getto di vapore sia stirando a secco che a vapore.

Verificare che il serbatoio sia riem- pito d'acqua almeno per ¼. 0 Selezionare la temperatura deside- rata usando i pulsanti +/- (Fig. 1/E1).

La struttura a elementi gemelli del ferro da stiro a vapore consente di stirare con il massimo del vapore anche con la regolazione della tem- peratura su un solo pallino

0 Premere varie volte il pulsante del getto di vapore (Fig. 1/E5) con il ferro da stiro appoggiato sulla pia- stra per adescare la pompa.

Se l'acqua nell'apposito serbatoio si esaurisce, può essere necessa- rio riadescare la pompa dopo averlo riempito. Stiratura a vapore di capi appesi

La funzione di getto di vapore ver- ticale è ideale per stirare tende, completi e tessuti delicati. 0 Appendere il capo e tenere il ferro da stiro a vapore ad una distanza di 10–20 cm dal materiale. 0 Quindi premere il pulsante del getto di vapore (Fig. 1/E5).

Non cercare di rinfrescarsi gli abiti addosso. Rischio di ustioni! I 3 metodi per lo spegnimento automatico di sicurezza Per una totale sicurezza e tranquil- lità, il ferro da stiro si spegne auto- maticamente se viene lasciato incustodito. Si spegne se lasciato in posizione di stiratura per 822 949 431_EDB8590-EX.book Seite 55 Dienstag, 12. Mai 2009 10:47 22i

30 secondi, o se appoggiato di lato per 30 secondi (Fig. 4/a). Inoltre si spegne automaticamente se lasciato incustodito in posizione verticale per 15 minuti (Fig. 4/b). Se l'utente lascia il ferro da stiro incustodito, la spia rossa di con- trollo della temperatura (Fig. 1/E6), posta fra i pulsanti +/- di regola- zione della temperatura, lampeggia e si attiva un allarme sonoro per avvisare che la funzione di spegni- mento automatico è stata attivata. Sullo schermo LCD compare la scritta ‘standby’ (Fig. 4/c). L'alimentazione agli elementi riscal- danti del ferro da stiro a vapore viene interrotta e il ferro inizia a raf- freddarsi.

Dopo 30 secondi la frequenza dell'allarme sonoro inizia a diminuire.

Per azzerare la funzione di spegni- mento automatico di sicurezza, è sufficiente spostare il ferro. In questo modo viene ripristinata l'alimentazione agli elementi riscal- danti del ferro che inizierà a riscal- darsi nuovamente. Attendere finché non si accende la spia verde prima di ricominciare a stirare. Funzioni digitali anomale Se il ferro da stiro non è in grado di produrre vapore o se i pulsanti di controllo della temperatura non fun- zionano, si è verificato un errore. In caso di errore, la spia rossa di controllo della temperatura (Fig. 1/ E6), posta fra i pulsanti +/- di regola- zione della temperatura, lampeggia.

Per ripristinare il ferro da stiro, scol- legare l'apparecchio dalla presa di alimentazione. Dopo alcuni secondi, reinserire la spina nella presa. A questo punto sarà possi- bile riaccendere il ferro da stiro che dovrebbe funzionare normalmente. Se il malfunzionamento persiste, rivolgersi al reparto assistenza clienti. Pulizia e manutenzione Dopo ogni uso 0 Spegnere il ferro e scollegare la spina dalla presa di alimentazione. 0 Far raffreddare il ferro da stiro prima di riavvolgere il cavo attorno all'avvolgicavo integrato (Fig. 1/J). Conservazione 0 Riporre sempre il ferro da stiro appoggiato sul tallone (Fig. 5). Non riporre il ferro da stiro con la piastra rivolta verso il basso o nell'imballaggio. Pulizia

Per pulire l'esterno del ferro da stiro, passarlo con un panno umido mor- bido e poi con uno asciutto.

Non usare prodotti abrasivi, deter- genti chimici o solventi aggressivi che potrebbero danneggiare la superficie. Pulizia della valvola a vapore amovibile 0 Per rimuovere la valvola del vapore, ruotare il selettore del vapore in senso antiorario sulla impostazione di pulizia desiderata: Clean (•, Fig. 1/E3): in questo modo la valvola del vapore fuoriesce (Fig. 6). 0 Pulire delicatamente la punta della valvola con una paglietta di lana d'acciaio imbevuta d'acqua calda. 0 Sciacquare e asciugare con un panno pulito. 0 Reinserire la valvola del vapore e ruotarla in senso orario per bloc- carla. Pulizia dei fori di emissione del vapore 0 Per rimuovere le incrostazioni dai fori di emissione del vapore che potrebbero compromettere le pre- stazioni del ferro da stiro, usare un 822 949 431_EDB8590-EX.book Seite 56 Dienstag, 12. Mai 2009 10:47 22i

bastoncino cotonato imbevuto di alcol denaturato. Pulizia della piastra 0 Pulire la piastra con un panno mor-bido inumidito e ripassarla con un panno asciutto. 0 Per rimuovere i residui bruciati dalla piastra, stirare un panno bagnato quando il ferro è caldo. Guida per la stiratura Selezione della temperatura per stirare

Leggere sempre le etichette dei capi e seguire le istruzioni di stiratura del produttore. Consultare lo schema di stiratura a page 58 per i consigli sulla regolazione delle temperature. Suggerimenti

• Ordinare i capi da stirare in base al tipo di tessuto. In questo modo di riduce la necessità di regolare la temperatura adattandola ai vari tipi di capi.• Iniziare con indumenti che richie-dono temperature più basse e pro-seguire con i capi che richiedono temperature più elevate.• Per stirare tessuti quali velluto, lana, lino e seta è consigliabile usare un panno da stiro per evitare segni lucidi.• In caso di dubbi sul tipo di tessuto di un capo, fare una prova su una piccola area come una cucitura o la parte interna di un orlo, prima di stirare un'area visibile. Iniziare con una temperatura bassa e aumen-tare gradualmente il calore fino a trovare la regolazione migliore per stirare quel capo.• Riducendo la temperatura per sti-rare capi delicati, attendere almeno 2 minuti per consentire al ferro da stiro a vapore di raffreddarsi e rag-giungere la nuova regolazione.• Per stirare i tessuti di pura lana (100 % lana) impostare il selettore della temperatura su Wool. Usare un panno da stiro per evitare di lasciare segni lucidi sul tessuto.• Non stirare mai aree di capi dove sono visibili segni di sudore: il calore del ferro da stiro fisserebbe le macchie rendendole indelebili. Dati tecnici Tensione di alimentazione: 220–240V / 50HzAssorbimento: 2000 – 2400 W Smaltimento

Materiale di imballaggioI materiali dell'imballaggio sono ecologici e possono essere riciclati. I componenti in plastica sono identi-ficati da simboli, ad es. >PE<, >PS<, ecc. Smaltire i materiali dell'imballaggio negli appositi con-tenitori presso i punti per la raccolta differenziata. Vecchi apparecchiIl simbolo W sul prodotto o sul suo imballaggio indica che il pro-dotto non deve essere smaltito con i rifiuti domestici. Deve essere invece portato presso il punto di raccolta per il riciclo dei rifiuti di apparecchiature elettriche ed elet-troniche. Verificando che questo prodotto venga smaltito corretta-mente si contribuisce a prevenire conseguenze negative per l'ambiente e per la salute umana che potrebbero derivare da uno smaltimento inadeguato del pro-dotto. Per maggiori informazioni sul riciclo di questo prodotto, con-tattare l'ufficio municipale, il servi-zio di smaltimento dei rifiuti domestici o il negozio in cui è stato acquistato il prodotto.822 949 431_EDB8590-EX.book Seite 57 Dienstag, 12. Mai 2009 10:47 22i

Schema di stiratura Velocità di stiratura e umidità dei tessuti diverse implicano che le impostazioni ottimali pos- sono differire da quelle consigliate nella tabella! REGOLAZIONE DI TEMPERA- TURA

TESSUTO CONSIGLI DI STIRATURA

minimo sintetico Acrilico Stirare a secco da rovescio. Acetato Stirare a secco da rovescio quando è ancora umido o nebulizzare per inumidire. Nylon e poliestere Stirare da rovescio quando è ancora umido o nebulizzare per inumidire. Rayon Stirare da rovescio. Viscosa Stirare principalmente a secco. Il vapore può essere usato seguendo le istruzioni del produttore. seta Seta Stirare da rovescio. Usare un panno da stiro per evitare segni lucidi. Misto cotone Controllare l'etichetta e seguire le istruzioni del produttore. Usare la regolazione relativa alla fibra che richiede la tem- peratura più bassa. lana Lana e misto lana Stirare a vapore da rovescio o usare un panno da stiro. cotone Cotone Stirare a secco quando è ancora umido o nebulizzare per inumidire. Usare vapore da medio a forte. Velluto a coste Stirare a vapore da rovescio o usare un panno da stiro. lino Lino Stirare da rovescio o usare un panno da stiro per evitare segni lucidi, specialmente sui colori scuri. Stirare a secco quando è ancora umido o nebulizzare per inumidire. Usare vapore da medio a forte. massimo Denim Usare il vapore al massimo. 822 949 431_EDB8590-EX.book Seite 58 Dienstag, 12. Mai 2009 10:47 2259
