BEDIENUNGSANLEITUNG Perfect EDB8590 ELECTROLUX

822 949 431_EDB8590-EX.book Seite 2 Dienstag, 12. Mai 2009 10:47 223

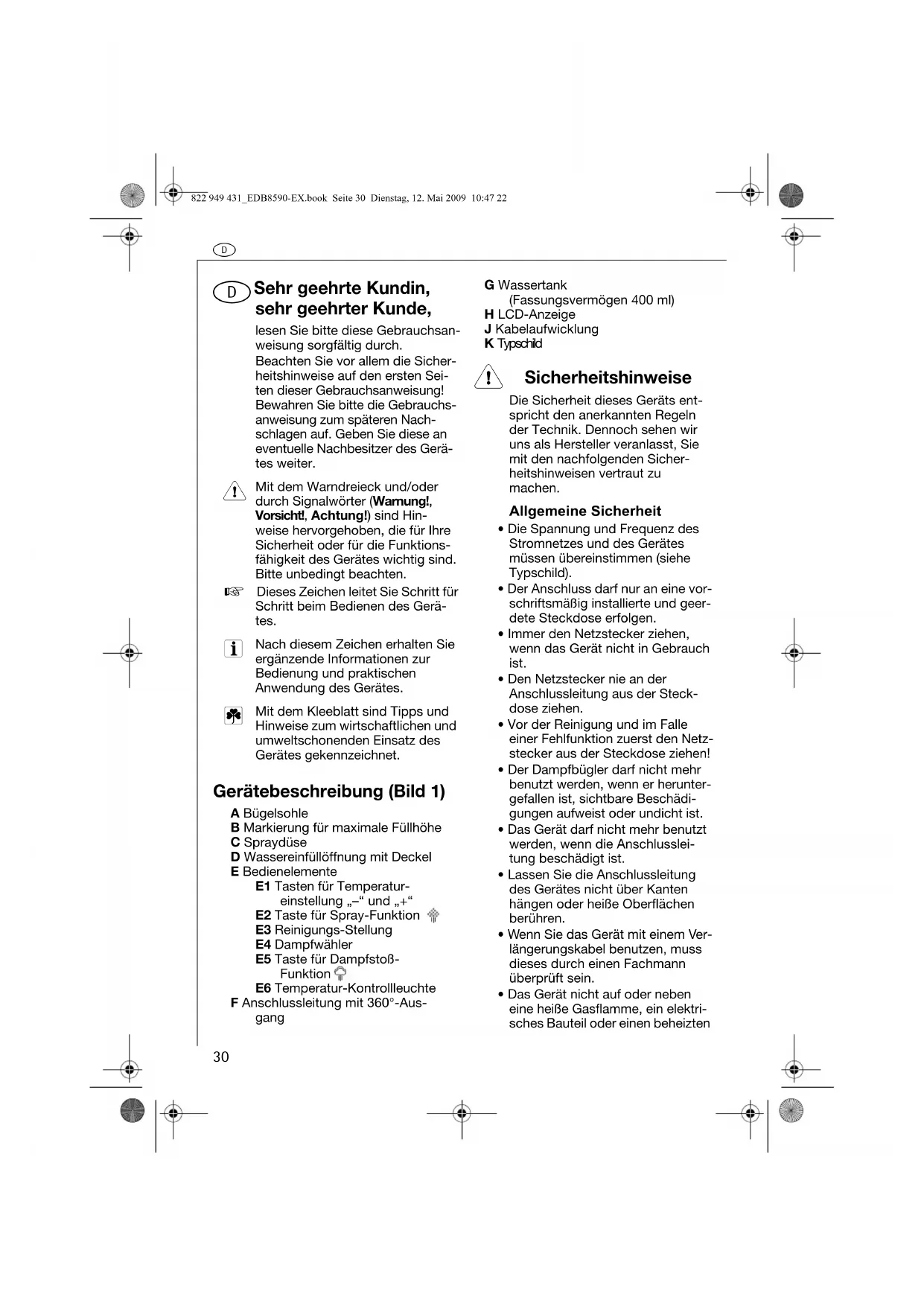

Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Gebrauchsan-weisung sorgfältig durch.Beachten Sie vor allem die Sicher-heitshinweise auf den ersten Sei-ten dieser Gebrauchsanweisung! Bewahren Sie bitte die Gebrauchs-anweisung zum späteren Nach-schlagen auf. Geben Sie diese an eventuelle Nachbesitzer des Gerä-tes weiter. Mit dem Warndreieck und/oder durch Signalwörter (Warnung!, Vorsicht!, Achtung!) sind Hin-weise hervorgehoben, die für Ihre Sicherheit oder für die Funktions-fähigkeit des Gerätes wichtig sind. Bitte unbedingt beachten.0 Dieses Zeichen leitet Sie Schritt für Schritt beim Bedienen des Gerä- tes.

Nach diesem Zeichen erhalten Sie ergänzende Informationen zur Bedienung und praktischen Anwendung des Gerätes. Mit dem Kleeblatt sind Tipps und Hinweise zum wirtschaftlichen und umweltschonenden Einsatz des Gerätes gekennzeichnet. Gerätebeschreibung (Bild 1) A BügelsohleB Markierung für maximale FüllhöheC SpraydüseD Wassereinfüllöffnung mit DeckelE BedienelementeE1 Tasten für Temperatur-einstellung „–“ und „+“E2 Taste für Spray-FunktionE3 Reinigungs-StellungE4 DampfwählerE5 Taste für Dampfstoß-FunktionE6 Temperatur-KontrollleuchteF Anschlussleitung mit 360°-Aus- gang G Wassertank (Fassungsvermögen 400 ml)H LCD-AnzeigeJ KabelaufwicklungK Typschild 1 Sicherheitshinweise Die Sicherheit dieses Geräts ent-spricht den anerkannten Regeln der Technik. Dennoch sehen wir uns als Hersteller veranlasst, Sie mit den nachfolgenden Sicher-heitshinweisen vertraut zu machen.Allgemeine Sicherheit • Die Spannung und Frequenz des Stromnetzes und des Gerätes müssen übereinstimmen (siehe Typschild).• Der Anschluss darf nur an eine vor-schriftsmäßig installierte und geer-dete Steckdose erfolgen.• Immer den Netzstecker ziehen, wenn das Gerät nicht in Gebrauch ist.

• Den Netzstecker nie an der Anschlussleitung aus der Steck-dose ziehen.• Vor der Reinigung und im Falle einer Fehlfunktion zuerst den Netz-stecker aus der Steckdose ziehen! • Der Dampfbügler darf nicht mehr benutzt werden, wenn er herunter-gefallen ist, sichtbare Beschädi-gungen aufweist oder undicht ist.• Das Gerät darf nicht mehr benutzt werden, wenn die Anschlusslei-tung beschädigt ist. • Lassen Sie die Anschlussleitung des Gerätes nicht über Kanten hängen oder heiße Oberflächen berühren.• Wenn Sie das Gerät mit einem Ver-längerungskabel benutzen, muss dieses durch einen Fachmann überprüft sein.• Das Gerät nicht auf oder neben eine heiße Gasflamme, ein elektri-sches Bauteil oder einen beheizten 822 949 431_EDB8590-EX.book Seite 30 Dienstag, 12. Mai 2009 10:47 22d

Ofen stellen. Nicht auf ein anderes Gerät stellen.

• Reparaturen an diesem Gerät, ein- schließlich Ersatz der Netzzulei- tung, dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen kön- nen erhebliche Gefahren entste- hen. Wenden Sie sich im Repara- turfall an den Kundendienst oder an Ihren autorisierten Fachhändler.

• Der Hersteller haftet nicht für Schäden, die durch unsachgemä- ßen oder zweckfremden Gebrauch entstanden sind.

• Dieses Gerät ist nicht dazu bestimmt, von Personen (ein- schließlich Kinder), die aufgrund Ihrer Unerfahrenheit oder Unkennt- nis nicht in der Lage sind es sicher zu bedienen oder von Personen (einschließlich Kinder) mit einge- schränkten physischen, sensori- schen oder geistigen Fähigkeiten, benutzt oder betrieben zu werden, es sei denn sie wurden durch eine für sie verantwortliche Person angewiesen wie das Gerät sicher zu benutzen ist und anfänglich von ihr beaufsichtigt. Sicherheit von Kindern

• Betreiben Sie das Gerät nicht ohne Aufsicht. Wenn Kinder in Kontakt mit einem heißen Dampfbügler kommen, kann das zu schweren Verbrennungen führen.

• Halten Sie Kinder von Elektrogerä- ten fern.

• Verpackungsmaterial, wie z.B. Foli- enbeutel, gehören nicht in Kinder- hände.

• Kinder müssen beaufsichtigt wer- den um sicherzustellen, dass sie nicht mit dem Gerät spielen. Sicherheit bei der Benutzung

• Der Dampfbügler muss auf einer stabilen Oberfläche benutzt und abgestellt werden.

• Der Dampfbügler darf nur auf einer stabilen Oberfläche auf seine Abstellfläche abgestellt werden.

• Vorsicht! Während des Betriebes werden Sohle und Haube des Dampfbüglers funktionsbedingt heiß!

• Beim Dampfbügeln strömt Dampf aus den Öffnungen in der Sohle – Verbrennungsgefahr.

• Ein Dampfbügler braucht etwa 30 Minuten um abzukühlen. Den Dampfbügler erst nach dem Abkühlen versorgen. Restliches Wasser ausleeren.

• Die Anschlussleitung nicht um den noch heißen Dampfbügler wickeln.

• Der Netzstecker ist grundsätzlich zu ziehen, bevor Wasser nachge- füllt oder entleert wird. Sicherheit bei Reinigung und Pflege

• Befolgen Sie die Reinigungsvor- schriften.

• Vor dem Reinigen Netzstecker zie- hen und den Dampfbügler ganz auskühlen lassen.

• Das Gerät nie in Wasser oder andere Flüssigkeiten tauchen. Bedienung Ausgestattet mit zwei Heiz- elementen Der Dampfbügler besitzt zwei Heizelemente – eines in der Bügel- sohle (Bild 2/a) und eines in der Dampfkammer (Bild 2/b). Diese Technologie erlaubt Dampfleis- tung schon bei der Temperaturein- stellung • (synth). Die Dampferzeugung erfolgt unabhän- gig von der Temperatur der Bügel- sohle. Im Gegensatz zu Dampfbüglern mit nur einem Heiz- element bleibt die Temperatur der Bügelsohle konstant, da sie nicht durch das Nachströmen von Was- ser durch das Dampfventil oder für 822 949 431_EDB8590-EX.book Seite 31 Dienstag, 12. Mai 2009 10:47 22d

die Dampfstoss-Funktion beein- flusst wird. Vor dem ersten Gebrauch 0 Entfernen Sie Aufkleber, Kunst- stoffabdeckungen und Kartonhül- len von der Dampfsohle. 0 Um alle Kleberückstände zu ent- fernen, reiben Sie die Bügelsohle mit einem mit Spiritus angefeuch- teten Tuch ab. 0 Füllen Sie den Wassertank (siehe folgendes Kapitel) und leeren Sie das Wasser wieder aus. Dadurch werden eventuell von der Herstel- lung verbliebene Teilchen heraus- gespült.

Nach dem ersten Einschalten kann der neue Dampfbügler bis zu 10 Minuten lang Dämpfe abge- ben. Dies wird durch das erstma- lige Erhitzen der verwendeten Materialien hervorgerufen. Es ist ungefährlich, beeinträchtigt die Leistung des Dampfbüglers nicht und tritt später nicht wieder auf. Dampfbügler mit Wasser fül- len

Vergewissern Sie sich vor dem Fül- len des Dampfbüglers mit Wasser, dass der Netzstecker nicht einge- steckt ist. Wasser kann auch eingefüllt wer- den, wenn der Dampfbügler heiß ist. 0 Dampfwähler (Bild 1/E4) auf die Position für Trockenbügeln ( ) stellen.

Den Dampfbügler auf seine Abstell- fläche stellen und den Deckel der Wassereinfüllöffnung (Bild 1/D) öffnen. 0 Mit dem mitgelieferten Becher langsam Wasser in die Einfüllöff- nung füllen, bis die Markierung für die maximale Füllhöhe (Bild 1/B) erreicht ist. Nicht höher als bis zur Max-Marke füllen. 0 Den Deckel fest auf die Wasserein- füllöffnung drücken, um diese zu verschließen.

Sie können Leitungswasser ver- wenden. Die Kalkschutz-Patrone im Wassertank entfernt Mineralien aus dem Wasser und verhindert eine Verkalkung. In Gegenden mit sehr hartem Wasser empfehlen wir jedoch die Verwendung von destil- liertem oder demineralisiertem Wasser.

Füllen Sie keine Weichspüler, Wäschestärke oder andere Mittel in den Dampfbügler, dies würde den Dampferzeuger beschädigen. Verwenden Sie kein verunreinigtes Wasser. Dampfbügler benutzen 0 Die Anschlussleitung an eine 220- 240 V Steckdose anschließen. Die LCD-Anzeige (Bild 1/H) und die orange Temperatur-Kontroll- leuchte (Bild 1/E6, zwischen den Tasten für die Temperatureinstel- lung +/-) leuchten und zeigen an, dass der Dampfbügler eingeschal- tet ist und aufheizt. 0 Stellen Sie mit den Tasten für die Temperatureinstellung +/- (Bild 1/E1) die gewünschte Temperatur ein; diese wird auf der LCD- Anzeige angezeigt (siehe Bild 3). Die Balken der LCD-Anzeige blin- ken, solange der Dampfbügler auf die eingestellte Temperatur auf- heizt. Sobald ein Temperaturschritt erreicht ist, wird dieser Balken dauerhaft angezeigt. Die aktuelle Temperatur wird in Schritten von 5 ° Celsius auf der LCD-Anzeige angezeigt. Ist die eingestellte Temperatur erreicht, leuchtet die grüne Tempe- ratur-Kontrollleuchte (Bild 1/E6) und zeigt an, dass der Dampfbüg- ler bereit ist. 822 949 431_EDB8590-EX.book Seite 32 Dienstag, 12. Mai 2009 10:47 22d

0 Stellen Sie die gewünschte Dampf- menge am Dampfwähler (Bild 1/E4) ein, oder drehen Sie den Dampfwähler auf die Stellung für Trockenbügeln ( ).

Zum Dampfbügeln muss der Was- sertank mindestens ¼ gefüllt sein. Wenn Sie von einer hohen Tempe- ratur zu einer niedrigeren Tempera- tur wechseln, leuchtet die rote Temperatur-Kontrollleuchte (Bild 1/E6) und die Balken in der LCD- Anzeige blinken; das zeigt an, dass der Dampfbügler abkühlt. 0 Um die Abkühlphase zu verkürzen, drehen Sie den Dampfwähler (Bild 1/E4) auf eine beliebige Stellung innerhalb der Dampfeinstellung und drücken Sie die Taste für die Dampfstoß-Funktion (Bild 1/E5). Ist die eingestellte Temperatur erreicht, leuchtet die grüne Tempe- ratur-Kontrollleuchte (Bild 1/E6) und die Balken der LCD-Anzeige werden dauerhaft angezeigt. Dies zeigt an, dass der Dampfbügler bereit ist.

Durch die zwei Heizelemente kann sogar mit der Temperatureinstel- lung • (synth) mit maximalem Dampf gebügelt werden. Spray-Funktion benutzen Die Spray-Funktion kann beim Dampfbügeln und beim Trocken- bügeln benutzt werden, um schwierig zu bügelnde Stoffe zu befeuchten.

Der Wassertank muss mindestens ¼ gefüllt sein. 0 Betätigen Sie während dem Bügeln die Taste für die Spray- Funktion (Bild 1/E2); ein feiner Sprühnebel kommt aus der Spray- düse (Bild 1/C). Dampfstoß-Funktion benutzen Die Dampfstoß-Funktion kann beim Dampfbügeln und beim Trockenbügeln benutzt werden.

Der Wassertank muss mindestens ¼ gefüllt sein. 0 Stellen Sie mit den Tasten für die Temperatureinstellung +/- (Bild 1/E1) die gewünschte Temperatur ein.

Durch die zwei Heizelemente kann sogar mit der Temperatureinstel- lung • (synth) mit maximalem Dampf gebügelt werden. 0 Stellen Sie den Dampfbügler auf die Bügelsohle; betätigen Sie mehrmals die Taste für die Dampf- stoß-Funktion (Bild 1/E5), um die Pumpe zu entlüften.

Ist der Wassertank ganz leer geworden, muss die Pumpe nach dem Auffüllen von Wasser mögli- cherweise erneut entlüftet werden. Aufdampfen von hängenden Kleidungsstücken

Die vertikale Dampfstoß-Funktion ist ideal für das Dämpfen von Vor- hängen, Anzügen und empfindli- chen Stoffen. 0 Hängen Sie das betreffende Klei- dungsstück auf einen Bügel und halten Sie den Dampfbügler in einem Abstand von 10 - 20 cm über den Stoff. 0 Betätigen Sie nun die Taste für die Dampfstoß-Funktion (Bild 1/E5).

Kleidung nicht am Körper auffri- schen. Verbrennungsgefahr! Automatische Dreifach- Sicherheitsabschaltung Für größtmögliche Sicherheit schaltet sich der Dampfbügler selbständig ab, wenn er unbeauf- sichtigt gelassen wird. Der Dampf- 822 949 431_EDB8590-EX.book Seite 33 Dienstag, 12. Mai 2009 10:47 22d

bügler schaltet sich nach 30 Sekunden ab, wenn er in Bügel- stellung nicht bewegt wird, oder wenn er auf der Seite liegt (siehe Bild 4/a). Der Dampfbügler schaltet sich nach 15 Minuten automatisch ab, wenn er senkrecht auf seiner Abstellfläche stehend nicht bewegt wird (siehe Bild 4/b). Durch Blinken der roten Tempera- tur-Kontrollleuchte (Bild 1/E6) zwi- schen den Tasten für die Temperatureinstellung +/- und einen Warnton wird angezeigt, dass die automatische Abschal- tung erfolgt ist. Auf der LCD- Anzeige steht ‘standby’ (siehe Bild 4/c). Die Stromversorgung der Heizele- mente wird unterbrochen und der Dampfbügler kühlt ab.

Nach 30 Sekunden nimmt die Häu- figkeit der Warntöne ab.

Bewegen Sie den Dampfbügler, um die automatische Abschaltung wie- der zurückzusetzen. Die Heizelemente des Dampfbüg- lers werden wieder mit Strom ver- sorgt und der Dampfbügler wird wieder aufgeheizt. Warten Sie bis die grüne Kontrolllampe leuchtet,

vor Sie weiterbügeln. Funktionsstörung Wenn Ihr Dampfbügler keinen Dampf mehr produziert oder die Tasten für die Temperatureinstel- lung nicht mehr funktionieren, ist eine Funktionsstörung aufgetreten. In diesem Fall blinkt die rote Tem- peratur-Kontrollleuchte (Bild 1/E6) zwischen den Tasten für die Tem- peratureinstellung +/-. 0 Sie müssen einen Reset durchfüh- ren. Ziehen Sie dazu den Netzste- cker aus der Steckdose. Stecken Sie den Netzstecker nach ein paar Sekunden wieder ein. Der Dampf- bügler sollte dann wieder normal funktionieren. Besteht die Funktionsstörung wei- terhin, wenden Sie sich an den Kundendienst. Reinigung und Pflege Nach jedem Gebrauch 0 Ziehen Sie den Netzstecker aus der Steckdose. 0 Lassen Sie den Dampfbügler abkühlen, bevor sie das Netzkabel um die Kabelaufwicklung (Bild 1/J) wickeln. Aufbewahrung 0 Den Dampfbügler immer senkrecht auf seiner Abstellfläche stehend aufbewahren (siehe Bild 5). Bewahren Sie den Dampfbügler nicht auf der Bügelsohle stehend oder im Karton auf. Reinigung 0 Das Gehäuse des Dampfbüglers mit einem weichen feuchten Tuch abwischen und trockenreiben.

Verwenden Sie keine scharfen und scheuernden Reinigungsmittel und keine chemischen Reiniger oder Lösungsmittel, da diese die Ober- fläche beschädigen. Dampfventil reinigen 0 Zum Entfernen des Dampfventils drehen Sie den Dampfwähler gegen den Uhrzeigersinn auf die Reinigungs-Stellung (•, Bild 1/E3). Das Ventil springt heraus (siehe Bild 6). 0 Reiben sie die Spitze des Ventils sanft mit einem mit warmem Was- ser befeuchteten Topfreiniger aus verseifter Stahlwolle ab. 0 Das Ventil abspülen und mit einem sauberen Lappen trocknen. 0 Das Dampfventil wieder einsetzen und durch Drehen im Uhrzeiger- sinn verriegeln. 822 949 431_EDB8590-EX.book Seite 34 Dienstag, 12. Mai 2009 10:47 22d

Dampföffnungen reinigen 0 Wenn sich Zunder in den Dampf- öffnungen der Bügelsohle gebildet hat und die Dampfleistung beein- trächtigt, diesen mit einem mit Spi- ritus befeuchteten Wattestäbchen entfernen. Bügelsohle reinigen 0 Die Bügelsohle mit einem weichen, feuchten Lappen abwischen und trockenreiben. 0 Zu Entfernen von eingebrannten Ablagerungen von der Bügelsohle mit dem heißen Dampfbügler über ein feuchtes Tuch bügeln. Bügeltipps Wahl der richtigen Bügel- temperatur

Beachten Sie immer die Pflege- kennzeichen auf den Etiketten der Wäsche und befolgen Sie die Bügelhinweise des Kleidungsher- stellers. Informieren Sie sich in der Bügeltabelle auf page 37 über die richtige Bügeltemperatur. Hinweise

• Sortieren Sie die Bügelwäsche nach Gewebeart. Sie müssen dann seltener die Temperatur für die ver- schiedenen Gewebe anpassen.

• Beginnen Sie mit dem Bügeln von Stoffen, die niedrige Bügeltempe- raturen erfordern, und bügeln Sie anschließend Stoffe, die jeweils höhere Temperaturen erfordern.

• Gewebe wie Velours, Wolle, Leinen und Seide werden am besten mit Hilfe eines Bügeltuchs gebügelt, um die Entstehung von Glanzstel- len zu vermeiden.

• Bei Unsicherheit über die Gewebe- zusammensetzung eines Wäsche- stücks, testen Sie zuerst an einer kleinen, nicht sichtbaren Stelle (z.B. innen am Saum), vor Sie sichtbare Bereiche bügeln. Begin- nen Sie mit einer niedrigen Tempe- ratur und erhöhen Sie die Temperatur stufenweise, um die beste Einstellung herauszufinden.

• Wenn Sie die Temperatur zum Bügeln von empfindlichen Stoffen verringern, lassen Sie den Dampf- bügler etwa 2 Minuten auf die neue Einstellung abkühlen.

• Reine Wolle (100 % Wolle) kann mit der Temperatureinstellung „wool“ dampfgebügelt werden. Benutzen Sie ein Bügeltuch, um die Entstehung von Glanzstellen zu vermeiden.

• Bügeln Sie nie Bereiche von Klei- dungsstücken, auf denen Schwitz- flecken sichtbar sind, da diese durch die Hitze des Dampfbüglers fixiert und dauerhaft sichtbar gemacht werden. Technische Daten Netzspannung: 220–240V / 50Hz Leistungsaufnahme: 2000 – 2400 W 822 949 431_EDB8590-EX.book Seite 35 Dienstag, 12. Mai 2009 10:47 22d

Verpackungsmaterial Die Verpackungsmaterialien sind umweltverträglich und wiederver-wertbar. Die Kunststoffteile sind gekennzeichnet, z. B. >PE<, >PS< etc. Entsorgen Sie die Verpa-ckungsmaterialien entsprechend ihrer Kennzeichnung bei den kom-munalen Entsorgungsstellen in den dafür vorgesehenen Sammelbehäl-tern. AltgerätDas Symbol W auf dem Produkt oder seiner Verpackung weist dar-auf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu be-handeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektroni-schen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Pro-dukts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmen-schen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Pro-dukts erhalten Sie von Ihrem Rat-haus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.822 949 431_EDB8590-EX.book Seite 36 Dienstag, 12. Mai 2009 10:47 22d

Bügeltabelle Wegen unterschiedlicher Bügelgeschwindigkeit, Gewebe-Restfeuchtigkeit usw. kann die optimale Einstellung von der in der Tabelle aufgeführten Empfehlung abweichen! TEMPERATUR- EINSTELLUNG

GEWEBE BÜGELEMPFEHLUNG

minimum synthetic Polyacryl Von links trockenbügeln. Acetat Von links trockenbügeln solange das Gewebe noch feucht ist, oder mit Spray-Funktion befeuchten. Nylon & Polyester Von links bügeln solange das Gewebe noch feucht ist, oder mit Spray-Funktion befeuchten. Rayon Von links bügeln. Viskose Hauptsächlich trockenbügeln. Dampf kann nach Herstellerangaben verwendet werden. silk (Seide) Seide Von links bügeln. Bügeltuch verwenden um Glanzstellen zu vermeiden. Baumwoll- Mischgewebe Etikett beachten und Herstellerangaben befolgen. Einstellung für die empfindlichste Faser benutzen. wool (Wolle) Wolle & Woll- mischgewebe Von links dampfbügeln oder Bügeltuch verwenden. cotton (Baumwolle) Baumwolle Von links trockenbügeln solange das Gewebe noch feucht ist, oder mit Spray-Funktion befeuchten. Dampf mittel bis hoch verwenden. Cord Von links dampfbügeln oder Bügeltuch verwenden. linen (Leinen) Leinen Von links bügeln oder Bügeltuch verwenden um Glanzstel- len zu vermeiden, vor allem bei dunklen Farben. Trockenbügeln solange das Gewebe noch feucht ist, oder mit Spray-Funktion befeuchten. Dampf mittel bis hoch verwenden. maximum Jeansstoff Maximalen Dampf verwenden. 822 949 431_EDB8590-EX.book Seite 37 Dienstag, 12. Mai 2009 10:47 2238
