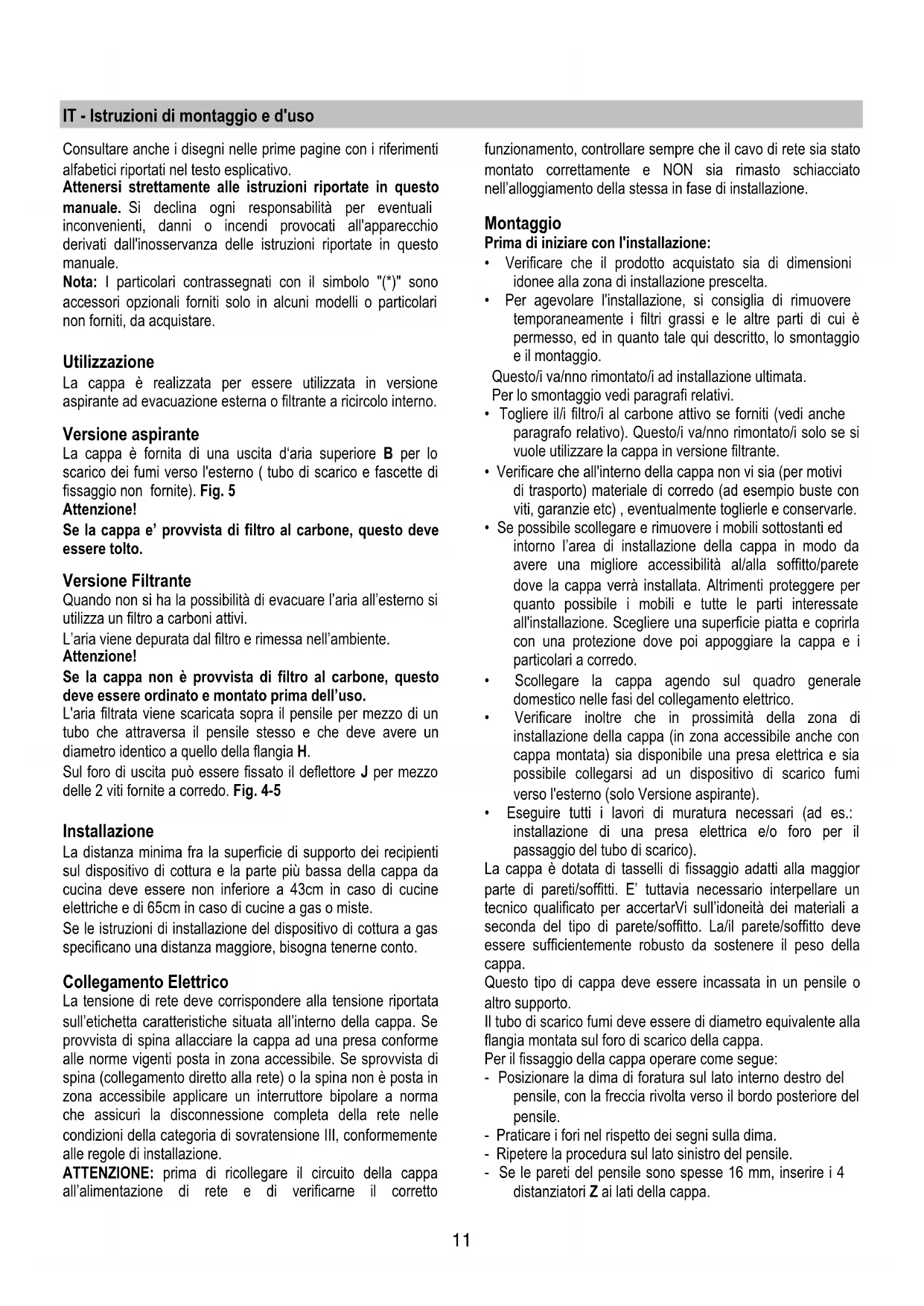

IT - Istruzioni di montaggio e d'uso

Consultare anche i disegni nelle prime pagine con i riferimenti

alfabetici riportati nel testo esplicativo.

Attenersi strettamente alle istruzioni riportate in questo

manuale. Si declina ogni responsabilità per eventuali

inconvenienti, danni o incendi provocati all'apparecchio

derivati dall'inosservanza delle istruzioni riportate in questo

Nota: I particolari contrassegnati con il simbolo "(*)" sono

accessori opzionali forniti solo in alcuni modelli o particolari

non forniti, da acquistare.

La cappa è realizzata per essere utilizzata in versione

aspirante ad evacuazione esterna o filtrante a ricircolo interno.

La cappa è fornita di una uscita d‘aria superiore B per lo

scarico dei fumi verso l'esterno ( tubo di scarico e fascette di

fissaggio non fornite). Fig. 5

Se la cappa e’ provvista di filtro al carbone, questo deve

Quando non si ha la possibilità di evacuare l’aria all’esterno si

utilizza un filtro a carboni attivi.

L’aria viene depurata dal filtro e rimessa nell’ambiente.

Se la cappa non è provvista di filtro al carbone, questo

deve essere ordinato e montato prima dell’uso.

L'aria filtrata viene scaricata sopra il pensile per mezzo di un

tubo che attraversa il pensile stesso e che deve avere un

diametro identico a quello della flangia H.

Sul foro di uscita può essere fissato il deflettore J per mezzo

delle 2 viti fornite a corredo. Fig. 4-5

La distanza minima fra la superficie di supporto dei recipienti

sul dispositivo di cottura e la parte più bassa della cappa da

cucina deve essere non inferiore a 43cm in caso di cucine

elettriche e di 65cm in caso di cucine a gas o miste.

Se le istruzioni di installazione del dispositivo di cottura a gas

specificano una distanza maggiore, bisogna tenerne conto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata

sull’etichetta caratteristiche situata all’interno della cappa. Se

provvista di spina allacciare la cappa ad una presa conforme

alle norme vigenti posta in zona accessibile. Se sprovvista di

spina (collegamento diretto alla rete) o la spina non è posta in

zona accessibile applicare un interruttore bipolare a norma

che assicuri la disconnessione completa della rete nelle

condizioni della categoria di sovratensione III, conformemente

alle regole di installazione.

ATTENZIONE: prima di ricollegare il circuito della cappa

all’alimentazione di rete e di verificarne il corretto

funzionamento, controllare sempre che il cavo di rete sia stato

montato correttamente e NON sia rimasto schiacciato

nell’alloggiamento della stessa in fase di installazione.

Prima di iniziare con l'installazione:

• Verificare che il prodotto acquistato sia di dimensioni

idonee alla zona di installazione prescelta.

• Per agevolare l'installazione, si consiglia di rimuovere

temporaneamente i filtri grassi e le altre parti di cui è

permesso, ed in quanto tale qui descritto, lo smontaggio

Questo/i va/nno rimontato/i ad installazione ultimata.

Per lo smontaggio vedi paragrafi relativi.

• Togliere il/i filtro/i al carbone attivo se forniti (vedi anche

paragrafo relativo). Questo/i va/nno rimontato/i solo se si

vuole utilizzare la cappa in versione filtrante.

• Verificare che all'interno della cappa non vi sia (per motivi

di trasporto) materiale di corredo (ad esempio buste con

viti, garanzie etc) , eventualmente toglierle e conservarle.

• Se possibile scollegare e rimuovere i mobili sottostanti ed

intorno l’area di installazione della cappa in modo da

avere una migliore accessibilità al/alla soffitto/parete

dove la cappa verrà installata. Altrimenti proteggere per

quanto possibile i mobili e tutte le parti interessate

all'installazione. Scegliere una superficie piatta e coprirla

con una protezione dove poi appoggiare la cappa e i

particolari a corredo.

• Scollegare la cappa agendo sul quadro generale

domestico nelle fasi del collegamento elettrico.

• Verificare inoltre che in prossimità della zona di

installazione della cappa (in zona accessibile anche con

cappa montata) sia disponibile una presa elettrica e sia

possibile collegarsi ad un dispositivo di scarico fumi

verso l'esterno (solo Versione aspirante).

• Eseguire tutti i lavori di muratura necessari (ad es.:

installazione di una presa elettrica e/o foro per il

passaggio del tubo di scarico).

La cappa è dotata di tasselli di fissaggio adatti alla maggior

parte di pareti/soffitti. E’ tuttavia necessario interpellare un

tecnico qualificato per accertarVi sull’idoneità dei materiali a

seconda del tipo di parete/soffitto. La/il parete/soffitto deve

essere sufficientemente robusto da sostenere il peso della

Questo tipo di cappa deve essere incassata in un pensile o

Il tubo di scarico fumi deve essere di diametro equivalente alla

flangia montata sul foro di scarico della cappa.

Per il fissaggio della cappa operare come segue:

- Posizionare la dima di foratura sul lato interno destro del

pensile, con la freccia rivolta verso il bordo posteriore del

- Praticare i fori nel rispetto dei segni sulla dima.

- Ripetere la procedura sul lato sinistro del pensile.

- Se le pareti del pensile sono spesse 16 mm, inserire i 4

distanziatori Z ai lati della cappa.12

- Posizionare la cappa ed avvitare le 4 viti ai fori nel

pensile. Utilizzare le 4 viti N in dotazione. Fig. 8

Istruzioni aggiuntive di montaggio

Regolazione cassetto

La cappa può essere montata su mobili di diversa profondità.

La parte frontale del cassetto può essere sempre allineata con

il mobile, regolando opportunamente le battute posteriori del

cassetto. Per la regolazione, allentare le viti “M”, far scorrere

le squadrette “G” e riserrare le viti “M”. Fig. 9

Descrizione della cappa

1. Interruttore luce

2. Interruttore velocità motore

3. Illuminazione del piano di lavoro

4. Filtro grassi/griglia supporto filtro grassi

5. Supporto plafoniere

6. Cassetto estraibile

Modello con griglia supporto filtro grassi

Per aprire le griglie supporto filtro grassi - Fig. 2.1

a. Estrarre completamente il cassetto estraibile.

b. Spostare i chiavistelli di sgancio delle griglie A l’uno

verso l’altro (direzione “Open” come stampato sulla

plastica del chiavistello stesso).

c. Per togliere completamente le griglie agire sulle molle di

fissaggio B che fungono da perno delle grilgie stesse

Modello con filtri metallici autoportanti

Per rimuovere i filtri grassi - Fig. 2.2

a. Estrarre completamente il cassetto estraibile.

b. Premere le maniglie laterali C (alcuni modelli sono forniti

di maniglie Z - Abb. 2.3) verso il lato opposto ed estrarre i

Per rimettere i filtri al loro posto

a. Estrarre completamente il cassetto estraibile e montare il

filtro grassi a copertura del cassetto.

b. Richiudere il cassetto e montare il rimanente filtro grassi.

Per aprire il supporto plafoniera - Fig. 2

a. Estrarre completamente il cassetto estraibile.

b. In base al modello in possesso:

Plafoniera D con chiavistelli di sgancio tipo A - Fig.2.2

Spostare i chiavistelli di sgancio del supporto l’uno verso

l’altro (direzione “Open” come stampato sulla plastica del

chiavistello stesso).

Plafoniera F con chiavistelli di sgancio tipo S - Fig. 1.2

Spostare i chiavistelli come indicato dalle frecce e

togliere completamente la plafoniera dalla sua sede (Fig.

La cappa è fornita di un pannello comandi con un controllo

delle velocità di aspirazione ed un controllo di accenzione

della luce per l'illuminazione del piano di cottura.

Usare la velocità maggiore in caso di particolare

concentrazione di vapori di cucina. Consigliamo di accendere

l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla

in funzione a cottura terminata per altri 15 minuti circa.

Prima di qualsiasi lavoro di manutenzione scollegare la cappa

La cappa va frequentemente pulita (almeno con la stessa

frequenza con cui si esegue la manutenzione dei filtri grassi),

sia internamente che esternamente. Per la pulizia usare un

panno inumidito con detersivi liquidi neutri.

Evitare l’uso di prodotti contenenti abrasivi.

NON UTILIZZARE ALCOOL!

Trattiene le particelle di grasso derivanti dalla cottura.

Se situato all'interno di una griglia supporto, può essere uno

Il filtro di carta deve essere sostituito una volta al mese o se

colorato nel lato superiore, quando la colorazione traspare dai

Il filtro spugna va lavato con acqua calda saponata una volta

al mese e sostituito ogni 5/6 lavaggi.

Il filtro metallico deve essere pulito una volta al mese, con

detergenti non aggressivi, manualmente oppure in

lavastoviglie a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico può

scolorirsi ma le sue caratteristiche di filtraggio non cambiano

Montaggio filtri grassi (per modelli con griglie supporto

Per togliere il filtro grassi sporco procedere nel seguente

a. Estrarre il cassetto estraibile e aprire le griglie di

aspirazione che supportano i filtri grassi.

b. Togliere i fermi di fissaggio Q del filtro grassi e quindi

estrarlo (Fig. 10.1) o nel caso di filtri metallici speciali

premere sulle molle in plastica R (Fig. 10.2) per

sganciarli dalla loro sede.

c. Quando si procede al lavaggio o alla sostituzione del

filtro grassi, lavare anche la griglia con acqua tiepida

d. Rimontare il filtro ben asciutto o, nel caso di sostituzione,

montare il nuovo filtro grassi.

Filtro al carbone (solo per versione filtrante)

Trattiene gli odori sgradevoli derivanti dalla cottura.

La saturazione del filtro carbone si verifica dopo un uso più o

meno prolungato a seconda del tipo di cucina e della

regolarità della pulizia del filtro grassi. In ogni caso è

necessario sostituire la cartuccia al massimo ogni quattro

mesi (o quando il sistema di indicazione di saturazione dei filtri

- se previsto sul modello in possesso- indica questa

Per montare e smontare il filtro carbone:13

a. Richiedere al fornitore il filtro a carbone attivo

specificando il modello della cappa in possesso.

Attenzione! Alcuni filtri al carbone vengono forniti avvolti da

una pellicola trasparente in plastica (per proteggere la loro

proprietà filtrante); in questo caso togliere la pellicola prima di

installare il filtro.

b. Estrarre completamente il cassetto estraibile.

c. Togliere i filtri grassi o le griglie.

d. Posizionare il filtro a carbone attivo:

1) versione con un motore: inserire il filtro nella sede a

copertura della griglia di plastica e ruotarlo in senso

orario fino a bloccarlo (Fig. 6);

2) versione con due motori: per montare il filtro

inserirlo nella sede e fissarlo per mezzo degli

e. Rimontare i filtri grassi o le griglie.

descritta al punto 1) o 2), a seconda della versione in vostro

Sostituzione Lampade

Disinserire l’apparecchio dalla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano

a. Estrarre completamente il cassetto estraibile.

b. Aprire il supporto plafoniera o la griglia supporto filtro

c. Sostituire le lampade danneggiate utilizzando

lampada neon da 14 Watt, o lampada PL 11Watt

(apparecchio con una lampada PL), o lampada PL 9 watt

(apparecchio con due lampade PL).

d. Richiudere il supporto plafoniera o la griglia supporto

filtro grassi posteriore.

Se l'illuminazione non dovesse funzionare, controllate il

corretto inserimento delle lampade nella sede prima di

chiamare l'assistenza tecnica.

Attenzione! Non collegare l’apparecchio alla rete elettrica

finche l’installazione non è totalmente completata.

Prima di qualsiasi operazione di pulizia o manutenzione,

disinserire la cappa dalla rete elettrica togliendo la spina o

staccando l’interruttore generale dell’abitazione.

L’apparecchio non è destinato all’utilizzo da parte di bambini o

persone con ridotte capacità fisiche sensoriali o mentali e con

mancata esperienza e conoscenza a meno che essi non siano

sotto la supervisione o istruiti nell’uso dell’apparecchiatura da

una persona responsabile per la loro sicurezza.

I bambini devono essere controllati affinché non giochino con

Mai utilizzare la cappa senza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a

meno che non sia espressamente indicato.

Il locale deve disporre di sufficiente ventilazione, quando la

cappa da cucina viene utilizzata contemporaneamente ad altri

apparecchi a combustione di gas o altri combustibili.

L’aria aspirata non deve essere convogliata in un condotto

usato per lo scarico dei fumi prodotti da apparecchi a

combustione di gas o di altri combustibili.

E’ severamente vietato fare cibi alla fiamma sotto la cappa.

L’impiego di fiamma libera è dannoso ai filtri e può dar luogo

ad incendi, pertanto deve essere evitato in ogni caso.

La frittura deve essere fatta sotto controllo onde evitare che

l’olio surriscaldato prenda fuoco.

Per quanto riguarda le misure tecniche e di sicurezza da

adottare per lo scarico dei fumi attenersi strettamente a

quanto previsto dai regolamenti delle autorità locali

La cappa va frequentemente pulita sia internamente che

esternamente (ALMENO UNA VOLTA AL MESE, rispettare

comunque quanto espressamente indicato nelle istruzioni di

manutenzione riportate in questo manuale).

L’inosservanza delle norme di pulizia della cappa e della

sostituzione e pulizia dei filtri comporta rischi di incendi.

Si declina ogni responsabilità per eventuali inconvenienti,

danni o incendi provocati all’apparecchio derivati

dall’inosservanza delle istruzioni riportate in questo manuale.

Questo apparecchio è contrassegnato in conformità alla

Direttiva Europea 2002/96/EC, Waste Electrical and Electronic

Equipment (WEEE). Assicurandosi che questo prodotto sia

smaltito in modo corretto, l'utente contribuisce a prevenire le

potenziali conseguenze negative per l'ambiente e la salute.

sul prodotto o sulla documentazione di

accompagnamento indica che questo prodotto non deve

essere trattato come rifiuto domestico ma deve essere

consegnato presso l'idoneo punto di raccolta per il riciclaggio

di apparecchiature elettriche ed elettroniche. Disfarsene

seguendo le normative locali per lo smaltimento dei rifiuti. Per

ulteriori informazioni sul trattamento, recupero e riciclaggio di

questo prodotto, contattare l'idoneo ufficio locale, il servizio di

raccolta dei rifiuti domestici o il negozio presso il quale il

prodotto è stato acquistato.14

FR - Prescriptions de montage et mode d’emploi
