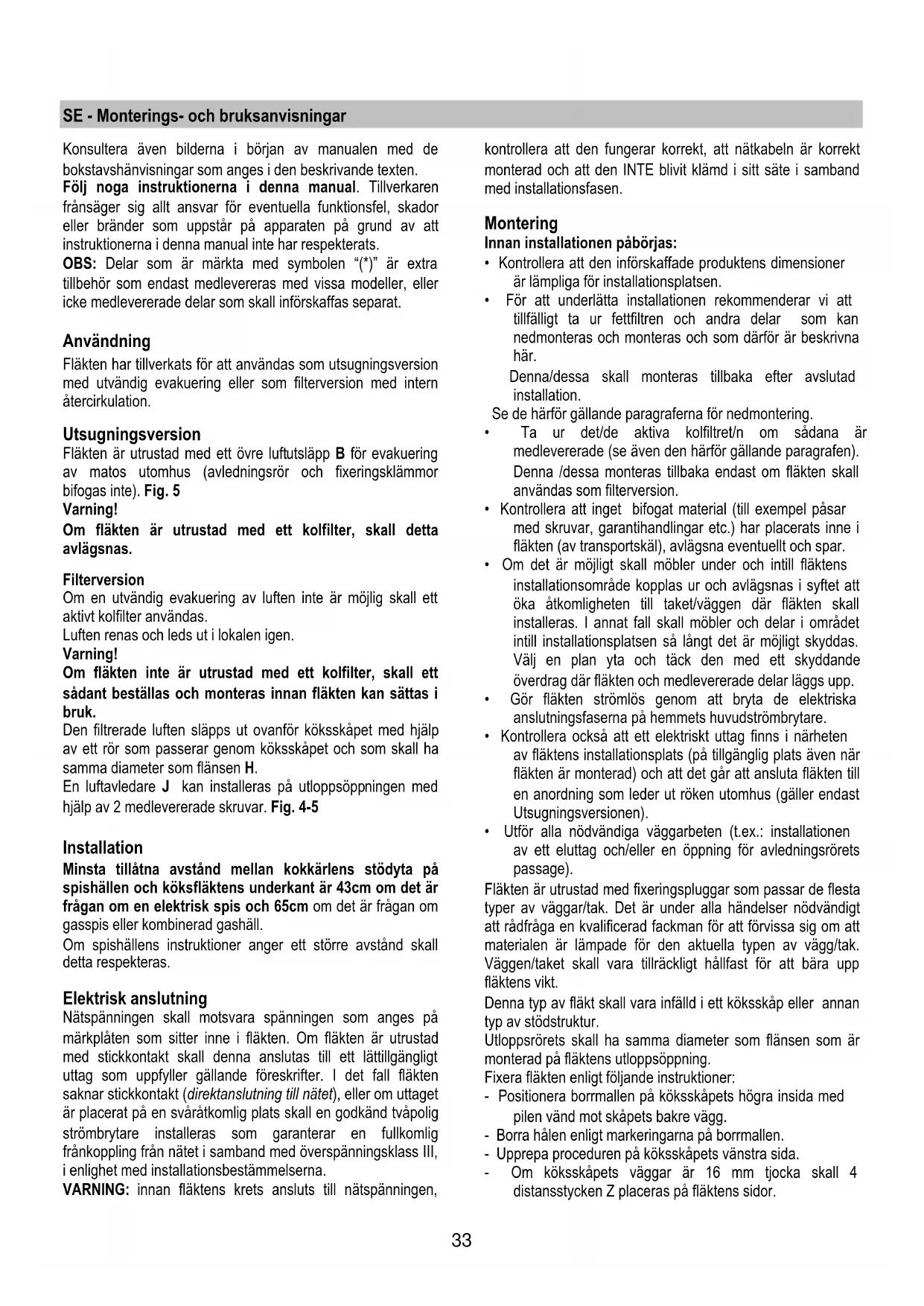

SE - Monterings- och bruksanvisningar

Konsultera även bilderna i början av manualen med de

bokstavshänvisningar som anges i den beskrivande texten.

Följ noga instruktionerna i denna manual. Tillverkaren

frånsäger sig allt ansvar för eventuella funktionsfel, skador

eller bränder som uppstår på apparaten på grund av att

instruktionerna i denna manual inte har respekterats.

OBS: Delar som är märkta med symbolen “(*)” är extra

tillbehör som endast medlevereras med vissa modeller, eller

icke medlevererade delar som skall införskaffas separat.

Fläkten har tillverkats för att användas som utsugningsversion

Fläkten är utrustad med ett övre luftutsläpp B för evakuering

av matos utomhus (avledningsrör och fixeringsklämmor

bifogas inte). Fig. 5

Om fläkten är utrustad med ett kolfilter, skall detta

Om en utvändig evakuering av luften inte är möjlig skall ett

aktivt kolfilter användas.

Luften renas och leds ut i lokalen igen.

Om fläkten inte är utrustad med ett kolfilter, skall ett

sådant beställas och monteras innan fläkten kan sättas i

Den filtrerade luften släpps ut ovanför köksskåpet med hjälp

av ett rör som passerar genom köksskåpet och som skall ha

samma diameter som flänsen H.

En luftavledare J kan installeras på utloppsöppningen med

hjälp av 2 medlevererade skruvar. Fig. 4-5

Minsta tillåtna avstånd mellan kokkärlens stödyta på

spishällen och köksfläktens underkant är 43cm om det är

frågan om en elektrisk spis och 65cm om det är frågan om

gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avstånd skall

Elektrisk anslutning

Nätspänningen skall motsvara spänningen som anges på

märkplåten som sitter inne i fläkten. Om fläkten är utrustad

med stickkontakt skall denna anslutas till ett lättillgängligt

uttag som uppfyller gällande föreskrifter. I det fall fläkten

saknar stickkontakt (direktanslutning till nätet), eller om uttaget

är placerat på en svåråtkomlig plats skall en godkänd tvåpolig

strömbrytare installeras som garanterar en fullkomlig

frånkoppling från nätet i samband med överspänningsklass III,

i enlighet med installationsbestämmelserna.

VARNING: innan fläktens krets ansluts till nätspänningen,

kontrollera att den fungerar korrekt, att nätkabeln är korrekt

monterad och att den INTE blivit klämd i sitt säte i samband

med installationsfasen.

Innan installationen påbörjas:

• Kontrollera att den införskaffade produktens dimensioner

är lämpliga för installationsplatsen.

• För att underlätta installationen rekommenderar vi att

tillfälligt ta ur fettfiltren och andra delar som kan

nedmonteras och monteras och som därför är beskrivna

Denna/dessa skall monteras tillbaka efter avslutad

Se de härför gällande paragraferna för nedmontering.

• Ta ur det/de aktiva kolfiltret/n om sådana är

medlevererade (se även den härför gällande paragrafen).

Denna /dessa monteras tillbaka endast om fläkten skall

användas som filterversion.

• Kontrollera att inget bifogat material (till exempel påsar

med skruvar, garantihandlingar etc.) har placerats inne i

fläkten (av transportskäl), avlägsna eventuellt och spar.

• Om det är möjligt skall möbler under och intill fläktens

installationsområde kopplas ur och avlägsnas i syftet att

öka åtkomligheten till taket/väggen där fläkten skall

installeras. I annat fall skall möbler och delar i området

intill installationsplatsen så långt det är möjligt skyddas.

Välj en plan yta och täck den med ett skyddande

överdrag där fläkten och medlevererade delar läggs upp.

• Gör fläkten strömlös genom att bryta de elektriska

anslutningsfaserna på hemmets huvudströmbrytare.

• Kontrollera också att ett elektriskt uttag finns i närheten

av fläktens installationsplats (på tillgänglig plats även när

fläkten är monterad) och att det går att ansluta fläkten till

en anordning som leder ut röken utomhus (gäller endast

Utsugningsversionen).

• Utför alla nödvändiga väggarbeten (t.ex.: installationen

av ett eluttag och/eller en öppning för avledningsrörets

Fläkten är utrustad med fixeringspluggar som passar de flesta

typer av väggar/tak. Det är under alla händelser nödvändigt

att rådfråga en kvalificerad fackman för att förvissa sig om att

materialen är lämpade för den aktuella typen av vägg/tak.

Väggen/taket skall vara tillräckligt hållfast för att bära upp

Denna typ av fläkt skall vara infälld i ett köksskåp eller annan

typ av stödstruktur.

Utloppsrörets skall ha samma diameter som flänsen som är

monterad på fläktens utloppsöppning.

Fixera fläkten enligt följande instruktioner:

- Positionera borrmallen på köksskåpets högra insida med

pilen vänd mot skåpets bakre vägg.

- Borra hålen enligt markeringarna på borrmallen.

- Upprepa proceduren på köksskåpets vänstra sida.

- Om köksskåpets väggar är 16 mm tjocka skall 4

distansstycken Z placeras på fläktens sidor.34

- Positionera fläkten och skruva i de 4 skruvarna i hålen i

köksskåpet. Använd de 4 medlevererade skruvarna N.

Extra monteringsinstruktioner

Fläkten kan monteras i skåp med olika djup.

Lådans frontparti kan alltid justeras i nivå med skåpet, genom

en lämplig reglering av lådans bakre anslag. Vid reglering,

lossas skruvarna “M”, varefter anslagen “G” flyttas och

skruvarna “M” dras åt igen. Fig. 9

Beskrivning av fläkten

5. Plafondens hållare

Modell med gallerhållare för fettfilter

Hur fettfiltrets gallerhållare öppnas - Fig. 2.1

a. Dra ut den utdragbara lådan helt.

b. Flytta gallrens A låsspärrar mot varandra (i riktning

“Open” enligt texten på låsspärrens plastdetalj).

c. För ett komplett avlägsnande av gallren, lossa

fixeringsfjädrarna B som fungerar som stöd för gallren

Modell med metallfilter utan hållare

Hur fettfiltren avlägsnas - Fig. 2.2

a. Dra ut den utdragbara lådan helt.

b. Tryck sidohandtagen C (vissa modeller är utrustade med

handtag Z - Fig. 2.3) åt motsatt håll och avlägsna filtren.

Hur filtren monteras tillbaka

a. Dra ut den utdragbara lådan helt och montera fettfiltret så

att det täcker lådan.

b. Stäng lådan och montera det resterande fettfiltret.

Hur man öppnar plafondens hållare - Fig. 2

a. Dra ut den utdragbara lådan helt.

b. Beroende på typen av modell:

Plafond D med låsspärrar av typen A - Fig.2.2

Flytta hållarens låsspärrar mot varandra ((i riktning

“Open” enligt texten på låsspärrens plastdetalj).

Plafond F med låsspärrar av typen S - Fig. 1.2

Flytta spärrarna enligt pilarnas anvisningar och avlägsna

plafonden ur hållaren (Fig. 1.3).

Fläkten är utrustad med en manöverpanel med en

hastighetskontroll och en strömbrytare för spishällens

Använd en högre hastighet om matoset är mycket

koncentrerat. Vi rekommenderar att starta luftevakueringen 5

minuter innan matlagningen inleds och låta den fungera i

cirka 15 minuter efter avslutad matlagning.

Gör alltid fläkten strömlös innan någon typ av

underhållsarbete inleds.

Fläkten skall rengöras ofta, såväl invändigt som utvändigt

(åtminstone med samma underhållsintervall som för

fettfiltren). Använd en trasa fuktad med neutrala

rengöringsmedel vid rengöring.

Undvik produkter som innehåller slipmedel.

ANVÄND INTE ALKOHOL!

Detta suger upp fettpartiklar som bildas i samband med

Följande typer av filter kan vara monterade i gallerhållaren:

Pappersfilter skall bytas ut en gång i månaden, eller om

filtrets ovansida är färgad, när färgen syns genom gallrets

Skumgummifilter skall tvättas med varm tvållösning en gång

i månaden och bytas ut varje 5/6 tvättar.

Metallfilter skall rengöras en gång i månaden med ett milt

rengöringsmedel, för hand eller i diskmaskin med låg

temperatur och ett kort diskprogram.

I det fall fettfiltret av metall diskas i diskmaskin kan en

missfärgning uppstå utan att detta på något sätt påverkar

filtreringskapaciteten.

Montering av fettfilter (gäller modeller med gallerhållare

Följ nedanstående instruktioner för att avlägsna det smutsiga

a. Dra ut den utdragbara lådan och öppna fläktgallren i vilka

b. Avlägsna fettfiltrets fixeringsanordningar Q och ta ur det

(Fig. 10.1) eller i det fall det är frågan om särskilda

metallfilter, tryck på plastfjädrarna R (Fig. 10.2) för att

lossa dem ur sätena.

c. I samband med rengöring eller byte av fettfiltret skall

även gallret tvättas med ljummen tvållösning.

d. Montera tillbaka filtret när det är helt torrt eller montera

ett nytt fettfilter om det är frågan om ett byte.

Kolfilter (gäller endast filterversionen)

Kolfiltret fångar upp obehagliga odörer som uppstår i

samband med matlagningen.

Kolfiltret mättas efter en mer eller mindre lång tidsperiod

beroende på i vilken utsträckning fläkten används, på typen av

matlagning och hur regelbundet fettfiltren rengörs. Det är

under alla händelser nödvändigt att ersätta kolfilterpatronen

minst var 4 månad (eller när indikatorn för filtrets mättning –

om sådan finns på er modell - anger att detta är nödvändigt).

Montering och nedmontering av kolfiltret:

a. Införskaffa ett aktivt kolfilter hos er återförsäljare och var

noga med att ange korrekt fläktmodell.

Varning! Vissa kolfilter är förpackade i genomskinlig plastfilm

(i syftet att bevara de filtrerande egenskaperna); i sådana fall

skall filmen avlägsnas innan filtret installeras.

b. Dra ut den utdragbara lådan helt.35

c. Avlägsna fettfiltren eller gallren.

d. Positionera det aktiva kolfiltret:

1) version med en motor: sätt i filtret i sätet så att det

täcker plastgallret och rotera det medurs tills det

2) version med två motorer: vid montering sätt filtret i

sätet och fixeras med blockeringsmekanismerna L

e. Montera tillbaka fettfiltren eller gallren.

Vid nedmontering följs instruktionerna i motsatt ordning (den

beskrivna proceduren på punkt 1) eller 2), beroende på den

version ni är ägare till.

Koppla ur apparaten från elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör

a. Dra ut den utdragbara låda helt.

b. Öppna plafondens hållare eller fettfiltrets bakre

c. Ersätt de skadade lamporna, använd endast

droppformade glödlampor max. 40 W (E14), eller

neonlampa 14 Watt, eller PL-lampa 11Watt (apparat med

en PL-lampa), eller PL-lampa 9 watt (apparat med två Pl-

d. Stäng plafondens hållare eller fettfiltrets bakre

I det fall belysningen inte fungerar, kontrollera att lamporna är

korrekt iskruvade i sitt säte innan ni kontaktar det tekniska

Varningsföreskrifter

Varning! Anslut inte apparaten till elnätet förrän installationen

Gör alltid fläkten strömlös innan någon typ av

underhållsarbete eller rengöring inleds genom att dra ur

kontakten eller slå av bostadens huvudströmbrytare.

Apparaten får inte användas av barn eller personer med

reducerad rörelseförmåga eller mental kapacitet, eller

personer som saknar erfarenhet och kännedom om

apparaten, såtillvida inte användandet övervakas eller

instruktioner ges av erfaren person som ansvarar för

Barn får inte lämnas utan uppsikt för att förhindra att de leker

Fläkten får alridg användas utan att gallret är korrekt monterat!

Fläkten får ALDRIG användas som avställningsyta om inte

detta är uttryckligen angivet.

Lokalen skall vara ordentligt ventilerad när köksfläkten

används tillsammans med andra apparater vilka matas med

gas och andra typer av bränsle.

Utblåsningsluften får inte ledas in i rökkanal som används för

avledning av rökångor som kommer från apparater vilka

matas med gas eller andra typer av bränsle.

Det är strängt förbjudet att flambera mat under fläkten.

Öppna lågor skadar filtren och kan orsaka brand och skall

därför undvikas i alla lägen.

Frityrkokning skall ske under uppsikt för att undvika att

överhettad olja fattar eld.

Vad beträffar de tekniska och säkerhetsåtgärder som skall

vidtas för avledning av utblåsningsluften, skall de föreskrifter

som utfärdats av lokala myndigheter noga efterlevas.

Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST EN GÅNG I MÅNADEN, och respektera under alla händelser

samtliga underhållsinstruktioner i denna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet

byte av filtren medför brandfara.

Tillverkaren frånsäger sig allt ansvar för eventuella problem

eller bränder som orsakats av att instruktionerna i denna

manual inte efterlevts.

Denna produkt är märkt enligt EG-direktiv 2002/96/EEC

beträffande elektriskt och elektroniskt avfall (Waste Electrical

and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt

bidrar du till att förhindra potentiella, negativa konsekvenser

för vår miljö och vår hälsa, som annars kan bli följden om

produkten inte hanteras på rätt sätt.

på produkten, eller i medföljande

dokumentation, indikerar att denna produkt inte får behandlas

som vanligt hushållsavfall. Den skall i stället lämnas in på en

lämplig uppsamlingsplats för återvinning av elektrisk och

elektronisk utrustning. Produkten måste kasseras enligt lokala

miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och

återanvändning av denna produkt, var god kontakta de lokala

myndigheterna, ortens sophanteringstjänst eller butiken där

produkten inhandlades.36
