DK Bruger- og monteringsvejledning

winkel waar u het product heeft aangeschaft.27

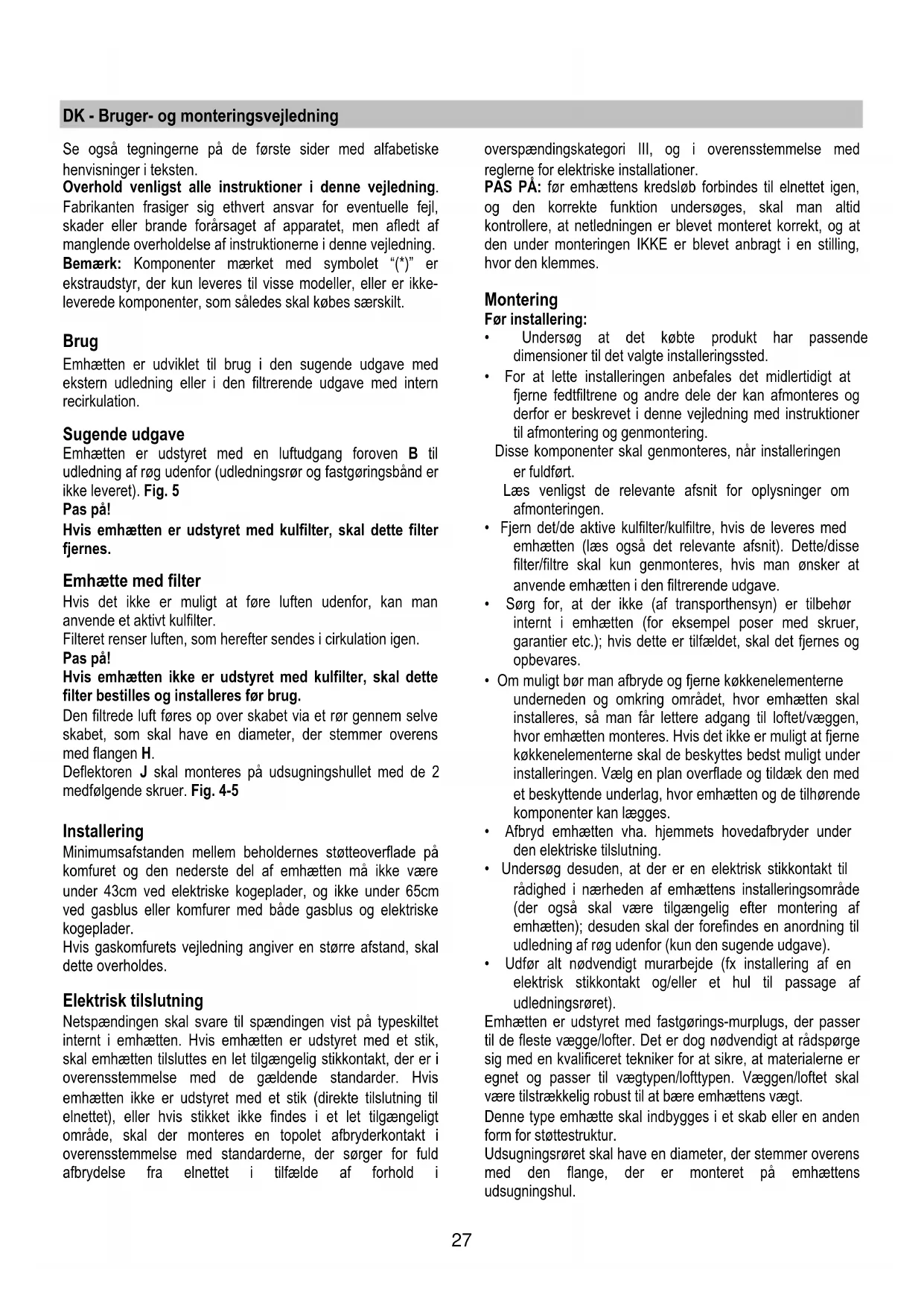

DK - Bruger- og monteringsvejledning

Se også tegningerne på de første sider med alfabetiske

henvisninger i teksten.

Overhold venligst alle instruktioner i denne vejledning.

Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl,

skader eller brande forårsaget af apparatet, men afledt af

manglende overholdelse af instruktionerne i denne vejledning.

Bemærk: Komponenter mærket med symbolet “(*)” er

ekstraudstyr, der kun leveres til visse modeller, eller er ikke-

leverede komponenter, som således skal købes særskilt.

Emhætten er udviklet til brug i den sugende udgave med

ekstern udledning eller i den filtrerende udgave med intern

Emhætten er udstyret med en luftudgang foroven B til

udledning af røg udenfor (udledningsrør og fastgøringsbånd er

ikke leveret). Fig. 5

Hvis emhætten er udstyret med kulfilter, skal dette filter

Hvis det ikke er muligt at føre luften udenfor, kan man

Filteret renser luften, som herefter sendes i cirkulation igen.

Hvis emhætten ikke er udstyret med kulfilter, skal dette

filter bestilles og installeres før brug.

Den filtrede luft føres op over skabet via et rør gennem selve

skabet, som skal have en diameter, der stemmer overens

Deflektoren J skal monteres på udsugningshullet med de 2

medfølgende skruer. Fig. 4-5

Minimumsafstanden mellem beholdernes støtteoverflade på

komfuret og den nederste del af emhætten må ikke være

under 43cm ved elektriske kogeplader, og ikke under 65cm

ved gasblus eller komfurer med både gasblus og elektriske

Hvis gaskomfurets vejledning angiver en større afstand, skal

Elektrisk tilslutning

Netspændingen skal svare til spændingen vist på typeskiltet

internt i emhætten. Hvis emhætten er udstyret med et stik,

skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i

overensstemmelse med de gældende standarder. Hvis

emhætten ikke er udstyret med et stik (direkte tilslutning til

elnettet), eller hvis stikket ikke findes i et let tilgængeligt

område, skal der monteres en topolet afbryderkontakt i

overensstemmelse med standarderne, der sørger for fuld

afbrydelse fra elnettet i tilfælde af forhold i

overspændingskategori III, og i overensstemmelse med

reglerne for elektriske installationer.

PAS PÅ: før emhættens kredsløb forbindes til elnettet igen,

og den korrekte funktion undersøges, skal man altid

kontrollere, at netledningen er blevet monteret korrekt, og at

den under monteringen IKKE er blevet anbragt i en stilling,

• Undersøg at det købte produkt har passende

• For at lette installeringen anbefales det midlertidigt at

derfor er beskrevet i denne vejledning med instruktioner

Disse komponenter skal genmonteres, når installeringen

Læs venligst de relevante afsnit for oplysninger om

• Fjern det/de aktive kulfilter/kulfiltre, hvis de leveres med

emhætten (læs også det relevante afsnit). Dette/disse

filter/filtre skal kun genmonteres, hvis man ønsker at

anvende emhætten i den filtrerende udgave.

• Sørg for, at der ikke (af transporthensyn) er tilbehør

internt i emhætten (for eksempel poser med skruer,

garantier etc.); hvis dette er tilfældet, skal det fjernes og

• Om muligt bør man afbryde og fjerne køkkenelementerne

underneden og omkring området, hvor emhætten skal

installeres, så man får lettere adgang til loftet/væggen,

hvor emhætten monteres. Hvis det ikke er muligt at fjerne

køkkenelementerne skal de beskyttes bedst muligt under

installeringen. Vælg en plan overflade og tildæk den med

et beskyttende underlag, hvor emhætten og de tilhørende

komponenter kan lægges.

• Afbryd emhætten vha. hjemmets hovedafbryder under

den elektriske tilslutning.

• Undersøg desuden, at der er en elektrisk stikkontakt til

rådighed i nærheden af emhættens installeringsområde

(der også skal være tilgængelig efter montering af

emhætten); desuden skal der forefindes en anordning til

udledning af røg udenfor (kun den sugende udgave).

• Udfør alt nødvendigt murarbejde (fx installering af en

elektrisk stikkontakt og/eller et hul til passage af

Emhætten er udstyret med fastgørings-murplugs, der passer

til de fleste vægge/lofter. Det er dog nødvendigt at rådspørge

sig med en kvalificeret tekniker for at sikre, at materialerne er

egnet og passer til vægtypen/lofttypen. Væggen/loftet skal

være tilstrækkelig robust til at bære emhættens vægt.

Denne type emhætte skal indbygges i et skab eller en anden

form for støttestruktur.

Udsugningsrøret skal have en diameter, der stemmer overens

med den flange, der er monteret på emhættens

Benyt følgende fremgangsmåde for at fastgøre emhætten:

- Placér boreskabelonen på inderste højre side af skabet

med pilen vendende mod skabets bageste kant.

- Bor hullerne som angivet på skabelonen.

- Gentag fremgangsmåden på venstre side af skabet.

- Hvis skabets vægge er 16 mm tykke, skal man anvende

4 afstandsstykker Z på emhættens sider.

- Sæt emhætten på plads, og fastskru de 4 skruer i

hullerne i skabet. Brug de 4 medfølgende skruer N. Fig.

Andre monteringsanvisninger

Emhætten kan monteres på køkkenelementer af forskellig

Frontdelen af skærmen kan altid anbringes, så den flugter

med køkkenelementet ved at justere skærmens bageste stop.

Justeringen foretages ved at løsne skruerne “M” og flytte

vinkelstykkerne “G” og spænde skruerne “M”. Fig. 9

Beskrivelse af emhætten

2. Indstilling af sugestyrke

3. Belysning på køkkenbordet

4. Fedtfiltre/støtterist

6. Udtrækkelig emskærm

Model med støtterist til fedtfiltre

Sådan åbnes støtteristene til fedtfiltrene - Fig. 2.1

a. Træk emskærmen helt ud.

b. Åbn ristenes låsestifter A mod hinanden (i retning

“Open”, som trykt på selve låsestiften).

fastgøringsfjedrene B, der fungerer som drejetap på

Model med selvbærende metalfiltre

Sådan fjernes fedtfiltrene - Fig. 2.2

a. Træk emskærmen helt ud.

b. Tryk grebene på siden C (nogle modeller er udstyret med

greb Z - Abb. 2.3) mod den modsatte side og tag filtrene

Sådan sættes filtrene på plads

a. Træk emskærmen helt ud, og montér de dækkende

fedtfiltre i emskærmen.

b. Luk emskærmen, og montér det resterende fedtfilter.

Sådan åbnes lampeskærmen - Fig. 2

a. Træk emskærmen helt ud.

b. Alt efter den pågældende model:

Lampeskærm D med låsestifter af typen A - Fig.2.2

Åbn lampens låsestifter A mod hinanden (i retning

“Open”, som trykt på selve låsestiften).

Lampeskærm F med låsestifter af typen S - Fig. 1.2

Flyt låsestifterne i pilenes retning, og tag lampeskærmen

helt ud af dens sæde (Fig. 1.3).

Emhætten er udstyret med et betjeningspanel med mulighed

for regulering af sugestyrken og lys til oplysning af

Benyt den højeste hastighed ved stor dampkoncentration i

køkkenet. Det anbefales, at man tænder udsugningen 5

minutter før påbegyndelse af madlavning, og at udsugningen

efterlades tændt i yderligere cirka 15 minutter efter afslutning

Emhætten skal afbrydes fra elektricitetsnettet før der udføres

nogen form for vedligeholdelse.

Emhætten skal rengøres jævnligt både på ydersiden og på

indersiden (mindst med samme frekvens som for

vedligeholdelse af fedtfiltrene). Ved rengøring skal man

anvende en klud fugtet med neutrale, milde rengøringsmidler i

Undgå brug af produkter indeholdende slibemidler BENYT ALDRIG SPRIT!

Tilbageholder de fedtpartikler, der dannes under

tilberedning af mad.

Hvis filteret er anbragt under en rist, kan det være ét af

Et fedtfilter i papir skal udskiftes en gang om måneden, eller

hvis det er farvet ovenpå, når farven ses gennem ristens

Et filter med svamp skal rengøres i varmt sæbevand en

gang om måneden og udskiftes for hver 5-6 vask.

Et metalfilter skal rengøres en gang om måneden med ikke-

aggressive opvaskemidler manuelt eller i opvaskemaskine på

lav temperatur og kort opvaskeprogram.

misfarvet, men dets filtreringsegenskaber ændres ikke.

Montering af fedtfiltre (på modeller med støtterist til

Benyt følgende fremgangsmåde for at fjerne de snavsede

a. Træk emskærmen ud, og åben udsugningsristene, der

understøtter fedtfiltrene.

b. Fjern fedtfilterets låseelementer Q, og tag det ud (Fig.

10.1). Hvis det er specielle metalfiltre, skal man trykke på

plastikfjedrene R (Fig. 10.2) for at frigøre dem fra deres

c. Når man skal rengøre eller udskifte fedtfilteret, bør man

også rengøre risten i lunkent sæbevand.

d. Genmontér filteret, efter at have ladet det tørre

omhyggeligt, eller montér det nye filter, hvis filteret er

Kulfilter (kun den filtrerende udgave)

Filteret opfanger lugt fra madlavning.

Kulfilteret mættes efter længere tids brug alt efter typen af

komfuret og hyppigheden for rengøring af fedtfilteret.29

Filterpatronen skal dog under alle omstændigheder skiftes

hvert fjerde måned (eller når indikatoren for mætning af filteret

angiver det, hvis en sådan indikator findes på modellen).

Montering og afmontering af kulfilteret:

a. Ret henvendelse til leverandøren angående kulfilteret, og

oplys om modellen på emhætten.

Vær opmærksom! Nogle kulfiltre leveres med en

gennemsigtig plastikfilm (til beskyttelse af

filtreringsegenskaberne), og denne film skal fjernes, inden

filteret installeres.

b. Træk emskærmen helt ud.

c. Tag fedtfiltrene eller ristene ud.

d. Placering af det aktive kulfilter:

1) emhætte med én motor: sæt filteret i sædet under

plastikristen, og drej det højre om, indtil det låser på

2) emhætte med to motorer: filteret monteres ved at

sætte det i sædet og fastgøre det med hægterne L

e. Montér fedtfiltrene eller ristene.

For at afmontere kulfilteret skal man benytte den omvendte

fremgangsmåde, som beskrevet i punkterne 1) eller 2), alt

efter emhættens type.

Udskiftning af lyspærerne

Afbryd apparatet fra el-nettet.

Pas på! Sørg for at pærerne er kolde før de berøres.

a. Træk emskærmen helt ud.

b. Åbn lampeskærmen eller fedtfilterets bageste støtterist.

c. Udskift de defekte lyspærer udelukkende med

kertepærer på maks. 40 W (E14), eller 14 W neonpærer,

eller PL-pærer på 11 W (til emhætter med PL-pærer),

Hvis belysningen ikke fungerer, skal man kontrollere, at

lampen er korrekt indsat i fatningen, før der rettes

henvendelse til et servicecenter.

Pas på!: apparatet må ikke tilsluttes elnettet før installeringen

er helt tilendebragt.

Før der udføres nogen form for rengøring eller

vedligeholdelse, skal emhætten afbrydes fra elnettet ved at

trække stikket ud, eller ved at afbryde hovedafbryderen i

Apparatet må ikke benyttes af børn, eller af personer med

nedsatte sanseevner eller mentale færdigheder, eller uden

den nødvendige erfaring og kendskab, med mindre brugen

sker under opsyn eller vejledning fra en person der har

ansvaret for deres sikkerhed.

Børn skal holdes under opsyn, så de ikke får mulighed for at

Emhætten må aldrig benyttes uden korrekt monteret rist!

Emhætten må ALDRIG benyttes som støtteoverflade, med

mindre dette er udtrykkeligt tilladt.

Lokalet skal have tilstrækkelig ventilation, når

køkkenemhætten anvendes samtidigt med andre apparater

der forbrænder gas eller andre brændstoffer.

Den opsugede luft må ikke ledes ind i rør, der anvendes til

udledning af røg fra apparater med forbrænding af gas eller af

Det er strengt forbudt at flambere under emhætten.

Brug af åben ild er farligt for filtrene og kan medføre brand, og

Friturestegning skal ske under opsyn for at forhindre, at den

overopvarmede olie bryder i brand.

Hvad angår de nødvendige tekniske forholdsregler og

sikkerhedskrav for udledning af røg, skal alle reglementer fra

de lokale myndigheder overholdes uden undtagelse.

Emhætten skal rengøres ofte, både indvendigt og udvendigt

(MINDST EN GANG OM MÅNEDEN; overhold under alle

omstændigheder angivelserne i kapitlet om vedligeholdelse i

Manglende overholdelse af kravene for rengøring af

emhætten, og for udskiftning og rengøring af filtrene, medfører

Fabrikanten fralægger sig ethvert ansvar for eventuelle fejl,

skader eller brand forårsaget af apparatet, men afledt af

manglende overholdelse af instruktionerne i denne vejledning.

Dette apparat er mærket i overensstemmelse med det

Europæiske Direktiv 2002/96/EC, Waste Electrical and

Electronic Equipment (WEEE). Ved at sørge for, at dette

produkt bortskaffes korrekt, bidrager brugeren til at forhindre

eventuelle negative konsekvenser for miljøet og for den

almene sundhedstilstand.

på produktet, eller i den vedlagte

dokumentation, angiver at dette produkt ikke skal anses for at

være almindeligt husholdningsaffald, og derfor skal indleveres

til specielle opsamlingssteder med henblik på genbrug af

elektriske og elektroniske apparater. Bortskaf apparatet i

overensstemmelse med de lokale regler for udsmidning af

affald. For yderligere oplysninger om behandling,

genindvinding og genbrug af dette produkt bedes man

kontakte det lokale kontor for affaldsbehandling,

renovationsselskabet eller den butik, hvor apparatet er købt.30

deler som ikke leveres, men må anskaffes separat.

gasskomfyrer og blandede komfyrer.

Dersom bruksanvisningen for et gasskokeapparat opererer

med en større avstand, må denne overholdes.

Papirfilter må skiftes én gang i måneden eller hvis det

dette påvirker ikke filtreringskapasiteten.

det vises på den aktuelle modellen – viser at det er

Merk! Før du rører lyspærene må du være sikker på at de er

er satt korrekt på plass før du henvender deg til teknisk

Luften som suges opp må ikke føres ut i en avtrekkskanal for

husholdningsavfall, men må leveres til et egnet

bokstavshänvisningar som anges i den beskrivande texten.
