HASZNÁLATI ÚTMUTATÓ DFG602ORAS GORENJE

HU Felszerelési és használati utasítás

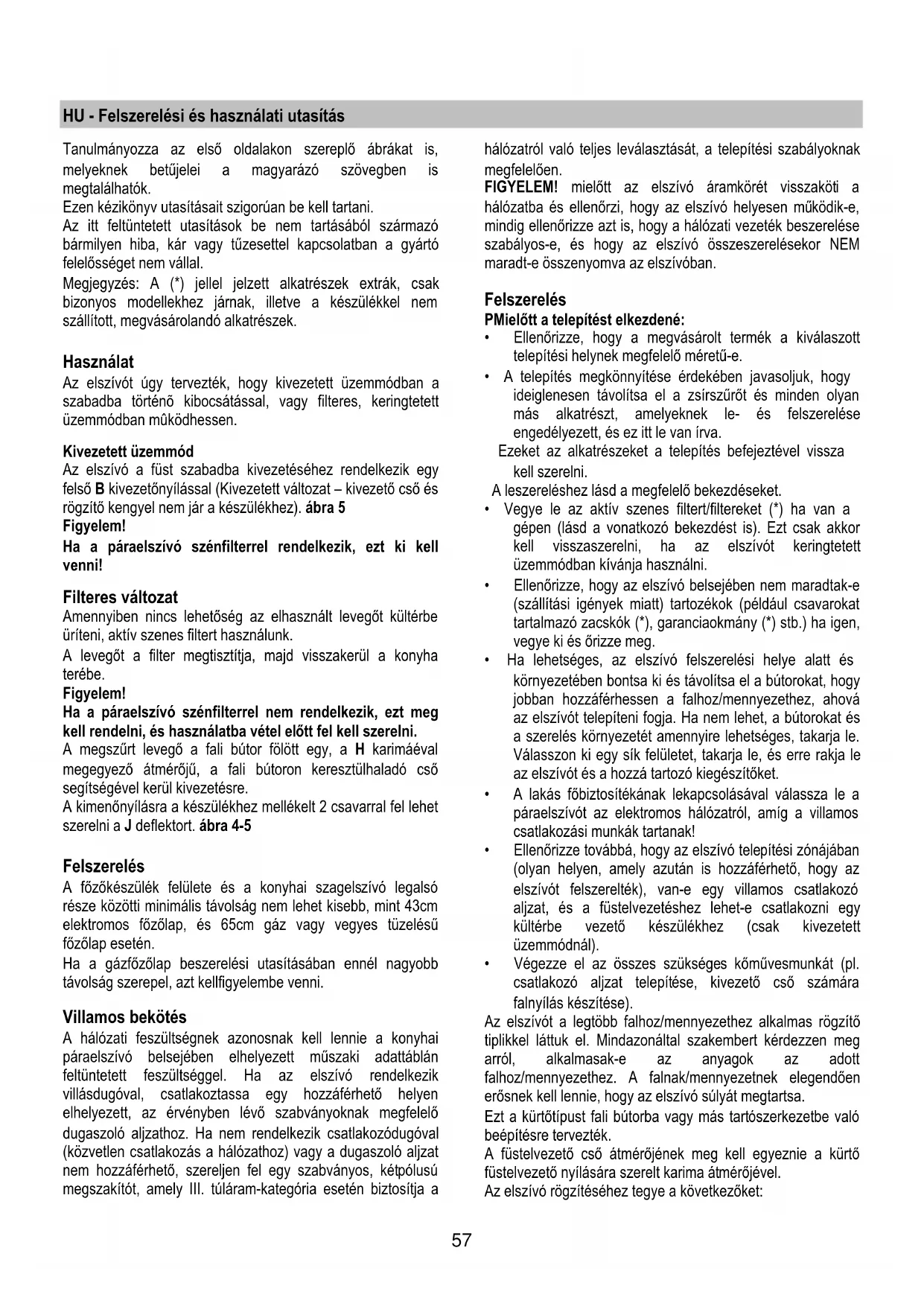

HU - Felszerelési és használati utasítás

Tanulmányozza az első oldalakon szereplő ábrákat is,

melyeknek betűjelei a magyarázó szövegben is

Ezen kézikönyv utasításait szigorúan be kell tartani.

Az itt feltüntetett utasítások be nem tartásából származó

bármilyen hiba, kár vagy tűzesettel kapcsolatban a gyártó

felelősséget nem vállal.

Megjegyzés: A (*) jellel jelzett alkatrészek extrák, csak

bizonyos modellekhez járnak, illetve a készülékkel nem

szállított, megvásárolandó alkatrészek.

Az elszívót úgy tervezték, hogy kivezetett üzemmódban a

szabadba történõ kibocsátással, vagy filteres, keringtetett

üzemmódban mûködhessen.

Az elszívó a füst szabadba kivezetéséhez rendelkezik egy

felső B kivezetőnyílással (Kivezetett változat – kivezető cső és

rögzítő kengyel nem jár a készülékhez). ábra 5

Ha a páraelszívó szénfilterrel rendelkezik, ezt ki kell

Amennyiben nincs lehetőség az elhasznált levegőt kültérbe

üríteni, aktív szenes filtert használunk.

A levegőt a filter megtisztítja, majd visszakerül a konyha

Ha a páraelszívó szénfilterrel nem rendelkezik, ezt meg

kell rendelni, és használatba vétel előtt fel kell szerelni.

A megszűrt levegő a fali bútor fölött egy, a H karimáéval

megegyező átmérőjű, a fali bútoron keresztülhaladó cső

segítségével kerül kivezetésre.

A kimenőnyílásra a készülékhez mellékelt 2 csavarral fel lehet

szerelni a J deflektort. ábra 4-5

A főzőkészülék felülete és a konyhai szagelszívó legalsó

része közötti minimális távolság nem lehet kisebb, mint 43cm

elektromos főzőlap, és 65cm gáz vagy vegyes tüzelésű

Ha a gázfőzőlap beszerelési utasításában ennél nagyobb

távolság szerepel, azt kellfigyelembe venni.

A hálózati feszültségnek azonosnak kell lennie a konyhai

páraelszívó belsejében elhelyezett műszaki adattáblán

feltüntetett feszültséggel. Ha az elszívó rendelkezik

villásdugóval, csatlakoztassa egy hozzáférhető helyen

elhelyezett, az érvényben lévő szabványoknak megfelelő

dugaszoló aljzathoz. Ha nem rendelkezik csatlakozódugóval

(közvetlen csatlakozás a hálózathoz) vagy a dugaszoló aljzat

nem hozzáférhető, szereljen fel egy szabványos, kétpólusú

megszakítót, amely III. túláram-kategória esetén biztosítja a

hálózatról való teljes leválasztását, a telepítési szabályoknak

FIGYELEM! mielőtt az elszívó áramkörét visszaköti a

hálózatba és ellenőrzi, hogy az elszívó helyesen működik-e,

mindig ellenőrizze azt is, hogy a hálózati vezeték beszerelése

szabályos-e, és hogy az elszívó összeszerelésekor NEM

maradt-e összenyomva az elszívóban.

PMielőtt a telepítést elkezdené:

• Ellenőrizze, hogy a megvásárolt termék a kiválaszott

telepítési helynek megfelelő méretű-e.

• A telepítés megkönnyítése érdekében javasoljuk, hogy

ideiglenesen távolítsa el a zsírszűrőt és minden olyan

más alkatrészt, amelyeknek le- és felszerelése

engedélyezett, és ez itt le van írva.

Ezeket az alkatrészeket a telepítés befejeztével vissza

A leszereléshez lásd a megfelelő bekezdéseket.

• Vegye le az aktív szenes filtert/filtereket (*) ha van a

gépen (lásd a vonatkozó bekezdést is). Ezt csak akkor

kell visszaszerelni, ha az elszívót keringtetett

üzemmódban kívánja használni.

• Ellenőrizze, hogy az elszívó belsejében nem maradtak-e

(szállítási igények miatt) tartozékok (például csavarokat

tartalmazó zacskók (*), garanciaokmány (*) stb.) ha igen,

vegye ki és őrizze meg.

• Ha lehetséges, az elszívó felszerelési helye alatt és

környezetében bontsa ki és távolítsa el a bútorokat, hogy

jobban hozzáférhessen a falhoz/mennyezethez, ahová

az elszívót telepíteni fogja. Ha nem lehet, a bútorokat és

a szerelés környezetét amennyire lehetséges, takarja le.

Válasszon ki egy sík felületet, takarja le, és erre rakja le

az elszívót és a hozzá tartozó kiegészítőket.

• A lakás főbiztosítékának lekapcsolásával válassza le a

páraelszívót az elektromos hálózatról, amíg a villamos

csatlakozási munkák tartanak!

• Ellenőrizze továbbá, hogy az elszívó telepítési zónájában

(olyan helyen, amely azután is hozzáférhető, hogy az

elszívót felszerelték), van-e egy villamos csatlakozó

aljzat, és a füstelvezetéshez lehet-e csatlakozni egy

kültérbe vezető készülékhez (csak kivezetett

• Végezze el az összes szükséges kőművesmunkát (pl.

csatlakozó aljzat telepítése, kivezető cső számára

falnyílás készítése).

Az elszívót a legtöbb falhoz/mennyezethez alkalmas rögzítő

tiplikkel láttuk el. Mindazonáltal szakembert kérdezzen meg

arról, alkalmasak-e az anyagok az adott

falhoz/mennyezethez. A falnak/mennyezetnek elegendően

erősnek kell lennie, hogy az elszívó súlyát megtartsa.

Ezt a kürtőtípust fali bútorba vagy más tartószerkezetbe való

beépítésre tervezték.

A füstelvezető cső átmérőjének meg kell egyeznie a kürtő

füstelvezető nyílására szerelt karima átmérőjével.

Az elszívó rögzítéséhez tegye a következőket:58

- Illessze a furatsablont a fali bútor belsejének jobb

oldalára, úgy, hogy a nyíl a fali bútor hátoldala felé

- A sablon segítségével jelölje ki a furatok helyét!

- Végezze el ugyanezeket a fali bútor bal oldalán is!

- Amennyiben a fali bútor falai 16 mm vastagságúak,

helyezze fel a 4 Z távtartót a kürtő oldalaira!

- Illessze fel a kürtőt, és csavarja be a 4 csavart a fali

bútorba fúrt furatokba! Használja a mellékelt 4 N csavart!

Kiegészítõ összeszerelési utasítások

A kürtőt különböző mélységű bútorokba lehet beszerelni.

A fiók hátsó zárófelületeinek beállításával a fiók elülső oldalát

mindig igazítsa hozzá a bútorhoz! A beállításhoz lazítsa meg

az M csavarokat, helyezze arrébb a G szögvasakat, és húzza

meg újból az M csavarokat. ábra 9

1. Világításkapcsoló

2. Motorsebesség-kapcsoló

3. Munkalap-világítás

4. Zsírszűrő / zsírszűrőtartó rács

5. Mennyezetlámpa tartószerkezete

Zsírszűrőtartó-rácsos modell

A zsírszűrőtartó rácsok kinyitása – 2.1. ábra

a. Húzza ki teljesen a kihúzható fiókot!

b. Tolja az A rács kiakasztóreteszeit egymás felé (a

műanyag reteszen feltüntetett „Open” felirat irányába)!

c. A rácsok teljes kiszedéséhez használja a B

rögzítőrugókat, melyek a rácsok csapjaiként szolgálnak

Öntartó fémszűrős modell

A zsírszűrők eltávolítása – 2.2. ábra

a. Húzza ki teljesen a kihúzható fiókot!

b. Nyomja az oldalsó C fogantyúkat (egyes modellek Z

fogantyúval rendelkeznek – 2.3. ábra) az ellentétes

irányba, és vegye ki a szűrőket!

A szűrők visszahelyezése

a. Húzza ki teljesen a kihúzható fiókot, és helyezze vissza a

zsírszűrőt a fiók felületébe!

b. Zárja vissza a fiókot, és helyezze vissza a másik

A mennyezetlámpa tartószerkezetének kinyitása – 2. ábra

a. Húzza ki teljesen a kihúzható fiókot!

b. A modell típusától függően:

D mennyezetlámpa A típusú kiakasztóreteszekkel – 2.2.

Tolja a tartószerkezet kiakasztóreteszeit egymás felé (a

műanyag reteszen feltüntetett „Open” felirat irányába)!

F mennyezetlámpa S típusú kiakasztóreteszekkel – 1.2.

Hajtsa a kiakasztóreteszeket a nyílnak megfelelő irányba,

és vegye ki a mennyezetlámpát a foglalatából (1.3. ábra)!

Az elszívó szíváserősség-szabályozóval és főzőlapvilágítás-

kapcsolóval ellátott kezelőpanellel rendelkezik.

Amikor a konyhában különösen nagy a párakoncentráció,

használja a nagyobb sebességet. Javasoljuk, hogy főzés előtt

5 perccel kapcsolja be az elszívót, és a főzés befejezése után

15 percig működtesse tovább.

Bármilyen karbantartási munka megkezdése előtt szüntesse

meg az elszívó áramellátását, kösse ki a hálózatból.

Az elszívót gyakran kell tisztítani, mind belülről, mind kívülről

(legalább olyan gyakran, mint a zsírszűrő filterek tisztítását). A

tisztításhoz használjon semleges folyékony mosószerrel

átitatott nedves ruhát. Kerülje a súrolószert tartalmazó

mosószerek használatát.

NE HASZNÁLJON ALKOHOLT!

Visszatartja a főzésből eredő zsírrészecskéket.

Amennyiben tartórácsban van elhelyezve, a zsírszűrő a

következő típusú lehet:

A papírszűrőt havonta egyszer kell cserélni, illetve akkor, ha

felső oldala elszíneződött, és a színezés a rácson keresztül is

A szivacsszűrőt havonta egyszer langyos, szappanos vízben

el kell mosni, és 5–6 mosás után ki kell cserélni.

A fémszűrőt havonta egyszer kézzel (nem agresszív

tisztítószerrel), illetve mosogatógépben (rövid ideig, alacsony

hőfokon) el kell mosni.

Mosogatógépben történő mosáskor a fém zsírszűrő

elszíneződhet, de ez egyáltalán nem befolyásolja szűrési

Zsírszűrők behelyezése (a zsírszűrőtartó rácsos

A koszos zsírszűrő eltávolításához tegye a következőket:

a. Húzza ki teljesen a kihúzható fiókot, és nyissa ki a

zsírszűrőket tartó elszívórácsokat!

b. Nyissa ki a zsírszűrő Q tartópeckeit, és vegye ki a

rőt (10.1. ábra), vagy különleges fémszűrők

esetén a foglalatukból való kiakasztáshoz nyomja be az

R műanyag rugókat (10.2. ábra)!

c. A zsírszűrők elmosásakor vagy cseréjekor a rácsokat is

mossa le langyos, szappanos vízzel!

d. Helyezze vissza a száraz szűrőt, vagy szűrőcsere esetén

helyezze be az új zsírszűrőt!

Szénfilter (csak keringtetett változat esetén)

Magában tartja a főzésből származó kellemetlen szagokat.

A szénfilter telítődése többé vagy kevésbé hosszú idő alatt

történik meg, a tűzhely típusától és a zsírszűrő

tisztogatásának rendszerességétől függően. Mindenképpen

cserélni kell a betétet legalább négyhavonként (vagy amikor a

filterek telítődését jelző rendszer – ha a birtokunkban lévő59

modellnél van ilyen - ennek szükségességét jelzi.

A szénszűrő behelyezése és eltávolítása:

a. A forgalmazótól kérjen az elszívó modelljének megfelelő

Figyelem! Egyes szénszűrők – a szűrőképesség megőrzése

érdekében – átlátszó műanyag filmréteges kiszerelésben

kaphatók; ebben az esetben a szűrő behelyezése előtt

távolítsa el a filmréteget!

b. Húzza ki teljesen a kihúzható fiókot!

c. Vegye ki a zsírszűrőket, illetve a rácsokat!

d. Illessze a helyére az aktív szénszűrőt:

1) egy motoros változat: Helyezze be a szűrőt a

műanyag rács felszínén található foglalatba, és

forgassa el órairányban, ütközésig (6. ábra)!

2) kétmotoros változat: Helyezze be a szűrőt a

foglalatába, és rögzítse az L akasztók segítségével

e. Helyezze vissza a zsírszűrőket, illetve a rácsokat!

A szénszűrő eltávolításához a modell típusától függően az 1),

illetve 2) pontokban leírtakat hajtsa végre fordított sorrendben!

Bármilyen karbantartási munka megkezdése előtt szüntesse

meg az elszívó áramellátását, kösse ki a hálózatból.

Figyelem! Mielőtt a lámpákhoz érne, győződjön meg róla,

a. Húzza ki teljesen a kihúzható fiókot!

b. Nyissa ki a mennyezetlámpa tartószerkezetét vagy a

hátsó zsírszűrőtartó rácsot!

c. A kiégett lámpák cseréjéhez kizárólag a következő

típusokat használja: max. 40 W-os (E14) gyertyalámpát,

14 W-os neonlámpát, 11 W-os PL lámpát (egy PL

lámpás készülék esetén) vagy 9 W-os PL lámpát (két PL

lámpás készülék esetén).

d. Zárja vissza a mennyezetlámpa tartószerkezetét vagy a

hátsó zsírszűrőtartó rácsot!

Amennyiben a világítás nem működik, mielőtt a műszaki

szervízszolgálatot hívná ,ellenőrizze, hogy az égők helyesen

illeszkednek-e a foglalatba.

Figyelem! A készüléket mindaddig ne kösse be az elektromos

hálózatba, amíg a beszerelést teljesen be nem fejezte.

Takarítás vagy karbantartás előtt minden esetben kösse ki az

elszívót az elektromos hálózatból a villásdugó kihúzása vagy

a lakás fő biztosítékának lecsapása révén.

A készülék nem arra készült, hogy gyermekek, vagy csökkent

fizikai vagy elmebeli képességekkel rendelkező, tapasztalatok

és ismeretek híján levő emberek használják, hacsak nem a

biztonságukért felelős személy felügyelete alatt, vagy ha ez a

személy a készülék használatát megtanította.

Ügyeljenek a kisgyermekekre, nehogy a készülékkel

Az elszívót szabályosan felszerelt rács nélkül soha ne

A konyhai páraelszívót SOHA nem szabad lerakó felületnek

használni, kivéve, ha kifejezetten fel van tüntetve ez a

A helyiségnek elegendő szellőzéssel kell rendelkeznie,

amennyiben a konyhai elszívót gáz és más tüzelőanyaggal

működtetett készülékekkel egyidőben használják.

Az elszívott levegőt nem szabad olyan kéménybe, füstcsőbe

vezetni, amelyet gáz vagy más tüzelőanyagok

égéstermékeinek elvezetésére használnak.

Az elszívó alatt szigorúan tilos flambírozott ételeket készíteni.

A nyílt láng használata károsítja a filtereket, tűzveszélyt

okozhat, ezért minden esetben kerülni kell.

Bő zsiradékban sütni csak ellenőrzés mellett szabad, nehogy

a túlhevült olaj vagy zsír meggyulladjon.

A füstelvezetésre vonatkozó műszaki és biztonsági

intézkedések tekintetében szigorúan be kell tartani a helyi

illetékes hatóságok előírásait.

Az elszívót gyakran kell tisztogatni, mind belülről, mind

kívülről. (LEGALÁBB HAVONTA EGYSZER, minden esetben

betartva ezen kézikönyvben kifejezetten előírt karbantartási

Az elszívó tisztántartására, valamint a filterek cseréjére és

tisztítására vonatkozó előírások be nem tartása tűzveszélyt

A kézikönyvben szereplő utasítások be nem tartásából

következő kellemetlenségekért, károkért vagy tűzesetekért a

gyártó nem vállal felelosséget.

A készüléken található jelzés megfelel az elektromos és

elektronikus berendezések hulladékairól szóló 2002/96/EK

európai irányelvben (WEEE) foglalt előírásoknak.

A hulladékká vált termék szabályszerű elhelyezésével Ön

segít elkerülni a környezettel és az emberi egészséggel

kapcsolatos azon esetleges negatív következményeket,

amelyeket a termék nem megfelelő hulladékkezelése

egyébként okozhatna.

A terméken vagy a termékhez mellékelt dokumentumokon

jelzés arra utal, hogy ez a termék nem kezelhető

háztartási hulladékként. Ehelyett a terméket a villamos és

elektronikus berendezések újrahasznosítását végző

telephelyek valamelyikén kell leadni.

Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi

környezetvédelmi előírások szerint kell eljárni.

A termék kezelésével, hasznosításával és

újrahasznosításával kapcsolatos bővebb tájékoztatásért

forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a

háztartási hulladékok kezelését végző társasághoz vagy

ahhoz a bolthoz, ahol a terméket vásárolta.60

RO - INSTRUCTII DE MONTAJ SI FOLOSIRE Consultaţi desenele de la primele pagini şi referinţele
