HASZNÁLATI ÚTMUTATÓ DV8410X GORENJE

HU Felszerelési és használati utasítás

paikoilleen ennen kuin otat yhteyttä tekniseen tukeen.16

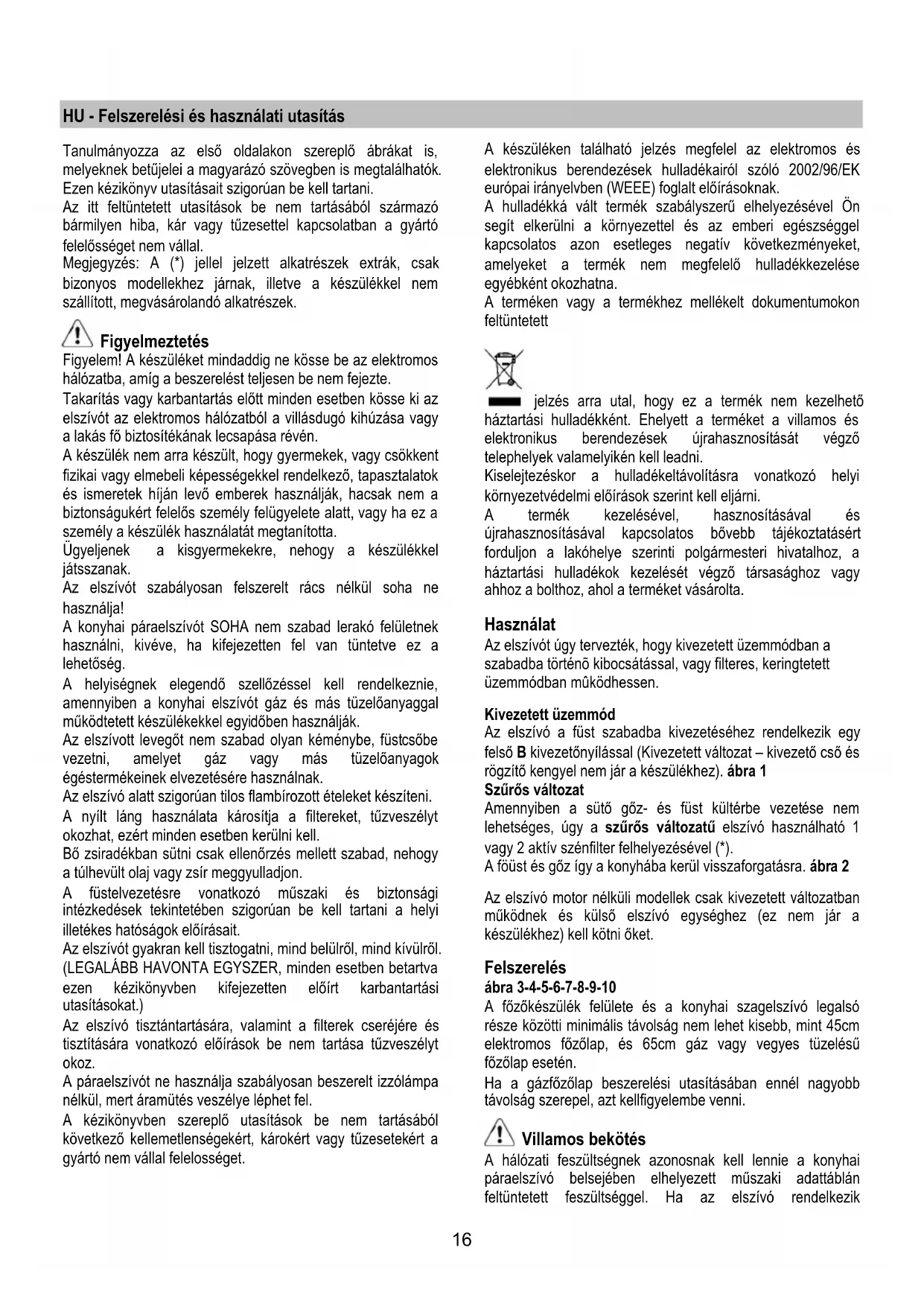

HU - Felszerelési és használati utasítás

Tanulmányozza az első oldalakon szereplő ábrákat is,

melyeknek betűjelei a magyarázó szövegben is megtalálhatók.

Ezen kézikönyv utasításait szigorúan be kell tartani.

Az itt feltüntetett utasítások be nem tartásából származó

bármilyen hiba, kár vagy tűzesettel kapcsolatban a gyártó

felelősséget nem vállal.

Megjegyzés: A (*) jellel jelzett alkatrészek extrák, csak

bizonyos modellekhez járnak, illetve a készülékkel nem

szállított, megvásárolandó alkatrészek.

Figyelem! A készüléket mindaddig ne kösse be az elektromos

hálózatba, amíg a beszerelést teljesen be nem fejezte.

Takarítás vagy karbantartás előtt minden esetben kösse ki az

elszívót az elektromos hálózatból a villásdugó kihúzása vagy

a lakás fő biztosítékának lecsapása révén.

A készülék nem arra készült, hogy gyermekek, vagy csökkent

fizikai vagy elmebeli képességekkel rendelkező, tapasztalatok

és ismeretek híján levő emberek használják, hacsak nem a

biztonságukért felelős személy felügyelete alatt, vagy ha ez a

személy a készülék használatát megtanította.

Ügyeljenek a kisgyermekekre, nehogy a készülékkel

Az elszívót szabályosan felszerelt rács nélkül soha ne

A konyhai páraelszívót SOHA nem szabad lerakó felületnek

használni, kivéve, ha kifejezetten fel van tüntetve ez a

A helyiségnek elegendő szellőzéssel kell rendelkeznie,

amennyiben a konyhai elszívót gáz és más tüzelőanyaggal

működtetett készülékekkel egyidőben használják.

Az elszívott levegőt nem szabad olyan kéménybe, füstcsőbe

vezetni, amelyet gáz vagy más tüzelőanyagok

égéstermékeinek elvezetésére használnak.

Az elszívó alatt szigorúan tilos flambírozott ételeket készíteni.

A nyílt láng használata károsítja a filtereket, tűzveszélyt

okozhat, ezért minden esetben kerülni kell.

Bő zsiradékban sütni csak ellenőrzés mellett szabad, nehogy

a túlhevült olaj vagy zsír meggyulladjon.

A füstelvezetésre vonatkozó műszaki és biztonsági

intézkedések tekintetében szigorúan be kell tartani a helyi

illetékes hatóságok előírásait.

Az elszívót gyakran kell tisztogatni, mind belülről, mind kívülről.

(LEGALÁBB HAVONTA EGYSZER, minden esetben betartva

ezen kézikönyvben kifejezetten előírt karbantartási

Az elszívó tisztántartására, valamint a filterek cseréjére és

tisztítására vonatkozó előírások be nem tartása tűzveszélyt

A páraelszívót ne használja szabályosan beszerelt izzólámpa

nélkül, mert áramütés veszélye léphet fel.

A kézikönyvben szereplő utasítások be nem tartásából

következő kellemetlenségekért, károkért vagy tűzesetekért a

gyártó nem vállal felelosséget.

A készüléken található jelzés megfelel az elektromos és

elektronikus berendezések hulladékairól szóló 2002/96/EK

európai irányelvben (WEEE) foglalt előírásoknak.

A hulladékká vált termék szabályszerű elhelyezésével Ön

segít elkerülni a környezettel és az emberi egészséggel

kapcsolatos azon esetleges negatív következményeket,

amelyeket a termék nem megfelelő hulladékkezelése

egyébként okozhatna.

A terméken vagy a termékhez mellékelt dokumentumokon

jelzés arra utal, hogy ez a termék nem kezelhető

háztartási hulladékként. Ehelyett a terméket a villamos és

elektronikus berendezések újrahasznosítását végző

telephelyek valamelyikén kell leadni.

Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi

környezetvédelmi előírások szerint kell eljárni.

A termék kezelésével, hasznosításával és

újrahasznosításával kapcsolatos bővebb tájékoztatásért

forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a

háztartási hulladékok kezelését végző társasághoz vagy

ahhoz a bolthoz, ahol a terméket vásárolta.

Az elszívót úgy tervezték, hogy kivezetett üzemmódban a

szabadba történõ kibocsátással, vagy filteres, keringtetett

üzemmódban mûködhessen.

Az elszívó a füst szabadba kivezetéséhez rendelkezik egy

felső B kivezetőnyílással (Kivezetett változat – kivezető cső és

rögzítő kengyel nem jár a készülékhez). ábra 1

Amennyiben a sütő gőz- és füst kültérbe vezetése nem

lehetséges, úgy a szűrős változatű elszívó használható 1

vagy 2 aktív szénfilter felhelyezésével (*).

A föüst és gőz így a konyhába kerül visszaforgatásra. ábra 2

Az elszívó motor nélküli modellek csak kivezetett változatban

működnek és külső elszívó egységhez (ez nem jár a

készülékhez) kell kötni őket.

ábra 3-4-5-6-7-8-9-10

A főzőkészülék felülete és a konyhai szagelszívó legalsó

része közötti minimális távolság nem lehet kisebb, mint 45cm

elektromos főzőlap, és 65cm gáz vagy vegyes tüzelésű

Ha a gázfőzőlap beszerelési utasításában ennél nagyobb

távolság szerepel, azt kellfigyelembe venni.

A hálózati feszültségnek azonosnak kell lennie a konyhai

páraelszívó belsejében elhelyezett műszaki adattáblán

feltüntetett feszültséggel. Ha az elszívó rendelkezik17

villásdugóval, csatlakoztassa egy hozzáférhető helyen

elhelyezett, az érvényben lévő szabványoknak megfelelő

dugaszoló aljzathoz. Ha nem rendelkezik csatlakozódugóval

(közvetlen csatlakozás a hálózathoz) vagy a dugaszoló aljzat

nem hozzáférhető, szereljen fel egy szabványos, kétpólusú

megszakítót, amely III. túláram-kategória esetén biztosítja a

hálózatról való teljes leválasztását, a telepítési szabályoknak

FIGYELEM! mielőtt az elszívó áramkörét visszaköti a

hálózatba és ellenőrzi, hogy az elszívó helyesen működik-e,

mindig ellenőrizze azt is, hogy a hálózati vezeték beszerelése

Figyelem! a kockázatok megelőzése érdekében a tápkábel

cseréjét csak az engedéllyel rendelkező muszaki

szervízszolgálat végezheti!

Az elszívót a legtöbb falhoz/mennyezethez alkalmas rögzítő

tiplikkel láttuk el. Mindazonáltal szakembert kérdezzen meg

arról, alkalmasak-e az anyagok az adott falhoz/mennyezethez.

A falnak/mennyezetnek elegendően erősnek kell lennie, hogy

az elszívó súlyát megtartsa.

Az elszívó szíváserősség-szabályozóval és

főzőlapvilágítás-kapcsolóval ellátott kezelőpanellel

Amikor a konyhában különösen nagy a párakoncentráció,

használja a nagyobb sebességet. Javasoljuk, hogy főzés előtt

5 perccel kapcsolja be az elszívót, és a főzés befejezése után

15 percig működtesse tovább.

Az ön elszívójára szerelt elektronikus vezérlő több

funkciós, melyek a következők:

ON-OFF MOTOR FUNKCIÓ

Az 1 számú gomb megnyomásával elindul vagy leáll a motor.

Bekapcsoláskor az elszívó automatikusan harmadik

fokozatban indul el.

6-OS GYORSASÁGI FOKOZAT A gyorsaság a 2 sz. Ćs 3 sz. Gombokkal szabályozható, ez

megjelenítödik a displayen is. Változtatható a 6 sebesség

konfigurációja (megjelenítödése), intenzív modalitásnál "H"

betű, normál modalitásnál (gyorsaságnál) "L" betűjel villog;

ehhez a művelethez az 5 (LAMP) gombot kell folyamatosan 5

másodpercig nyomva tartani. Ezt a műveletet csak lekapesolt

motorral lehet elvégezni.

TIMER (IDŐKAPCSOLÓ) FUNKCIÓ

Ezzel lehet beprogramozni a motor és a fények elzárását; a 4

számú gombot megnyomva aktiválódik a funkció, s az ettől

számított 10 percen belül a motor és a fény lekapcsolódnak. A

timer bekapcsolt állapotát a display jobb alsó részén villogó

Az 5 számú gomb megnyomásával kigyullad vagy elalszik a

KÜLÖNLEGES FUNKCIÓK Az elszívóra szerelt vezérlő jelentősen megkönnyíti a termék

karbantartását és helyes használatát.

A FÉM SZŰRŐK TISZTÍTÁSÁNAK SZÜKSÉGESSÉGE Minden 40. használati óra letelte után, a mikroprocesszor,

mely a működés szíve, egy, a displayen villogó „a” betűjellel

jelzi a zsírfogó fém szűrők tisztításának szükségességét. ez a

művelet elengedhetetlen a megfelelő szívóteljesítmény és

környezeti higiénia eléréséhez.

A szűrő kitisztítása után a figyelmeztető jelzés törléséhez, az

elszívó teljes leállítása mellett, a 2 számú gombot

folyamatosan, legalább 5 másodpercig kell nyomva tartani. A

gomb megnyomásakor a displayen feltűnik az „a” jelzés, mely

az 5 másodperc letelte után eltűnik és a mikroporocesszor

újra elkezdi számolni a 40 munkaórát, hogy ennek leteltével új

figyelmeztető jelzést adjon.

A SZÉN SZŰRŐK CSERÉJÉNEK SZÜKSÉGESSÉGE

( AMENNYIBEN EZZEL EL VAN LÁTVA AZ ELSZÍVÓ)

Ha az ön által vásárolt elszívót szűrőként használja, tehát

szén szűrőt használ a beszívott füstök tisztításához, erről

tájékoztatnia kell az elektronikus rendszer

mikroporocesszorát, mely a szűrő funkciót vezényli. ehhez, a

teljesen leállított elszívó mellett, a 4 gomb több mint 5

másodperces folyamatos nyomva tartása szükséges. A gomb

lenyomásakor a displayen megjelenik egy „ - „ jelzés ( ez azt

jelzi, hogy az elszívó szén szűrőt használ) . ettől a perctől

kezdve a mikroprocesszor minden 80 használati óra letelte

után jelzi a szén szűrő cseréjének szükségességét, egy

villogó „c” betű jelzéssel a displayen. ez a művelet

elengedhetetlen a megfelelő szívóteljesítmény és környezeti

higiénia eléréséhez.

A szűrő kicserélése után a figyelmeztető jelzés törléséhez, az

leállítása mellett a 3 számú gombot folyamatosan, legalább 5

másodpercig kell nyomva tartani. a gomb megnyomásakor a

displayen feltűnik a „c”betű- jelzés, mely az 5 másodperc

letelte után eltűnik és a mikroporocesszor újra elkezdi

számolni a 80 munkaórát, hogy ennek leteltével új

figyelmeztető jelzést adjon.18

Figyelem! Takarítás vagy karbantartás előtt minden

esetben kösse ki az elszívót az elektromos hálózatból a

villásdugó kihúzása vagy a lakás fő biztosítékának

Az elszívót gyakran kell tisztítani, mind belülről, mind kívülről

(legalább olyan gyakran, mint a zsírszűrő filterek tisztítását). A

tisztításhoz használjon semleges folyékony mosószerrel

átitatott nedves ruhát. Kerülje a súrolószert tartalmazó

mosószerek használatát.

NE HASZNÁLJON ALKOHOLT!

Figyelem! Az elszívó tisztán tartására, valamint a filterek

cseréjére vonatkozó előírások be nem tartása tűzveszélyt

okoz. Ezért felhívjuk figyelmét, hogy tartsa be az utasításokat.

A helytelen karbantartás, vagy a fent említett utasítások be

nem tartása miatt a motorban esetleg bekövetkező károk vagy

tűzesetek miatt semmiféle felelősséget nem vállalunk.

Visszatartja a főzésből eredő zsírrészecskéket.

Havonta egyszer nem agresszív tisztítószerrel, kézzel vagy

mosogatógépben, alacsony hőfokon és rövid ciklussal el kell

Mosogatógépben történő mosogatás a zsírszűrő

elszíneződését okozhatja, de ez nem változtat hatékonyságán.

Szénfilter (csak keringtetett változat esetén)

Magában tartja a főzésből származó kellemetlen szagokat.

A szénfilter telítődése többé vagy kevésbé hosszú idő alatt

történik meg, a tűzhely típusától és a zsírszűrő

tisztogatásának rendszerességétől függően. Mindenképpen

cserélni kell a betétet legalább négyhavonként.

NEM lehet kimosni vagy regenerálni

Bármilyen karbantartási munka megkezdése előtt szüntesse

meg az elszívó áramellátását, kösse ki a hálózatból.

Figyelem! Mielőtt a lámpákhoz érne, győződjön meg róla,

Amennyiben a világítás nem működik, mielőtt a műszaki

szervízszolgálatot hívná ,ellenőrizze, hogy az égők helyesen

illeszkednek-e a foglalatba.19
