MANUAL DE UTILIZADOR DFG602ORAS GORENJE

PT Instruções para montagem e utilização

de residuos urbanos o la tienda donde adquirió el producto.20

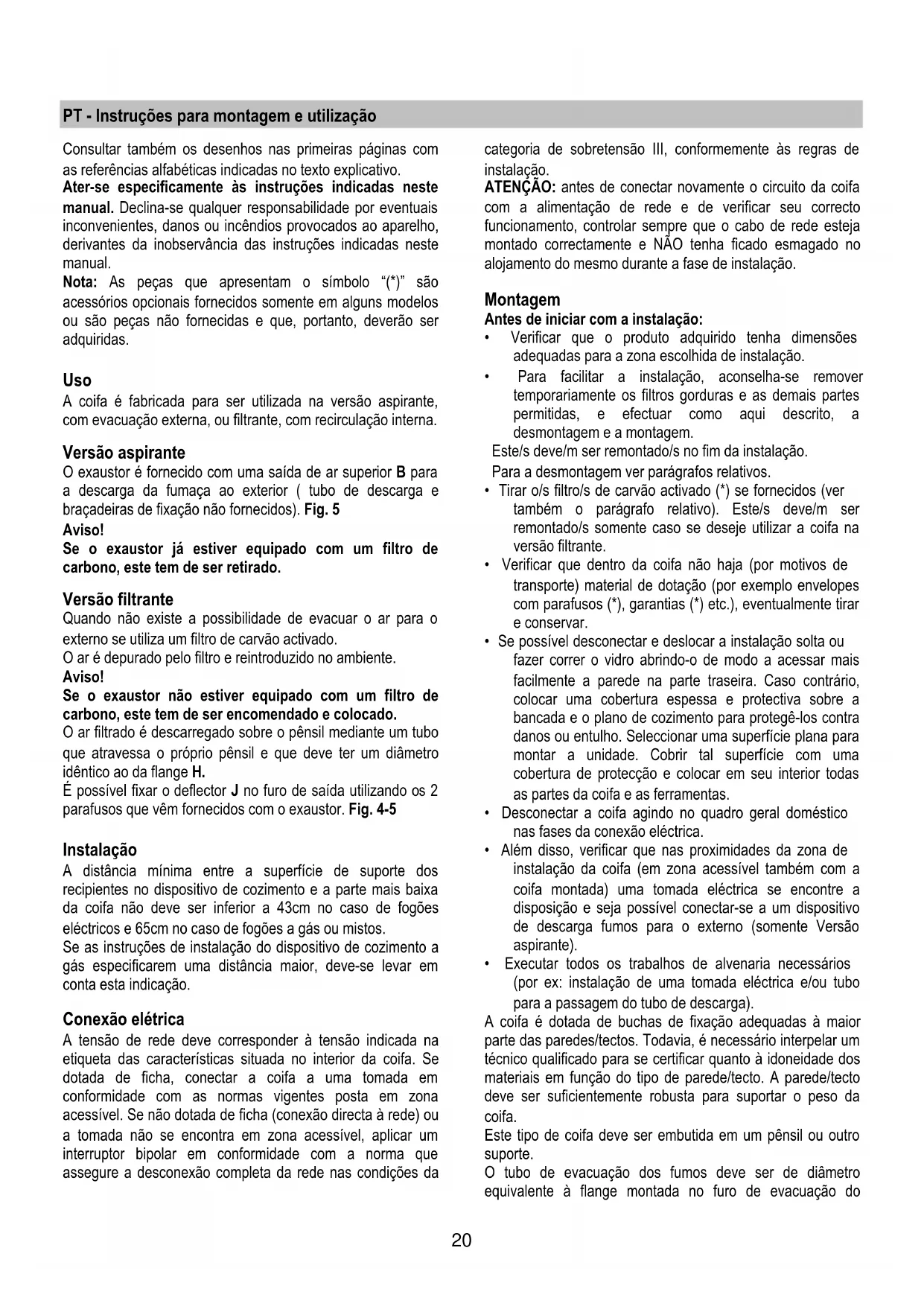

PT - Instruções para montagem e utilização

Consultar também os desenhos nas primeiras páginas com

as referências alfabéticas indicadas no texto explicativo.

Ater-se especificamente às instruções indicadas neste

manual. Declina-se qualquer responsabilidade por eventuais

inconvenientes, danos ou incêndios provocados ao aparelho,

derivantes da inobservância das instruções indicadas neste

Nota: As peças que apresentam o símbolo “(*)” são

acessórios opcionais fornecidos somente em alguns modelos

ou são peças não fornecidas e que, portanto, deverão ser

A coifa é fabricada para ser utilizada na versão aspirante,

com evacuação externa, ou filtrante, com recirculação interna.

O exaustor é fornecido com uma saída de ar superior B para

a descarga da fumaça ao exterior ( tubo de descarga e

braçadeiras de fixação não fornecidos). Fig. 5

Se o exaustor já estiver equipado com um filtro de

carbono, este tem de ser retirado.

Quando não existe a possibilidade de evacuar o ar para o

externo se utiliza um filtro de carvão activado.

O ar é depurado pelo filtro e reintroduzido no ambiente.

Se o exaustor não estiver equipado com um filtro de

carbono, este tem de ser encomendado e colocado.

O ar filtrado é descarregado sobre o pênsil mediante um tubo

que atravessa o próprio pênsil e que deve ter um diâmetro

idêntico ao da flange H.

É possível fixar o deflector J no furo de saída utilizando os 2

parafusos que vêm fornecidos com o exaustor. Fig. 4-5

A distância mínima entre a superfície de suporte dos

recipientes no dispositivo de cozimento e a parte mais baixa

da coifa não deve ser inferior a 43cm no caso de fogões

eléctricos e 65cm no caso de fogões a gás ou mistos.

Se as instruções de instalação do dispositivo de cozimento a

gás especificarem uma distância maior, deve-se levar em

conta esta indicação.

A tensão de rede deve corresponder à tensão indicada na

etiqueta das características situada no interior da coifa. Se

dotada de ficha, conectar a coifa a uma tomada em

conformidade com as normas vigentes posta em zona

acessível. Se não dotada de ficha (conexão directa à rede) ou

a tomada não se encontra em zona acessível, aplicar um

interruptor bipolar em conformidade com a norma que

assegure a desconexão completa da rede nas condições da

categoria de sobretensão III, conformemente às regras de

ATENÇÃO: antes de conectar novamente o circuito da coifa

com a alimentação de rede e de verificar seu correcto

funcionamento, controlar sempre que o cabo de rede esteja

montado correctamente e NÃO tenha ficado esmagado no

alojamento do mesmo durante a fase de instalação.

Antes de iniciar com a instalação:

• Verificar que o produto adquirido tenha dimensões

adequadas para a zona escolhida de instalação.

• Para facilitar a instalação, aconselha-se remover

temporariamente os filtros gorduras e as demais partes

permitidas, e efectuar como aqui descrito, a

desmontagem e a montagem.

Este/s deve/m ser remontado/s no fim da instalação.

Para a desmontagem ver parágrafos relativos.

• Tirar o/s filtro/s de carvão activado (*) se fornecidos (ver

também o parágrafo relativo). Este/s deve/m ser

remontado/s somente caso se deseje utilizar a coifa na

• Verificar que dentro da coifa não haja (por motivos de

transporte) material de dotação (por exemplo envelopes

com parafusos (*), garantias (*) etc.), eventualmente tirar

• Se possível desconectar e deslocar a instalação solta ou

fazer correr o vidro abrindo-o de modo a acessar mais

facilmente a parede na parte traseira. Caso contrário,

colocar uma cobertura espessa e protectiva sobre a

bancada e o plano de cozimento para protegê-los contra

danos ou entulho. Seleccionar uma superfície plana para

montar a unidade. Cobrir tal superfície com uma

cobertura de protecção e colocar em seu interior todas

as partes da coifa e as ferramentas.

• Desconectar a coifa agindo no quadro geral doméstico

nas fases da conexão eléctrica.

• Além disso, verificar que nas proximidades da zona de

instalação da coifa (em zona acessível também com a

coifa montada) uma tomada eléctrica se encontre a

disposição e seja possível conectar-se a um dispositivo

de descarga fumos para o externo (somente Versão

• Executar todos os trabalhos de alvenaria necessários

(por ex: instalação de uma tomada eléctrica e/ou tubo

para a passagem do tubo de descarga).

A coifa é dotada de buchas de fixação adequadas à maior

parte das paredes/tectos. Todavia, é necessário interpelar um

técnico qualificado para se certificar quanto à idoneidade dos

materiais em função do tipo de parede/tecto. A parede/tecto

deve ser suficientemente robusta para suportar o peso da

Este tipo de coifa deve ser embutida em um pênsil ou outro

O tubo de evacuação dos fumos deve ser de diâmetro

equivalente à flange montada no furo de evacuação do21

Para a fixação do exaustor agir da seguinte maneira:

- Posicionar o molde de perfuração no lado interior direito

do armário com a seta voltada para a borda posterior do

- Executar os furos nos pontos correspondentes às

marcas assinaladas no molde.

- Repetir o procedimento do lado esquerdo do armário.

- Se as paredes do armário tiverem 16mm de espessura,

introduzir os 4 espaçadores Z de ambos os lados do

- Colocar o exaustor e apertar os 4 parafusos nos orifícios

do armário. Utilizar os 4 parafusos N que são fornecidos

com o exaustor. Fig. 8

Instruções adicionais para a montagem

A coifa pode ser montada em móveis com várias

A parede frontal da gaveta sempre pode ser alinhada com o

móvel regulando-se oportunamente os encostos traseiros da

gaveta. Para as regulações afrouxar os parafusos “M”, fazer

os esquadros “G” correr e tornar a apertar os parafusos “M”.

Descrição do exaustor

2. interruptor velocidade do motor

3. Iluminação do plano de trabalho

4. Filtro gorduras/Grelha suporte filtro gorduras

Para abrir as grelhas de suporte do filtro para gorduras -

a. Remover completamente a gaveta extraível.

b. Mover os fechos A do suporte um em direcção do outro

(direcção “Open” conforme gravado no plástico do

c. Para retirar completamente as grelhas, manobrar as

próprias grelhas (Fig. 3).

Modelo com filtros metálicos que se auto-sustentam

Para remover os filtros para gorduras - Fig. 2.2

a. Remover completamente a gaveta extraível

b. Apertar os manípulos laterais C (alguns modelos são

fornecidos de maçanetas Z – Fig. 2.3) na direção oposta

e remover os filtros.

Para recolocar os filtros no lugar

a. Remover completamente a gaveta extraível e montar o

b. Fechar a gaveta e montar o filtro para gorduras restante.

Para abrir o suporte do painel - Fig. 2

a. Remover completamente a gaveta extraível.

b. Com base no modelo possuído:

Lâmpada de encaixe D com chaves de desengate tipo A

Deslocar as chaves de desengate do suporte uma na

direção da outra (direção “Open” como estampado na

Lâmpada de encaixe F com chaves de desengate tipo S

Deslocar as chaves como indicado pelas setas e tirar

completamente a lâmpada de encaixe de sua sede (Fig.

O exaustor é dotado de um painel de comandos com um

controlo de velocidade de aspiração e um controlo para

acender a luz de iluminação do plano de cozedura.

Usar a potência de aspiração no caso de uma maior

concentração de vapores de cozimento. Aconselhamos ligar a

aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la

em funcionamento por aproximadamente 15 minutos após o

término do cozimento.

Antes de qualquer trabalho de manutenção desconectar a

coifa da rede elétrica.

A coifa deve ser limpa freqüentemente, interna e

externamente (pelo menos com a mesma frequência com a

qual se efectua a manutenção dos filtros gorduras).

Para a limpeza use um pano humedecido com detergentes

líquidos neutros. Evite o uso de produtos contendo abrasivos.

Capta as partículas de gordura derivantes do cozimento.

Caso se encontre no interior de uma grelha de suporte,

pode ser de um dos seguintes tipos:

O filtro de papel deve ser substituído uma vez por mês ou,

se for colorido no lado superior, quando a coloração aparece

pelos furos da grelha.

O filtro esponja deve ser lavado com água quente e sabão

uma vez por mês e substituído cada 5/6 lavagens.

O filtro metálico deve ser limpo uma vez por mês, com

detergentes não agressivos, manualmente ou em máquina de

lavar louças a baixas temperaturas e com ciclo breve. Apesar

do filtro metálico para a gordura poder perder cor com as

lavagens na máquina da loiça, as suas características de

filtração não se alteram.

Desmontagem do filtro para gorduras (para modelos com

grelhas de suporte do filtro de gorduras)

Para tirar o filtro para gorduras sujo proceder da seguinte

a. Tirar a gaveta extraível e abrir as grelhas de aspiração

que suportam os filtros para gorduras,

b. Tirar os fechos de fixação Q do filtro para gorduras e

retirá-lo (Fig. 10.1) ou, no caso de filtros metálicos

especiais, pressionar as molas de plástico R (Fig. 10.2)

para desenganchá-los do lugar.22

c. Ao lavar ou substituir o filtro para gorduras, lavar

também a grelha com água morna ensaboada.

d. Montar novamente o filtro bem enxugado ou, no caso de

substituição, montar o novo filtro para gorduras.

Filtro de carvão activo (só para a versão filtrante)

Retém os odores desagradáveis produzidos durante a

A saturação do filtro de carvão activado se verifica após um

uso mais ou menos prolongado em função do tipo de cozinha

e da regularidade da limpeza do filtro de gorduras. Em todo

caso, é necessário substituir o cartucho no máximo cada 4

meses (ou quando o sistema de indicação da saturação dos

filtros - se previsto no modelo que se possui – indicar esta

Para montar e desmontar o filtro de carvão:

a. Pedir ao fornecedor o filtro a carvão activo, especificando

o modelo do exaustor possuído.

Atenção! Alguns filtros a carvão vem envolvidos numa

película transparente de plástico (para proteger a sua

propriedade filtrante ). Se assim for, retire a película antes de

b. Remover completamente a gaveta extraível.

c. Tirar os filtros para gorduras ou as grelhas.

d. Colocar o filtro de carvão activo:

1) versão com um motor: introduzir o filtro no

respectivo alojamento, ou seja, naquele que é

coberto pela grade de plástico, e rodá-lo no sentido

dos ponteiros do relógio, até este se fixar (Fig. 6).

2) versão com dois motores: para montar o filtro inseri-

lo no respectivo alojamento e fixá-lo com os

dispositivos L (Fig. 7), montando então de novo os

filtros de gordura ou as grelhas.

Para desmontar o filtro de carvão operar na ordem de

sequência de operações inversa à descrita no ponto 1) ou 2),

consoante a versão que possuir.

Substituição das lâmpadas

Desligar o aparelho da rede eléctrica;

Atenção! Antes de tocar as lâmpadas, certificar-se que

a. Tirar completamente a gaveta extraível.

b. Abrir o suporte painel ou a grelha de suporte do filtro

para gorduras posterior.

c. Substitua sempre as lâmpadas fundidas de acordo com

o provido para o seu aparelho, com lâmpadas em forma

de azeitona de máx 40W (E14), ou lâmpada de neon de

máx. 14W, ou lâmpada PL de 11W (aparelho de uma

lâmpada PL) ou PL 9W (aparelhos de duas lâmpadas

d. Fechar o suporte painel ou a grelha de suporte do filtro

para gorduras posterior.

Se a iluminação não funcionar, verifique se as lâmpadas

foram correctamente instaladas na sua sede antes de chamar

a assistência técnica.

Atenção! Não conectar o aparelho à rede eléctrica enquanto

a instalação não tiver sido totalmente completada.

Antes de qualquer operação de limpeza ou manutenção,

desligar a coifa da rede eléctrica tirando a ficha ou desligando

o interruptor geral da habitação.

O aparelho não se destina ao uso por parte de crianças ou

pessoas com capacidades físicas, sensoriais ou mentais

reduzidas e com falta de experiência e conhecimento excepto

se as mesmas não estiverem sendo supervisionadas ou

instruídas no uso da aparelhagem por parte de uma pessoa

responsável pela segurança das mesmas.

As crianças devem ser controladas de maneira que não

brinquem com o aparelho.

Nunca utilizar a coifa sem a grelha correctamente montada!

A coifa NUNCA deve ser utilizada como plano de apoio

excepto se isto não tiver sido expressamente indicado.

Quando a coifa de cozinha é utilizada contemporaneamente

com outros aparelhos a combustão de gás ou outros

combustíveis o local deve dispor de suficiente ventilação.

O ar aspirado não deve ser transportado por meio de ductos

usados para a descarga dos fumos produzidos por aparelhos

a combustão de gás ou de outros combustíveis.

É severamente proibido cozinhar alimentos directamente na

O emprego de chama livre é danoso para os filtros e pode dar

lugar a incêndios, portanto, deve ser absolutamente evitado.

A fritura deve ser feita sob controlo de modo a evitar que o

óleo superaquecido se incendeie.

No que diz respeito às medidas técnicas e de segurança a

serem adoptadas para a descarga dos fumos, ater-se

estritamente a quanto previsto pelos regulamentos das

autoridades competentes locais.

A coifa deve ser limpa frequentemente tanto interna quanto

externamente (PELO MENOS UMA VEZ POR MÊS, todavia,

respeitar quanto expressamente indicado nas instruções de

manutenção indicadas neste manual).

A inobservância das normas de limpeza da coifa e da

substituição e limpeza dos filtros comporta riscos de incêndio.

Declina-se qualquer responsabilidade por eventuais

inconvenientes, danos ou incêndios provocados ao aparelho

derivantes da inobservância das instruções indicadas neste

Este aparelho está classificado de acordo com a Directiva

Europeia 2002/96/EC sobre Resíduos de equipamento

eléctrico e electrónico (REEE).

Ao garantir a eliminação adequada deste produto, estará a

ajudar a evitar potenciais consequências negativas para o

ambiente e para a saúde pública, que poderiam derivar de um

manuseamento de desperdícios inadequado deste produto.

no produto, ou nos documentos que

acompanham o produto, indica que este aparelho não pode

receber um tratamento semelhante ao de um desperdício

Pelo contrário, deverá ser depositado no respectivo centro de23

recolha para a reciclagem de equipamento eléctrico e

A eliminação deverá ser efectuada em conformidade com as

normas ambientais locais para a eliminação de desperdícios.

Para obter informações mais detalhadas sobre o tratamento,

a recuperação e a reciclagem deste produto, contacte o

Departamento na sua localidade, o seu serviço de eliminação

de desperdícios domésticos ou a loja onde adquiriu o produto.24

NL - Montagevoorschriften en gebruiksaanwiizing
