MANUALE UTENTE 299140 GORENJE

CAPPA ASPIRANTE - Istruzioni per l'uso

Leggere attentamente il contenuto del presente libretto in

quanto fornisce importanti indicazioni riguardanti la

sicurezza di installazione, d'uso e di manutenzione.

Conservare il libretto per ogni ulteriore consultazione.

L'apparecchio è stato progettato per uso in versione

aspirante (evacuazione aria all'esterno - Fig.1B), filtrante

(riciclo aria all'interno - Fig.1A) o con motore esterno

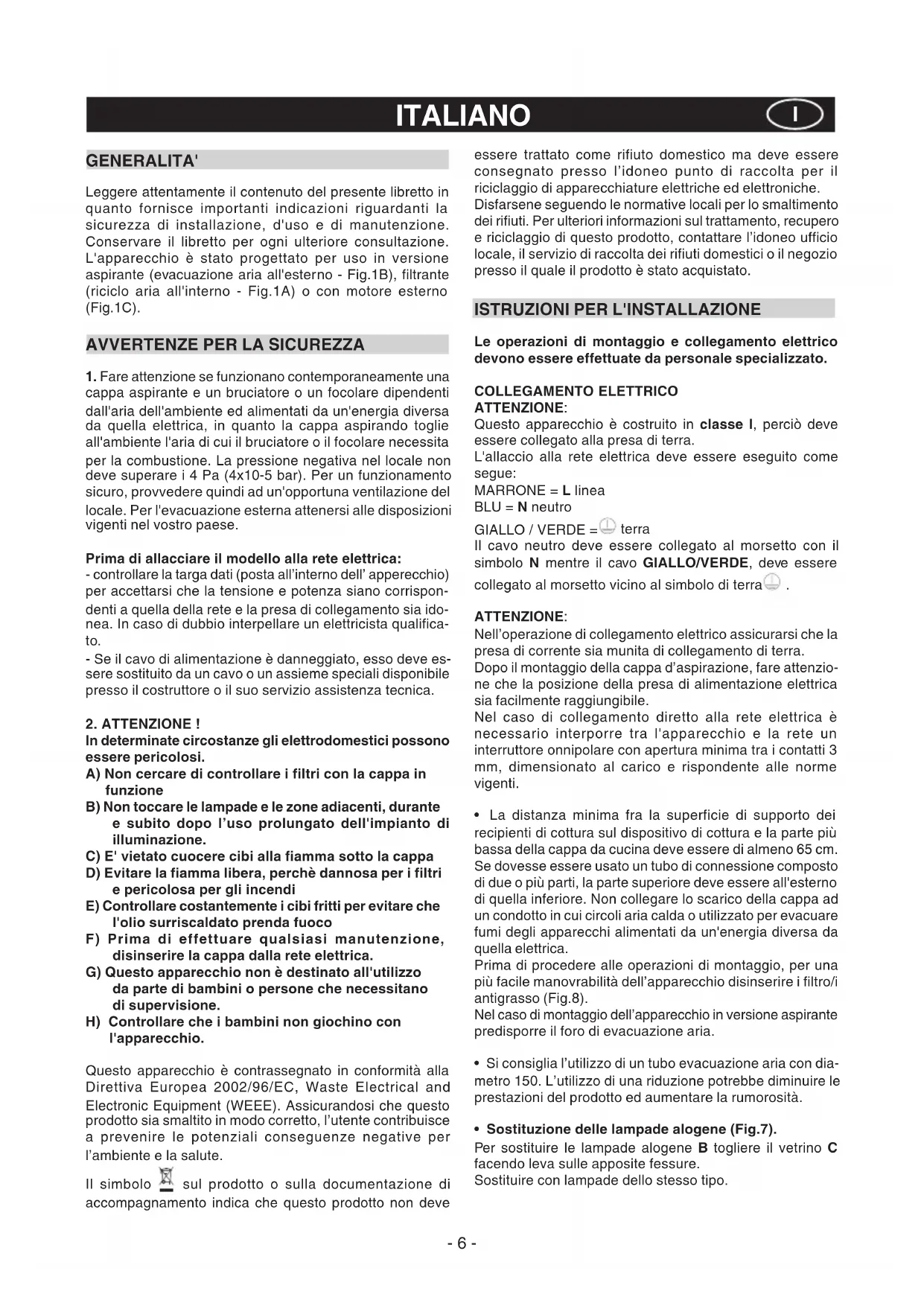

AVVERTENZE PER LA SICUREZZA

1. Fare attenzione se funzionano contemporaneamente una

cappa aspirante e un bruciatore o un focolare dipendenti

dall'aria dell'ambiente ed alimentati da un'energia diversa

da quella elettrica, in quanto la cappa aspirando toglie

all'ambiente l'aria di cui il bruciatore o il focolare necessita

per la combustione. La pressione negativa nel locale non

deve superare i 4 Pa (4x10-5 bar). Per un funzionamento

sicuro, provvedere quindi ad un'opportuna ventilazione del

locale. Per l'evacuazione esterna attenersi alle disposizioni

vigenti nel vostro paese.

Prima di allacciare il modello alla rete elettrica:

- controllare la targa dati (posta all’interno dell’ apperecchio)

per accettarsi che la tensione e potenza siano corrispon-

denti a quella della rete e la presa di collegamento sia ido-

nea. In caso di dubbio interpellare un elettricista qualifica-

- Se il cavo di alimentazione è danneggiato, esso deve es-

sere sostituito da un cavo o un assieme speciali disponibile

presso il costruttore o il suo servizio assistenza tecnica.

In determinate circostanze gli elettrodomestici possono

A) Non cercare di controllare i filtri con la cappa in

B) Non toccare le lampade e le zone adiacenti, durante

e subito dopo l’uso prolungato dell'impianto di

C) E' vietato cuocere cibi alla fiamma sotto la cappa

D) Evitare la fiamma libera, perchè dannosa per i filtri

e pericolosa per gli incendi

E) Controllare costantemente i cibi fritti per evitare che

l'olio surriscaldato prenda fuoco

F) Prima di effettuare qualsiasi manutenzione,

disinserire la cappa dalla rete elettrica.

G) Questo apparecchio non è destinato all'utilizzo

da parte di bambini o persone che necessitano

H) Controllare che i bambini non giochino con

Questo apparecchio è contrassegnato in conformità alla

Direttiva Europea 2002/96/EC, Waste Electrical and

Electronic Equipment (WEEE). Assicurandosi che questo

prodotto sia smaltito in modo corretto, l’utente contribuisce

a prevenire le potenziali conseguenze negative per

l’ambiente e la salute.

sul prodotto o sulla documentazione di

accompagnamento indica che questo prodotto non deve

essere trattato come rifiuto domestico ma deve essere

consegnato presso l’idoneo punto di raccolta per il

riciclaggio di apparecchiature elettriche ed elettroniche.

Disfarsene seguendo le normative locali per lo smaltimento

dei rifiuti. Per ulteriori informazioni sul trattamento, recupero

e riciclaggio di questo prodotto, contattare l’idoneo ufficio

locale, il servizio di raccolta dei rifiuti domestici o il negozio

presso il quale il prodotto è stato acquistato.

ISTRUZIONI PER L'INSTALLAZIONE Le operazioni di montaggio e collegamento elettrico

devono essere effettuate da personale specializzato.

COLLEGAMENTO ELETTRICO ATTENZIONE:

Questo apparecchio è costruito in classe I, perciò deve

essere collegato alla presa di terra.

L'allaccio alla rete elettrica deve essere eseguito come

Il cavo neutro deve essere collegato al morsetto con il

simbolo N mentre il cavo GIALLO/VERDE, deve essere

collegato al morsetto vicino al simbolo di terra

Nell’operazione di collegamento elettrico assicurarsi che la

presa di corrente sia munita di collegamento di terra.

Dopo il montaggio della cappa d’aspirazione, fare attenzio-

ne che la posizione della presa di alimentazione elettrica

sia facilmente raggiungibile.

Nel caso di collegamento diretto alla rete elettrica è

necessario interporre tra l'apparecchio e la rete un

interruttore onnipolare con apertura minima tra i contatti 3

mm, dimensionato al carico e rispondente alle norme

• La distanza minima fra la superficie di supporto dei

recipienti di cottura sul dispositivo di cottura e la parte più

bassa della cappa da cucina deve essere di almeno 65 cm.

Se dovesse essere usato un tubo di connessione composto

di due o più parti, la parte superiore deve essere all'esterno

di quella inferiore. Non collegare lo scarico della cappa ad

un condotto in cui circoli aria calda o utilizzato per evacuare

fumi degli apparecchi alimentati da un'energia diversa da

Prima di procedere alle operazioni di montaggio, per una

più facile manovrabilità dell’apparecchio disinserire i filtro/i

Nel caso di montaggio dell’apparecchio in versione aspirante

predisporre il foro di evacuazione aria.

• Si consiglia l’utilizzo di un tubo evacuazione aria con dia-

metro 150. L’utilizzo di una riduzione potrebbe diminuire le

prestazioni del prodotto ed aumentare la rumorosità.

• Sostituzione delle lampade alogene (Fig.7).

Per sostituire le lampade alogene B togliere il vetrino C

facendo leva sulle apposite fessure.

Sostituire con lampade dello stesso tipo.

Attenzione: non toccare la lampadina a mano nude.

• FISSAGGIO A PARETE Eseguire i fori A rispettando le quote indicate (Fig.2). Fissare

l’apparecchio al muro ed allinearlo in posizione orizzontale

con i pensili. A regolazione avvenuta fissare la cappa

definitivamente tramite le 2 viti A (Fig.5).

Per i vari montaggi utilizzare viti e tasselli ad espansione

idonei al tipo di muro (es. cemento armato, cartongesso,

ecc). Nel caso in cui le viti e i tasselli siano forniti in dotazione

con il prodotto accertarsi che siano idonei per il tipo di parete

in cui deve essere fissata la cappa.

• FISSAGGIO DEI RACCORDI TELESCOPICI DECORATIVI Predisporre l’alimentazione elettrica entro l’ingombro del

raccordo decorativo. Se il vostro apparecchio deve essere

installato in versione aspirante o in versione motore esterno,

predisporre il foro evacuazione aria. Regolare la larghezza

della staffa di supporto del raccordo superiore (Fig.3).

Successivamente fissarla al soffitto in modo che sia in asse

con la vostra cappa tramite le viti A (Fig.3) e rispettando la

distanza dal soffitto indicata in Fig.2. Collegare, mediante

un tubo di raccordo, la flangia C al foro evacuazione aria

Infilare il raccordo superiore all’interno del raccordo inferiore.

Fissare il raccordo inferiore alla cappa utilizzando le viti B

in dotazione (Fig.5), sfilare il raccordo superiore fino alla

staffa e fissarlo tramite le viti B (Fig.3).

Nel caso in cui il vostro apparecchio ha i raccordi inferiori

indicati come nella Fig.4 A, il fissaggio da effettuare è quello

raffigurato in Fig.6 A.

Per trasformare la cappa da versione aspirante a versione

filtrante, richiedere al vostro rivenditore i filtri al carbone

attivo e seguire le istruzioni di montaggio.

• VERSIONE FILTRANTE Installare la cappa e i due raccordi come indicato nel

paragrafo riguardante il montaggio della cappa nella

Per il montaggio del deviatore aria filtrante fare riferimento

alle istruzioni contenute nel kit.

Se il kit non è in dotazione, ordinarlo al Vs. rivenditore come

accessorio. I filtri al carbone attivo devono essere applicati

al gruppo aspirante posto all’interno della cappa (Fig.9-10).

• Si raccomanda di mettere in funzione l'apparecchio prima

di procedere alla cottura di un qualsiasi alimento. Si

raccamanda di lasciar funzionare l'apparecchio per 15 minuti

dopo aver terminato la cottura dei cibi, per un'evacuazione

completa dell'aria viziata.

Il buon funzionamento della cappa è condizionato da una

corretta e costante manutenzione; una particolare attenzione

deve essere data al filtro antigrasso e al filtro al carbone

• Il filtro antigrasso ha il compito di trattenere le particelle

grasse in sospensione nell’aria, pertanto è soggetto ad

intasarsi in tempi variabili relativamente all’uso

Il filtro acrilico, che si trova appoggiato alla griglia, va

sostituito quando le scritte, visibili attraverso la griglia,

cambiano colore e l'inchiostro si espande; il nuovo filtro

deve essere applicato in modo tale che le scritte siano

visibili attraverso la griglia dall'esterno della cappa.

Nel caso in cui i filtri acrilici non abbiano le scritte, oppure

siano presenti filtri metallici o a pannello in alluminio, per

prevenire il pericolo di eventuali incendi, al massimo ogni 2

mesi è necessario lavare i filtri eseguendo le seguenti

- togliere il filtro dalla griglia e lavarlo con una soluzione di

acqua e detergente liquido neutro lasciando rinvenire lo

- Sciacquare abbondantemente con acqua tiepida e lasciare

I filtri metallici e/o pannello in alluminio possono essere

lavati anche in lavastoviglie. Dopo alcuni lavaggi, se i filtri

sono in alluminio o pannello in alluminio, si possono verificare

delle alterazioni del colore. Questo fatto non dà diritto a

reclamo per l'eventuale loro sostituzione.

In caso di inadempienza delle istruzioni di sostituzione e di

lavaggio si può verificare il rischio di incendio dei filtri

• I filtri al carbone attivo servono per depurare l'aria che

viene rimessa nell'ambiente. I filtri non sono lavabili o

rigenerabili e devono essere sostituiti ogni quattro mesi al

massimo. La saturazione del carbone attivo dipende dall'uso

più o meno prolungato dell'apparecchio, dal tipo di cucina e

dalla regolarità con cui viene effettuata la pulizia del filtro

• Pulire frequentemente tutti i depositi sul ventilatore e sulle

altre superfici, usando un panno inumidito con alcool

denaturato o detersivi liquidi neutri non abrasivi.

• L’ impianto di illuminazione è progettato per l’uso durante

la cottura e non per l’uso prolungato di illuminazione gene-

rale dell’ambiente. L’uso prolungato dell’illuminazione dimi-

nuisce notevolmete la durata media delle lampade.

Tasto A = accende/spegne le luci

Tasto B = accende/spegne la cappa. L’apparecchio si

accende alla 1° velocità. Se la cappa è accesa premere il

tasto per 2 sec. per spegnere. Se la cappa si trova alla 1°

velocità non è necessario tenere premuto il tasto per

spegnere. Diminuisce la velocità del motore.

Display C = indica la velocità del motore selezionata e

l’attivazione del timer.

Tasto D = accende la cappa. Aumenta la velocità del motore.

Premendo il tasto dalla 3° velocità si inserisce la funzione

intensiva per 10’, poi l’apparecchio ritorna a funzionare alla

velocità di esercizio al momento dell’attivazione. Durante

questa funzione il display lampeggia.

Tasto E = Il Timer temporizza le funzioni, al momento

dell’attivazione, per 15 minuti dopo di che queste vengono

spente. Il Timer si disattiva ripremendo il tasto E. Quando

la funzione Timer è attiva sul display deve lampeggiare il

punto decimale. Se è in funzione la velocità intensiva il Timer

non si può attivare.

Premendo il tasto E per 2 secondi, quando l’apparecchio è

spento, si attiva la funzione “clean air”. Questa accende il

motore per 10 minuti ogni ora alla prima velocità. Durante il

funzionamento il display deve visualizzare un movimento

rotatorio dei segmenti periferici. Trascorso questo tempo il

motore si spegne e il display deve visualizzare la lettera “C”

fissa fino a quando dopo altri 50 minuti il motore riparte per

altri 10 minuti e così via. Per ritornare al funzionamento

normale premere qualsiasi tasto tranne quello delle luci.

Per disattivare la funzione premere il tasto E.

• Saturazione filtri Antigrasso/Carbone attivo:

- Quando il display C lampeggia alternando la velocità

d’esercizio con la lettera F (es.1 e F) i filtri antigrasso- 8 -

devono essere lavati.

- Quando il display C lampeggia alternando la velocità

d’esercizio con la lettera A (es.1 e A) i filtri carbone devono

Una volta ricollocato il filtro pulito bisogna resettare la

memoria elettronica premendo il tasto A per circa 5 sec.

fino a che termina di lampeggiare la segnalazione F o A

• COMANDO: ELETTRONICA (Fig.15A)

A= tasto ILLUMINAZIONE B= tasto OFF/PRIMA VELOCITA C= tasto SECONDA VELOCITA D= tasto TERZA VELOCITA E= tasto TIMER ARRESTO AUTOMATICO 15 minuti (*)

F= tasto RESET SPIA SATURAZIONE FILTRI Quando la spia “SATURAZIONE FILTRI” lampeggia i filtri

antigrasso devono essere lavati.

Quando la spia si accende senza lampeggiare i filtri

antigrasso devono essere lavati ed i filtri al carbone sostitu-

iti (nel caso di funzionamento nella versione ricircolo). Una

volta completata questa operazione, premere sul tasto per

- ELETTRONICA (Fig.15B)

la simbologia è di seguito riportata:

A= tasto ILLUMINAZIONE B= tasto OFF C= tasto PRIMA VELOCITA’

D= tasto SECONDA VELOCITA’

E= tasto TERZA VELOCITA’

F= tastoTIMER ARRESTO AUTOMATICO 15 minuti (*)

Se il vostro apprecchio è provvisto della funzione velocità

INTENSIVA, tenere premuto per 2 secondi circa il tasto E e

questa verrà attivata per 10 minuti dopo di che ritornerà

alla velocità precedentemente impostata.

Quando la funzione è attiva il LED lampeggia. Per

interromperla prima dei 10 minuti premere di nuovo il tasto

E Premendo il tasto F per 2 secondi (a cappa spenta) si atti-

va la funzione “clean air”. Questa funzione fa accendere il

motore per 10 minuti ogni ora alla prima velocità. Appena

attivata la funzione, il motore parte alla 1° velocità per la

durata di 10 minuti durante i quali devono lampeggiare con-

temporaneamente il tasto F e il tasto C. Trascorso questo

tempo il motore si spegne ed il led del tasto F rimane acce-

so di luce fissa fino a quando dopo altri 50 minuti riparte il

motore alla prima velocità e i led F e C

peggiare per 10 minuti e così via. Premendo qualsiasi tasto

ad esclusione delle luci la cappa torna al suo funzionamen-

to normale immediatamente (es. se premo il tasto D si

disattiva la funzione “clean air” e il motore va subito alla 2°

velocità; premendo il tasto B la funzione si disattiva)

(*) La funzione “TIMER ARRESTO AUTOMATICO” ritarda

l’arresto della cappa, che continuerà a funzionare alla velo-

cità d’esercizio in corso al momento dell’accensione di que-

sta funzione, di 15 minuti.

• Saturazione filtri Antigrasso/Carbone attivo:

- Quando il tasto A lampeggia con una frequenza di 2 sec.

i filtri antigrasso devono essere lavati.

- Quando il tasto A lampeggia con una frequenza di 0,5

sec. i filtri carbone devono essere sostituiti.

Una volta ricollocato il filtro pulito bisogna resettare la

memoria elettronica premendo il tasto A per circa 5 sec.

fino a che termina di lampeggiare.

• COMANDI: (Fig.11-12A) MECCANICI (Fig.12B)

ELLITTICI la simbologia è di seguito riportata:

A= tasto ILLUMINAZIONE B= tasto OFF C= tasto PRIMA VELOCITA’

D= tasto SECONDA VELOCITA’
