MANUALE UTENTE RSS280 RYOBI

Attenzione! E' importante leggere le istruzioni contenute nel presente manuale prima di montare il prodotto, svolgere le operazioni di manutenzione sullo stesso e metterlo in funzione.

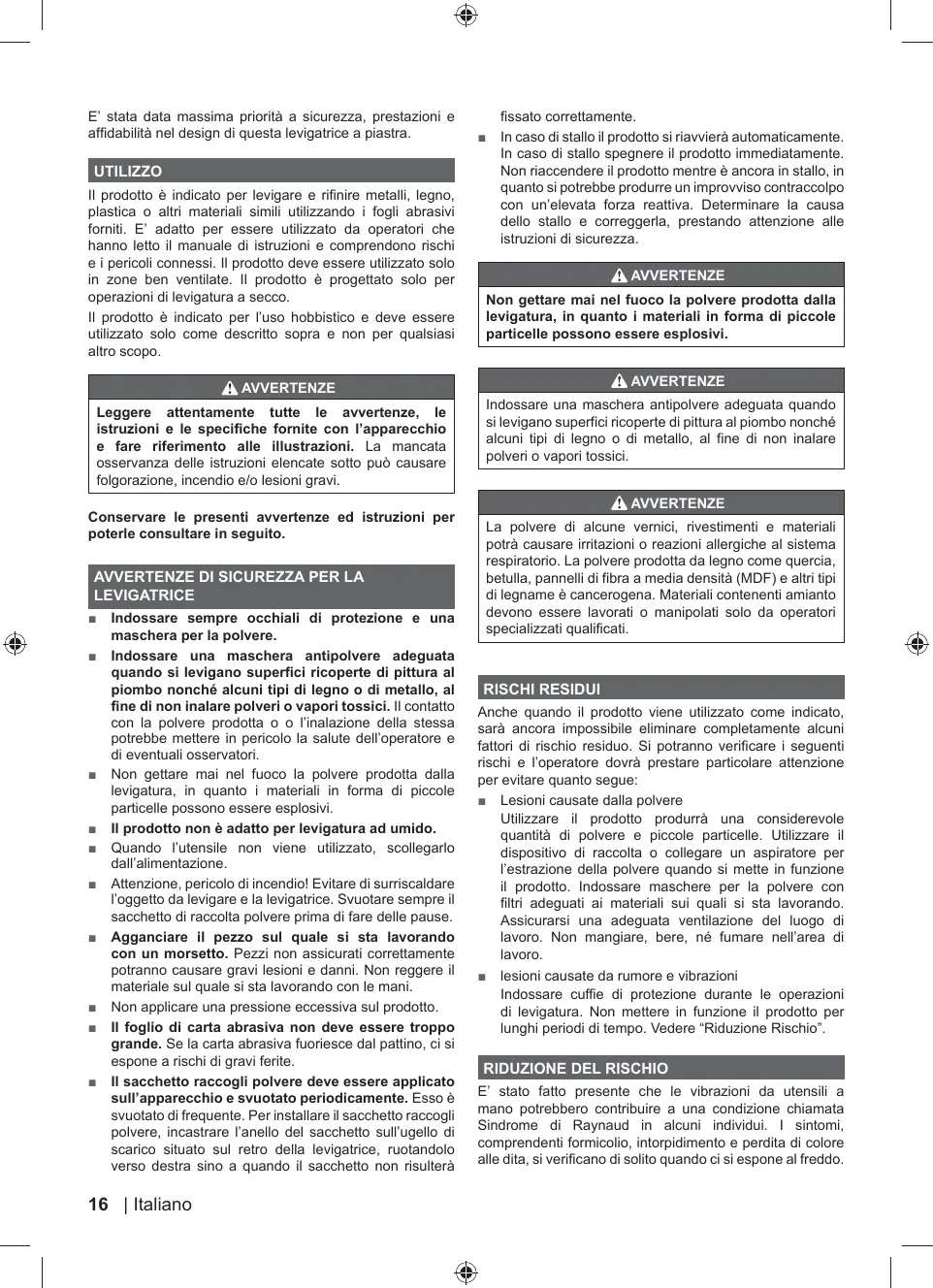

E' stata data massima priorita a sicurezza, prestazioni e affidabilità nel design di但这a levigatrice a piatra.

UTILIZZO

Il prodotto è indicate per levigare e rfinire metalli, legno, plastica o altri materiali simili utilizzando i fogli abrasivi forniti. E' adatto per essere utilizzato da operatori che hanno letto il manuale di istruzioni e comprendono rischi e i pericoli connessi. Il prodotto deve essere utilizzato solo in zone ben ventilate. Il prodotto è progettato solo per operazioni di levigatura a secco.

Il prodotto è indicato per l'uso hobbistico e delve essere utilizzato solo come descritto sopra e non per qualsiasi altro scopo.

AVVERTENZE

Leggere attendamente tutte le avventenze, le istruzioni e le specifiche fornite con l'appareccchio e fare riferimento alle illustrazioni. La mancata osservanza delle istruzioni elencate molto可能导致 folgorazione, incendio e/o lesioni gravi.

Conservare le presenti avertenze ed istruzioni per poterle consultare in seguito.

AVVERTENZE DI SICUREZZA PER LA LEVIGATRICE

• Indossare sempre occhiiali di protezione e una maschera per la polvere.
• Indossare una maschera antipolvere adeguata quando si levigano superfici ricoperte di pittura al piombo nonché alcuni tipi di legno o di metallo, al fine di non inalare polveri o vapori tossici. Il contagto con la polvere prodotta o o l'inalazione della stessa potrebbe mettere in pericolo la salute dell'operaatore e di eventuali osservatori.
  Non gettare mai nel fuco la polvere prodotta alla levigatura, in quanto i materiali in forma di piccole particelle possono essere esplosivi.
  Il prodotto non è adatto per levigatura ad umido.
• Quando l'utensile non viene utilizzato, scollegarlo dall'alimentazione.
  Attenzione, pericolo di incendio! Evitare di surriscaldare l'oggetto da levigere e la levigatrice. Svuotare sempre il sacchetto di raccolta polvere prima di fare delle pause.
• Agganciare il pezzo sul quale si sta lavorando con un morsetto. Pezioni non assicurati correttamente potanno causare gravi leSIONe e danni. Non reggere il materiale sul quale si sta lavorando con le mani.
  Non applicare una pressione eccessiva sul prodotto.
  Il foglio diarta abrasiva nondevessere troppo grande. Se la carta abrasiva fluorisce dal pattino, ci si espona rischidraviterite.
  Il sacchetto raccogli polvere deve essere applicato sull'apparecchio e svuotato periodicamente. Esso è svuotato di frequente. Per installare il sacchetto raccogli polvere, incastrare l'anello del sacchetto sull'ugello di scarico situato sul retro della levigatrice, ruotandolo verso destra sino a quando il sacchetto non risulterà

fissato correttamente.

In caso di stallo il prodotto si riavviera automaticamente. In caso di stallo spegnere il prodotto immediatamente. Non riaccendere il prodotto quando è alcora in stallo, in quanto si potrebbe produre un improviso contraccolpo con un'elevata forza reattiva. Determinare la causa dello stallo e correggerla, prestando attenzione alle istruzioni di sicurezza.

AVVERTENZE

Non gettare mai nel fuoco la polvere prodotta alla levigatura, in quanto i materiali in forma di piccole particelle possono essere esplosivi.

AVVERTENZE

Indossare una maschera antipolvere adeguata quando si levigano superfici ricoperte di pittura al piombo nonché alcuni tipi de legno o di metallo, al fine di non inalare polveri o vapori tossici.

AVVERTENZE

La polvere di alcune vernici, rivestimenti e materiali potraccause irritazioni o reazioni allergiche alsystema respiratorio. La polvere prodotta da legno come quercia, betulla, pannelli di fibra a media densità (MDF) e altri tipi de legname e cancerogena. Materiali contenti amianto devono essere lavorati o manipolati solo da operatori specializzati qualificati.

RISCHI RESIDUI

Anche quando il prodotto viene utilizzato comeindicato, Sara èncora impossibile eliminare completamente alcuni fattori di rischio residuo. Si potranno verificare i seguenti rischi e l'operaore dovrá prestare particolare attenzione per evitare quanto segue:

Lesioni causate alla polvere

Utilizzato il prodotto produrra una considerevole quantità di polvere e piccole particelle. Utilizzato il dispositivo di raccolta o collegare un aspiratore per l'estrazione della polvere quando si mette in funzione il prodotto. Indossare maschere per la polvere con filtri adeguati ai materiali sui quali si sta lavorando. Assicurarsi una adeguata ventilazione del luogo di lavoro. Non mangiare, bere, né fumare nell'area di lavoro.
lesioni causate da rumore e vibrazioni

Indossare cuffe di protezione durante le operazioni di levigatura. Non mettere in funzione il prodotto per lunghi periodi di tempo. Vedere "Riduzione Rischio".

RIDUZIONE DEL RISCHIO

E' stato fatto presente che le vibrazioni da utensili a mano potrebbero contribuire a una condizione chiamata Sindrome di Raynaud in alcuni individui. I sintomi, comprehenditi formicolio, intorpidimento e perdita di colore alle dita, si verificano di solito quando ci espone al freddo.

Fattori ereditari, esposizione a freddo e umidità, una dietascorretta, fumo e condizioni di lavoro non sicure potrannocontribuire allo sviluppo di quosti sintomi. è possibileprendere delle precauzioni per ridurre les vibrazioni:

• Tenere il corpo al caldo a basse temperature. Quando si utilizes l'utensile, indossare quanti e tenere le mani e i polsi caldi. Le basse temperature contribuiscono a causare la Sindrome di Raynaud.
• Dopo aver utilizzato l'utensile per un certo periodo,fare degli esercizi per stimolare la circolazione del sangue.
• Fare spesso delle pause. Limitare la quantità di esposizione giornaliera.

Nel caso in cui si provino i sintomi di esta condizione, interrompere immediatamente l'utilizzo dell'utensile e consultare un dottore.

AVVERTENZE

L'utilizzo prolongato dell'utensile potrà causare o aggrevare lesions più existenti. Quando si utilizeszone this utensile per periodi di tempo prolongati, assicurarsi di fare sempre delle pause regolari.

FAMILIARZZARE CON IL PRODOTTO

Vedere a pagina 93.

1. Interruftore On/Off (Acceso/Spento)
2. Variatore di velocità
3. 1/3 Pattino di foglio
4. Pinza
5. Sacchetto di raccolta polvere
6. Impugnatura con superficie isolata antiscivolo
7. Carta vetrata adesiva
8. Carta abrasiva standard

SCELTA DELLA CARTA ABRASIVA

La scelta del formato, della grana e del tipo di carta abrasiva è estremamente importante se si desidera ottener una levigatura di qualità. Per le operazioni di sgrossatura, si raccomanda di utilizzare abrasivi sintetici come l'allumina o il carburo di silicio. Gli abrasivi naturali, comme la Selce o il granato, sono infatti troppo teneri e pertanto il loro impiego per la levigatura di sgrossatura non sarebbe economico.

In linea generale, una grana grossa consente di rimuovere la quantità di materiale più consistente, perché una grana fine permette di ottenere una levigatura di finitura. Lo stato della superficie da levigare consente di scegliere il formato della grana da utilizzato. Se la superficie appeare ruvida, iniziare la levigatura con una carta a grana grossa sino ad ottenere una superficie uniforme. In seguito, è possible utilizzato una carta a grana media per eliminare le scalfitture lasciate alla carta a grana grossa e terminare con una carta a grana fine per lucidare la superficie. Levigare con agli formato di carta sino a quando la superficie non risulta uniforme.

AVVERTENZE

NONutilizzarelelevigatrice Senza carta abrasiva,onde evitaredanneggiareil pattino.

Utilizzato raccomandato del foglio/cuscinetto di levigatura

Carta abrasiva con grana 80

Levigatura

grossolana

Questo prodotto non dovrà mai essere collegato all'alimentazione quando si montano le sue parti, svolgono regolazioni, operazioni di pulizia e manutenzione o quando il prodotto non viene utilizzato. Scollegare il prodotto per prevenir l'avvio accidentale che potraccause gravi lesioni.

• Quando si svolgono operazioni di manutenzione, utilizzare solo parti di ricambio originali della ditta produttrice. Utilizzare parti di ricambio diverse potrebbe causare rischi o danneggiare il prodotto.
  Evitare di utilizzato solventi quando si puliscono le parti in plastica. La maggior parte dei materiali plastici rischia di essere danneggiata dall'uso dei solventi disponibili in commercio. Utilizzato un panno pulito per rimuoverlo lo sporco, la polvere, ecc.
  Non lasciare che liquidi per freni, benzina, prodotti a base di petrolio, oli penetranti, ecc, entrino in contatto con le parti in plastica. Tali prodotti chimici contengono sostanze che possono danneggiare, indebolire o distruggere la plastica.
• Indossare sempre occhiali di sicurezza o occhiali di sicurezza con schermi laterali durante le operazioni con l'elettroutensile o quando si aspire della polvere. Nel caso in cui si preveda che le operazioni di lavoro causeranno polvere, indossare sempre una mascherà anti-polvere.
  Se il cavo di alimentazione è danneggiato delve essere sostituito solo alla ditta produttrice o dal centro servizi autorizzato per evitare eventuali rischi. Contattare il centro servizi autorizzato.
  Per una maggior sicurezza e affidabilità, tutte le riparazioni dovranno essere svolte da un centro servizi autorizzato RYOBI.

AVVERTENZE

Gli apparecchi elettrici utilizzati su prodotti in fibra di vetro,lastre di gesso o pannelli di rivestimento tendono ad usurarsi più rapidamente e a presentare precoci problemi di funzionamento dal momento che trucoli e segatura prodotti da tali materiali risultano molto abrasivi nei confronti dei componenti di apparecchi elettrici quali gli ingranaggi,le spazzole,gli interruttori,ecc. Si raccomanda di utilizzato l'utensile per operazioni di lavoro lunghe su quosti materiali.

AVVERTENZE

Non utilizzato aria compressa per rimuovere la polvere dal prodotto. Questa pratiche è pericolosa e potra causare a sporco e sabbia di essere soffiati versuso occhi di operatori ed eventuali osservatori causando lesioni.

LUBRIFICAZIONE

Tutti i cuscinetti in quello prodotto sono stati lubricativi con una quantità di lubricificante ad alto indice di viscosità per tutte la durata del prodotto nelle normali condizioni di funzionamento. Di risultenza, non è necessario effettuare alcuna lubrificazione supplementare.

PULIZIA DEI FOGLI DI CARTA ABRASIVA

I fogli di carta abrasiva forniti in dotazione con esta levigatrice sono riutilizzabili. è pertanto importante pulirli regolarmente per rimuovere la polvere e le particelle che si accumulano sulla superficie nel corso delle diverse operazioni di levigatura.

Per pulire i fogli di carta abrasiva, strofinarli con un pezzo di gomma dura. Si può utilizzato, ad esempio, la sua di una scarpa pulita.

TUTELA DELL'AMBIENTE

Riciclare le matériel prime anziché gettarle tra i rifiuti domestici. Per tutelare l'ambiente, l'appareccchio, gli accessori e gli imballaggi devono essere smaltiti separatamente.

SIMBOLI SUL PRODOTTO

Allarme di sicurezza

V Volt

Hz Hertz

Corrente alternata

W Watt

n. Velocità a vuoto

min^-1 Numero di giri o di movimenti al minuto

Diametro orbitale

Conformità CE

Marchio di conformità EurAsian

Marchio di conformità ucraino

Classe II con doppio isolamento

Indossare cuffie di protezione

Indossare occhiali di protezione

Leggere attentamente le istruzioni prima di avviare l'utensile.

I prodotti elettrici non devono essere smaltiti con i rifiuti domestici. Vi sono strutture per smaltire tali prodotti. Informarsi presso il proprio Comune o rivenditore di sicurezza per smatte adeguatamente tali rifiuti.

SIMBOLI NEL MANUALE

Collegare all'alimentazione.

Scollegare dall'alimentazione.

Parto o accessori venduti separatamente

Blocco

Sblocco

Note

Spento

Acceso

Senza forza

Conforza

I seguito significi indicano i livelli di rischio associati a quello prodotto.

PERICOLO

Indica una situazione immeditatamente pericolosa che, se non evitata, potrà causare gravi lesioni o morte.

AVVERTENZE

Indica una situazione potenzialmente pericolosa che, se non evitata potrà causare gravi lesioni o morte.

ATTENZIONE

Indica una situazione potenzialmente pericolosa che, se non evitata, potra causare lesioni minori o moderate.

ATTENZIONE

(Senza significo di allarme in materia di sicurezza) Indica una situazione che può provocare danni materiali.

Il livello di vibrazioni indicate in istoque foglio informativo e stipato misurato seguito un test svolto secondi i requisiti indicati dallo standard EN62841 e potra essere utilizzato per paragoronare un utensile con un allro. Potra essere utilizzato per una valutazione preliminare dell'esposizione a vibrazioni. Il livello dichiarato di emissioni di vibrazioni viene indicatoro tenendo conto delle applicazioni principali dell'ultensile. Comunque se l'ultensile viene utilizzato per applicazioni diverse con accessori diversi o non viene correttamente conservato, il livello delle vibrazioni potra variare. Ci potra significativamente augmentare il livello di esposizione alle vibrazioni durante il periodo di lavoro totale.

Una valutazione del livello di esposizione alle vibrazioni dovr'a inoltre prendere in considerazione i tempi in cui l'utensile viene spento e è accesso ma non viene utilizzato. Ciò può significativmente riduire il livello di esposizione in un periodo totale di funzionamento. Ulteriori risure di sicurezza per proteggere l'operatore dagli effetti delle vibrazioni come: conservare correttamente l'utensile e i loro accessori, tenere le mani calde e organizzare i tempi di lavoro.

NL WAARSCHUWING

IT CONDIZIONI DI VALIDITA DELLA GARANZIA RYOBI

In aggiunta ai diritti di legge risultanti dall'acquisto, il prodotto è coperto alla garanzia sulla descritta.

1. Il periodo di garanzia è di 24 anni per i consumatori, a decorrere alla dati di acquisto del prodotto. La data deve essere documentata da una fattura o altra prova d'acquisito. Il prodotto è progettato e destinato solo all'utilizzo privato dei consumatori. Pertanto non viene fornita alcuna garanzia in caso di uso professionale o commerciale.
2. Per una seriese di utensili elettrici (CA/CC) è possible prolongare il periodo di garanzia或者其他 descrizione, registradosi sul situ web www. ryobitools.eu. Gli utensili per i quali è possible prolongare il periodo di garanzia sono chiaramente indicate nei negozio /e sulle confezioni e nella documentazione dei prodotti. L'utente delve registrazione online l'ultinese acquistato entro 30 giorni alla data di acquistto. L'utente più registrarsi per la garanzia prolongata nel proprio paese di Residence, se quello è elevato nel modulo di-registration online dove esta opzione sua valida. Inoltre gli utenti devono fornire il proprio consenso alla conservazione dei dati da immetttere online e devono accettare le condizioni generali. La conferma di-registration, inviata tramite e-mail, e la fattura originaleindicante la data di acquistoto, cosituiiranno la prova della garanzia prolongata.

3. La garanzia copire tutti i detfitti del prodotto durante il periodo di garanzia, risultati da manodopera o materiali alla data de acquisto. La garanzia è limitata alla riparazione e/o sostituzione e non include alcun altrio obbligo quali, a mero tuito esemplificativo, i danni incidentali o consequencesiali. La garanzia non è valide se il prodotto è stato usato scorrattamente, in modo contrario al manuale di struzioni o se è stato collegato in modo errato. La garanzia non è valide per:

4. qualsiasi danno al prodotto dovuto a manutenzione errata;

5. qualsiasi prodotto che sua stato alterato o modificato;
6. qualiasi prodotto le cui marcature di identificazione originali (marchi di fabbrica, numero di serie) siano state cancellate, alterate o rimoso;
7. qualsiasi danno causato alla non osservanza delle istruzioni del manuale;
8. qualsiasi prodotto privo di omologazione CE;
9. qualiasi prodotto che sua stato sottoposto a un tentativo di riparazione da parte di un professionista non qualificato oppure sulla previa autorizzazione di Techronic Industries;
10. qualiasi prodotto collegato a un'alimentazione errata (per ampere, tensione, frequence);
11. qualiasi danno causato da influenze esterne (chimiche, fisiche, urti) o sostanze estranee;
12. la normale usura delle parti di ricambio;
13. uso inappropriato, sovraccarico dell'utensile;
14. uso di accessori o parti non omologate;

15. accessori per utensilii eletricii forniti con l'utensile o acquistati separatamente. Questa escludione comprende, a mero titolo esemplificativo, punte per caccavigi, punte per trapani, dischi abrasivi, carta vetrata, lame e guide laterali;
    componenti (parti e accessori) soggetti alla normale usura compresi, a mero titolo esemplificativo, kit di servizio e manutenzione, spazzole al carbonio, cuscinetti, mandrini, attacchi per punte a vite autoperforante, cavi di alimentazione, maniglia ausilierale, custodi di trasporto, piastre di levigatura, sacchetti per la polvere, tubi di scarico della volvere, rondelle di felto, permi e molle per avvitatori ecc.

16. Per la manutenzione il prodotto devesserè spedito o portato presso uno dei centri assistenza autorizzati RYOBI elencati per每一天 paese nel segunte elenco di indirizzi dei centri. In alcuni paesi il rivenditore locale RYOBI si incarica di inviare il prodotto all'organizzazione di assistenza RYOBI. Quando s他们会 invia un prodotto a un centro assistenza RYOBI, imballarlo in modo sicuro perché contentuti pericolosi come la benzina, apporre l'indirizzo del mittente e lavoragrario da una breve descrizione del guasto.

17. La riparazione/sostituzione ai sensi della presente garanzia è gratuta. Non costituise un prolongamento o un nuovo inizio del periodo di garanzia. Le parti gli utensili scambiati diventano da sua propietà. In alcuni paesi iosti di consegrà o di spedizione postale devono essere pagati dal mittente. I diritti di legge derivanti dall'acquisto dell'utensile rimangono inalterati.
18. La presente garaznia é valida en Unione Europea, Svizzera, Islanda, Norwegia, Liechtenstein, Turchia e Russia. Al di fuori di tali aree contattare il rivenditore autorizzato RYOBI per sapere se é valida un'altra garaznia.

CENTRO SERVIZI AUTORIZZATO

Per individuale il più vicinato centrali servizi autorizzato, visitare il site http:// it.rybitools.eu header/service-and-support/service-agents.

NRYOBI 們 GARANTIEVOORWAARDEN

Si dichiara con la presente che il prodotto

1/3 Levigatrice a fogli

Marca: RYOBI

Numero modello: RSS280

Gamma numero serial: 46240201000001 - 46240201999999

é conforme alle seguente Direktive Europee e ai seguente standard ammonizzati 2006/42/EC, 2014/30/EU, 2011/65/EU

EN55014-1:2006+A1:2009+A2:2011, EN55014-2:2015, EN61000-3-2:2014,

EN61000-3-3:2013, EN62841-1:2015, EN62841-2-4:2014

La documentoazione RoHS è stata compilata comme indicato dalle norme EN 50581:2012

C

Andrew John Eyre (BEng, CEng, MIE)

Vice-Presidente, Dipartimento Regolazioni & Sicurezza

Autorizzato per compilare il file tecnico:

Alexander Krug, Direttore Amministrativo

Techtronic Industries GmbH

Ovime izjavljemo da su proizvodi

1/3 Oscilatorna brusilica

Marka: RYOBI

Broj modela: RSS280

Raspon serijskogbroja:46240201000001-46240201999999

uskladen sa lijedecim Europskim Direktivama i usklaidenim normama

2006/42/EC, 2014/30/EU, 2011/65/EU

EN55014-1:2006+A1:2009+A2:2011, EN55014-2:2015, EN61000-3-2:2014,

EN61000-3-3:2013, EN62841-1:2015, EN62841-2-4:2014

RoHS dokumentacija sukladna je EN 50581:2012

Andrew John Eyre (BEng, CEng, MIE)
