MANUALE UTENTE NK24N9804VB SAMSUNG

IT Istruzioni di montaggio e d'uso

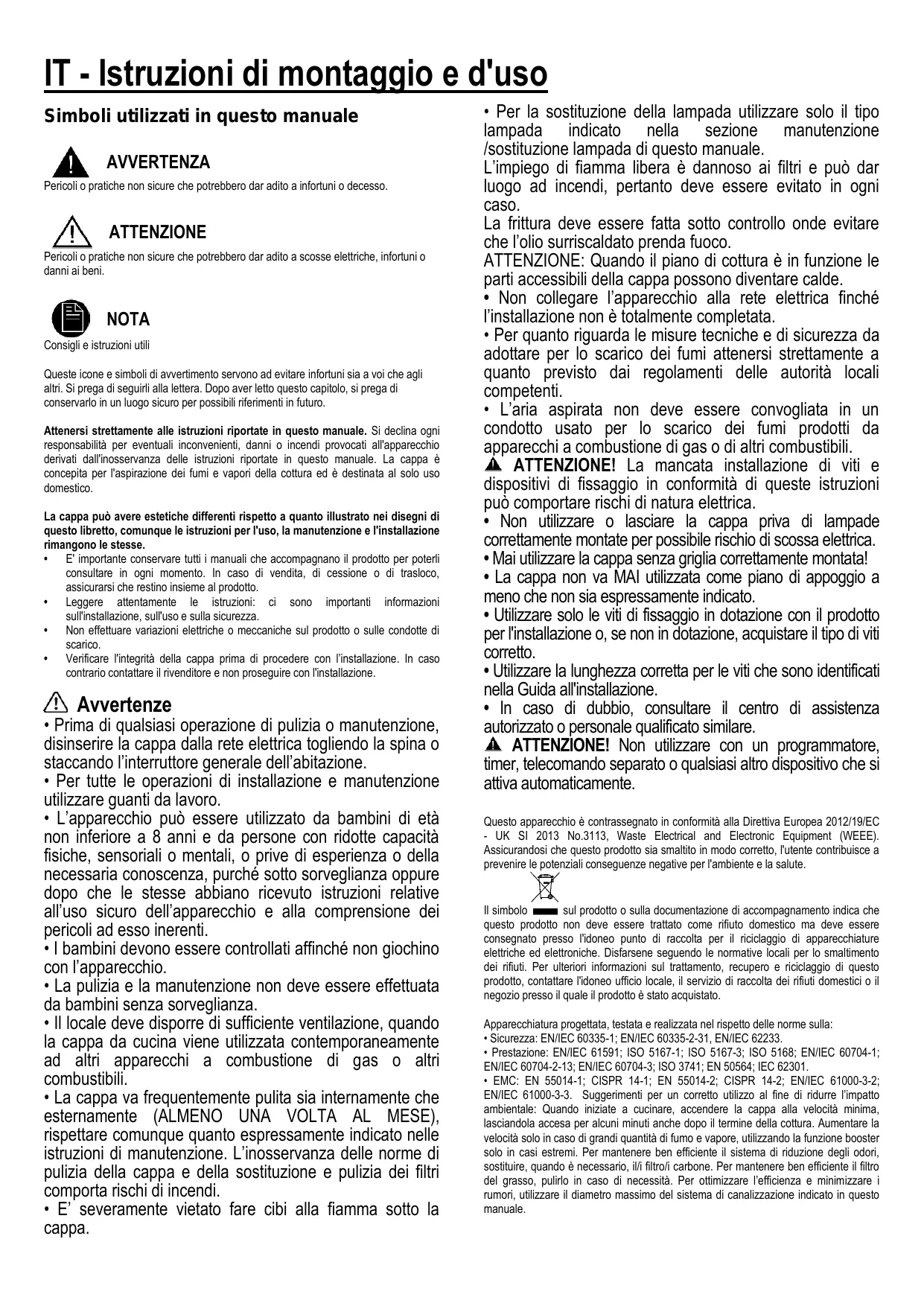

IT - Istruzioni di montaggio e d'uso

Simboli utilizzati in quello manuale

AVVERTENZA

Pericoli o pratiche non sicure che potrebbero dar adito a infortuni odecesso.

ATTENZIONE

Pericoli o pratiche non sicure che potrebbero dar adito a scosse elettriche, infortuni o danni ai beni.

NOTA

Consigli e struzioni utili

Queste icone e significi di avventamento servono ad evitare infortuni sua voi che agli altri. Si prega di seguirli alla lettera. Dopo aver fatto quello capitolo, si prega di conservarlo in un luogo sicuro per possibili riferimenti in futuro.

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

La cappa può essere estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunique le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

• E'importante conservare tutti i manuali che arrivagnano il prodotto per poterli consultare in agli giorni. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
• Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
  Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
• Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

Avvertenze

• Prima di qualsi asi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
• Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro.
• L'apparecchio più essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, perché sotto sorvegianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli adesso inerenti.
• I bambini devono essere controllati affinché non giochino con l'apparecchio.
• La pulizia e la manutenzione non deve essere effettuata da bambini alla sorveglianza.
• Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.
• La cappa va frequentlymente pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunique quando espressamente indicate nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

• E' severamente vietato fare cibi alla fiamma sotto la cappa.

• Per la sostituzione della lampada utilizzare solo il tipo lampada indicatoro nella sezione manutenzione /sostituzione lampada di questo manuale.
  L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in agli caso.
  La frittura delve essere fissa fatto controlo one evitare che l'olio surriscaldato prenda fuoco.
  ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono divertare calde.

• Non collegare l'apparecchio alla rete elettrica finché l'installazione non è totalmente completata.
• Per quanto riguarda le misure tecliche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
• L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
  ATTENZIONE! La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni cui lo sono comporte rischi di natura elettrica.
• Non'utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Maiutilizzare la cappa senza griglia correttamente montata!
• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espessamente indicato.
• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.
• Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'installazione.
• In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.
  ATTENZIONE! Non utilizzato con un programmatore, timer, telecomando separato o qualsiasi altro dispositivo che si attiva automaticamente.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC - UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequencese negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di arrivapagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di ragcolla per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di ragcolla dei rifiuti domestici o il negotio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:
- Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233
- Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale: Quando iniziate a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minutianche o后再o il termine della cottura. Augmente la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenenere ben efficente il systema di riduzione degli odori, sostituire, quando è necessario, il/i filtrato carbone. Per Maintainere ben efficente il filtrato del grasso, pulirlo in caso di necessità. Per ottimizzazione l'efficienza e minimizzazione i rumori, utilizzare il diametro massimo del systema di canalizzazione indicate in quello manuale.

Per maggiori informazioni sull'impegno ecologico di Samsung e gli obblighi normativi specifici del prodotto es. REACH, WEE, Batterie visitare la categoria: samsung.com/uk/aboutsamsung/ samsungelectronics/corporatecitizenship/data_comer.html

Utilizzazione

La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

La cappa è realizzata per essere utilizzata in versione aspirante ad evacuatione esterna o filtrante a ricircolo interno.

Versione aspirante

I vapore vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

ATTENZIONE!

Il tubo di evacuation non è fornito e va acquistato.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

ATTENZIONE!

Se la cappa è provista di filtrò/ia carbone, quello/i deve/devono essere rimioso/i.

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinera una diminuzione delle prestazioni di aspirazione ed un drasticio aumento della rumorosità.

Si declina perci uomini responsabilità in merito.

! Usare un condotto lungo il minimo indispensable.

! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).

! Evitare cambiamenti drastici di sezione del condotto.

Se si vuole utilizzato in versione aspirante rimuovere i filtri al carbone alla cappa.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Perutilizzare la cappa in这名 versione è necessario installare unsystema di filtraggio aggiuntivo a base di carboni attivi.

Installazione

• La distanza minima fra la superficie di supporto dei recipienti sul disposativo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 45 cm in caso di cucine elettriche e di 60cm in caso di cucine a gas o miste.

Se le istruzioni di installatione del dispositivo di cottura a gas specificano una distance maggiore, bisogna tenerneconto.

*vericare la regolazione locale prima dell'installazione.

! Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibileanche后期l'installazione.Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile,anche后期l'installazione, applicare un interrottore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installatione.

ATTENZIONE! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

La cappa è provvista di un cavo alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica.

Montaggio

Prima di iniziare con l'installazione:

• Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installmente prescelta.
• Togliere il/i filtro/i al carbone attivo se forniti (vedianche paragrafo relative). Questo/i va/nno rimontato/i solo se si vuoleutilizzare la cappa in versione filtrante.
• Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc), eventualmente va molto e conservato.

La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. è tutvavia necessario interpellare un technician补水icato per accertarVit sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto deve essere sufficientemente robusto da sostenere il peso della cappa.

Note: I particolari contrassegnati con il significato "(*)" sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Manutenzione

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZARE UTENSILI O STRUMENTI PER LA PULIZIA! Evitare l'uso di prodotti contententi abrasivi. NON UTILIZARE ALCOOL!

Per tutte le operazioni di manutenzione utilizzare quanti da lavoro. NON PULIRE IL SENSORE.

Filtro antigrasso

Fig. 9-20

Trattiene le particelle di grasso derivanti alla cottura.

Ilhetto antigrasso metallico delve essere pulito una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basso temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico più scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Fig. 19

Trattiene gli odori sgradevoli derivanti alla cottura.

La saturazione del filtro carbone si verifieso o non esono prolungato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In agli casi è necessario sostituire la cartuccia al massimo agli quattro mesi (o quando ilsystema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica但这a necessità).

NON può essere lavato o rigenerato

Filtro al carbone circolare

Applicarne uno per lato a copertura di entrambre le griglie di protezione della girante del motore, dopodiché girare in senso orario.

Per lo smontaggio girare in senso antiorario.

Acquistodel filtralo carbone

Il filtering al carbone più essere acquistato sul site web del Servizio di Assistenza o presso i Centri di Assistenza Samsung. Fare riferimento alle informazioni riportate nell'ultima pagina di quello manuale.

Sostituzione delle lampade e/o delle apparecchiature di controllo

La cappa è dotata di un sistema di illuminazione basato sulla technologia LED. I LED garantisce una illuminazione ottimale, una durata fine a 10 volte magiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.

Per la sostituzione rivolgersi al servizio assistenza tecnica.

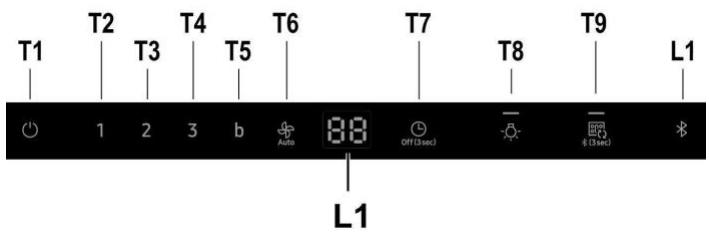

Funzionamento

T1. ON/OFF Motore

Premere il tasto T1 button per attivare la velocità di default (Velocità di default : Bassa).

Premere ancora, la cappa ritorna in stand-by.

T2. Velocità Bassa

Premere il tasto T2 per attivare la velocità Bassa.

T3. Velocità Media

Premere il tasto T3 per attivare la velocità media.

T4. Velocità Alta

Premere il tasto T4 per attivare la velocità alla.

T5. Velocità Intensiva (Boost)

Premere il tasto T5 per attivare la velocità intensiva (Boost) per 5 minuti.

T6 Velocità automatica

La cappa regola automaticamente la velocità della ventola in base ai fumi provenienti dal piano di cottura.

Premendo l tasto T6 (Auto) la cappa si attiva a Velocità Automatica.

Sensore fumi

La cappa esegue una calibrazione automatica di quello sensore per 5-10 minuti alla prima messa in esercizio. In quello lasso di tempo, tenere pulita e stabile l'aria attorno alla cappa. La calibrazione del sensore fumi si può avviare premendo il tasto Auto per 3 secondi in modalità standby.

Calibrazione del sensore

Premendo il tasto T6 per 3 secondi in modalità standby la cappa avvia la calibrazione del sensore fumi, operazione che durera 5 minuti.

*Solo modalità standby

Selettore modalità piano di cottura per sensore

Impostare la modalità piano di cottura corretta usingo l'apposto selettore.

Premere i tasti T6 e T4 per 3 secondi in modalità standby. La cappa modificHERa la modalità del piano di cottura per il sensore.

GA: Piano di cottura a gas

EL: Piano di cottura elettrico (predefinito)

Dopo aver impostato la modalità piano di cottura, la cappa avvia automaticamente la calibrazione per 5-10 minuti.

T7. ON/OFF timer

Premere il tasting T7 (Timer) per impostare il tempo di funzionamento.

Premere il tasting T7 per 3 secondi per spagnere la funzione Timer.

T8. ON/OFF luce

Premere il tasting T8 per accendere la luce a un livello alto.

Premere il tasting T8 per abbassare la luce a un livello inferiore.

Premere il tasto T8 una terza volta per spegnere la luce.

ON/OFF allarme

Premere il tasting della luce per 3 secondi per sognere l'allarme.

Premere il tasto della luce per 3 secondi per accendere l'allarme.

Collegamento (accoppiamento) tra cappa e piano di cottura

E' possible collegare (accoppiare) la cappa a un piano di cottura Samsung compatible tramite technologia Bluetooth.

Dopo aver eseguito il collegamento con un piano di cottura compatible, la cappa si accenderà automaticamente alla Velocità Bassa agli qualvolta si accende il piano di cottura, per spegneri automaticamente con lo spegnimento del piano di cottura. Inoltre, collegando la cappa ad un piano di cottura compatible, è possible scaricare e installare su di un dispositivo mobile la applicazione Smart Things e utilizzarla per i seguenti scopi:

• Verificare e impostare l'accensione della cappa e della luce, la velocità di funzionamento e lo spegnimento programmato della cappa (timer) e il "time-up alar".

Per maggiori informazioni relativamente al "download" e uso della applicazione Smart Things sul Vostro disposativo mobile e su come utilizzarla per il controllo della vostra cappa, visitate:

www.samsung.com.

T9. Connessione Bluetooth (Accoppiamento tra cappa e piano compatibile Samsung)

1. Premere il tasto T9 sulla cappa per 3 secondi.
   Si attiva la modalità accoppiamento e l'indicatore L1 lampeggia.
2. Premere il tasting Bluetooth sulla piano di cottura. L'indicatore sul tasting rimane acceso ad indicare la fine del processo di accoppiamento, sul display si accende il symbolo "bt".

T9. Disconnessione Bluetooth (Reset)

1. Premere e mantenere premuto per 3 sec. il tasto T8+T9 sulla cappa.
2. Sul display appepe "bt rt" ad indicate l'avenuita disconnessione.

NOTA

Per una descrizione dettagliata della procedura di collegamento, consultare il manuale d'uso del piano di cottura Samsung compatibile.

Connnettivita automatica

La connettività automatica permette di far funzionare in sintonia e velocimento,tramite Bluetooth, la cappa ad un piano di cottura Samsung compatibile, dopo aver eseguito l'accopioso tra i due apparente.

Per attivare la funzione premere il tasto Auto Connectivity.

Premere ancore per disattivare la funzione e scollegare la cappa dal piano di cottura.

A cappa e piano di cottura connessi, agli qualvolta si accende il piano di cottura, sulla cappa si accende automaticamente la luce e la Velocità Bassa.

Velocità e luce si spengono automaticamente con lo spegnimento del piano di cottura.

E' possible controllare la cappa con la applicazione Smart Things come sopra descritto.

T9. Connettivita automatica ON/OFF

1. Premere il tasto T9 per attivare la funzione.
2. La velocità della cappa e la lucde si accendono e spengono in base allo stato delpiano di cottura come sulla descrizione..
3. Premere ancora per disattivare la funzione.

Timer automatico con piano di cottura spento

Se si usa la funzione Connettività automatica con Velocità automatica,

la cappa imposta automaticamente il timer a 10 min in base al sensore fumi se il piano di cottura è spento.

Icona sul display	Telecomando con app Samsung Smart Things	Connettività automatica	Funzione cappa
	X	X	O
	O	X	O
	O	O	O

Reset significatore di saturazione filtro

• Premere il tasting T1 sono al segnale sonoro.
• Il LED 1 (filtro antigrasso) o il LED 2 (filtro ai carboni attivi) smettono di lampeghiare.

ON/OFF indicatore di saturazione Filtrto ai carboni attivi

• Premere per 3 secondi il tasting T2 e T3 per attivare (ON) l'indicatore di saturazione del filtrato ai carboni attivi.
• Premere per 3 secondi il tasting T2 e T3 per disattivare (OFF) l'indicatore di saturazione del filtro ai carboni attivi.

Dati determinati in accordo con il Regolamento (CE) N^1275 / 2008

Bluetooth	Consumo di energia in modalità standby (W): 1,90W. Tempo per gestione risparmio energetico (min.): 3 min.
Modalità spento	Consumo di energia (W): 0,48 W Tempo per gestione risparmio energetico (min.): 3 min.

Potenza max trasmettitore Bluetooth

NOTA

Samsung Electronics con la presente dichiara che l'apparecchiatura radio è conforme alla Direttiva 2014/53/UE. Il testo Completo delle dichiarazione di conformità UE è disponibile al segunte indirizzo internet: La Dichiarazione di conformità ufficiale è disponibile al link http://www.samsung.com, alla sezione Supporto > Selezione il tipo di prodotto, scegliendo il nome del modello.

Bluetooth

Gamma di frequenza: 2402 MHz ~ 2480 MHz Potenza trasmettitore (max): 5 dBm

Individuzione e risoluzione guasti

É possibile risolvere autonomamente i problemi di minore entità che potrebbero presentarsi eseguendo semplici regolazioni con l'aiuto delle seguenti istruzioni. Non tentare di eseguire altre riparazioni se le istruzioni non risultano utili per il proprio caso specifico.

AVVERTENZA

Le riparazioni all'apparecchio vanno affidate solo a un technician di assistenza qualificato. Le riparazioni eseguite in maniera inadequata possono mettere gravamente a rischio l'utilizzatore. Se l'apparecchio necessita di riparazioni, contattare il proprio centro assistenza locale.

Problema	Possible causa	Soluzione
Cosafare se la cappanon funziona?	Il fusibile dell'impliotoelettrico della casa èdanneggiato.	Se i fusibili saltano diversevolte,contattare un elettricista autorizzato.
	Il tasti di accensione èstato premutoinavvertamente.	L'apparecchio è stato accesocorrectamente.
	La cappa impiega 5secondi perraggiungere l'esattavelocità di esercizio.	Attenderedue secondodopawever accesoa l'capsa.
Cosafare se il pannello di controllo touch della cappa non funziona?	Il pannello di controlloè stato contaminato daoggetti estranei oliquidi.	Pulirel pannello di controllo.
Cosafare se laconnessione Bluetoothnon funziona?	Vedere il manualeutente di un piano di cottura Samsungcompatible.	È possible connetterate alla cappa viaBluetooth solo piani di cottura Samsungcompatiblei.
	La cappa è connessa aun'alto apparecchio.	Attivare la disconnectione Bluetooth(Reset accoppiamento,T8+T9 per 3secondi) e riattivare il processodi connectioneBluetooth.
	Connessione(accoppiamento)Bluetooth non stabile.	Staccare l'alimentazione per più di 30secondi. Riavviare l'apparecchio. Attivare la disconnectione Bluetooth e riattivare il processodi connectioneBluetooth.
Cosafare se suldisplay si accende lascritta "EL"?Durante visualizzazione delcerchio sul display,la cappa non funzionalcorrettamente.	La cappa avvia la calibrazione del sensore.	Attendere per 5-10 minuti ilcompletamento della calibrazione.Per maggiori informazioni consulute leistruzioni del sensore nel manuale.
Cosafare se la cucinaè dotata di un piano di cottura a gas?	Cambiare la modalitàdel sensore in Piano di cottura a gas.	Premere T4 + T6 per 3 secondi,poi attendere per 5-10 minuti ilcompletamento della calibrazione.
Cosafare se la modalità Auto nonfunzionicorrrettamente?	L'algorimo del sensorenon è stabile.	Premere il tasti T6 per 3 secondi. Aquesto punto la cappa riavvia la calibrazione. Dopo la calibrazione, lamodalità Auto dovrebbe funzionarecorrrettamente.
Cosafare se il tastoin non funzionacorrrettamente?	Il non è un tasti. Éuna spia dello stato diconnessione.	Premere il tasti T9 per 3 secondi e nonl'indicatore .

T7. Pornire/Oprire Timer
