MANUALE UTENTE NK52FG454CS SAMSUNG

IT Avverenze ed installmente

Il prodotto è concepito per l'aspirazione dei fumi e vapori della cottura ed è destinato al solo uso domestico.

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati al prodotto derivati dall'inosservanza delle istruzioni riportate in quello manuale.

L'apparecchio potrebbe ave estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunique le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

• É importante conservare tutti i manuali che accompagnano il prodotto per poterli consultare in anni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto. Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza. Verificare l'integrità del prodotto prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

NOTE

*: i particolari contrassegnati con quello symbolo sono accessori opzionali forniti solo in alcuni modelli o particolari non fornibili, ma acquistabili.

■ SICUREZZA E NORMATIVE

SICUREZZA GENERALE

Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico. Prima di qualsi asi operazione di pulizia o manutenzione, disinserire il prodotto alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione. Per tutte le operazioni di installatione e manutenzione utilizzato quanti da lavoro. Il prodotto più essere utilizzato da bambini di età non inferiore a 8 anni e da persona con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, perché sotto sorvegianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli adesso inerenti. I bambini devono essere controllati affinché non giochino con il prodotto. La pulizia e la manutenzione non delve essere effettuata da bambinienza. Il locale delve disporre di sufficiente ventilazione, quando il prodotto viene utilizzato contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili. Il prodotto va frequently nelito sua internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunque quanto espressamente indicato nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia del prodotto e della sostituzione/pulizia dei filtri comaporta rischi di incendi. E' severamente vietato fare cibi alla fiamma sulla parte il prodotto. ATTENZIONE: quando il piano di cottura è in funzione le parti accessibili del prodotto possono diventare

calde. Non collegare il prodotto alla rete elettrica finché l'installazione non è totalmente completata. Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti. L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da appearecchi a combustione di gas o di altri combustibili. Non utilizzato o lasciare il prodotto privo di lampade correttamente montate per possibile rischio di scossa elettrica. Il prodotto non va MAI utilizzatoenza griglia correttamente montata. Il prodotto non va MAI utilizzato come piano di appoggio a meno che non sia espresmenteindicato.

• Per la sostenuzione della lampada utilizzare solo il tipo lampada indicate nella sezione manutenzione /sistema di illuminazione di questo manuale. - L'impiego di fiamma libera è dannioso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in agli caso. - La frittura deve essere fattà molto-Controllo onde evitare che l'olio surriscaldato prenda fuoco. - In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.

SICUREZZA PER L'INSTALLAZIONE

• Utilizzare le viti di fissaggio in dotazione con il prodotto solo se idonee con la superficie, altrimenti acquistarne del tipo corretto. Verificare che all'interno del prodotto non vi si (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc.), eventuallymente va molto e conservato. - AVVERTIMENTO: La mancata installatione di viti e dispositivi di fissaggio in conformità di queste istruzioni cui comportare rischi di natura elettrica. Il tubo di evacuationone non è fornito e va acquistato. Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione. Per l'installazione del prodotto sul piano cottura atteneri all'altezza indicata nei disegni. La distanza minima fra la superficie di supporto dei recipienti sul disposativo di cottura e la parte più bassa della cappa da cucina devese essere non inferiore a 45 cm in caso di cucine elettriche e di 65 cm in caso di cucine a gas o miste. Se le istruzioni di installatione del disposativo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

-La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno del prodotto. Se provvisto di spina allacciare il prodotto ad una presa conforme alle norme vigenti posta in zona accessibile ancche后期 l'infallazione. Se sprovvisto di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile,anche后期 installmento,appicare un interrottore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformamente alle regole di

installazione. • Il prodotto è provvisto di un cavò alimentazione speciale; in caso di danneggiamento del cavò, richiederlo al servizio assistenza tecnica.
- Attenzione! Prima di ricollegare il circuito all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di alimentazione sia stato montato correttamente.

Attenzione! Non utilizzato con un programmatore, timer, telecomando separato o qualiasi dalto dispositivo che si attiva automaticamente.

SUGGERIMENTI DI UTILIZZO

Suggerimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale: quando si inizia a cucinare, accendere l'apparecchio alla velocità minima, lasciandola accesa per alcuni minutianche owhoi il termine della cottura. Aumentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il systemà di riduzione degli odori, sostituire, quando è necessario, il/i filtrò/ir carbone. Per manenere ben efficiente il filtrò del grasso, pulirlo in caso di necessità. Per ottimizzare l'efficienza e minimizzare i rumori, utilizzare il diametro massimo del systemà di canalizzazione indicate in quello manuale.

SMALTIMENO A FINE VITA

Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC - UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto. L'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il significolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di quello prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

■ NORMATIVE

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

■UTILIZZO

Il sistema di aspirazione può essere utilizzato in versione aspirante ad evacuatione esterna o filtrante a ricircolo interno.

Versione Aspirante:

I vapore vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

ATTENZIONE! Se il prodotto è provvisto di filtrò/i a carbone, quello/i deve/devono essere rimioso/i.

Collegare il prodotto a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo). L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle prestazioni di aspirazione ed un drasticio aumento della rumorosità. Si declina perci ogni responsabilità in merito.

• Usare un condotto lungo il minimo indispensable.
• Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).
• Evitare cambiamenti drastici di sezione del condotto.

Versione Filtrante:

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Perutilizzare il prodotto in quesa versione è necessario installare unsystema di filtraggio aggiuntivo a base di carboni attivi.

■ MONTAGGIO PRIMA INSTALLAZIONE

• Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installmente prescelta.
• Togliere il/i filtro/i al carbone attivo se forniti (vedi anche paragrafo relative).
• Questo/i va/nno rimontato/i solo se si vuole utilizzato il prodotto in versione filtrante.
• Nel caso della presenza di pannelli e/o pareti e/o pensili laterali, verificare che ci sia spazio sufficiente per installare il prodotto e che sua sempre possibile accedere al pannello comandi confacility.
• Il prodotto è dotato di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. É tutvía necessario interpellare un technician qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto deve essere sufficientemente robusto da sostenere il peso della cappa.

Attenzione! rimuovendo la pellicola protettiva, potrebbero rinanere dei segni. In quello caso, i segni sono essere rimossi con acqua calda.

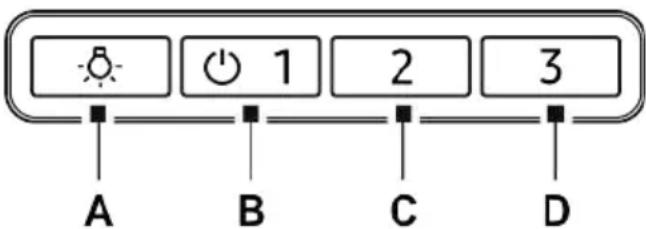

■FUNZIONAMENTO

A= Interrupttore luce ON/OFF.

B= Interruttore ON/OFF e selezione velocità 1 (in caso di peu vapore e fumo).

B + C = Sezione velocità 2 (in caso di media quantità di vapore e fumo).
B+D= Selezione velocità 3 (in caso di molto vapore e fumo).

AVVERTENZE DIMANUTENZIONE

• Pulizia: Per la pulizia usare esclusivamente un panno inumidito con detersivi liquidi neutri. Non utilizzato utensili o strumenti per la pulizia.
• Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!

Per la manutenzione del prodotto vedere le immagini a fine estallazione contrassegnate con quello simbo- lo.

Filtro Antigrasso: Il filtro antigrasso metallico deve essere pulito una volta al mese con detergenti non agressivi, manualmente oppure in lavastoviglia aasse temperature ed a ciclo breve. Per smontare il filtro grassi tirare la maniglia di sgancio a molla.
- Il Filtrato antigrasso trattiene le particelle di grasso derivanti alla cottura. Con il lavaggio in lavastoviglie il Filtrato antigrasso metallico cui solorris ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Filtro carbone (solo per versione filtrante): è necessario sostituire la cartuccia al massimo agli quattro mesi. NON può essere lavato o rigenerato. Come indicate nella sezione disegni: togliere i filtri antigrasso, applicare un过滤 al carbone per lato ed agganciarlo al prodotto. Rimettere i filtri antigrasso.
- Il filtrone carbone trattiene gli odori sgradevoli derivanti alla cottura. - La saturazione del filtrone carbone si verifica dopo un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtrone grassi.

Illuminazione

• Ilsystemadiilluminazione èbasato sulla technologiaLED.I LED garantiscono una illuminazione ottimale, con una durata fino a 10 voltete maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.
• Sistema di Illuminazione: Il sistema di illuminazione non è sostitubile dall'utente, in caso di malfunzionamenti contattare il servizio assistenza.

EN

- Version Aspirante:

A=O'CHIQ/YONIQ chiroq kaliti.

B= O'CHIQ/YONIQ kaliti va 1-tezlikni tanlang (bug' va tutun kam bo'lganda).

B+C= 2-tezlikni tanlang (bug'va tutun miqdori o'rtcha bo'lganda).

B+D= 3-tezlikni tanlang (bug' va tutun juda ko'p bo'lganda).

■ TEXNIK XIZMAT OGOHLANTIRISHLARI

• Tozakash Tozakash uchun neytral suyuq yuvish vositalari bilan namlangan matodan foydalaning. Tozakash asboblari yoki vositalaridan foydalanmang.
  Abraziv mahsulotlardan saqlaning. SPIRTDAN FOYDALANMANG!

Mahsulotga texnik xizmat uchun o'rnatish yakunida ushbu belgi bilan belgilangan rasmlarga qarang.

XAsmazkaga qarshi filtr: Metal moyga qarshi filtrnihar oyda bir marta agressiv boImagan yuvish vositalari bilan qo'lda yoki idish yuvish mashinasida past haroratda qisqa yuvish sikla tozalash kerak. Moyga qarshi filtri olib tashlash uchun prujinali tutqichni torting.

Smazkaga jarshi filtr taom tayyorlash paytida hosil bo'lgan smazka zarrachalarini ushlab qoladi. Idish yuvish mashinasada tozalanganda metal moyga jarshi filtr rangi o'chishi mumkin, biroq filtrlash xususiyatlari o'zgarmaydi.

Xg Uglerod filtrlari (faqat filtr versiyasi uchun): Kartridj kamida har to'rt oyda bir marta almashtirilishi shart. Uni yuvish yoki qayta yaratish MUMKIN EMAS. Chizmalar bo'limida ko'rsatilganidek: moyga qarshi filtrarni olib tashlang, har ikki tomoniga uglerod filtrini tabiq qiling uni mahsulotga biriktiring. Moyga qarshi filtrarni joyiga qaytaring.

• Uglerod filtri taom tayyorlash paytida hosil bo'lgan har qanday yoqimsiz hidlarni ushlab qoladi. - Uglerod filtrining to'yinishi taom tayyorlash turi va moy filtri qanchalik muntazam tozalanishiga qarab biroz uzoq vaqt ishlatilgach sodir bo'lishi mumkin.

Yoritish
