DE Warnungen und Installation

Das Produkt ist für die Absaugung von Kochdämpfen konzipiert und nur für den Hausgebrauch bestimmt.

Die in thisem Handbuch aufgeführten Anleitungen mussen streng eingehalten werden. Es wird keine Haftung für eventuelle Unannehmlichkeiten, Schäden oder Brände am Produkt übernommen, die durch die Nichtbeachtung der in thisem Handbuch angeführten Anleitungen entstehen.

Das Gerät kann von den Zeichnungen in dieser Broschüre abweichen, die Gebrauchs-, Wartungs- und Installationsanweisungen bleiben jedoch unverändert.

• Es ist wichtig, alle dem Produkt beiliegenden Handbucheraufzubewahren, damit sie zu jedem Zeitpunkt eingesehen werden konnen. Im Falle von Verkauf, Weitergabe oder Umzug ist sicherzustellen, dass sie beim Produkt verbleiben. - Lesen Sie die Anleitungen aufmerksam durch: Sie enthalten wichtige Informationen zu Installation, Gebrauch und Sicherheit. - Prufen Sie die Universehrheit des Produkts, bevor Sie mit der Installationfortfahren. Nehmen Sie anderenfalls Kontakt mit dem Handler auf und fahren Sie nicht mit der Installation fort.

■ HINWEISE

*: Die mit diesen Symbol gekennzeichneten Teile sind optionales Zubehor, d. h. sie werden nur bei einigen Modellen mitgeliefert oder müssen zusammen gehaft werden, da sie seriennmig nicht lieferbar sind.

■ SICHERHEIT UND RICHTLINIEN

ALLGEMEINE SICHERHEIT

• Nehmen Sie keine elektrischen oder Mechanischen Änderungen am Produkt oder an den Abluftrohren vor.
• Trennen Sie das Produkt vor jeder Reinigung oder Wartung von der Stromversorgung, indem Sie den Steckerziehen oder den Hauptschalter der Wohnung betätigten.
• Verwenden Sie bei allen Installations- und Wartungsarbeiten Arbeitshandschuhe. Das Produkt darf von Kindern ab dem Alter von 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung oder notwendige Kenntnisse benutzt werden, wenn sie beaufsichtigt werden oder vorher Anweisungen zur sicheren Verwendung des Produkts und zum Verständnis der damit verbundenen Gefahren erhalten haben. Kinder muss beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen. Die Reinigung und Wartung darf nicht von Kindern ohne Aufsicht ausgelaucht werden. Der Raum muss über eine ausreichende Belüfung verfügen, wenn das Produkt gleichzeitig mit anderen Geräten, die Gas oder andere Brennstoffe verbrennen, verwendet wird. Das Produkt muss regelmäßig (MINDESTENS EINMAL PRO MONAT)innen und außen gereinigt werden; beachten Sie in jedem Fall die

Wartungsanweisungen. •Wenn Sie das Produkt nicht reinigen und die Filter nicht austauschen / reinigen, kann dies zu Brandgebung führen. • Es ist strengstens untersagt, unter dem Produkt zu flambieren. • ACHTUNG: Wenn das Kochfeld in Betrieb ist, konnen zugängliche Teile des Produkts frei werden. • Schließen Sie das Produkt erst dann an das Stromnetz an, wenn die Installation vollständig abgeschlossen ist. • Hinsichtlich der technischen und Sicherheitstechnischen Maßnahmen zur Ableitung der Dämpfe sind die Vorschriften der zuständigen örtlichen Behörden strikt einzuhalten. • Die angesaugte Luftarf nicht in einen Kanal geleitet werden, der für die Abführung der Rauchgase von Geräten, die mit Gas oder anderen Brennstoffen betrieben werden, verwendet wird. • Verwenden Sie das Produkt nicht ohne ordnungsgemäß montierte Lampen, da Stromschlaggefahren besteht. • Das Produkt darf NIEMALS ohne korrekt montiertes Gitter verwendet werden.

• Das Produkt darf NIEMALS als Auflagelänge verwendet werden, es sei dess, dies ist ausrücklich angegeben.
• Verwenden Sie für den Austausch der Lampe nur den im Abschnitt Wartung/Beleuchtungssystem deses Handbuchs angegebenen Lampentyp. Der Einsatz der frei en Flamme ist für die Filter schädlich und kann zu Bränden führen, es muss daher in jedem Fall vermieden werden. Das Frittieren muss unter Kontrolle durchgeführt werden, um zu verhindern, dass sich überhitztes Öl entzündet. Wenden Sie sich im Zweifelsfall an ein autorisiertes Kundendienstzentrum oder an ähnlich qualifiziertes Personal.

SICHERHEIT BEI DER INSTALLATION

• Verwenden Sie die mit dem Produkt gelieferten Befestigungsschrauben nur, wenn sie für die Oberfläche geeignet sind; andernfalls kaufen Sie den richtigen Typ. Stellen Sie sicher, dass sich in der Verpackung kein mitgeliefertes Material (wie z.B. Beutel mit Schrauben, Garantieblätter usw.) (aus Beförderungsgründen) befindet. Evtl. ist diesen herauszunehmen und aufzubewahren. · HINWEIS: Wenn die Schrauben und die Befestigungsvorrichtungen nicht gemäß diesen Anleitungen installiert werden, kann es zu elektrischen Risiken kommt. · Das Abluftrohr wird nicht mitgeliefert und muss gekauft werden. · Der Durchmesser des Abluftrohrs muss dem Durchmesser des Anschlussrings entsprechen. · Beachten Sie bei der Installation des Produkts auf dem Kochfeld die in den Zeichnungen angegebene Höhe • Der Mindestabstand zwischen der Auflagelfläche der Behälter auf dem Kochgerät und dem untersten Teil der Dunstabzugshaube muss bei Elektroherden 45 cm und bei Gas- oder Mischherden 65 cm sein. · Wenn in der Installationsanleitung des Gasherdes ein großerer Abstand angegeben ist, muss dieser berücksichtigt werden. · Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten muss safer gestellt sein, dass während des Betriebes der Feuerstätte kein gefährlicher Unterdruck, der größer als 4 Pa (4× 10 - 5 bar) ist, im Aufstellraum entstehen kann.

SICHERHEIT BEIM ELEKTRISCHEN ANSCHLUSS

Die Netzspannung muss der auf dem Typenschild im Inneren des Produkts angegebenen Spannung entsprechen. Wenn das Produkt mit einem Stecker ausgestattet ist, schlieben Sie es an eine Steckdose an, die den geltenden Normen entspricht und sich auch nach der Installation in einem zugänglichen Bereich befindet. Wenn kein Stecker vorhanden ist (direkter Anschluss an das Stromnetz) oder der Stecker sich auch nach der Installation nicht in einem zugänglichen Bereich befindet, verwenden Sie einen zweipoligen Standard-Schalter, der unter den Bedingungen der Überspannungskategorie III eine vollständige Trennung vom Stromnetz gewährleistet, entsprechend den Installationsvorschriften. Das Produkt ist mit einem speziellen Stromkabel ausgestattet; wenn das Kabel beschadigt ist, fordern Sie es beim technischen Kundendienst an.

• Achtung! Bevor man den Stromkreis wieder an das Stromnetz anschließt und seinen ordnungsgemäsen Betrieb überprüft, sich immer vergewissern, dass das Netzkabel ordnungsgemäß montiert wurde.

Achtung! Nicht mit getrennten Programmierer, Timer, Fernbedienung oder jeglicher anderer Vorrichtung, die sich automatisch aktiviert, verwenden.

■ EMPFEHLUNGEN FÜR DIE VERWENDUNG

Vorschläge für die korrekte Anwendung zur Verringerung der Umweltbelastung: Wenn Sie mit dem Kochen beginnen, schalten Sie das Gerät mit minimaler Geschwindigkeit ein undLANschen Sie sie auch nach dem Ende des Kochvorgangs noch eine Minuten eingeschaltet. Erhohen Sie die Geschwindigkeit nur bei groBen Mengen an Rauch und Dampf, wobei die Booster-Funktion nur in Extremfalen verwendet wird. Um die Effizienz des Geruchsminderungssystems aufrechtzuerhalten, sollenn Sie den/die Kohlefilter bei Bedarf austauschen. Um den Fettfilter effizient zu halten, reinigen Sie hn bei Bedarf. Um die Effizienz zu optimieren und den Larm zu minimieren, verwenden Sie den in thisem Handbuch angegebenen maximalen Durchmesser des Kanalsystems.

ENTSORGUNG AM ENDE DER LEBENSDAUXER

Dieses Gerät ist in Übereinstimmung mit der europäischen Richtlinie 2012/19/EU - UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE) - gekennzeichnet worden. Stellen Sie sicher, dass these Produktordnungsgemäß entsorgt wird. Der Benutzerträgt dazu bei, möglich che negative Umwelt- und Gesundheitsfolgen zu vermeiden.

Das Symbol auf dem Produkt oder auf der Begleitdokumentation weist daraufhin, dass diesen Produkt nicht als Hausmüll behandelt werden harf, sondern

bei der entsprechenden Sammelstelle für das Recycling von Elektro- und Elektronik-Altgeräten abgegeben werden muss. Das Produkt gemäß den lokalen Vorschriften zur Abfallentsorgung beseitigen. Weitere Informationen zur Behandlung, Wiederverwertung und zum Recycling thesese Produkts erhalten Sie von der zuständigen örtlichen Behörde, dem Hausmüllentsorgungsdienst oder dem Geschäft, in dem das Produkt gekauft wurde.

BESTIMMUNGEN

Geräte, die gemäß den folgenden Sicherheitsnormen entwickelt, getestet und hergestellt wurden: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Leistung: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

■ VERWENDUNG

Das Absaugsystem kann in der Absaugversion mit externer Abführung oder internem Umwälzfilter eingesetzt werden.

Version mit Absaugung:

Die Dämpfe werden über ein am Anschlussflansch befestigtes Abluftrohr nach außen abgefuhrt.

ACHTUNG! Wenn das Produkt mit Kohlefilter/n ausgestattet ist, muss/ mussen diese/r entfern werden.

Das Produkt an Rohre und Austrittsöffnungen anschlieben, die über einen Durchmesser verfügen, der dem Luftauslass (Anschlussflansch) entspricht.

Die Verwendung von Rohren und Austrittsöffnungen an der Wand mit einem geringerem Durchmesser führt zu einer Verringerung der Absaugleistungen und einem deutlichen Anstieg der Gerauschentwicklung.

Aus thisem Grund ist diesbezüglich jeder Haftung ausgeschlossen.

• Verwenden Sie eine möglichst kurze Rohrleitung.
• Verwenden Sie eine Rohrleitung mit möglichsten wichtigen Biegungen (maximaler Biegewinkel: 90^ ).
• Vermeiden Sie drasticische Änderungen des Leitungsquerschnits.

Version mit Filter:

Die angesaugte Luft wird entfettet und desodoriert, bevorsie in den Raum zurückgebung wird. Um das Produkt in dieser Version zu verwenden, ist es notwendig, ein zusätzlichen Aktivkohlefiltersystem zu installieren.

■ MONTAGE ERSTINSTALLATION

• Prufen, dass die Produktabmessungen für den gewählten Installationsbereich geeignet sind.
  Den/die Aktivkohlefilter, falls mitgeliefert, entfernen (siehe auch den entsprechenden Absatz).

• Diese/r)dürfen nur wieder montiert werden, wenn man beabsichtigt, das Produkt in der filternden Version zu verwenden.

• Im Falle von Verkleidungen und/oder Wänden und/oder Hängeschranken ist darauf zu achten, dass genugend Platz für die Installation des Produkts vorhanden ist und dass das Bedienfeld jederzeit liegt zugänglich ist.

• Das Produkt ist mit Befestigungsdübeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Es muss jeder dich qualifizierter Techniker hinzugezogen werden, um die Eignung der Materialien je nach Art der Wand/Decke sicherzustellen. Die Wand/Decke muss stabil genug sein, um das Gewicht der Haube zu tragen.

Achtung! Beim Entfern der Schutzfolie konnen Spuren zusammen. In dieser Fall konnen die Spuren mit warmem Wasser entfern werden.

■ FUNKTIONSWEISE

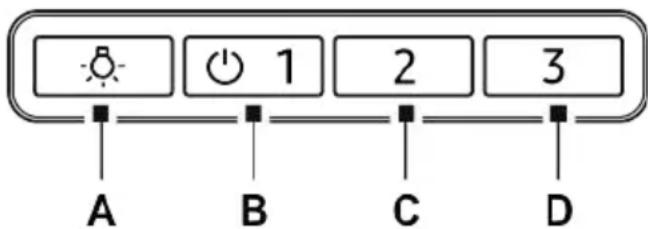

A= Lichtschalter ON/OFF.
B= Schalter ON/OFF und Geschwindigkeitsauswahl 1 (bei weniger Dampf und Rauch).
B + C = Geschwindigkeitsauswahl 2 (bei mittlerem Dampfund Rauch).
B + D = Geschwindigkeitsauswahl 3 (bei weitere Dampf und Rauch).

■WARNHINWEISE ZUR WARTUNG

• Reinigung: Verwenden Sie zur Reinigung nur ein mit neutralen, flüssigen Reinigungsmitteln angefeuchtetes Tuch. Verwenden Sie keine Werkzeuge oder Instrumente zur Reinigung.
• Vermeiden Sie die Verwendung von Produkte mit Abrasi- ven. KEINEN ALKOHOL VERWENDEN!

Zur Wartung des Produkts siehe die Bilder am Ende der Installationsanleitung mit thisem Symbol.

Fettfilter: Der Metall-Fettfilter muss einmal pro Monat mit einem nicht aggressiven Reinigungsmittel von Hand oder in der Spulmaschine bei niedrigen Temperatu- ren und kurzem Reinigungszyklus gereinigt werden. Um den Fettfilter zu entfern,ziehen Sie am federbelasteten Entriegelungsgriff.

• Der Fettfilter hält Fetppartikel zurück, die beim Kochen entstehen. Beim Reinigen in der Spülmaschine kann sich der Metallfettfilter verfahren, wobei seine Filtrereigenschaften in keiner Weise beeinträchtigt werden.
  Kohlefilter (nur für filternde Version): Die Kartusche muss mindestens alle vier Monate ausgetauscht werden. Sie kann NICHT gereinigt oder wiederaufbereitet wer

den. Wie im Abschnitt "Zeichnungen" angegeben: Entfernen Sie die Fettfilter, setzen Sie einen Kohlefilter pro Seite ein und befestigen Sie ohn am Produkt. Die Fettfilter wieder einsetzen.

• Der Kohlefilter hält unangenehme Gerüche zurück, die beim Kochen entstehen. - Die Sattigung des Kohlefilters tritt nach mehr oder weniger langem Gebrauch ein, je nach Art des Kochens und je nach dem, wie regelmäßiger der Fettfilter gereinigt wird.

Beleuchtung

• Das Beleuchtungssystem basiert auf der LED-Technologie. Die LEDs gewährleisten eine optimale Beleuchtung, halten bis zu 10 Mal länger als herkömmliche Lampen und sparen 90% an elektrischer Energie.
• Beleuchtungssystem : Das Beleuchtungssystem kann nicht vom Anwender ausgetauscht werden, wenden Sie sichitte bei Betriebsstörungen an den Kundendienst.
