NK72FG454CS - Cappa da cucina SAMSUNG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marchio	Samsung
Modello	NK72FG454CS
Categoria	Cappa
Versione di aspirazione	Aspirante (evacuazione esterna) o filtrante (ricircolo interno)
Filtro antigrasso	Metallico, lavabile in lavastoviglie, pulizia mensile
Filtro al carbone	Attivo, non lavabile, da sostituire ogni 4 mesi (versione filtrante)
Illuminazione	LED, non sostituibile dall'utente, contattare il servizio di assistenza
Comandi	Interruttori meccanici: luce, accensione/spegnimento e selezione velocità (3 velocità)
Velocità	3 velocità + funzione booster (velocità 3)
Distanza minima dal piano cottura	45 cm (elettrico) / 65 cm (gas o misto)
Diametro di raccordo	Deve corrispondere al diametro del flangia di raccordo (tubo di scarico non fornito)
Alimentazione elettrica	Vedere etichetta caratteristiche all'interno del prodotto (tensione di rete)
Consumo energetico	Classe energetica non specificata, illuminazione LED risparmia 90% di elettricità
Livello di rumore	Variabile a seconda della velocità, l'uso del diametro massimo riduce il rumore
Manutenzione	Pulizia mensile esterna e interna, filtro antigrasso ogni mese, filtro al carbone ogni 4 mesi
Sicurezza	Scollegare prima della manutenzione, non utilizzare senza filtro, non flambé sotto la cappa
Installazione	Fissaggio a parete/soffitto, viti fornite adatte alla superficie, richiede un tecnico qualificato
Peso	Non specificato, la parete/soffitto deve sopportarne il peso
Dimensioni	Non specificate nel manuale

Domande frequenti - NK72FG454CS SAMSUNG

Come pulire il filtro antigrasso della cappa Samsung NK72FG454CS?

Il filtro antigrasso metallico deve essere pulito una volta al mese. Può essere lavato a mano con un detergente delicato o in lavastoviglie a bassa temperatura con un ciclo breve. Per rimuoverlo, tirare la maniglia a molla. Il lavaggio in lavastoviglie può scolorire il filtro ma non ne altera l'efficacia.

Quando è necessario sostituire il filtro al carbone della cappa?

Il filtro al carbone attivo deve essere sostituito al massimo ogni quattro mesi se si utilizza la cappa in versione filtrante (ricircolo interno). Non può essere lavato né rigenerato. La saturazione dipende dalla frequenza d'uso e dalla pulizia del filtro antigrasso.

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza minima tra la parte inferiore della cappa e il supporto dei recipienti è di 45 cm per i fornelli elettrici e di 65 cm per i fornelli a gas o misti. Se le istruzioni del piano cottura specificano una distanza maggiore, rispettare quella.

Come installare la cappa in versione aspirante?

In versione aspirante, i vapori vengono evacuati all'esterno tramite un tubo di scarico collegato al flangia di raccordo. Rimuovere i filtri al carbone se presenti. Utilizzare un tubo dello stesso diametro dell'uscita dell'aria, senza riduzione di diametro, per mantenere l'efficienza e ridurre il rumore.

Cosa fare se l'illuminazione LED della cappa non funziona più?

Il sistema di illuminazione LED non è sostituibile dall'utente. In caso di malfunzionamento, contattare il servizio di assistenza tecnica Samsung per farlo riparare o sostituire.

Posso utilizzare la cappa senza i filtri?

No, è severamente vietato utilizzare la cappa senza le griglie e i filtri correttamente montati. L'uso senza filtro espone a rischi di scossa elettrica e incendio. Assicurarsi che i filtri antigrasso siano in posizione e, in versione filtrante, il filtro al carbone.

Come selezionare la velocità della cappa?

La cappa dispone di 3 velocità e di una funzione booster. Utilizzare gli interruttori: - B: velocità 1 (vapore debole); - B+C: velocità 2 (vapore medio); - B+D: velocità 3 (vapore forte, booster). Accendere la cappa all'inizio della cottura e lasciarla funzionare per alcuni minuti dopo.

Quali prodotti per la pulizia utilizzare per la cappa?

Pulire l'esterno e l'interno con un panno imbevuto di detergente liquido neutro. Non utilizzare prodotti abrasivi, alcol né utensili metallici. Evitare qualsiasi prodotto aggressivo che potrebbe danneggiare le superfici.

Come riciclare la cappa a fine vita?

Questo apparecchio è soggetto alla direttiva RAEE (Rifiuti di Apparecchiature Elettriche ed Elettroniche). Non gettarlo nei rifiuti domestici. Depositarlo in un punto di raccolta per il riciclaggio di apparecchi elettrici. Contattare il comune o il negozio venditore per conoscere i punti di raccolta.

Quali sono i rischi se non pulisco regolarmente i filtri?

Un filtro antigrasso sporco può provocare un rischio di incendio. I depositi di grasso sono infiammabili. Inoltre, l'efficienza della cappa diminuisce e il rumore aumenta. Rispettare la pulizia mensile del filtro antigrasso e la sostituzione del filtro al carbone ogni 4 mesi.

MANUALE UTENTE NK72FG454CS SAMSUNG

Il prodotto è concepito per l'aspirazione dei fumi e vapori della cottura ed è destinato al solo uso domestico.

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati al prodotto derivati dall'inosservanza delle istruzioni riportate in questo manuale.

L'apparecchio potrebbe avere estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunque le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

- È importante conservare tutti i manuali che accompagnano il prodotto per poterli consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto. • Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza. • Verificare l'integrità del prodotto prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

NOTE

* : i particolari contrassegnati con questo simbolo sono accessori opzionali forniti solo in alcuni modelli o particolari non fornibili, ma acquistabili.

■ SICUREZZA E NORMATIVE

SICUREZZA GENERALE

•Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico. •Prima di qualsiasi operazione di pulizia o manutenzione, disinserire il prodotto dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione. •Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro. • Il prodotto può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti. • I bambini devono essere controllati affinché non giochi con il prodotto. • La pulizia e la manutenzione non deve essere effettuata da bambini senza sorveglianza. •Il locale deve disporre di sufficiente ventilazione, quando il prodotto viene utilizzato contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili. •Il prodotto va frequentemente pulito sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione. •L'inosservanza delle norme di pulizia del prodotto e della sostituzione/pulizia dei filtri comporta rischi di incendi. • E' severamente vietato fare cibi alla fiamma sotto il prodotto. • ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili del prodotto possono diventare

calde. • Non collegare il prodotto alla rete elettrica finché l'installazione non è totalmente completata. • Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti. • L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili. • Non utilizzare o lasciare il prodotto privo di lampade correttamente montate per possibile rischio di scossa elettrica. • Il prodotto non va MAI utilizzato senza griglia correttamente montata. • Il prodotto non va MAI utilizzato come piano di appoggio a meno che non sia espressamente indicato.

- Per la sostituzione della lampada utilizzare solo il tipo lampada indicato nella sezione manutenzione /sistema di illuminazione di questo manuale. • L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso. • La frittura deve essere fatta sotto controllo onde evitare che l'olio surriscaldato prenda fuoco. • In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.

SICUREZZA PER L'INSTALLAZIONE

- Utilizzare le viti di fissaggio in dotazione con il prodotto solo se idonee con la superficie, altrimenti acquistarne del tipo corretto. Verificare che all'interno del prodotto non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc.), eventualmente va tolto e conservato. - AVVERTIMENTO: La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni può comportare rischi di natura elettrica. • Il tubo di evacuazione non è fornito e va acquistato. • Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione. • Per l'installazione del prodotto sul piano cottura attenersi all'altezza indicata nei disegni • La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 45 cm in caso di cucine elettriche e di 65 cm in caso di cucine a gas o miste. • Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.

- La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno del prodotto. Se provvisto di spina allacciare il prodotto ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l'installazione. Se sprovvisto di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di

installazione. • Il prodotto è provvisto di un cavo alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica.

- Attenzione! Prima di ricollegare il circuito all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di alimentazione sia stato montato correttamente.

Attenzione! Non utilizzare con un programmatore, timer, telecomando separato o qualsiasi altro dispositivo che si attiva automaticamente.

■ SUGGERIMENTI DI UTILIZZO

Suggerimenti per un corretto utilizzo al fine di ridurre l'impatto ambientale: Quando si inizia a cucinare, accendere l'apparecchio alla velocità minima, lasciandola accesa per alcuni minuti anche dopo il termine della cottura. Aumentare la velocità solo in caso di grandi quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il sistema di riduzione degli odori, sostituire, quando è necessario, il/i filtro/i carbone. Per mantenere ben efficiente il filtro del grasso, pulirlo in caso di necessità. Per ottimizzare l'efficienza e minimizzare i rumori, utilizzare il diametro massimo del sistema di canalizzazione indicato in questo manuale.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC - UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto. L'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

NORMATIVE

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

■ UTILIZZO

Il sistema di aspirazione può essere utilizzato in versione aspirante ad evacuazione esterna o filtrante a ricircolo interno.

- Versione Aspirante:

I vapori vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

ATTENZIONE! Se il prodotto è provvisto di filtro/i a carbone, questo/i deve/devono essere rimosso/i.

Collegare il prodotto a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo). L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle prestazioni di aspirazione ed un drastico aumento della rumorosità.

Si declina perciò ogni responsabilità in merito.

• Usare un condotto lungo il minimo indispensabile.
• Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90°).
• Evitare cambiamenti drastici di sezione del condotto.

- Versione Filtrante:

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Per utilizzare il prodotto in questa versione è necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi.

■ MONTAGGIO PRIMA ISTALLAZIONE

• Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installazione prescelta.
• Togliere il/i filtro/i al carbone attivo se forniti (vedi anche paragrafo relativo).
• Questo/i va/nno rimontato/i solo se si vuole utilizzare il prodotto in versione filtrante.
• Nel caso della presenza di pannelli e/o pareti e/o pensili laterali, verificare che ci sia spazio sufficiente per installare il prodotto e che sia sempre possibile accedere al pannello comandi con facilità.
• Il prodotto è dotato di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. È tuttavia necessario interpellare un tecnico qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto deve essere sufficientemente robusto da sostenere il peso della cappa.

Attenzione! rimuovendo la pellicola protettiva, potrebbero rimanere dei segni. In questo caso, i segni possono essere rimossi con acqua calda.

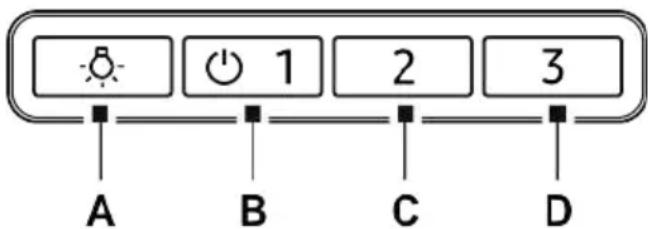

■ FUNZIONAMENTO

A= Interruttore luce ON/OFF.

B= Interruttore ON/OFF e selezione velocità 1 (in caso di poco vapore e fumo).

B+C= Selezione velocità 2 (in caso di media quantità di vapore e fumo).

B+D= Selezione velocità 3 (in caso di molto vapore e fu-mo).

■ AVVERTENZE DI MANUTENZIONE

• Pulizia: Per la pulizia usare esclusivamente un panno inumidito con detersivi liquidi neutri. Non utilizzare utensili o strumenti per la pulizia.
• Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Per la manutenzione del prodotto vedere le immagini a fine installazione contrassegnate con questo simbolo.

•XA Filtro Antigrasso: Il filtro antigrasso metallico deve essere pulito una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve. Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

- Il Filtro antigrasso trattiene le particelle di grasso derivanti dalla cottura. Con il lavaggio in lavastoviglie il filtro anti-grasso metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

•XB Filtro carbone (solo per versione filtrante): È necessario sostituire la cartuccia al massimo ogni quattro mesi. NON può essere lavato o rigenerato. Come indicato nella sezione disegni: togliere i filtri antigrasso, applicare un filtro al carbone per lato ed agganciarlo al prodotto. Rimettere i filtri antigrasso.

- Il filtro carbone trattiene gli odori sgradevoli derivanti dalla cottura. • La saturazione del filtro carbone si verifica dopo un uso più o meno prolungato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi.

Illuminazione

- Il sistema di illuminazione è basato sulla tecnologia LED. I LED garantiscono una illuminazione ottimale, con una durata fino a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.

- Sistema di Illuminazione : Il sistema di illuminazione non è sostituibile dall'utente, in caso di malfunzionamenti contattare il servizio assistenza.
