Тип продукта	Вытяжка
Бренд	Samsung
Модель	NK72FG454CS
Категория	Вытяжка
Версия вытяжки	Вытяжная (внешнее отведение) или фильтрующая (внутренняя рециркуляция)
Жировой фильтр	Металлический, моется в посудомоечной машине, ежемесячная чистка
Угольный фильтр	Активный, не моется, заменять каждые 4 месяца (фильтрующая версия)
Освещение	Светодиодное, не заменяется пользователем, обратитесь в сервисный центр
Управление	Механические переключатели: свет, вкл/выкл и выбор скорости (3 скорости)
Скорости	3 скорости + функция буст (скорость 3)
Минимальное расстояние до плиты	45 см (электрическая) / 65 см (газовая или комбинированная)
Диаметр подключения	Должен соответствовать диаметру соединительного фланца (вытяжная труба не прилагается)
Электропитание	См. табличку с характеристиками внутри изделия (сетевое напряжение)
Энергопотребление	Класс энергоэффективности не указан, светодиодное освещение экономит 90% электроэнергии
Уровень шума	Зависит от скорости, использование максимального диаметра снижает шум
Обслуживание	Ежемесячная чистка снаружи и внутри, жировой фильтр каждый месяц, угольный фильтр каждые 4 месяца
Безопасность	Отключать перед обслуживанием, не использовать без фильтра, не готовить под вытяжкой с открытым огнем
Установка	Крепление на стену/потолок, винты в комплекте подходят к поверхности, требуется квалифицированный специалист
Вес	Не указан, стена/потолок должны выдерживать его вес
Размеры	Не указаны в инструкции

Часто задаваемые вопросы - NK72FG454CS SAMSUNG

Как чистить жировой фильтр вытяжки Samsung NK72FG454CS?

Металлический жировой фильтр необходимо чистить раз в месяц. Его можно мыть вручную мягким моющим средством или в посудомоечной машине при низкой температуре на коротком цикле. Чтобы снять его, потяните за пружинную ручку. Мытье в посудомоечной машине может обесцветить фильтр, но не влияет на его эффективность.

Когда нужно заменять угольный фильтр вытяжки?

Угольный фильтр необходимо заменять не реже одного раза в четыре месяца, если вы используете вытяжку в фильтрующем режиме (внутренняя рециркуляция). Его нельзя мыть или восстанавливать. Насыщение зависит от частоты использования и чистки жирового фильтра.

Какое минимальное расстояние между вытяжкой и варочной поверхностью?

Минимальное расстояние между нижней частью вытяжки и опорой для посуды составляет 45 см для электрических плит и 65 см для газовых или комбинированных. Если в инструкции к варочной поверхности указано большее расстояние, соблюдайте его.

Как установить вытяжку в вытяжном режиме?

В вытяжном режиме пары отводятся наружу через выхлопную трубу, подключенную к соединительному фланцу. Удалите угольные фильтры, если они установлены. Используйте трубу того же диаметра, что и воздуховыпускное отверстие, без уменьшения диаметра, чтобы сохранить эффективность и снизить шум.

Что делать, если светодиодное освещение вытяжки перестало работать?

Светодиодная система освещения не подлежит замене пользователем. В случае неисправности обратитесь в техническую поддержку Samsung для ремонта или замены.

Можно ли использовать вытяжку без фильтров?

Нет, категорически запрещается использовать вытяжку без правильно установленных решеток и фильтров. Использование без фильтра приводит к риску поражения электрическим током и возгорания. Убедитесь, что жировые фильтры установлены, а в фильтрующем режиме - угольный фильтр.

Как выбрать скорость вытяжки?

Вытяжка имеет 3 скорости и функцию буст. Используйте переключатели: - B: скорость 1 (слабый пар); - B+C: скорость 2 (средний пар); - B+D: скорость 3 (сильный пар, буст). Включайте вытяжку в начале приготовления и оставляйте ее работать еще несколько минут после.

Какие чистящие средства использовать для вытяжки?

Очищайте внешние и внутренние поверхности тканью, смоченной в нейтральном жидком моющем средстве. Не используйте абразивные средства, спирт или металлические предметы. Избегайте агрессивных средств, которые могут повредить поверхности.

Как утилизировать вытяжку по окончании срока службы?

Данное устройство подпадает под директиву WEEE (Отходы электрического и электронного оборудования). Не выбрасывайте его вместе с бытовыми отходами. Сдайте его в пункт сбора для переработки электроприборов. Свяжитесь с муниципалитетом или магазином-продавцом для получения информации о пунктах сбора.

Какие риски, если я не буду регулярно чистить фильтры?

Засоренный жировой фильтр может привести к пожароопасности. Отложения жира легко воспламеняются. Кроме того, эффективность вытяжки снижается, а шум увеличивается. Соблюдайте ежемесячную чистку жирового фильтра и замену угольного фильтра каждые 4 месяца.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ NK72FG454CS SAMSUNG

■ ОБЕЗВРЕЖДАНЕ В КРАЯ НА ЖИЗНЕНИЯ ЦИКЪЛ

• Версия с Аспирация:

■ МОНТАЖ ПРЕДИ ИНСТАЛИРАНЕ

B+D= избор на скорост 3 (в случай на много пара и дим).

■ ПРЕДУПРЕЖДЕНИЯ ЗА ПОДДРЪЖКА

Изделие предназначено для отсасывания дымов и испарений, возникающих при готовке, для применения только в домашнем хозяйстве.

Необходимо неукоснительно придерживаться инструкций, приведенных в данном руководстве.

Производитель снимает с себя всякую ответственность за возникшие неисправности, причиненный ущерб или пожары, которые возникли при использовании изделия вследствие несоблюдения указаний, приведенных в данном руководстве.

Устройство может иметь дизайн, не совпадающий с иллюстрациями в данной брошюре, однако указания по эксплуатации, техническому обслуживанию и установке остаются неизменными.

- Важно сохранить все руководства, прилагаемые к изделию, чтобы иметь возможность обращаться к ним в любое время. В случае продажи, отчуждения или перемещения прибора следует убедиться, чтобы руководство находилось вместе с ним. • Внимательно прочитайте инструкции, так как в них содержится важная информация по установке, применению и технике безопасности. • Проверьте целостность изделия перед установкой. В случае наличия повреждений следует обратиться к поставщику и не выполнять установку.

■ ПРИМЕЧАНИЯ

* : детали, обозначенные этим символом, являются опциональными, поставляемыми только на некоторые модели, или представляют собой детали, не входящие в комплект поставки, и которые закупаются отдельно.

■ БЕЗОПАСНОСТЬ И НОРМАТИВНЫЕ ДОКУМЕНТЫ

ОБЩИЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

- Не вносите изменений ни в электрическую, ни в механическую часть изделия или выхлопные трубы. Перед выполнением любых операций по очистке или техобслуживанию отключите изделие от электросети, вынув вилку или отключив главный выключатель жилого помещения. - Для выполнения операций по установке и техобслуживанию используйте рабочие перчатки. Устройством могут пользоваться дети старше 8 лет и лица с ограниченными физическими, сенсорными и умственными способностями, а также лица без опыта или с недостаточным уровнем знаний, при условии, что они находятся под присмотром или после получения ими инструкций по безопасной эксплуатации прибора и усвоения связанных с ним потенциальных рисков. Необходимо следить, чтобы дети не игрались с этим изделием. - Не разрешайте детям выполнять очистку и техобслуживание изделия без присмотра. - Помещение

должно быть оборудовано достаточно эффективной системой вентиляции, если прибор используется одновременно с другими устройствами, работающими на газу или другом топливе. •Изделие следует почаще очищать как внутри, так и снаружи (МИНИМУМ ОДИН РАЗ В МЕСЯЦ). В любом случае, следуйте указаниям, приведенным в руководстве по техобслуживанию.

- Несоблюдение правил очистки изделия, периодичности замены и очистки фильтров влечет за собой опасность возгорания. • Категорически запрещено приготовление пищи на открытом огне под изделием. • ВНИМАНИЕ: При работе варочной панели ее доступные части могут становиться горячими. • Не подключайте прибор к электрической сети до полного завершения операций установки. • Что касается мер безопасности и технических мер, предусмотренных для выпуска дымов и испарений - строго придерживайтесь предписаний местных компетентных учреждений. • Отсасываемый воздух нельзя направлять в канал, используемый для отвода дыма из устройств, сжигающих газ или другое топливо. • Не используйте и не оставляйте вытяжку без надлежащим образом установленных ламп, поскольку это может стать причиной поражения электротоком. • НИ В КОЕМ СЛУЧАЕ не пользуйтесь прибором без правильно установленной решетки. • Изделие НИ В КОЕМ СЛУЧАЕ нельзя использовать как опорную поверхность, если это не указано явным образом.

- При замене лампы используйте только тот тип лампы, который указан в разделе «Техническое обслуживание/система освещения» данного руководства. • В любом случае следует избегать использования открытого огня, так как это наносит вред фильтрам и может стать причиной возгорания. • Процесс жарки должен осуществляться под надзором, так как перегретое масло может воспламениться. • В случае сомнений обратитесь в авторизованный сервисный центр или к соответствующему квалифицированному персоналу.

ТБ ДЛЯ МОНТАЖНЫХ РАБОТ

- Используйте только те крепежные винты, которые поставляются с прибором для его установки, либо, при их отсутствии, приобретите винты соответствующего типа. Убедитесь, чтобы внутри изделия не было (для удобства транспортировки) входящих в комплект материалов (например, пакетиков с винтами, гарантии и т.д.); при наличии, их следует извлечь и сохранять. • ПРЕДУПРЕЖДЕНИЕ: Несоблюдение данных инструкций при установке винтов и фиксирующих приспособлений может повлечь за собой риски, связанные с электричеством. • Отводящая труба не входит в комплект и приобретается отдельно. • Диаметр вытяжного канала должен соответствовать размеру соединительного кольца. • Для установки изделия над варочной поверхностью придерживайтесь высоты, указанной на чертежах • Миним. расстояние от опорной поверхности емкостей на конфорке и нижней частью

вытяжки для кухонь должно быть не менее 45 см в случае электрических плит, и не менее 65 см в случае газовых или смешанного типа. • Если в инструкции по установке газовой плиты указано большее расстояние, это необходимо учитывать.

ТБ ПРИ ПОДКЛЮЧЕНИИ К ЭЛЕКТРОСЕТИ

- Напряжение сети должно соответствовать напряжению, указанному на табличке с характеристиками, расположенной внутри изделия. • Если продукт оснащен вилкой, подключите продукт к розетке, соответствующей действующим нормам, и расположенной в зоне, доступной и после завершения установки. • Если вилка отсутствует (прямое подключение к сети) или вилка находится в недоступном месте и после установки, примените соответствующий стандартам биполярный переключатель, который обеспечивает полное отключение от сети в условиях III категории перенапряжения, в соответствии с правилами установки.

• Изделие оснащено специальным кабелем питания; при его повреждении, запросите новый у службы технической поддержки.
• Внимание! Перед подключением устройства к сети питания и проверкой правильности работы, обязательно убедитесь в том, что кабель питания подключен правильно.

Внимание! Не используйте устройство с программатором, таймером, отдельным пультом дистанционного управления или любым другим устройством, которое включается автоматически.

■ УКАЗАНИЯ ПО ИСПОЛЬЗОВАНИЮ

Рекомендации по правильной эксплуатации оборудования с целью уменьшения воздействия на окружающую среду: В начале готовки включайте прибор на минимальную скорость и оставляйте включенным на несколько минут после завершения процесса готовки. Следует увеличивать скорость только при наличии большого количества дымов и пара и использовать функцию Boost только в исключительных случаях. Для поддержания эффективности системы удаления запахов следует заменять по мере необходимости угольный(-е) фильтр(ы). Для поддержания эффективности жирового фильтра необходимо по мере необходимости его очищать. Для оптимизации эффективности и уменьшения шума следует использовать воздуховоды максимального диаметра, указанного в данном руководстве.

■ УТИЛИЗАЦИЯ ПО ОКОНЧАНИИ СРОКА СЛУЖБЫ

Этот аппарат маркирован классификационным знаком в соответствии с Директивой 2012/19/EC - UK SI 2013 No.3113, Об отходах электрического и электронного оборудования (WEEE). Контролируя, чтобы этот продукт утилизировался должным образом. Пользователь помогает предотвратить возможные негативные последствия для окружающей среды и здоровья.

Этот символ на изделии или прилагаемой к нему документации указывает на то, что данное устройство не должно утилизироваться как бытовые отходы. Его следует сдать в соответствующий сборочный пункт, занимающийся переработкой электрического и электронного оборудования. Утилизуйте согласно местным нормативам по переработке отходов. Для получения дополнительной информации по обращению с данным изделием, переработке и утилизации, следует обратиться в соответствующий местный орган, в службу сбора бытовых отходов или в магазин, где был приобретен прибор.

■ НОРМАТИВНЫЕ ДОКУМЕНТЫ

Оборудование спроектировано, испытано и изготовлено согласно следующим стандартам безопасности: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Рабочие характеристики: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. ЭМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

■ ЭКСПЛУАТАЦИЯ

Система удаления паров может изготавливаться в вытяжном исполнении, с выводом паров наружу, или фильтрующем исполнении, с рециркуляцией.

- Вытяжная версия:

Пары отводятся наружу через выпускную трубу, прикрепленную к соединительному фланцу.

ВНИМАНИЕ! Если изделие оснащено угольным фильтром (фильтрами), его необходимо удалить.

Подсоедините изделие к вытяжным трубам и отверстиям в стене, имеющим диаметр, который равен диаметру выходного отверстия (соединительного фланца).

Использование вытяжных труб и отверстий в стене с меньшим диаметром приведет к ухудшению рабочих характеристик системы вытяжки и существенному увеличению уровня шума.

Поэтому в подобных случаях производитель снимает с себя всякую ответственность.

• Длина канала должна быть не менее необходимой.
- Используйте канал с минимально возможным количеством изгибов (максимальный угол изгиба: 90°).
- Не допускайте существенного изменения сечения канала.

- Фильтрующая версия:

Всасываемый воздух обезжиривается и дезодорируется перед возвратом в помещение. Для использования изделия в этой версии необходимо установить дополнительную систему фильтрации на основе активированного угля.

■ СБОРКА ПЕРЕД УСТАНОВКОЙ

• Убедитесь, что приобретенное изделие имеет размеры, подходящие для выбранной зоны установки.
• Снимите фильтр(ы) с активированным углем, если они поставляются (см. также соответствующий раздел).
• Его необходимо установить, только если вы хотите использовать изделие в фильтрующей версии.
• Если имеются боковые панели и/или стены и/или навесные шкафы, проверьте, достаточно ли места для установки изделия и всегда ли возможен легкий доступ к панели управления.
• Вытяжка оснащена дюбелями, подходящими для большинства стен/потолков. Однако необходимо связаться с квалифицированным специалистом, чтобы убедиться в соответствии материалов типу стен/потолка. Стена/потолок должны быть достаточно прочными, чтобы выдерживать вес вытяжки.

Внимание! После снятия защитной пленки могут остаться следы. В этом случае их можно удалить теплой водой.

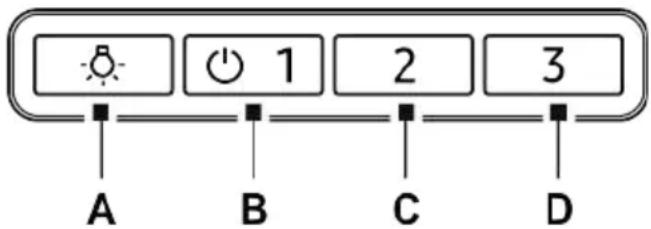

■ РАБОТА УСТРОЙСТВА

A= главный выключатель ВКЛ/ВЫКЛ.

B= выключатель ВКЛ/ВЫКЛ и выбор скорости 1 (в случае небольшого количества пара и дыма).

B+C= выбор скорости 2 (в случае среднего количества пара и дыма).

B+D= выбор скорости 3 (в случае большого количества пара и дыма).

■ УКАЗАНИЯ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

• Очистка: Для очистки используйте только мягкую ткань, смоченную нейтральным моющим средством. Не применяйте инструменты или какие-либо приспособления для очистки.
• Избегайте использования абразивных средств. НЕ ИСПОЛЬЗУЙТЕ СПИРТ!

Для ухода за изделием см. изображения после установки, отмеченные этим символом.

Жироулавливающий фильтр: Металлический жироулавливающий фильтр подлежит чистки раз в месяц с применением не едких детергентов. Его можно чистить вручную или в посудомоечной машине в режиме низких температур с коротким циклом. Чтобы снять жироулавливающий фильтр, потяните за ручку расцепления с пружиной.

- Жироулавливающий фильтр служит для удержания частиц жира, образующихся при приготовлении пищи. При мойке в посудомоечной машине металлический жироулавливающий фильтр может обеспечетиться, однако его фильтрующие характеристики совершенно не изменятся.

.ХВ Угольный фильтр (только для фильтрующей версии): Необходимо заменять картридж не реже одного раза в четыре месяца. Его НЕВОЗМОЖНО помыть или регенерировать. Как указано в разделе чертежей: снимите жироулавливающие фильтры, установите по одному угольному фильтру с каждой стороны и прикрепите его к изделию. Снова установите жироулавливающие фильтры.

- Угольный фильтр служит для удержания неприятных запахов, образующихся при приготовлении пищи. • Насыщение угольного фильтра происходит после длительного использования в зависимости от типа кухни и регулярности очистки жироулавливающего фильтра.

Подсветка

- Система освещения основана на светодиодной технологии. Светодиоды гарантируют оптимальное освещение, имеют срок службы до 10 раз дольше, чем у традиционных ламп, и позволяют сэкономить 90 % электроэнергии.

- Система подсветки : Пользователь не может производить замену системы подсветки. В случае неполадок связывайтесь со службой технической поддержки.
