NK24N9804VB - Capucha SAMSUNG - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato NK24N9804VB SAMSUNG en formato PDF.
| Tipo de producto | Campana de cocina |
| Modo de instalación | Empotrable |
| Dimensiones (L x P x H) | 60 x 30 x 90 cm |
| Peso | 12 kg |
| Capacidad de succión | 700 m³/h |
| Niveles de potencia | 3 niveles + modo intensivo |
| Filtración | Filtros de carbón y filtros metálicos |
| Iluminación | LED integradas |
| Alimentación eléctrica | 220-240 V, 50/60 Hz |
| Potencia | 250 W |
| Funciones principales | Extracción de aire, reciclaje, iluminación |
| Mantenimiento y limpieza | Filtros lavables a máquina, limpieza regular recomendada |
| Piezas de repuesto y reparabilidad | Disponibilidad de piezas de repuesto bajo demanda |
| Normas de seguridad | Conforme a las normas CE |
| Garantía | 2 años |
| Información general | Ideal para cocinas modernas, bajo nivel de ruido en modo normal |
Preguntas frecuentes - NK24N9804VB SAMSUNG
Preguntas de los usuarios sobre NK24N9804VB SAMSUNG
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Capucha en formato PDF gratis! Encuentra tus instrucciones NK24N9804VB - SAMSUNG y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. NK24N9804VB de la marca SAMSUNG.
MANUAL DE USUARIO NK24N9804VB SAMSUNG
ES Montaje y modo de empleo

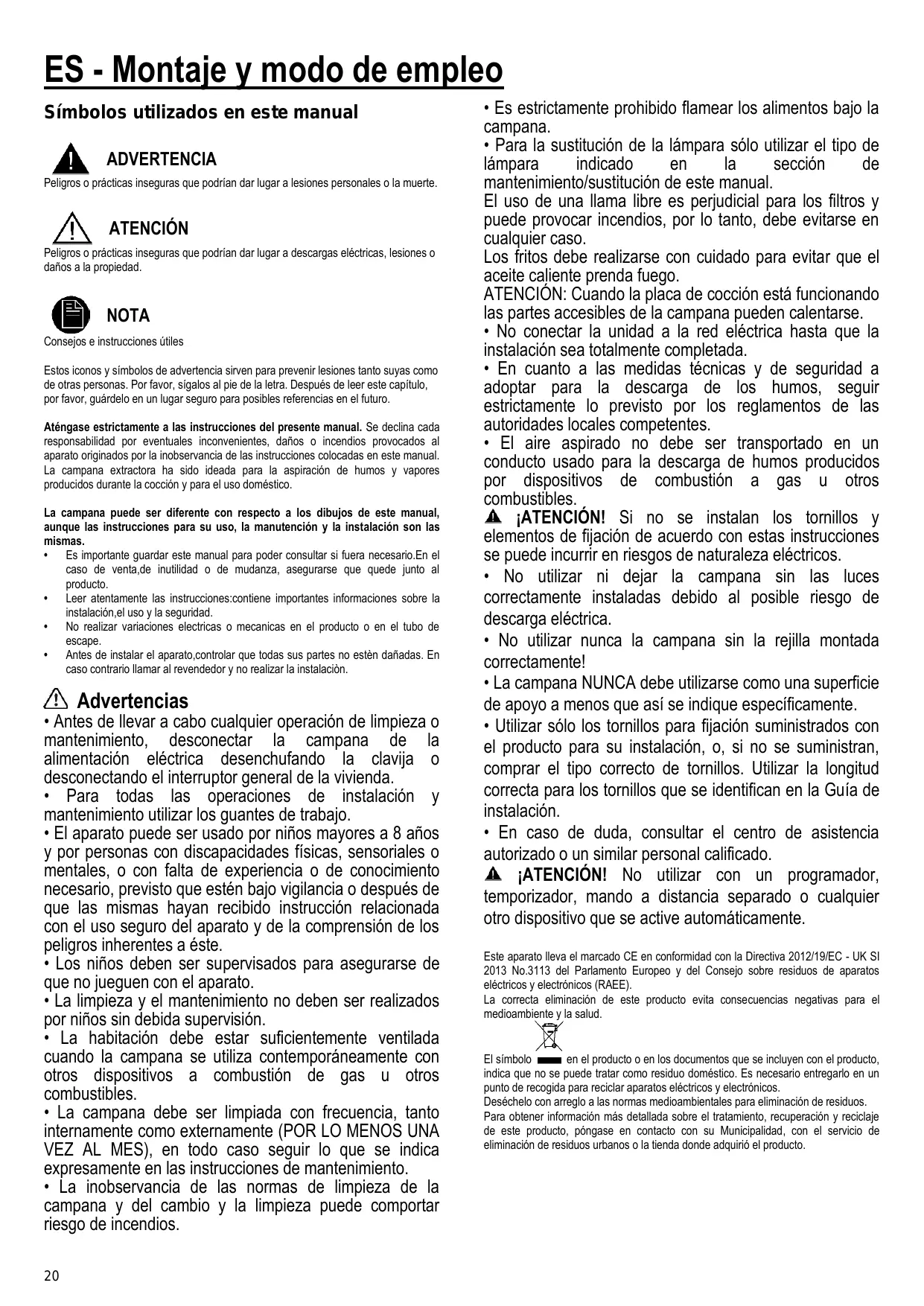

ES - Montaje y modo de empleo
Símbolos realizados en este manual
ADVERTENCIA
Peligos o praticas inseguras que podrian dar lugar a lesiones personales o la muerte.
ATENCLON
Peligos o prácticas inseguras que podrián dar lugar a descargas electricas, lesiones o daños a la propidad.
NOTA
Consejos e instrucciones utiles
Estos iconos y SYMBOLOS de advertencia sirven para prevenir lesiones tanto suyas como deoras personas. Porfavor, sigalos al pie de la letra.Despues de leer este capitulo por favor, guardelo en un lugar seguro para posibles referencias en el futuro.
Aténgase estRICTamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales,inconvenientes,daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractor ha sido ideada para la aspiración de humos y vapeores producidos durante la cocation y para el uso domestico.
La campana puede ser diferente con besoin a los dibujos de estemanual,
aunque las instrucciones para su uso, la manutencion y la instalacion son las
mismas.
- Es importante guardar este manual para poder consulutar si suareshas necessities. En el caso de vente, de inutilidad o de mudanza, asegurar que quede junto al producto.
Leer atentamente las instrucciones: contiene importantes informaciones sobre la instalacion, el uso y la calidad. - No realizar variaciones electricas o mecancas en el producto o en el tubo de escape.
- Antes de instalar el aparato,controlar que todas sus partes no esten dañadas. En caso contrario llamar al revendedor y no realizar la instalación.
Advertencias
- Antes delearvaracaboqualquieroperaciondelimpiezoomantenimiento,desconectarla campana de laalimentacioneléctrica desenchufando laclavija odesconectando el interruptor general de la vivienda.
- Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo.
- El aparato pueda ser uso por niños mayores a 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento necessario, previsto que estén bajo vigilancia o después de que las mismas hayan recibido instrucción relacionada con el uso seguro del aparato y de la comprensión de los peligros inherentes a este.
- Los niños deben ser supervisados para asegurar de que no juegen con el aparato.
- La limpieza y el mantenimiento no deben ser realizados por niños sin debida supervisión.
- La habitación debe estar suficientemente ventilada cuando la campana se usa contemporáneamente conotiros dispositivos a combustión de gas uotiros combustibles.
- La campana debe ser limpiada con fecuencia, tanto internamente como externamente (POR LO MENOS UNA VEZ AL MES), en todo caso seguir lo que se indica expresamente en las instrucciones deostenimiento.
-
La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza puede comporar riesgo de incendios.
-
Es estRICTamente prohibido flamear los alimentos bajo la campana.
- Para la sustitución de la lámpara sólo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual.
El uso de una llama libre es perjudicial para los filtros y pueda provocar incendios, por lo tanto, deben evitarse en cualquier caso.
Los fritos deben realizarse con cuidado para evaporar que el aceite caliente prenda fuego.
ATENCION: Cuando la plac de cocción está funciona las partes accesibles de la campana pueda calentarse.
- No conectar la unidad a la red electrica hasta que la instalacion sea totalmente completada.
- En cuando a las medidas技术和 de seguidad a adoptar para la descarga de los humos, seguir estRICTamente lo previsto por los reglamentos de las autoridades locales competentes.
- El aire aspirado no debe ser transporte en un conductor uso para la descarga de humos producidos por dispositivos de combustión a gas u或者其他 combustibles.
ATENCLON! Si no se instalan los tornillos y elementos de fijacion de acuero con estas instrucciones se peut incurir en riesgos de naturaleza electricos.
- No utiliser nideojar la campanasin las luces correctamente instaladasdeferido al posible riesgo de descargaelectrica.
- No utiliser nunca la campana sin la rejilla montada correctamente!
- La campana NUNCA debe utilizes como una superficie de apoyo a menos que así se indique asignIFICAnte.
- Utilizar sólo los tornillos para fijación suministrados con el producto para su instalación, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación.
- En caso de duda, consultar el centro de assistencia autorizada o un similar personal calificado.
ATENCLON! No utilizes con un programador, temporizador, mando a distancia separado o cuales other dispositivo que se active automatamente.
Este aparatoEGAelmarcedCEenconformidadconlaDirectiva2012/19/EC-UKSI 2013No.3113 delParlamento Europeo y del Consejo sobre residuos de aparatos electricos y electronicos (RAEE).
La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salute.
El symbolo en el producto o en los documents que se incluyen con el producto, indica que no se pueda trattar como residuo dométrico. Esnecessaryentararlo en un punto de recogida para recicular aparatos electricos y electrónicos.
Desechel con arreglo a las normas medioambiente para eliminacion de residuos. Para Obtener informacion mas detallada sobre el tratatorio, recuperacion y reciclaje de este producto,pongase en contacto con su Municipalidad, con el service de eliminacion de residuos urbanos o la Tiendaonde adquirio el producto.
Aparato diseñado, probado y fabricado de acuerdo con:
- Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad minima cuando empiece a cocinar y mantenga en marcha durante uno horas antes de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantiago de humo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbon cuando sea necessario para Maintener un buena rendimiento en la reduccion de los olores. Limpie el filtró o filtros de grasa cuando sea NEEDo paraMaintener un良好 rendimiento del filtró de grasa. Utilice el diametro maximal delistema de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido.
Para Obtener información sobre los compromisos ambientales de Samsung y las obligaciones reglamentarias espécicas del producto, como REACH, WEEE, baterías visite:
samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_comer.html
Utilización
La campana extractor ha sido ideada para la aspiracion de humos y vap producidos durante la coccion y para el uso domestico.
La campana está diseñada para ser realizada tanto en la forma de extracción al exterior como por la forma de recirculante o filtrado de interior.
Version aspirante
El vape es evacuado hacía el exterior a travers de un tubo de escape introducido en el aró de sujeción que se encontraría arriba de la campana.
ATENCLION!
El diametro del tubo de escape debse ser igual al diametro del aro de sujecion.
ATENCLION!
Si la campana está provista de FILTER de carbón, hay que sacarlo.
Conectar la campana en los tubos y en los orificios de escape de pared con diametro equivalente a la salute del aire (brida de empalme).
El uso de tubos u orificios de escape de pared con diametro inferior, determinar una reduccion de los rendimientos de la aspiracion y un drastico aumento del ruido.
Se deslinda responsabilidad.
Utilice un conductor cuya longitud sea la minima indispensable.
! Utilice un conductor con el menor número posible de curvas (ángulo máximo de la curva: 90^ ).
! Evite los Cambios drásticos en la sección del conductor
Si quiere usarla como version extracción, saque el filtro de carbón de la campana.
Version filtrante
El aire aspirado vendrá desgraso y desodorizo antes de ser alimentado de nuevo en la habitación.
Para usar la campana en esta version esnecessary instalar un system de filtracion adiconal a base de carbón activado.
Instalación
- La distancia minima entre la superficie de coccción y la parte más baja de la campana no debe ser inferior a 45cm en el caso de cocinas electricas y de 60cm en el caso de cocinas a gas o mixtas.
Si las instrucciones para la instalación del dispositivo para cocinar con gas especialcan una distancia mayor, hay que tenerlo en consideración.
*le rogamos que consulte la legislación local antes de la instalación.
La tensión de redDebe responder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun.afteres de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un
lugar accesible, aun.afteres de la instalacion, colocar un interruptor bipolar de acuerdo con las normativas, para asegurar la desconexion completa a la red en el caso de la categoria de alta tension III, conforme con las reglas de instalacion.
ATENCION! Antes de reconnectar el circuito de la campana a la red y de verificar el correcto funciona, controlar siempre que el cable de red fue montado correctamente.
La campana está provista de un cable de alimentación especial; si el cable se daña, Solicite uno nuevo al Servicio de Asistencia Técnica.
Montaje
Antes de comenzar con la instalación:
- Asegurarse que el producto adquirido, sea de las dimensiones apropriadas para la zona de instalacion escoqida.
- Quitar el/los filtro/s al carbón activo (*) si es provisto (ver el párrafo relativo). Este/tos va/van montado/s-Newamente si se眼看ar la campana en version filtrante.
- Verificar que en el interior de la campana no hayan (por motives de transporte) materiales suministrados ( como por exemple bolsas con tornillos (), garantias () etc.), eventualmente quitarlos y conservarlos.
La campana trae accesos de fijacion adecuados para la mayor parte de paredes. De该如何ir mode, conviene consultar a un technician calificado para tener la certeza de que los materiales son adecuados a la pared / techo. La pared / el techo debe ser lo suficientmente fuerte para sostener el peso de la campana.
Note: Los elementos que están marcados con el símbolo " (*) " son accesoriossonianes suministrados únicamente con algunos modelos oelementos no suministrados, que deben commasse a parte.
Mantenimiento
Limpieza
Para la limpieza, utilise EXCLUSIVAMENTE un paño impregnado de detergente liquido neutro. jNO UTILICE UTENSILOS O INSTRUMENTOS PARA LA LIMpieZA! No utilise produits que contengan abrasivos. jNO UTILICE ALCOHOL! jNO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO!
Para todas las operaciones de mantenimiento usar guantes de trabajo.
NO LIMPIE EL SENSOR.
Filtro antigrasa
Fig. 9-20
Retiene las particulas de grasa producidas cuando se cocina.
El filtro antigrasa metálico debe limpiarse una vez al mes con detergentes no agresivos,manualmente o bien en lavavajillas a bajas temperatas y con ciclo breve.
Con el lavado en el lavavajilla el filtro antigrasa metálico pueda desténirse pero sus caractéristicas de filtrado no cambian absolutamente.
Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muelle.
Filtro de carbón activo (solamente para la version recirculante)
Fig. 19
Retiene los olores desagradables producidos por la cocción de alimentos.
El filtró de carbón activado se satura desde de un tiempo de uso,dependiendo del tipo de coccciónde alimentos y la regularidad con que se limpia el filtró de grasa. Enequalquier caso esecessary sustituir el cartucho al menos cada 4 meSES (o cuando elsystema de indicación de saturación de los filtres - si está previsto en el modelo que seposee- indica esta necessities).
Aplicar uno porlucko para cubrir ambas rejillas de proteccion del rotor del motor,
descuys girar en sentido horario.
Para el desmontaje, girar en sentido antihorario.
Compra del filtró de carbón
El filtro de carbón se pueda comprar en el situ web del Servicio de Assistance o en los Centros de Assistance de Samsung. Consulte la información que aparece en laULTima págrina de este manual.
Sustitución de lámparas y/o dispositivo de control
La campanaiene provista de un systemade iluminacionbasado en la technologiaLED. Los LEDs garantizan una optima illuminacion,una duracionha 10 times mayor de las lamparas tradiconiales y permiten aborro el 90% de energiaelectrica.
Para la sustitución dirigirse al service assistencia技术水平

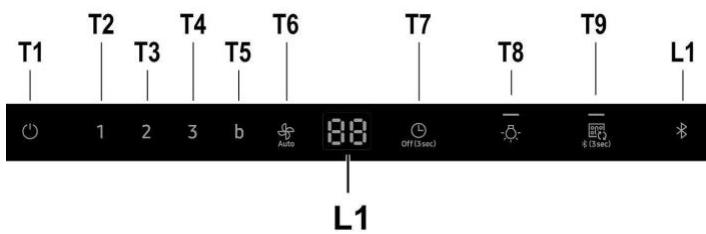

Funcionamento
T1. ON/OFF Motor
Presionar el botón T1 para activar la velocidad predeterminada (Velocidad predeterminada: Baja).
Presionar otherz, la campana vuelal mode de espera.
T2. Velocidad Baja
Presionar el botón T2 para activar la velocidad baja.
T3. Velocidad Media
Presionar boton T3 para activar la velocidad media.
T4. Velocidad alta
Presionar el boton T4 para activar la velocidad alta.
T5. Velocidad intensiva (Boost)
Presionar el botón T5 para activar la velocidad intensiva (Boost) durante 5 minutes.
T6 Velocidad automática
La campana ajustará de forma automática la velocidad del ventilador en función del vapor precedente de la superficie de coccción.
Pulse el botón T6 (Auto) y la campana seactivara a velocidad automática.
Sobre el sensor de los vapiores de cocción
La campana calibrará de forma automatica este sensor 5-10关键时刻 la prima vez que se ponga en función. Durante este tiempo, mantenga limpio y estable el aire alrededor de la campana. La Calibration del sensor de vapeores se pueda efectuar pulsando el botón Auto durante 3 seguidos en el modo standby.
Calibración del sensor
Pulse el botón T6 durante 3seguidos en el modo standby y la campana inicia la calibración del sensor de vapeores durante 5-10 Minutes.
*Solo en modo standby
Modo selección superficie de coccción para sensor
Ajuste el modo superficie de coccción correcto usinga seleccion superficie de cocccion para sensor.
Pulse las teclas T6 y T4 durante 3segundos en el modo standby. La campana cambiará el modo superficie de trabajo para sensor.
GA: Superficie de cocción de gas
EL: Superficie de cocción électrica (por defecto)
Después de haber ajustado el modo superficie de coccción, la campana activará automatistically la calibración 5-10关键时刻.
T7. Reloj ON/OFF
Pulse el botón T7 (reloj) paraaabstarei el tiempo defuncioncimiento.
Pulse el botón T7 durante 3 días y la función reloj se apagará.
T8. Luz ON/OFF
Pulse el botón T8 y las luces se encenderán en el ajuste alto.
Pulse el botón T8 y las luces se atenuaran
Pulse el boton T8 por tercera vez y las luces se apagaran.
SONIDO ON/OFF
Pulse el botón Light durante 3 segundos. El sonido se apagará.
Pulse el botón Light durante 3segundos.El sonido se encenderá.
Conexión (acoplimiento) entre la campana y la superficie de coccción
Es posible conectar (acoplar) la campana a una superficie de cocccion Samsung compatible mediante technologia Bluetooth.
Una vez efectuada la connexion a una superficie de cocccion compatible, la campana se encenderá de forma automática a Velocidad Baja cada vez que se enciende la superficie de cocccion y afterwards se apagará de forma automática cuando se apague la superficie de cocccion.
Además, conectando la campana a una superficie de cocation compatible, es possible descargar e instalar en un dispositivo móvil la aplicación Smart Things y utiliserla para los siguientes fines:
- Verifique y configure el encendido de la campana y de la luz, la velocidad de funciona y el apagado programado de la campana (temporizador) y el "time-up alarm".
Para mayor información sobre la descarga y sobre el uso de la aplicación Smart
Things en el dispositivo móvil u sobre como utiliser para controlar su campana visite:
www.samsung.com.
T9. Conexión Bluetooth (acoplamente entre la campana y la superficie compatible Samsung)
- Pulse el botón T9 y manténgala pulsada 3 seguidos.
El modo acoplamente se activará y el indicator L1 parpadeará. - Pulse la tecla Bluetooth en la superficie de cocción. El indicator de la tecla permanece encendido para indicar el final del proceso de acoplamente y en el display se enciende el symbolo "bt".
T9. Desconexión Bluetooth (Reset)
- Pulse y mantenga pulsada durante 3segundos la tecla T8+T9 en la campana.
- En el display aparece "bt rt", que indica que se ha efectuado la desconexión.
NOTA
Para una descripción detallada del procedimiento de connexion consulte el manual de uso de la superficie de cocción Samsung compatible.
Conectividad automática
La conectividad automática permite hacerFuncinar en sintonia y de forma rápida, mediante Bluetooth, la campana a una superficie de cocción Samsung compatible despues de haber realizado el acoplimiento entre los dos aparatos.
Para activar la funciona pulse la tecla Auto Connectivity
Pulse de nuevo para desactivar la funciona y desconecte la campana de la superficie de cocccion.
Cuando la campana y la superficie de cocccion está conectadas, de vez en cuando se enciende la superficie de cocccion y en la campana se enciende de forma automatica la luz y la Velocidad Baja.
La velocidad y la luz se apagan de forma automática cuando se apaga la superficie de coccción.
Es posible controlar la campana con la aplicacion Smart Things, como se ha descripto anterionmente.
T9. Conectividad automática ON/OFF
- Pulse la tecla T9 para activar la funciona.
- La velocidad de la campana y la luz se encienden y se apagan en función del estado de la superficie de coccción, como se ha descririto anteriorsmente.
- Pulse de nuevo para desactivar la funciona.
Reinicio indicator de saturacion del filtro
Presionar el boton T1 hasta la sealsd de sonido.
- El LED 1 (filtro antigrasa) o el LED 2 (filtro de carbón activado) dejan de parpadear.
ON/OFF indicator de saturación del Filtro de carbón activado
- Pulse durante 3 segundos el botón T2 y T3 para activar (ON) el indicator de saturación del filtró de carbón activado.
- Pulse durante 3segundos el botón T2 y T3 para desactivar (OFF) elindicador de saturación del filtróde carbónactivado.
Datas determinados de acuerdo con el Reglamento (CE) N° 1275/2008.
| Bluetooth | Consumo de potencia modo standby (W): 1.90W.Periodo de tiempo para la gestión de la potencia (min): 3 min. |
| Modo off | Consumo de potencia (W): 0.48W.Periodo de tiempo para la gestión de la potencia (min): 3min. |
Potencia max. transmisor Bluetooth
NOTA
Por la presente, Samsung Electronics, declar que el aparato tipo equipo de radio es conforme a la Directiva 2014/53/UE. El texto completo de la交代 de conformidad UE está disponible en lasuma dirección internet: La交代 oficial de conformidad se incluye en http://www.samsung.com, vaya a Asistencia > Buscar asistencia producte e introduzca el nombre del modelo.
Resolución de problemas
El problema可以选择 estar causado por una informacion menor, que ugsted可以选择 corregir solo con laapia de lassiguerentes instrucciones.No intente hacer reparaciones si las siguerentes instrucciones noDICen nada sobre el caso especico.
ADVERTENCIA
Las reparaciones del aparato deben ser exclusivamente realizadas por un先进技术 de assistencia calidad. Las reparaciones Incorrectamente realizadas peuvent causar graves ríegos para el usuario. Sirequires reparar su aparato,contacte el centro de assistencia al cliente.
| Problema | Posibles causas | Solutión |
| ¿Qué debo hacer si la campana no funciona? | El fusible del cableado centralizo no está integro. | Si el fusible se dispara varias vezes, llama a un electricista autorizada. |
| El botón de alimentación se haactivado de forma accidental. | El aparato está correctamente encendido. | |
| La campana necesita 5segundos parafuncirar a la velocidad exacta. | Espere 5segundos afterwards de haberencendido la campana. | |
| ¿Qué debo hacer si el control tátil de la campana no funciona? | Hay objetivos extraños yliquidos en el panel decontrol. | Limpie el panel de control. |
| Qué debo hacer si laconexión Bluetooth no funciona. | Consulte el manual deuso de una superficiede cocción Samsungcompatible. | Solo es possible conectar a la campanamedianaBluetooth una superficie decocción compatible Samsung |
| La campana estáconectada a otheraparato. | Active la desconexión Bluetooth(reinicio emparejamiento, T8+T9durante 3 seg.) y a continuación vueltaa activar el procesode conexiónBluetooth. | |
| La conexión Bluetooth(emparejamiento) noes estable. | Desconnecte la potencia más de 30segundos. Acontinuación, vuela aponer en marcha el aparato. Despuésdesconnecte Bluetooth y a continuaciónvuelta a activar el procesode conexiónBluetooth. | |
| Qué debo hacer si "EL"aparece en el display.Si en el displayaparece el circulo, lacampana no estafúncomingo correctamente. | La campana inicia la calibración parasensor. | Espere 5-10 horas a que se efectuéla calibración.Para mayor información, consulte lasinstruciones relatives al sensor quefiguran en el manual. |
| ¿Qué debo hacer siuso la superficie dedoción de gas? | DebeCambiar el modo sensor por el modeusuperficie de cocciónde gas. | Pulse T4 + T6 durante 3段时间. Acontinuación espere 5-10 horas a que seeffectué la calibración. |
| ¿Qué debo hacer si elmode automatico nofuncionacorrectamente? | El algo ratimo del sensorno es estable. | Pulse el botón T6 durante 3段时间.Lacampana reinicia la calibración.Elmode automatístico sera correcto despuesede la calibración. |
| ¿Qué debo hacer si elbotón no funcionalcorrectamente? | no es un botón. Esun indicator del estadode la conexión | Pulse T9 durante 3段时间 en lugardel Indicador. |
Para a limpeza, utilizar um pano humedecido com detergentes liquidos neutros. Evitar o uso de produits contento abrasivos. NAO UTILIZE ALCOOL!
