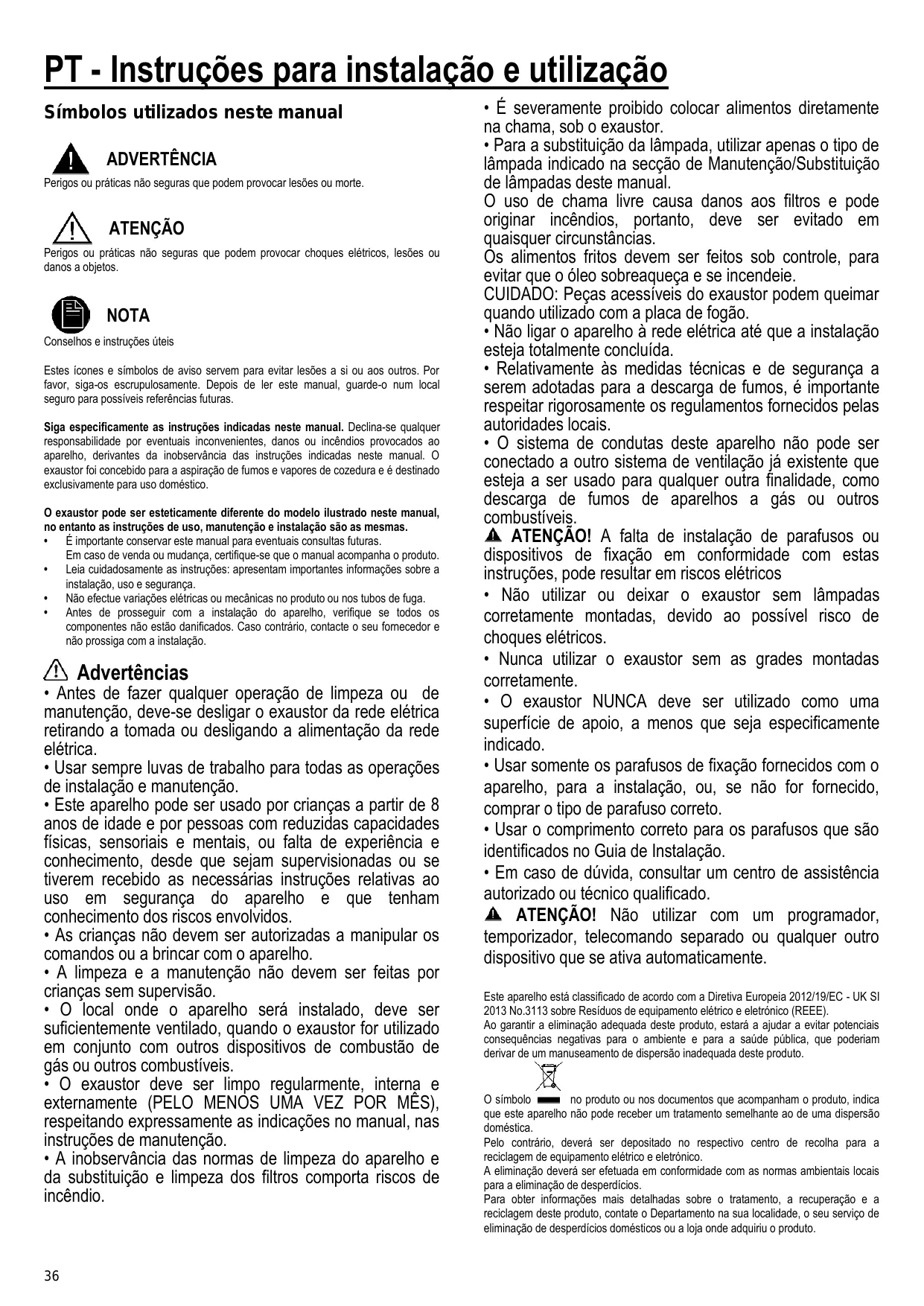

PT - Instruções para instalação e utilização Símbolos utilizados neste manual ADVERTÊNCIA Perigos ou práticas não seguras que podem provocar lesões ou morte.

ATENÇÃO Perigos ou práticas não seguras que podem provocar choques elétricos, lesões ou danos a objetos.

NOTA Conselhos e instruções úteis Estes ícones e símbolos de aviso servem para evitar lesões a si ou aos outros. Por favor, siga-os escrupulosamente. Depois de ler este manual, guarde-o num local seguro para possíveis referências futuras. Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e é destinado exclusivamente para uso doméstico. O exaustor pode ser esteticamente diferente do modelo ilustrado neste manual, no entanto as instruções de uso, manutenção e instalação são as mesmas. • É importante conservar este manual para eventuais consultas futuras. Em caso de venda ou mudança, certifique-se que o manual acompanha o produto. • Leia cuidadosamente as instruções: apresentam importantes informações sobre a instalação, uso e segurança. • Não efectue variações elétricas ou mecânicas no produto ou nos tubos de fuga. • Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não estão danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.

• Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica. • Usar sempre luvas de trabalho para todas as operações de instalação e manutenção. • Este aparelho pode ser usado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentais, ou falta de experiência e conhecimento, desde que sejam supervisionadas ou se tiverem recebido as necessárias instruções relativas ao uso em segurança do aparelho e que tenham conhecimento dos riscos envolvidos. • As crianças não devem ser autorizadas a manipular os comandos ou a brincar com o aparelho. • A limpeza e a manutenção não devem ser feitas por crianças sem supervisão. • O local onde o aparelho será instalado, deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto com outros dispositivos de combustão de gás ou outros combustíveis. • O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA VEZ POR MÊS), respeitando expressamente as indicações no manual, nas instruções de manutenção. • A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incêndio.

• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor. • Para a substituição da lâmpada, utilizar apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual. O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias. Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie. CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizado com a placa de fogão. • Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente concluída. • Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais. • O sistema de condutas deste aparelho não pode ser conectado a outro sistema de ventilação já existente que esteja a ser usado para qualquer outra finalidade, como descarga de fumos de aparelhos a gás ou outros combustíveis. ATENÇÃO! A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscos elétricos • Não utilizar ou deixar o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos. • Nunca utilizar o exaustor sem as grades montadas corretamente. • O exaustor NUNCA deve ser utilizado como uma superfície de apoio, a menos que seja especificamente indicado. • Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não for fornecido, comprar o tipo de parafuso correto. • Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação. • Em caso de dúvida, consultar um centro de assistência autorizado ou técnico qualificado. ATENÇÃO! Não utilizar com um programador, temporizador, telecomando separado ou qualquer outro dispositivo que se ativa automaticamente. Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC - UK SI 2013 No.3113 sobre Resíduos de equipamento elétrico e eletrónico (REEE). Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de dispersão inadequada deste produto.

O símbolo no produto ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de uma dispersão doméstica. Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico. A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de desperdícios. Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contate o Departamento na sua localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adquiriu o produto.

Aparelho projetado, testado e fabricado de acordo com: • Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. • Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em função por mais alguns minutos após ter terminado. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) a carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído. Para obter informações sobre os compromissos ambientais da Samsung e sobre as obrigações regulamentares específicas de produtos, por exemplo, o regulamento REACH, WEEE, baterias, visite: samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner. html

O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e destinase exclusivamente para uso doméstico. O exaustor é fabricado para ser utilizado na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculação interna.

Versão evacuação para o exterior Os vapores são evacuados para o

exterior, por meio de um tubo de descarga fixado à falange de conexão que se encontra sobre o exaustor.

O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.

Se o exaustor for dotado de filtros de carvão ativo, estes deverão ser retirados. Conectar o exaustor aos tubos e orifícios de descarga da parede com diâmetro equivalente à saída de ar (falange de união). O uso de tubos ou orifícios de descarga de parede com diâmetro inferior, pode provocar a diminuição do desempenho de aspiração e um drástico aumento do ruído. Não nos responsabilizamos a este respeito. ! Utilizar um tubo condutor com comprimento não inferior ao indicado. ! Utilizar um tubo condutor com o menor número possível de curvas (ângulo máximo da curva: 90ºC). ! Evitar alterações drásticas da seção do tubo (diâmetro). Se desejar usar como versão para Extração, remova o filtro de carvão da coifa.

O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta para o ambiente. Para usar o exaustor nesta versão é necessário instalar um sistema de filtragem adicional à base de carvão ativado.

• A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 45cm no caso de fogões elétricos e 60cm no caso de fogões a gás ou combinados. Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação. *consulte os regulamentos locais antes de proceder à instalação.

A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessível, mesmo depois da instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar numa zona acessível, mesmo

depois da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação. ATENÇÃO! Antes de conectar novamente o circuito do exaustor com a alimentação elétrica, verificar o seu funcionamento, e verificar se o cabo de rede está montado corretamente. O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao serviço de assistência técnica. Montagem

Antes de iniciar a instalação: • Verificar que o produto adquirido tem as dimensões adequadas para a área escolhida de instalação. • Tirar o/s filtro/s de carvão ativado (*) se fornecidos (ver também o parágrafo relativo). Este/s deve/m ser remontado/s somente caso se deseje utilizar o exaustor na versão filtrante. • Verificar se, dentro do exaustor, não há (por motivos de transporte) materiais extras (por exemplo envelopes com parafusos (*), garantias (*) etc.). Caso haja, tirar e conservar. O exaustor é fornecido com buchas de fixação adequadas para a maior parte das paredes/tetos. No entanto é necessário que um técnico qualificado faça sua instalação. A parede/teto deve ser suficientemente robusta para suportar o peso do exaustor. Nota: As peças sinalizadas com o símbolo "(*)" são acessórios opcionais fornecidos apenas em alguns modelos ou peças não fornecidas, que devem ser compradas.

Para a limpeza, utilizar um pano humedecido com detergentes líquidos neutros. Evitar o uso de produtos contendo abrasivos. NÃO UTILIZE ÁLCOOL! Para todas as operações de manutenção, utilizar luvas de trabalho. NÃO LIMPE O SENSOR.

Fig. 9-20 Capta as partículas de gordura provenientes da cozedura. O Filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtro pode ser lavado manualmente ou na máquina de lavar louça a baixas temperaturas e com um ciclo breve. O filtro metálico para a gordura pode perder cor com as lavagens na máquina da louça, mas as suas características de filtração não se alteram. Para desmontar o filtro antigordura puxe o puxador de libertação com mola.

Filtro de carvão activo (só para a versão filtrante) Fig. 19 Retém os odores desagradáveis produzidos durante a preparação de alimentos. A saturação do filtro de carvão activado se verifica após um uso mais ou menos prolongado em função do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo cada 4 meses (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo que se possui – indicar esta necessidade). NÃO pode ser lavado ou regenerado. Filtro a carvão circular Aplique um em cada lado para cobrir ambas as grelhas de protecção do impulsor do motor, depois disso vire a pega no sentido dos ponteiros dos relógios. Para a desmontagem vire no sentido contrário aos ponteiros dos relógios. Compra do filtro de carbono O filtro de carbono só pode ser adquirido no website do Serviço de Assistência ou nos Centros de Assistência Samsung. Consultar as informações referidas na última página deste manual.

Substituição das lâmpadas e/ou do dispositivo de controlo

O exaustor é fornecido com um sistema de iluminação baseado na tecnologia LED. Os LED garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lâmpadas tradicionais e economizam 90% de energia elétrica. Para substituir, contactar o serviço de assistência técnica.

Para mais informações relativamente ao "download" e uso da aplicação Smart Things no seu dispositivo móvel e sobre como utilizá-la para o controlo do seu exaustor, visitar: • www.samsung.com. T9. Ligação Bluetooth (Acoplamento entre exaustor e placa compatível Samsung) 1. Prima o botão T9 colocado no exaustor durante 3 segundos. O modo de emparelhamento é activado e o indicador L1 fica intermitente. 2. Pressionar a tecla Bluetooth na placa de cozinha. O indicador na tecla permanece aceso indicando o final do processo de acoplamento, no display acende-se o símbolo "bt".

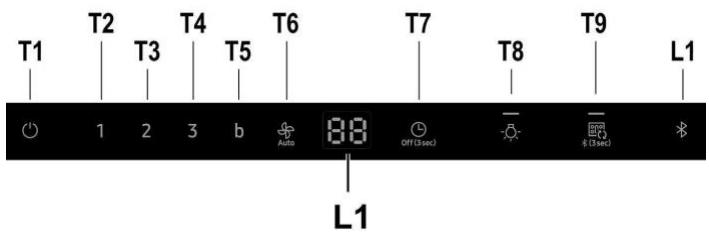

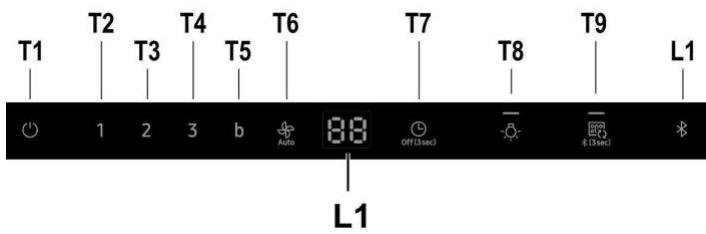

T1. ON/OFF Motor Pressionar a tecla T1 para ativar a velocidade predefinida (Velocidade predefinida: baixa). Pressionar novamente, para o exaustor regressar ao modo stand-by. T2. Velocidade Baixa Pressionar a tecla T2 para ativar a velocidade baixa. T3. Velocidade Média Pressionar a tecla T3 para ativar a velocidade média. T4. Velocidade Alta Pressionar a tecla T4 para ativar a velocidade alta. T5. Velocidade Intensiva (Boost) Pressionar a tecla T5 para ativar a velocidade intensiva (Boost) por 5 minutos. T6 Velocidade Automática O exaustor regula automaticamente a velocidade da ventoinha em função do vapor proveniente da zona de confecção. Prima o botão T6 (Auto) para activar a Velocidade Automática do exaustor. Sensor do Vapor Aquando da primeira utilização, o exaustor procede à calibração automática deste sensor: o processo demora 5-10 minutos. Durante este período, mantenha o ar limpo e estável à volta do exaustor. A calibração do sensor do vapor pode ser efectuada premindo o botão Auto no modo standby durante 3 segundos. Calibração do Sensor Prima o botão T6 durante 3 segundos no modo standby para o exaustor iniciar a calibração do sensor do vapor: o processo demora 5-10 minutos. *Apenas no modo Standby Modo de selecção do sensor para a zona de confecção Defina o modo adequado de funcionamento da zona de confecção seleccionando Sensor para Zona de Confecção. Prima os botões T6 e T4 durante 3 segundos no modo standby. O exaustor muda o sensor para o modo Zona de Confecção. GA : Placa a Gás EL : Placa eléctrica (por defeito) Depois de configurar o modo Zona de Confecção, o exaustor acciona automaticamente a calibração: o processo demora 5-10 minutos. T7. Temporizador ON/OFF Prima o botão T7 (Temporizador) para seleccionar o tempo de confecção. Para desligar a função Temporizador, prima o botão T7 durante 3 segundos. T8. Luz ON/OFF Prima o botão T8 para a luz acender no máximo. Prima o botão T8 para diminuir a intensidade da luz Se premir o botão T8 uma terceira vez, as luzes apagam. SINAL SONORO ON/OFF Prima o botão Luz durante três segundos. O sinal sonoro é desactivado. Prima o botão Luz durante 3 segundos. O sinal sonoro é activado. Ligação (acoplamento) entre exaustor e placa de cozinha É possível ligar (acoplar) o exaustor a uma placa de cozinha Samsung compatível através da tecnologia Bluetooth. Depois de efetuar a ligação com uma placa de cozinha compatível, o exaustor acendese automaticamente na Velocidade Baixa sempre que se acende a placa de cozinha, desligando-se automaticamente quando se desliga a placa de cozinha. Além disso, ao ligar o exaustor a uma placa de cozinha compatível, é possível descarregar e instalar num dispositivo móvel a aplicação Smart Things e utilizá-la para os seguintes fins: • Verificar e configurar o acendimento do exaustor e da luz, a velocidade de funcionamento e o desligamento programado do exaustor (temporizador) e o "time-up alarm".

T9. Desconexão Bluetooth (Reset) 1. Pressionar e manter pressionada por 3 seg. a tecla T8+T9 no exaustor. 2. No display surge "bt rt" indicando que foi executada a desconexão. NOTA Para uma descrição detalhada do procedimento de ligação, consultar o manual de uso da placa de cozinha Samsung compatível. Conectividade automática A conectividade automática permite fazer funcionar em sintonia e rapidamente, através de Bluetooth, o exaustor e uma placa de cozinha Samsung compatível, depois de executar o acoplamento entre os dois aparelhos. Para ativar a função, pressionar a tecla Auto Connectivity. Pressionar novamente para desativar a função e desligar o exaustor da placa de cozinha. Com o exaustor e a placa de cozinha ligados, sempre que se acende a placa de cozinha, no exaustor acende-se automaticamente a luz e a Velocidade Baixa. Velocidade e luz desligam-se automaticamente com o desligamento da placa de cozinha. É possível controlar o exaustor com a aplicação Smart Things tal como acima descrito. T9. Conectividade automática ON/OFF 1. Pressionar a tecla T9 para ativar a função. 2. A velocidade do exaustor e a luz acendem-se e desligam-se com base no estado da placa de cozinha, tal como acima descrito. 3. Pressionar novamente para desativar a função. Temporização Automática quando a zona de confecção está desligada Se a função Conectividade Automática for utilizada com a função Velocidade Automática quando a zona de confecção está desligada, o exaustor regula automaticamente o temporizador para 10 min em função do sensor do vapor.

Comando à distância através da Aplicação Smart Things

Conectividade Automática

X X O O X O O O O Reset do indicador de saturação do filtro • Pressionar a tecla T1 até ouvir o sinal sonoro. • O LED 1 (filtro antigorduras) ou o LED 2 (filtro de carvão ativo) deixam de piscar. ON/OFF indicador de saturação do filtro de carvão ativo • Pressionar durante 3 segundos a tecla T2 e T3 para ativar (ON) o indicador de saturação do filtro de carvão ativo. • Pressionar durante 3 segundos a tecla T2 e T3 para desativar (OFF) o indicador de saturação do filtro de carvão ativo.

NK36N9804VB*, NK24N9804VB* Dados determinados de acordo com a Regulamentação (EC) NO 1275/2008.

ADVERTÊNCIA Os reparos no aparelho só devem ser realizados por um técnico de manutenção qualificado. Reparos realizados de maneira imprópria podem resultar em riscos consideráveis para o usuário. Se o aparelho exigir reparos, entre em contato com seu centro de atendimento ao consumidor.

Consumo energético no modo Stand-by (W): 1,90 W. Bluetooth

Período de tempo para a gestão de energia (min.): 3 min.

Possível causa O fusível na fiação da casa não está intacto.

Se os fusíveis dispararem várias vezes, entre em contato com um eletricista autorizado.

O botão Liga/Desliga foi pressionado acidentalmente.

O aparelho deve estar adequadamente ligado.

A coifa precisa de 5 seg para operar na velocidade correta.

Espere 5 seg após ligar a coifa.

O painel de controle está contaminado por corpos estranhos ou líquidos.

Limpe o painel de controle.

Veja o manual do usuário de um fogão Samsung compatível.

Somente fogões Samsung compatíveis podem se conectar à coifa via Bluetooth.

A coifa está conectada a outro eletrodoméstico.

Ative a desconexão do Bluetooth (Reset do emparelhamento, T8+T9 por 3 seg) e, em seguida, ative novamente o processo de conexão do Bluetooth.

A conexão (emparelhamento) Bluetooth não está estável.

Desligue a alimentação por um período superior a 30 segundos. Em seguida, ligue o aparelho novamente. Então, ative a desconexão do Bluetooth e ative novamente o processo de conexão do Bluetooth.

O que devo fazer se surgir a mensagem “EL” no visor? Enquanto for exibido um círculo no visor, a coifa não funciona adequadamente.

A coifa inicia a calibração do Sensor.

Espere 5 a 10 minutos para a calibração. Para informações mais detalhadas, consulte as instruções do Sensor no manual.

O que devo fazer se usar um fogão a gás?

É necessário alterar o modo do Sensor para Fogão a Gás.

Pressione T4 + T6 por 3 seg. Em seguida, espere 5 a 10 minutos para a calibração.

O que devo fazer se o modo Automático não estiver funcionando corretamente?

O algoritmo do Sensor não está estável.

Pressione o botão T6 por 3 seg. Em seguida, a coifa iniciará novamente a calibração. Após a calibração, o modo Automático funcionará corretamente.

O que devo fazer se o botão não estiver funcionando corretamente?

não é um botão. É um indicador do estado da conexão.

Pressione T9 por 3 seg em vez do indicador .

Consumo energético (W): 0,48 W Período de tempo para a gestão de energia (min.): 3 min.

Potência máx de transmissão do Bluetooth OBS. A Samsung Electronics declara aqui que o aparelho de tipo equipamento de rádio está em conformidade com a Diretiva 2014/53/EU. O texto completo da declaração de conformidade da UE está disponível no seguinte endereço da internet: A Declaração de conformidade oficial pode ser encontrada em http://www.samsung.com; acesse Suporte > Pesquisar Suporte de Produto e insira o nome do modelo.

O que devo fazer se a coifa não funcionar?

O que devo fazer se o controle por toque da coifa não funcionar?

Faixa de frequência: 2402 MHz ~ 2480 MHz Bluetooth

Potência de transmissão (Máx): 5 dBm

Resolução de problemas Uma falha pode ser o resultado de uma informação menor que você pode corrigir por si só com a ajuda das instruções a seguir. Não tente realizar reparos adicionais se as instruções a seguir não ajudarem em cada caso específico.

O que devo fazer se a conexão Bluetooth não estiver funcionando?
