MANUALE UTENTE 144 AS KRESS

AkkuBS_CN-FR / 1004 Istruzioni originali "Avvitatore perforatore a batteria" 46 Italiano Simboli e abbreviazioni

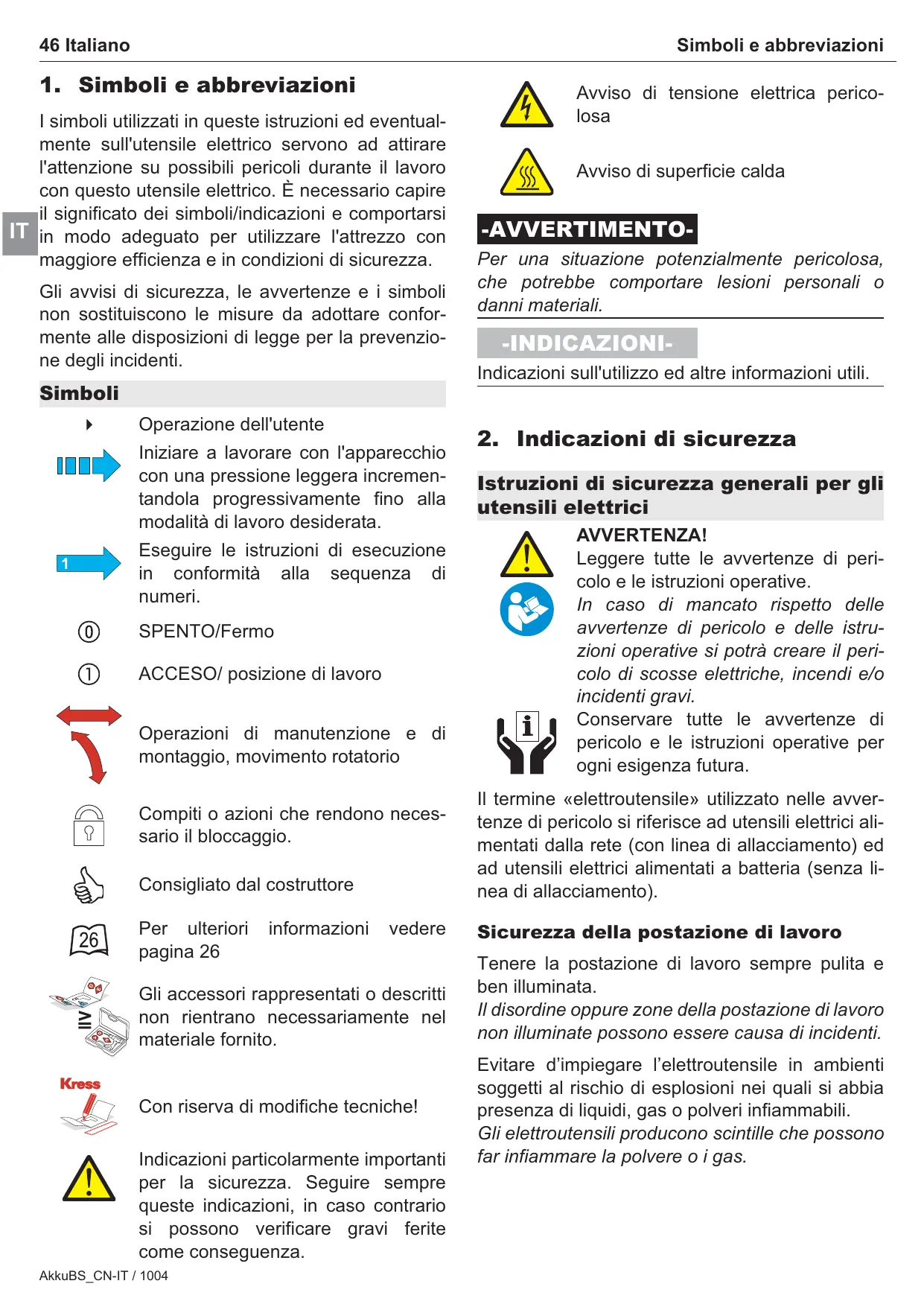

1. Simboli e abbreviazioni

I simboli utilizzati in queste istruzioni ed eventualmente sull'utensile elettrico servono ad attirare l'attenzione su possibili pericoli durante il lavoro con questo utensile elettrico. È necessario capire il significato dei simboli/indicazioni e comportarsi IT in modo adeguato per utilizzare l'attrezzo con maggiore efficienza e in condizioni di sicurezza. Gli avvisi di sicurezza, le avvertenze e i simboli non sostituiscono le misure da adottare conformente alle disposizioni di legge per la prevenzione degli incidenti. Avviso di tensione elettrica pericolosa Avviso di superficie calda -AVVERTIMENTOPer una situazione potenzialmente pericolosa, che potrebbe comportare lesioni personali o danni materiali. -INDICAZIONIIndicazioni sull'utilizzo ed altre informazioni utili. Simboli

Operazione dell'utente Iniziare a lavorare con l'apparecchio con una pressione leggera incrementandola progressivamente fino alla modalità di lavoro desiderata. Eseguire le istruzioni di esecuzione in conformità alla sequenza di numeri. SPENTO/Fermo ACCESO/ posizione di lavoro Operazioni di manutenzione e di montaggio, movimento rotatorio Compiti o azioni che rendono necessario il bloccaggio. Consigliato dal costruttore Per ulteriori pagina 26 informazioni vedere Gli accessori rappresentati o descritti non rientrano necessariamente nel materiale fornito. Con riserva di modifiche tecniche! Indicazioni particolarmente importanti per la sicurezza. Seguire sempre queste indicazioni, in caso contrario si possono verificare gravi ferite come conseguenza. AkkuBS_CN-IT / 1004

2. Indicazioni di sicurezza

Istruzioni di sicurezza generali per gli utensili elettrici AVVERTENZA! Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento). Sicurezza della postazione di lavoro Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti. Evitare d’impiegare l’elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. Indicazioni di sicurezza Tenere lontani i bambini ed altre persone durante l’impiego dell’utensile elettrico. Eventuali distrazioni potranno comportare la perdita del controllo sull’elettroutensile. Sicurezza elettrica La spina di allacciamento alla rete dell’elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa. Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. La penetrazione dell’acqua in un elettroutensile aumenta il rischio di una scossa elettrica. Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l’elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. Qualora si voglia usare l’elettroutensile all’aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. Qualora non fosse possibile evitare di utilizzare l’elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L’uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica. Sicurezza delle persone È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile durante le operazioni di lavoro. Non utilizzare mai Italiano 47 l’elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile può essere causa di gravi incidenti. Indossare sempre equipaggiamento protettivo individuale, nonché guanti IT protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica seconda del tipo e dell’applicazione dell’elettroutensile, si riduce il rischio di incidenti. Evitare l’accensione involontaria dell’elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’elettroutensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti. Prima di accendere l’elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti. Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio in ogni situazione. In questo modo è possibile controllare meglio l’elettroutensile in caso di situazioni inaspettate. Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi AkkuBS_CN-IT / 1004 48 Italiano Indicazioni di sicurezza che gli stessi siano collegati e che vengano utilizzati correttamente. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere. Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. Trattamento accurato ed uso corretto IT degli elettroutensili Utilizzare l’elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l’elettroutensile esplicitamente previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell’ambito della sua potenza di prestazione. Non utilizzare mai elettroutensili con interruttori difettosi. Un elettroutensile con l’interruttore rotto è pericoloso e deve essere aggiustato. Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l’elettroutensile possa essere messo in funzione involontariamente. Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l’elettroutensile a persone che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. Eseguire la manutenzione dell’elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s’inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell’elettroutensile stesso. Prima di iniziare l’impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente. AkkuBS_CN-IT / 1004 Trattamento ed utilizzo appropriato di utensili dotati di batterie ricaricabili Caricare la batteria solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di batteria sussiste pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile. Avere cura d’impiegare negli elettroutensili solo ed esclusivamente batterie ricaricabili esplicitamente previste. L’uso di batterie ricaricabili di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio d’incendi. Non avvicinare batterie non utilizzate a fermagli, monete, chiavi, chiodi, viti e neppure ad altri picoli oggetti metallici che potrebbero provocare un cavallottamento dei contatti. Un eventuale corto circuito tra i contatti dell’accumulatore potrà dare origine a bruciature o ad incendi. IIn caso d’impiego errato si provoca il pericolo di fuoriuscita di liquido dalla batteria ricaricabile. Evitarne assolutamente il contatto. In caso di contatto accidentale, sciacquare accuratamente con acqua. Rivolgersi immediatamente al medico, qualora il liquido dovesse entrare in contatto con gli occhi. Il liquido fuoriuscito dalla batteria ricaricabile potrà causare irritazioni cutanee o ustioni. Indicazioni di sicurezza Assistenza Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’elettroutensile. Istruzioni di sicurezza specifiche per la macchina Indossare cuffie di protezione. L'effetto del rumore può provocare la perdita dell’udito. Tenere sempre ben saldo l’elettroutensile. Serrando a fondo ed allentando le viti è possibile che si verifichino temporaneamente alti momenti di reazione. Assumere sempre una posizione sicura e tenere l'utensile saldamente con entrambe le mani. Se la punta dovesse bloccarsi inaspettatamente, la macchina reagisce con contraccolpi. Al fine di rilevare linee di alimentazione nascoste, utilizzare apparecchiature di ricerca adatte oppure rivolgersi alla locale società erogatrice. Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell’acqua si provocano seri danni materiali. Tenere l’apparecchio per le superfici isolate dell’impugnatura qualora venissero effettuati lavori durante i quali l’accessorio oppure la vite potrebbe venire a contatto con cavi elettrici nascosti. Il contatto con un cavo sotto tensione può mettere sotto tensione anche parti metalliche dell’apparecchio, causando una scossa elettrica. Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo semplicemente con la mano. Italiano 49 SiO2 Non lavorare pietre con acido silicico cristallino (SiO2). Durante la lavorazione si forma una polvere dannosa per la salute. Non lavorare mai materiali contenenti amianto. L'amianto è ritenuto materiale cance- IT rogeno. Prendere dei provvedimenti appropriati se esiste la possibilità che durante il lavoro si sviluppino polveri dannose per la salute, infiammabili oppure esplosive. Ad esempio: Alcune polveri sono considerate cancerogene. Indossare una maschera di protezione contro la polvere ed utilizzare, se collegabile, un sistema di aspirazione polvere/ aspirazione trucioli. Prima di appoggiare l’utensile elettrico, attendere sempre che si sia fermato completamente. L’utensile ad innesto può incepparsi e comportare la perdita di controllo dell’utensile elettrico. Gli utensili non usati devono essere conservati in locali asciutti e chiusi, lontani dalla portata dei bambini! Spegnere immediatamente l’utensile elettrico quando l’utensile accessorio si blocca. Aspettarsi sempre momenti di reazione elevati che possono provocare un contraccolpo. L’utensile accessorio si blocca quando:

l’utensile elettrico è sottoposto a sovraccarico oppure

prende angolature improprie nel pezzo in lavorazione. Altri rischi: Nonostante nelle istruzioni per l’uso dei nostri utensili elettrici siano contenute avvertenze dettagliate per la lavorazione sicura, gli utensili comportano certi rischi che non si possono escludere neanche con i dispositivi di protezione. Pertanto usarli sempre con la dovuta cautela! Indicazioni di sicurezza sulla batteria Non usare batterie difettose o deformate. Vi è il rischio di esplosione. Non aprire la batteria. Vi è il pericolo di un corto circuito. AkkuBS_CN-IT / 1004 50 Italiano Indicazioni di sicurezza Non cortocircuitare la batteria. Vi è il rischio di esplosione. Proteggere la batteria ricaricabile da calore troppo forte, p. es. anche da continue radiazioni solari e dal fuoco. Vi è il rischio di esplosione.

In caso di difetto e di uso improprio della batteria ricaricabile vi è il pericolo di una fuoriuscita di vapori. Far entrare aria fresca e farsi visitare da un medico in caso di disturbi. I vapori possono irritare le vie respiratorie. In caso di batterie difettose vi può essere una fuoriuscita di liquidi che possono umettare oggetti vicini. Controllare le relative parti. Pulire queste parti e, se il caso, sostituirle. Se si ripone la batteria all'esterno del carica-batterie, coprirne i contatti. In caso di cortocircuito tramite ponticellamento metallico, vi è il rischio di incendio ed esplosione. Indicazioni di sicurezza per il caricabatterie Non usare l'elettroutensile se il cavo è danneggiato. Non toccare il cavo danneggiato ed estrarre la spina di rete qualora il cavo venga danneggiato mentre si lavora. I cavi danneggiati aumentano il rischio di una scossa di corrente elettrica. Non utilizzare l’apparecchiatura elettrica su basi facilmente infiammabili (p. es. carta, tessuti ecc.) oppure in ambienti infiammabili. Per via dello sviluppo di riscaldamento si viene a creare il pericolo d’incendio. Custodire l’apparecchiatura elettrica al riparo dalla pioggia o dall’umidità. L’eventuale infiltrazione di acqua nel carica-batterie aumenta il rischio di scosse elettriche. Non coprire le feritoie di ventilazione dell'apparecchio di carica durante il caricamento. Sono previste per prevenire il surriscaldamento dell'apparecchio di carica e della batteria. Non caricare batterie di altri marchi. L’apparecchiatura elettrica è idonea esclusivamente per operazioni di ricarica di batterie AkkuBS_CN-IT / 1004 KRESS. In caso contrario si viene a creare il pericolo di incendio e di esplosione. Avere cura di mantenere l’apparecchiatura elettrica sempre pulita. Attraverso accumuli di sporcizia si crea il pericolo di una scossa elettrica. Prima di ogni impiego controllare l’apparecchiatura elettrica, il cavo e la spina. Non utilizzare l’apparecchiatura elettrica in caso doveste riscontrare dei danni. Non aprire mai personalmente l’apparecchiatura elettrica e farla riparare soltanto da personale qualificato e soltanto con pezzi di ricambio originali. Con apparecchiature elettriche, spine e cavi difettosi si aumenta il pericolo di una scossa elettrica. -AVVERTIMENTONon aprire il carica-batterie. Attenzione: alta tensione! Vi è il rischio di scossa elettrica. Sincerarsi che il collegamento tra il carica-batterie e la batteria sia posizionato correttamente e che non venga ostacolato da corpi estranei. In caso di cortocircuito tramite ponticellamento metallico, vi è il rischio di incendio ed esplosione. Mantenere l'incavo di ricarica batteria sgombro da corpi estranei e proteggerlo dalla sporcizia e dall'umidità. Conservare in luogo asciutto e privo di ruggine. In caso di cortocircuito vi è il rischio di incendio ed esplosione. Sorvegliare sempre il carica-batterie quando è collegato alla rete elettrica. Vi è il rischio di incendio. Descrizione dell'apparecchio

3. Descrizione dell'apparecchio

Leggere tutte le istruzioni e le indicazioni sulla sicurezza prima della messa in funzione. Eventuali omissioni nell’adempimento delle istruzioni e indicazioni sulla sicurezza potranno causare scosse elettriche, incendi e/o lesioni gravi. Per una migliore comprensione, utilizzare le istruzioni illustrate in allegato con la presentazione dell'apparecchio. Durante la lettura delle istruzioni d'uso, fare riferimento anche alle istruzioni illustrate. Elementi di comando Mandrino autoserrante II Bussola di serraggio III Ghiera di regolazione per preselezione della coppia IV Selettore di velocità (opzione) V Commutatore del senso di rotazione VI Interruttore On/Off VII Anello di sbloccaggio/anello di ritenuta (opzione) VIII Tasto di sblocco batteria IX Punta X Prolungamento punta XI Dispositivo ausiliario angolare (accessorio) XII Commutatore a bilico on/off lampada a batteria (accessorio) Italiano 51 Carica-batterie 9 Carica-batterie 10 Indicatore LED di carica della batteria 11 Vano di carica della batteria Materiale fornito Utilizzo conforme L'utensile elettrico è concepito per avvitare e svitare viti e per forare legno, metallo, ceramica e materie plastiche. Requisiti dell'utente L'apparecchio può essere utilizzato, manutenuto e riparato solo da personale autorizzato ed qualificato. Questo personale deve essere istruito in modo specifico circa i pericoli che possono verificarsi. Caratteristiche tecniche Tensione nominale batteria in V dc Potenza in Ah

1. n0 = Numero di giri a vuoto

2. n0 = Numero di giri a vuoto

1. n1 = Numero di giri sotto carico

2. n1 = Numero di giri sotto carico

(2ª velocità) in min -1 Componenti dell'apparecchio

Alberino portapunta Vano esagonale di inserimento Coperchietto di protezione della trasmissione (opzione) Fessura di ventilazione Batteria Contatti batteria Illuminazione (opzione) Portapunta (opzione)

coppia massima per avvitamento rigido

coppia massima per avvitamento morbido Valori fonometrici = livello di pressione acustica LpA analizzato A = livello di potenza acustica LwA analizzato A K = Valore di incertezza di misura Il livello di rumore può superare gli 85 dB(A) durante il lavoro. Indossare una protezione acustica! AkkuBS_CN-IT / 1004 52 Italiano Descrizione dell'apparecchio Valore di emissione delle oscillazioni triassiali emesso in conformità alla EN 60745. K = Valore di incertezza della misura Avvitare nel legno - max. ø in mm Forare il legno- max. ø in mm Valore di emissione di vibrazioni triassiali in m/s²: avvitamento

Valore di emissione di vibrazioni triassiali in m/s²: perforazione metallo Forare il legno- max. ø in mm Il livello di oscillazione indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla norma EN 60745 e può essere dunque utilizzato per il confronto fra macchine. Peso in kg Batteria Tensione nominale batteria in V dc Potenza in Ah Batteria al nichel-cadmio Il livello di oscillazione è soggetto a cambiamenti a seconda di come si usa l’utensile elettrico e può in alcuni casi arrivare a livelli che vanno oltre quello riportato nelle presenti istruzioni. Il carico dell’oscillazione potrebbe essere sottovalutato se l’utensile elettrico dovesse essere utilizzato regolarmente in questo modo. Nota bene: Per una valutazione precisa del carico dell’oscillazione nel corso di un determinato periodo di tempo operativo bisognerebbe considerare anche i tempi in cui la macchina è spenta oppure è accesa ma non viene utilizzata effettivamente. Ciò può comprensibilmente ridurre il carico dell’oscillazione in relazione al periodo operativo completo. Batteria al nichel-metallo idruro Batteria con tecnologia agli ioni di litio Carica-batterie Tensione di rete in V~/frequenza in Tensione di carica in V dc. Corrente di carica in A Adottare misure di sicurezza supplementari per la protezione dell’operatore dall’effetto delle vibrazioni come p. es.: manutenzione dell’elettroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro. Carica di mantenimento in mA Intervallo di temperatura durante il funzionamento

Misura d'angolo in mm Zona di serraggio del mandrino ø in Forare l'acciaio - max. ø in mm Forare l'alluminio - max. ø in mm AkkuBS_CN-IT / 1004

Durata di carica della batteria in min. Il Suo utensile a batteria è provvisto di doppio isolamento in conformità alla EN 60335; pertanto un conduttore di messa a terra è superfluo. L'apparecchio è schermato da radio e televisione secondo la EN 55014-1 e immune ai disturbi secondo la EN 55014-2. Utilizzo Italiano 53

Prima qualsiasi intervento sull'apparecchio, estrarre la batteria. Tale precauzione eviterà che l’apparecchio possa essere messo in funzione inavvertitamente. Messa in funzione

Caricare la batteria Inserire la batteria -AVVERTENZAUtilizzare esclusivamente batterie KRESS originali con la tensione riportata sulla targhetta identificativa dell'utensile elettrico. L'impiego di batterie diverse da quelle consigliate potrà comportare il pericolo di lesione o di incendio. Utilizzare sempre e soltanto le batterie e i caricabatterie indicati nelle istruzioni illustrate. Soltanto queste batterie e questi carica-batterie sono adatti all'utensile elettrico in dotazione. In questo modo è possibile avvitare viti anche in caso di batteria scarica oppure utilizzare l’utensile elettrico come cacciavite. Freno di arresto graduale Se si rilascia l'interruttore On/Off, VI il mandrino viene frenato e quindi la velocità dell'utensile inserito viene anch'essa rallentata. Qualora si proceda all'avvitamento di viti, rilasciare l'interruttore On/Off VI soltanto quando la testa della vite arriva a essere a filo con la superficie del pezzo in lavorazione. In questo caso la testa della vite non penetra nel pezzo in lavorazione. Sistema (opzione)

cambio rapido QuiXS Per cambiare rapidamente il mandrino, per inserire un dispositivo ausiliario QuiXS o per avvitare senza mandrino. Funzioni aggiuntive Al fine di alleggerire il peso e accorciare le dimensioni della macchina, la punta può essere inserita direttamente nel vano esagonale di inserimento 2 dell'alberino portapunta 1. Giunto a frizione Batteria Assumere sempre una posizione sicura e tenere l'utensile elettrico saldamente con entrambe le mani. Se la punta si blocca all'improvviso, l'utensile elettrico comincia a funzionare a scatti. La trasmissione all'alberino portapunta si blocca se la punta si inceppa oppure resta bloccata. Scaricare immediatamente la macchina tirando indietro la punta Se l'utensile elettrico è bloccato spegnerlo e smontare la punta. Avviando la macchina con la punta bloccata si provocano notevoli momenti di reazione. Chiusura automatica del mandrino ASL (opzione) Se l'interruttore On/Off non viene premuto, VI l'alberino portapunta viene arrestato e di conseguenza anche il portautensile. -INDICAZIONILa batteria viene venduta parzialmente carica. Ricaricare la batteria completamente prima di mettere in funzione l’utensile elettrico per la prima volta. Batteria con tecnologia degli ioni di litio Protezione dallo scaricamento eccessivo La batteria a ioni di litio è protetta dallo scaricamento eccessivo grazie a un "sistema elettronico di protezione per scaricamento". Quando la batteria è scarica, un circuito di protezione spegne l'utensile elettrico che smette di funzionare. -AVVERTENZADopo lo spegnimento automatico dell'utensile elettrico, non premere più l'interruttore On/Off. La batteria potrebbe subire danni. AkkuBS_CN-IT / 1004 54 Italiano Protezione di sovraccarico in funzione della temperatura La batteria a ioni di litio è dotata di un controllo della temperatura NTC che permette il caricamento soltanto a una temperatura compresa tra i 5 °C e i 45 °C. Questo garantisce una lunga durata della IT batteria. Avvertenze particolari riguardo a batterie NiMH A una temperatura circostante inferiore a 0°C o superiore a 45°C la potenza delle batterie NiMH diminuisce sensibilmente. Anche in caso di non utilizzo, ricaricare la batteria NiMH ogni 4 mesi circa, al fine di garantire la sua massima potenza. Dopo dieci operazioni di ricarica le batterie NiMH devono essere lasciate ancora per un'ora nel carica-batterie, al fine di equilibrare eventuali differenze di potenza tra le celle. Conservare le batterie NiMH preferibilmente a una temperatura compresa tra 0°C e 25°C, al fine di evitare il loro autoscaricamento. Cura della batteria Non caricare le batterie a temperature inferiori a 5° C o superiori a 45° C. Non caricare le batterie in un ambiente in cui l'umidità dell'aria o la temperatura sono elevate. Se si prevede di non utilizzare le batterie per un tempo prolungato, conservarle parzialmente cariche in luogo fresco. IMPORTANTE! Le batterie si scaricano anche quando l'apparecchio non viene utilizzato. Per questo motivo caricare regolarmente le batterie. Oppure, ancora meglio: inserire la batteria nel carica-batterie collegato alla rete e pronto all'uso che, una volta terminato il caricamento, passa alla carica di compensazione. Ciò rappresenta un notevole vantaggio per la cura delle batterie, che in questo modo sono sempre pronte all'uso. Non lasciare la batteria all'interno del carica-batterie quando questo non è in funzione. Al fine di garantire una lunga durata delle batterie, assicurarsi che il loro caricamento avvenga sempre al momento giusto. Questo sarà in ogni caso necessario, qualora ci si renda conto che la potenza dell'apparecchio diminuisce. AkkuBS_CN-IT / 1004 Utilizzo Al fine di garantire la massima durata della batteria, non ricaricarla immediatamente dopo un breve utilizzo, ma lasciare che si scarichi fino al livello di potenza minimo e in seguito ricaricarla. Evitare se possibile che la macchina si blocchi: l'elevato flusso di corrente che ne deriva porta a uno scaricamento più rapido e a un deterioramento maggiore della batteria. Una durata di funzionamento di volta in volta più breve dopo ogni caricamento indica che la batteria è esaurita e che è necessario sostituirla. Attenersi alle indicazioni relative allo smaltimento. Illuminazione della postazione di lavoro (opzionale) La lampada 7 permette di illuminare il punto di avvitamento nel caso di condizioni luminose sfavorevoli. L'illuminazione si accende automaticamente quando si aziona l'interruttore di accensione/spegnimento VI. Se il selettore del senso di rotazione V è in posizione centrale, la lampada può essere utilizzata senza che l'avvitatore sia in movimento. Carica-batterie Prestare attenzione alla tensione di rete Prima della messa in funzione verificare che la tensione di rete e la frequenza di rete indicate sulla targhetta identificativa coincidano con i dati della propria rete di alimentazione. Cavo di rete del carica-batterie Alimentazione fissa Alimentazione fissa Non utilizzare cavi di alimentazione danneggiati. Questi devono essere immediatamente sostituiti da un operatore specializzato. Utilizzo corretto del carica-batterie L'apparecchio è destinato a ricaricare esclusivamente batterie KRESS. Verificare le batterie adatte a ogni tipo di caricabatterie: vedere "Batterie utilizzabili". Utilizzo Italiano 55 Ricarica impossibile Simboli Batteria carica Batteria in corso di caricamento Batteria scarica Utilizzare batterie KRESS Uso IFC-HT14V-... Batterie utilizzabili I LED lampeggiano in rosso e verde. La batteria è troppo calda o troppo fredda. La ricarica inizia automaticamente non appena la temperatura della batteria rientra in un intervallo consentito. Cortocircuito tra i contatti di carica. Estrarre la batteria dal caricabatterie. Togliere la spina elettrica. Verificare che all'interno del vano di carica non vi siano dei corpi estranei. Inserire nuovamente la batteria. Batteria difettosa. Utilizzare una nuova batteria.

Batteria a ioni di litio con una tensione nominale di 10,8 V CC. Batterie utilizzabili IFC-HT14V-14.4 Batteria a ioni di litio con una tensione nominale di 14,4 V CC. Batterie utilizzabili IFC-HT14V-18 Batteria a ioni di litio con una tensione nominale di 18 V CC. Ricarica della batteria Inserire nel caricabatterie solo batterie originali. Inserire la spina elettrica del caricabatterie. Il LED verde si accende. Il LED verde si accende. Caricabatterie operativo.

Inserire la batteria nel caricabatterie. I LED rosso e verde si accendono ricarica in corso. Durante la ricarica, la batteria e il caricabatterie si riscaldano. Lampeggio rosso - verde - la batteria è caricata, il caricabatterie è passato alla carica di mantenimento. Uso FC-HT 08/12, FC-HT 08/18 Batterie utilizzabili FC-HT 08/12 Batteria NiCd con una tensione nominale di 12 V CC Batterie utilizzabili FC-HT 08/18 Batteria NiCd con una tensione nominale di 14,4 - 18 V CC Ricarica della batteria Inserire nel caricabatterie solo batterie originali. Inserire la spina elettrica del caricabatterie. Inserire la batteria nel caricabatterie. Il LED verde si accende. Caricabatterie operativo. Avviare la ricarica premendo il tasto Set. Il LED rosso si accende. Durante la ricarica, la batteria e il caricabatterie si riscaldano. La ricarica è conclusa. Il LED verde si accende. Quando il caricabatterie non è sorvegliato, staccare la spina. Quando il caricabatterie non è sorvegliato, staccare la spina. AkkuBS_CN-IT / 1004 56 Italiano Utilizzo Ricarica impossibile I LED non si accendono. La batteria è troppo calda o troppo fredda. La ricarica inizia automaticamente non appena la temperatura della batteria rientra in un intervallo IT consentito. Cortocircuito tra i contatti di carica. Estrarre la batteria dal caricabatterie. Togliere la spina elettrica. Verificare che all'interno del vano di carica non vi siano dei corpi estranei. Inserire nuovamente la batteria. Batteria difettosa. Utilizzare una nuova batteria. Utilizzo dell'utensile elettrico Estrazione della batteria Per estrarre la batteria 5 premere il/i tasto/i di sblocco VIII e togliere la batteria dall'utensile elettrico. Inserimento della batteria Utilizzare esclusivamente batterie KRESS originali con la tensione riportata sulla targhetta identificativa dell'utensile elettrico. L'impiego di batterie diverse da quelle consigliate potrà comportare il pericolo di lesione o di incendio. Impostare il commutatore del senso di rotazione V in posizione centrale al fine di evitare un avvio involontario dell'utensile elettrico. Inserire la batteria carica nel manico 5 finché non si avverte uno scatto. Accensione/spegnimento Premere oppure rilasciare VI l'interruttore On/Off. Modifica del numero di giri Tramite l’interruttore On/Off VI è possibile effettuare una regolazione continua del numero di giri. Premendo leggermente sull’interruttore On/Off VI la macchina comincia a girare lentamente; il numero di giri sale aumentando la pressione esercitata. AkkuBS_CN-IT / 1004 Selezione del senso di rotazione Azionare il commutatore del senso di rotazione V solo a macchina ferma Afferrare il commutatore del senso di rotazione V da entrambi i lati e impostare la direzione di rotazione desiderata. Rotazione destrorsa: Per perforazioni e avvitamento viti. Rotazione sinistrorsa: Per allentamento ed estrazioni di viti e dadi. Importante! Premere il commutatore del senso di rotazione V fino alla battuta nell'alloggiamento, vale a dire finché non si percepisce uno scatto. Se il commutatore del senso di rotazione V si trova in posizione centrale, la macchina non può essere avviata. Preselezione della coppia Con la ghiera di regolazione per preselezione della coppia III è possibile preselezionare il livello di coppia desiderato. Se la coppia è ben regolata, la punta inserita si ferma non appena la testa della vite arriva ad essere a filo con la superficie del materiale, cioè quando viene raggiunta la coppia impostata. Per estrarre le viti scegliere eventualmente un'impostazione superiore oppure portare la ghiera sul simbolo "Perforare" o "max.". Commutazione meccanica di velocità (opzione) Grazie al selettore di velocità IV è possibile preselezionare due gamme di velocità. Numero di giri minimo, coppia elevata; per perforazioni, avvitamento viti e filettatura.

Numero di giri elevato; per perforazioni con piccoli diametri. -INDICAZIONIIl cambio di velocità non va effettuato a pieno regime o al massimo numero di giri. In questo modo è possibile allungare la vita utile della macchina. Utilizzo Italiano 57 Sostituzione dell'utensile Prima qualsiasi intervento sull'apparecchio, estrarre la batteria. Tale precauzione eviterà che l’apparecchio possa essere messo in funzione inavvertitamente. Durante la sostituzione dell'utensile indossare guanti di protezione. L'utensile impiegato può riscaldarsi molto in caso di lavori di lunga durata e/o se gli spigoli di taglio dell'utensile sono affilati. Inserimento dell'utensile nell'alberino porta punta (opzione) Al fine di alleggerire il peso e accorciare le dimensioni della macchina, le punte IX possono essere inserite direttamente nel vano esagonale di inserimento 2 dell'alberino portapunta 1. Mandrino autoserrante con ASL Se l'interruttore On/Off non viene premuto, VI l'alberino portapunta viene arrestato e di conseguenza anche il portautensile. Inserimento dell'utensile Girare la bussola di serraggio II in senso antiorario per aprire la chiave di serraggio. Inserire l'utensile nel mandrino. Fissare l'utensile girando la bussola di serraggio in senso orario. Girare con forza la bussola del mandrino autoserrante finché non si sente più alcuno scatto ("clic"). Assicurarsi sempre che l'utensile sia fissato bene al centro del mandrino. Estrazione dell'utensile Aprire la bussola di serraggio ruotandola in senso antiorario, finché non diventa possibile estrarre l'utensile. Mandrino autoserrante senza ASL Inserimento dell'utensile Mantenere fermo l'anello di ritenuta VII. Girare la bussola di serraggio II in senso antiorario per aprire la chiave di serraggio. Inserire l'utensile nel mandrino.

Fissare l'utensile mantenendo fermo l'anello di ritenuta e girare con forza la bussola di serraggio II in senso orario. Assicurarsi sempre che l'utensile sia fissato bene al centro del mandrino. Togliere l'utensile Mantenere fermo l'anello di ritenuta VII. Girare la bussola di serraggio II in senso antiorario per aprire la chiave di serraggio finché non diventa possibile estrarre l'utensile. Indicazioni operative Applicare l’utensile elettrico sulla vite soltanto quando è spento. Utensili accessori in rotazione possono scivolare. Dopo un lungo utilizzo a basso numero di giri è necessario far raffreddare l'utensile elettrico facendolo girare a vuoto al massimo numero di giri per circa 3 minuti. Perforazione Adattare sempre il numero di giri al materiale da lavorare e al diametro del perforatore. Avvitamento Se si desiderano avvitare viti di grandi dimensioni in materiale resistente, eseguire prima un foro pari al diametro interno del filetto e per circa 2/3 della lunghezza completa della vite. Filettatura Si consiglia l'uso dei maschi filettatori della macchina. Lubrificare leggermente i maschi filettatori. Selezionare un basso numero di giri e la 1ª velocità. Incidere girando in senso orario, fermarsi e terminare girando in senso antiorario. -INDICAZIONIEseguire la filettatura solo a basso numero di giri. Ciò al fine di evitare la rottura del maschio filettatore. AkkuBS_CN-IT / 1004 58 Italiano Utensili e accessori

5. Utensili e accessori

Per perforare il metallo utilizzare esclusivamente punte perfette e affilate in HSS (HSS=acciaio ad alte prestazioni per tagli e incisioni). Sostituzione del portautensile

Prima qualsiasi intervento sull'apparecchio, estrarre la batteria. Tale precauzione eviterà che l’apparecchio possa essere messo in funzione inavvertitamente. Rispettare le indicazioni grafiche riportate nelle istruzioni illustrate. Apparecchi con attacco QuiXS (opzione) Sistema di cambio rapido QuiXS Montaggio mandrino QuiXS (accessorio) Ritrarre l'anello di sbloccaggio VII. Inserire fino in fondo il mandrino QuiXS I sull'alberino portapunta 1 e rilasciare l'anello di sbloccaggio VII. -INDICAZIONIPer il montaggio del mandrino, la punta IX nel vano esagonale di inserimento 2 può rimanere nell'alberino portapunta 1. Smontaggio mandrino QuiXS Ritrarre l'anello di sbloccaggio VII ed estrarre il mandrino QuiXS I. Montaggio dispositivo ausiliario angolare QuiXS (accessorio) Estrarre la punta IX dal vano esagonale di inserimento 2. Inserire il dispositivo ausiliario angolare XI sull'alberino portapunta 1 e girarlo finché non si blocca con uno scatto nella posizione desiderata. -INDICAZIONIÈ possibile fissare il dispositivo ausiliario angolare su diverse angolazioni. Bloccare il dispositivo ausiliario angolare XI facendo ruotare l'anello di sbloccaggio VII. AkkuBS_CN-IT / 1004 Smontaggio dispositivo ausiliario angolare QuiXS Allentare fino in fondo l'anello di sbloccaggio VII. Estrarre il dispositivo ausiliario angolare XI. Apparecchi senza attacco QuiXS Per gli apparecchi senza attacco QuiXS, è opportuno far sostituire il mandrino da un centro servizio clienti autorizzato. Lampada a batteria (accessorio speciale) La lampada a batteria genera un raggio luminoso. Inserimento della batteria Utilizzare solo batterie originali KRESS con la tensione indicata sulla targhetta della lampada. L'impiego di batterie diverse da quelle consigliate potrà comportare il pericolo di lesione o di incendio. Inserire la batteria carica nel manico 5 finché non si avverte uno scatto. Accensione/spegnimento Per la messa in funzione della lampada a batteria premere l'interruttore di accensione/spegnimento XII. Per spegnere la lampada a batteria premere di nuovo l'interruttore di accensione/spegnimento XII. Accessori speciali Non utilizzare accessori di altri fornitori, in quanto questi non sono stati approvati da KRESS. L'utilizzo di tali accessori potrebbe essere pericoloso. Al fine di evitare potenziali lesioni e danni utilizzare esclusivamente accessori approvati da KRESS.

6. Manutenzione ed assistenza

Manutenzione e pulizia Prima qualsiasi intervento sull'apparecchio, estrarre la batteria. Tale precauzione eviterà che l’apparecchio possa essere messo in funzione inavvertitamente. Manutenzione ed assistenza

Mantenere sempre puliti l'utensile elettrico e la fessura di ventilazione. Pulire regolarmente con uno straccio e senza detergenti le parti in materiale artificiale che siano accessibili dall’esterno. Mantenere sempre pulito l'attacco utensile. Italiano 59 Solo per i Paesi della CE: Conformemente alla direttiva 2006/66/CE, le batterie/gli accumulatori esausti devono essere riciclati. Accumulatori / batterie Assistenza Dopo un periodo abbastanza lungo in cui la macchina sia stata soggetta a condizioni operative estreme, sarà necessario affidare la macchina ad un Centro di assistenza Kress perché venga eseguita un'ispezione ed una minuziosa pulizia. I relativi centri di assistenza sono rilevabili dal foglio allegato "ASSISTENZA" o sulla nostra pagina Internet www.kress-elektrik.de. Parti di ricambio / Disegno esploso I disegni esplosi e l'elenco delle parti di ricambio possono essere trovati sul nostro sito http://spareparts.kress-elektrik.de Smaltimento Recupero di materie prime, piuttosto che smaltimento di rifiuti. Macchina, accessori ed imballaggio dovrebbero essere inviati ad una riutilizzazione ecologica. I componenti in plastica sono contrassegnati per il riciclaggio selezionato. Solo per Paesi UE Non gettare le apparecchiature elettriche tra i rifiuti domestici. Secondo la Direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e al suo recepimento nella normativa nazionale, le apparecchiature elettriche non puù utilizzate devono essere raccolte separatamente, al fine di essere reimpiegate in modo eco-compatibile. Non gettare le batterie/gli accumulatori tra i rifiuti domestici, nel fuoco o nell’acqua. Le batterie/gli accumulatori devono essere raccolti, riciclati o smaltiti in modo ecologico. Li-Ion Tecnologia delle batterie agli ioni di litio Batteria al nichel-cadmio NiCd Attenzione! Queste batterie contengono cadmio, un metallo pesante altamente tossico Batteria al nichel-metallo idruro NiMh

Prima dello smaltimento della batteria coprire i contatti con il coperchietto di protezione. Restituire le batterie esauste o difettose al rivenditore dell'apparecchio, al centro servizio clienti KRESS oppure a un ente che si occupi dello smaltimento dei rifiuti. Le batterie potranno in questo modo essere opportunamente riciclate. Indicazioni sul trasporto La batteria è stata testata secondo il manuale UN ST/SG/AC.10/27/Add.2. Essa è dotata sia di un’efficace protezione contro la sovrappressione interna e pericolo di corto circuito che di dispositivi adatti ad impedirne una rottura dovuta a sovraccarico ed il pericolo di corrente inversa. La quantità di equivalente di litio contenuta nella batteria ricaricabile si trova al di sotto dei valori di soglia vigenti. Per questo motivo la batteria ricaricabile quale singolo elemento o come elemento applicato in una macchina non rientra tra i prodotti considerati particolarmente pericolosi nelle norme nazionali o internazionali. In caso di trasporto di diverse batterie ricaricabili, può comunque darsi il caso che le norme relative ai prodotti pericolosi acquistino rilevanza. In questo caso può essere necessario attenersi alle speciali condizioni (p. es. l’imballaggio) in esse prescritte. Per ulteriori informazioni rivolgersi al produttore. AkkuBS_CN-IT / 1004

1. Questo utensile elettrico è stato controllato accuratamente, provato e sottoposto ad un rigido controllo

2. Garantiamo l'eliminazione senza costi di difetti

sull'utensile elettrico, che si verificano presso il cliente finale nei 24 mesi dalla data di vendita e sono da ricondursi ad un errore del materiale o del costruttore. Per alcuni paesi, riguardo alle condizioni di garanzia, valgono regole speciali individuali. Ci riserviamo di riparare le parti difettose o di sostituirle con pezzi nuovi. I pezzi sostituiti diventano nostra proprietà.

3. Un utilizzo o un trattamento non conformi così come

l'apertura dell'apparecchio effettuata da officine di riparazione non autorizzate portano all'annullamento della garanzia. Sono esclusi dalla garanzia: i danni meccanici dovuti a caduta ecc., i danni dovuti alla penetrazione di acqua o di altri liquidi, cavi tagliati o danneggiati, danni al motore e danni meccanici dovuti ad un sovraccarico non conforme, parti soggette a usura per esempio spazzole, mandrino, chiave del mandrino, mandrino di foratura in caso di usura, motori, cavo di alimentazione, accumulatore, lame per seghe, mola a piatto, sacche di aspirazione, accessori in generale (foratore, scalpello, ecc.). I dettagli circa i vari pezzi soggetti a usura dell'apparecchio sono reperibili all'indirizzo http://spareparts.kress-elektrik.de o presso uno dei nostri centri di assistenza.

4. La garanzia può essere riconosciuta solo in caso di

immediata segnalazione del difetto (anche per danni di trasporto). La durata della garanzia non viene prolungata della durata dell'eventuale riparazione.

5. Se fosse necessario avvalersi della garanzia, inviare

l'imballaggio originale dell'acquisto, insieme all'apparecchio a noi o al centro di assistenza competente.

6. Gli obblighi di garanzia da noi assunti escludono

completamente ulteriori pretese dell'acquirente, in particolare il diritto di convertibilità, riduzione del prezzo o risarcimento danni.

7. L’acquirente può comunque, a propria scelta, avvalersi del diritto di riduzione (diminuzione del prezzo

d’acquisto) oppure di convertibilità (annullamento del contratto di vendita), nel caso in cui l’azienda non fosse in grado di eliminare il difetto eventualmente insorto entro un intervallo di tempo ragionevole.

8. Non sono esclusi i diritti al risarcimento dei danni per

i casi contemplati dal §§ 463, 480 par. 2, 635 BGB, riguardanti la mancanza di caratteristiche assicurate.

9. Le disposizioni citate nei punti 7 e 8 sono valide solo

per il territorio della Germania. AkkuBS_CN-IT / 1004 Manutenzione ed assistenza Manual original "Taladro a batería" Símbolos y abreviaturas
