BEDIENUNGSANLEITUNG 144 AS KRESS
Elektrowerkzeuge Kress

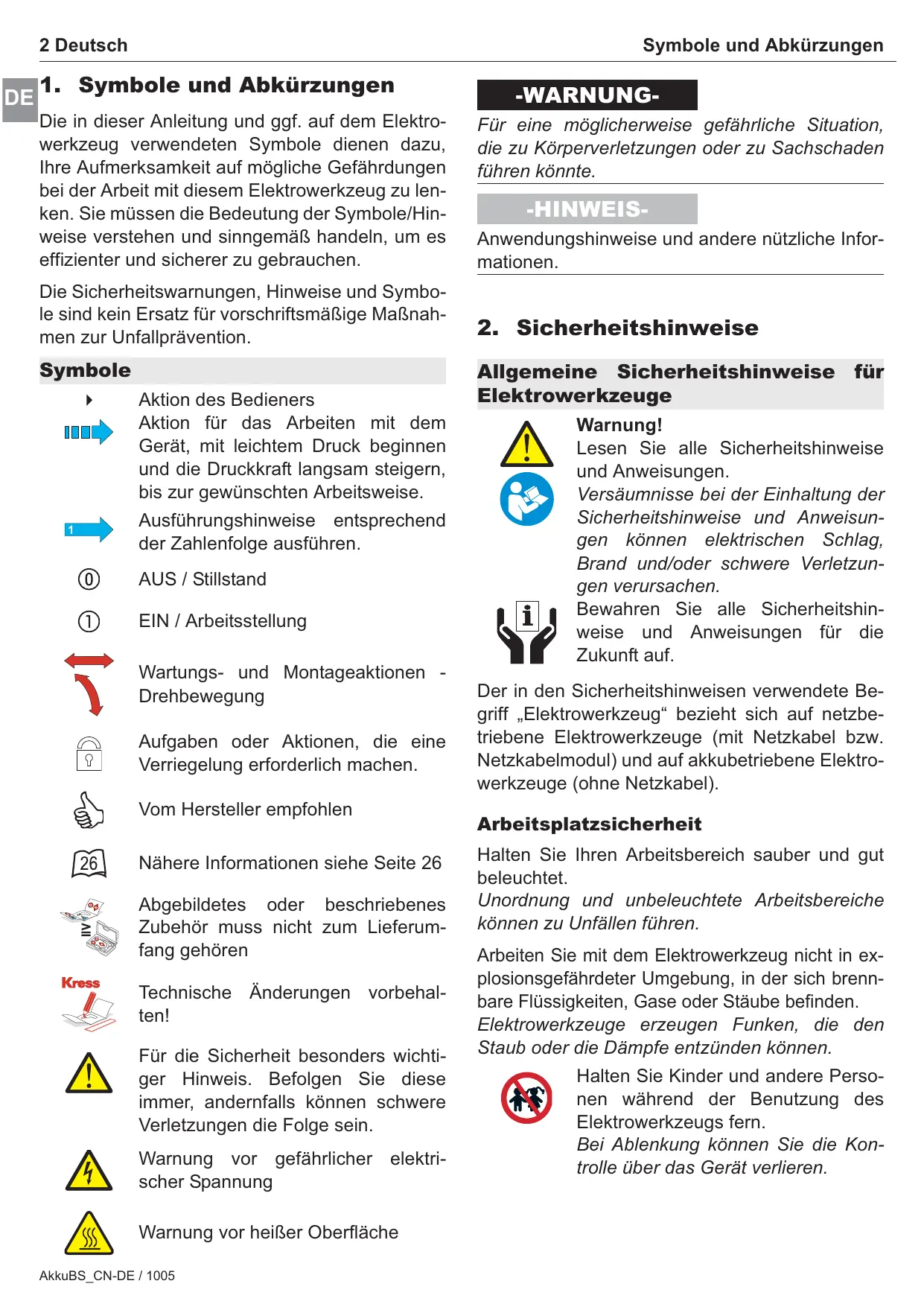

1. Symbole und Abkürzungen
Die in dieser Anleitung und ggf. auf dem Elektrowerkzeug verwendeten Symbole dieren dazu, ihre Aufmerksamkeit auf mögliche Gefährdungen bei der Arbeit mit diesen Elektrowerkzeug zu lenken. Sie müssen die Bedeutung der Symbole/Hinweise verstehen und Sinngemäß handeln, um es effizienter und sicherer zu gebrauchen.
Die Sicherheitswarnings, Hinweise und Symbole sind kein Ersatz für vorschäftsmäßige Maßnahmen zur Unfallprüvention.
Symbole
Aktion des Bedieners
Aktion für das Arbeiten mit dem Gerät, mit leichtem Druck beginnen und die Druckkraft langsam steigern, bis zur gewünschten Arbeitsweise.
Ausführungshinweise entsprechend der Zahlenfolge ausführren.
AUS / Stillstand
EIN / Arbeitsstellung
Wartungs- und Montageaktionen - Drehbewegung
Aufgaben oder Aktionen, die eine Verriegelung erforderlich machen.
Vom Hersteller empfohlen
Nahere Informationen siehe Seite 26
Abgebildetes oder beschriebenes Zubehör muss nicht zum Lieferumfang gehören
Technische Änderungen vorbehalten!
Für die Sicherheit besonderss wichtiger Hinweis. Befolgen Sie diese immer, andernfalls konnen schwere Verletzungen die Folge sein.
Warning vor gefährlicher elektrischer Spannung
Warning vor freißer Oberfläche
-WARNING-
Für eine möglicherweise gefährliche Situation, die zu Körperverletzungen oder zu Sachschaden führen können.
-HINWEIS-
Anwendungshinweise und andere nützliche Informationen.
2. Sicherheitshinweise
Allgemeine Sicherheitshinweise für Elektrowerkzeuge
Warning!
Lesen Sie alle Sicherheitshinweise und Anweisungen.
Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Be-griff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel bzw. Netzkabelmodul) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
Arbeitsplatzsicherheit
Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet.
Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfallen führen.
Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden.
Elektrowerkzeuge erzeugen Funktion, die den Staub oder die Dämpfe entzünden können.
Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern.
Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.
Elektrische Sicherheit
Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.
Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken.
Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
Halten Sie Elektrowerkzeuge von Regen oder Nisse fern.
Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteileinen.
Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Aussenbereich zugelassen sind.
Die Anwendung eines für den Aussenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter (F1).
Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
Sicherheit von Personen
Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.
Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrupstung und immer eine Schutzbrille.
Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen.
Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten.
Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht.
Dadurch konnen Sie das Elektrowerkzeug in unterwarteten Situationen better kontrollieren.
Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen.
Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden.
Das Verwenden dieser Einrichtungen verringgert. Gefährdungen durch Staub.
Verwendung und Behandlung von Elektrowerkzeugen
Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimmte Elektrowerkzeug.
Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicherer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist.
Ein Elektrowerkzeug, das sich nicht mehr ein oder ausschalten lasst, ist gefährlich und muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörerteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
Bewahren Sie unbenutzte Elektrowerkzeuge ausserhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben.
Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Gerätele einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren.
Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfähig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit.
Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
Verwendung und Behandlung des Akkuwerkzeugs
Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden.
Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
Verwenden Sie nur die damit vorgesehenen Akkus in den Elektrowerkzeug.
Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
Halten Sie den nicht benutzten Akku fern von Büroklammern, München, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursichen können.
Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspulen. Wenn die Flüssigkeit in die Augen kommt, behmen Sie zusätzlich arztliche Hilfe in Anspruch.
Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
Service
Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren.
Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
Gerätespezifische Sicherheitshin- weise
Tragen Sie Gehorschutz.
Die Einwirkung von Larm kann Gehörverlust bewirken.
Tragen Sie Schutzhandschuhe.
Halten Sie das Elektrowerkzeug gut fest.
Beim Festziehen und Lösen von Schrauben konnen kurzfristig hohe Reaktionsmomente auftreten.
Nehmen Sie immer einen sicheren Stand ein und halten sie das Elektrowerkzeug mit beiden Händen fest.
Wenn der Bohrer unerwartet festklemmt, reagiert das Elektrowerkzeug ruckartig.
Verwenden Sie geeignete Suchgeberate, um verborgene Versorgungsleistungen aufzuspären, oderziehen Sie die örtliche Versorgungsgesellschaft hinzu.
Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung.
Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug oder die Schraube verborgene Stromleitungen treffen kann.
Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
Sichern Sie das Werkstück.
Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit der Hand.
Bearbeiten Sie kein Gestein mit kristalliner Kieselsäure (SiO2).
Bei der Bearbeitung entstehen ein gesundheitsgeführrender Staub.
Bearbeiten Sie kein asbesthaltiges Material.
Asbest gilt als krebsergend!
Treffen Sie Schutzmaßnahmen, wenn beim Arbeiten gesundheitsschädliche, brennbare oder explosive Stäube entstehen können.
Zum Beispiel: Manche Stäube gelten als krebser-legend. Tragen Sie eine Staubschutzmaske und verwenden Sie, wenn anschließbar, eine Staub-/Späneabsaugung.
Warten Sie, bis das Elektrowerkzeug zum Still-stand gekommen ist, bevor Sie es ablegen.
Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.
Nicht benutzte Werkzeuge müssen.
sicher, in trockenen, verschlossenen
Räumen und fur Kinder nicht erreichbar aufbewahrt werden!
Schalten Sie das Elektrowerkzeug scoff aus, wenn das Einsatzwerkzeug blockiert. Seien Sie auf hohe Reaktionsmomente gefasst, die einen Rückschlag verursachen.
Das Einsatzwerkzeug blockiert wenn:
das Elektrowerkzeug überlastet wird oder
es im zubearbeitenden Werkstück verkantet
Restrisiken: Obwohl in den Bedienungsanleitungen zu unseren Elektrowerkzeugen ausfuhrliche Hinweise zum sicheren Arbeiten mit Elektrowerkzeugen enthalten sind, birgt jedem Elektrowerkzeug gewisse Restrisiken, die auch durch Schutzvorrichtungen nicht vollig auszuschreiben sind. Bedieren Sie deshalb Elektrowerkzeuge immer mit der notwendigen Vorsicht!
Sicherheitshinweise Akku
Keine defekten oder deformierten Akkus verwenden.
Es besteht Explosionsgefahr!
Öffnen Sie den Akku nicht.
EsbestehtdieGefahr einesKurzschlusses.
Akku niemals kurzschreiben.
Es besteht Explosionsgefahr!
Schützen Sie den Akku vor Hitze bzw. Temperaturen über 50^ , z. B. auch vor starker Sonneneinstrahlung und Feuer.
Es besteht Explosionsgefahr.
Bei Beschädigung und unsachgemäßem Gebrauch des Akkus konnen Dämpfe austreten. Führn Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf.
Die Dämpfe können die Atemwege reizen.
Bei defektem Akku kann Flüssigkeit austreten und angrenzende Gegenstände benetzen. Überprüfen Sie betroffene Teile.
Reinigen Sie diese oder tauschen Sie sie gegeben falls aus.
Die Kontakte des Akkus bei Aufbewährung außerhalb des Ladegerätes abdecken.
Bei Kurzschluss durch metallische Überbrückung besteht Brand- und Explosionsgefahr!
Sicherheitshinweise Ladegerät
Benutzen Sie das Elektrogerät nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht undziehen Sie den Netzstecker, wenn das Kabel während des Arbeitsens beschädigt wird.
Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages.
Betreiben Sie das Elektrogerät nicht auf leicht brennbarem Untergrund (z. B. Papier, Textilien etc.) bzw. in brennbarer Umgebung.
Wegen der auftretenden Erwärnung besteht Brandgefahr.
Halten Sie das Elektrogerät von Regen oder Nässe fern.
Das Eindringen von Wasser in ein Ladegerät erhöht das Risiko eines elektrischen Schlages.
Decken Sie die Luftungsschlitze des Ladegerätes während des Ladevorgangs nicht ab.
Sie verhindern eine Überhitzung von Ladegerät und Akku.
Laden Sie keine Fremd-Akkus.
Das Elektrogerät ist nur zum Laden von KRESS Akkus geeignet. Ansonsten besteht Brand- und Explosionsgefahr.
Halten Sie das Elektrogerät sauber.
Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages.
Überprüfen Sie vor jeder Benutzung Elektrogerät, Kabel und Stecker. Benutzen Sie das Elektrogerät nicht, sofern Sie Schäden feststellen. Öffnen Sie das Elektrogerät nicht selbst und setzen Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren.
Beschädigte Elektrogeräte, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages.
-WARNING-
Ladegerät nicht öffnen! Achting Hochspannung! Es besteht die Gefahr eines elektrischen Schlages.
Achten Sie darauf, dass die Verbindung Ladegerät - Akku richtig positioniert und nicht durch Fremdkörper befindert wird.
Bei Kurzschluss durch metallische Überbrückung besteht Brand- und Explosionsgefahr!
Akku-Ladeschacht von fremden Gegenständen freihalten, sowie vor Schmutz und Feuchtigkeit schützen. Der Aufbewahrungsord muss trocken und frostfrei sein.
Bei Kurzschluss besteht Brand- und Explosionsgefahr!
Ein ans Netz angeschlossenes Ladegerät ist stets zu beobachten.
Es besteht Brandgefahr!
3. Gerätebeschreibung
Lesen Sie vor Inbetriebnahme alle Sicherheitshinweise und Anweisungen.
Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bitte verwenden Sie unterstützt die beigeufige Bildanleitung mit der Darstellung des Gerätes. Lassen Sie diese Bildanleitung aufgeklapt, während Sie die Bedienungsanleitunglesen.
Bedienelemente
I Schnellspannbohrfutter
II Spannhülse
III Stellring Drehmomentvorwahl
IV Gangwahlschalter (Option)
V Drehrichtungsumschalter
VI Ein-/Aus- Steuerschalter
VII Entriegelungsring / Haltering (Option)
VIII Entriegelungstaste Akku
IX Bit
X Bitveränderung
XI Winkelvorsatz (Zubehör)
XII Ein-/Aus Wippschalter Akku-Lampe (Zube-hör)
Gerätebauteile
1 Bohrspindel
2 Innensechskantaufnahme
3 Getriebeschutzkappe (Option)
4 Lüfungsschlitze
5 Akku
6 Akku-Kontakte
7 Beleuchtung (Option)
8 Bithalter (Option)
Akku-Ladegerät
9 Akku-Ladegerät
10 LED-Ladezustandsanzeige
11 Akku-Ladeschacht
Lieferumfang
Siehe Verpackung
Bestimmungsgemäß Verwendung
Das Elektrowerkzeug ist bestimmt zum Eindreten und Lösen von Schrauben sowie zum Bohren in Holz, Metall, Keramik und Kunststoff.
Anforderungen an den Benutzer
Das Gerätarf nur von autorisiertem,eingewiesenem Personal bedient,gewartet und instand gehalten werden.Dieses Personal muss speziell über die auftretenden Gefahren unterrichtet sein.
Technische Daten
Nennspannung Akku in V dc Kapazität in Ah
- n_0 = Leerlaufdrehzahl (1. Gang)
- n_0 = Leerlaufdrehzahl (2. Gang)
- n_1 = Lastrehzahl (1. Gang)
- n_1 = Lastrehzahl (2. Gang) in min ^-1
max. Drehmoment harter Schraubfall
max. Drehmoment weicher Schraubfall
Gerauschwerte
LpA = A -bewerteter Schalldruckpegel LwA = A -bewerteter Schallleistungspegel
K = Messunsicherheitswert
Der Gerauschpegel beim Arbeiten kann 85 dB(A) überschreiben.
Gehörschutzragen!
Triaxialer Schwingungsemissionswert ermittelt entsprechend EN 60745.
K = Messunsicherheitswert
Triaxialer Schwingungsemissionswert in / ^2 : Schrauben
Triaxialer Schwingungsemissionswert in / ^2 : Bohren in Metall
Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden.
Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeuges verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung konnte untersätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird.
Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitaumes sollenen auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschelt ist oder bereits lauft, aber nicht tatsächlich im Einsatz ist.
Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten von Händen, Organisation der Arbeitsabläufe.
Eckmaß in mm
Bohrfutterspannbereich in mm
Bohren in Stahl - max. in mm
Schrauben in Holz - max. in mm
Bohren in Holz - max. in mm
Bohren in Holz mit Schlangenbohrer - max. in mm
Gewicht in kg
Akku
| + - | Nennspannung Akku in V dc Kapazität in Ah |
| + - | Nickel-Cadmium Akku |
| + - | Nickel-Metallhydrid Akku |
| + - | Akku mit Lithium-lonen Technologie |
| Li-Ion |
Ladegerät
| Netzspannung in V~ / Freqenz in Hz | |
| Ladespannung in V dc. Ladestrom in A | |
| Erhaltungsladung in mA | |
| Betriebstemperaturbereich in °C | |
| Akku-Ladezeit in min. | |
| Ihr Batterieladegerät ist gemäß EN 60335 doppeltsoliert; ein Erdleiter ist aus thisem Grunde überflüssig. |
Das Gerät ist funk- und fernsehentstört nach EN 55014-1 sowie störfest nach EN 55014-2.
4. Bedienung
Vor allen Arbeiten am Gerät den Akku herausnahmen.
These Vorsichtsmaßnahme verhinder den unbeabsichtigten Start des Geräts.
Inbetriebnahme
Akku laden
Akku einsetzen
-WARNING-
Verwenden Sie nur original KRESS-Akkus mit der auf dem Typenschild Ihres Elektrowerkzeuges angegebenen Spannung.
Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgebung führen.
Benutzen Sie nur die in der Bildanleitung aufgeführten Ladegeräte und Akkus.
Nur diese Ladegeräte und Akkus sind auf Ihr Elektrowerkzeug abgestimmt.
Zusatzfunktionen
Rutschkapplung
Nehmen Sie immer einen sicheren Stand ein und halten sie das Elektrowerkzeug mit beiden Händen fest.
Wenn der Bohrer unerwartet festklemmt, reagiert das Elektrowerkzeug ruckartig.
Klemmt oder hakt das Bohrwerkzeug, wird der Antrieb zur Bohrspindel unterbrochen.
Entlasten Sie sofort die Maschine, indem Sie das Bohrwerkzeug zusückziehen
Schalten Sie das Elektrowerkzeug aus und losen Sie das Bohrwerkzeug, wenn das Elektrowerkzeug blockiert.
Beim Einsatz mit einem blockierten Bohrwerkzeug entstehen hohe Reaktionsmomente.
ASL Spindelarretierung (Option)
Bei nicht gedrücktem Ein-/Ausschalter VI wird die Bohrspindel und damit die Werkzeugaufnahme arretiert.
Dies ermöglicht das Eindreten von Schrauben auch bei entladenem Akku bzw. das Verwendendes Elektrowerkzeuges als Schraubendreher.
Auslaufbremse
Beim Loslassen des Ein-/Ausschalters VI wird das Bohrfutter abgebremst und dadurch das Nachlaufendes Einsatzwerkzeuges verhindert.
Lassen Sie beim Eindrehen von Schrauben den Ein-/Ausschalter VI erst dann los, wenn die Schraube bündig in das Werkstück eingedreht ist.
Der Schraubenkopf dringt dann nicht in das Werkstück ein.
QuiXS-Schnellwechselsystem (Option)
Zum Schnellen Wechsel des Bohrfutters, für den Einsatz eines QuiXS-Vorsatzes oder zum Schrauben ohne Bohrfutter.
Damit die Maschine leichter und kürzer wird, kann der Bit direkt in der Innensechskantaufnahme 2 der Bohrspindel 1 eingesetzt werden.
Akku
-HINWEIS-
Der Akku wird teilgeladen ausgeliefert. Laden Sie vor der ersten Benutzung Ihrese Elektrowerkzeuges den Akku vollständig auf.
Akku mit Lithium-lonen-Technologie
Tiefenentladungsschutz
Der Li-lonen-Akku ist durch die „Entladeschutz-elektronik" gegen Tiefenentladung geschützt. Bei entladenem Akku wird das Elektrowerkzeug durch eine Schutzschaltung abgeschaltet. Das Elektrowerkzeug arbeitet nicht mehr.
-WARNING-
Drücken Sie nach dem automatischen Abschalten des Elektrowerkzeuges nicht weiter den Ein-/Ausschalter.
Der Akku kann beschädigt werden.
Temperaturabhängiger Überlastschutz
Der Lithium-lonen-Akku ist mit einer NTC-Temperaturüberwachung ausgestattet, welche ein Aufladen nur im Temperaturbereich zwischen 5^ und 45^ zulässst. Dadurch wird eine hohe Akku-Lebensdauer erreicht.
Besondere Hinweise für Akkus mit NiMH-Zellen
Bei einer Umgebungstemperatur unter 0^ oder über 45^ nimmt die Leistung von NiMH-Akkus spürbar ab.
NiMH-Akku auch bei Nichtbenutzung ca. all 4 Monate erneut aufladen, um deren volle Kapazität zu erhalten.
DE
NiMH-Akkus sollenn nach jedem 10. Ladevorgang noch für eine Stunde im Ladegerät verbleiben, um mögliche Kapazitätsunterschiede zwischen den Zellen auszugleichen.
NiMH-Akku aufgrund der Selfstentladung vorzugsweise bei Umgebungstemperaturen zwischen 0^ und 25^ lagern.
Akkupflege
Akkus niemals bei Temperaturen unter 5^ bzw. über 45^ laden.
Akkus nicht in einer Umgebung mit hoher Luftfeuchtigkeit oder hoher Umgebungstemperatur la-den.
Werden die Akkus längerere Zeit nicht benutzt, Akkus teilweise geladen und kuhl lagern.
WICHTIG! Akkus entladen sich auch, wenn das Gerät nicht benutzt wird. Laden Sie deshalb die Akkus regelmäßig.
Oder better: Stecken Sie den Akku in das an das Netz angeschlossene betriebsbereite Ladegerät, das nach beendeter Ladung auf Erhaltungsladung umschaltet. Das ist von besonderem Vorteil für die Pflege und die optimale Einsatzbereitschaft der Akkus.
Den Akku nicht im Ladegerät setzen, wenn diese nicht im Betriebszustand ist.
Sorgen Sie im Interesse einer langen Lebensdauer stets fürrechtzeitige Ladung der Akkus. Das ist auf jeder Fall dann notwendig, wenn Sie feststellen, dass die Leistung des Gerätes nachlässt.
Zur Erzielung einer maximalen Lebensdauer, den Akku nach kurzzeitigem Gebrauch nicht sofort nachlagen, sondern nach Möglichkeit bis zur unteren Kapazitätsgrenze entlagen und anschließend wieder aufladen.
Vermeiden Sie möglichst ein Blockieren der Maschine. Der dadurch bedingte, überhöhte Stromfluss führt zu Schnellerer Entladung und higherem Verschleiß des Akkus.
Eine immer kürzer werdenende Betriebszeit des Akkus pro Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss.
Beachten Sie die Hinweise zur Entsorgung.
Arbeitsplatzbeleuchting (Option)
Die Lampe 7 erfolglicht das Ausleuchten der Schraubstelle bei ungünstigen Lichtverhältnissen.
Die Beleuchtung schaltet automatisch ein, wenn Sie den Ein-/Ausschalter VI betätigten.
Steht der Drehrrichtungsumschafter V in Mittelstellung, kann die Lampe ohne Drehbewegung des Schraubers verwendet werden.
Ladegerät
Netzspannung beachten!
Prufen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.
Netzkabel Ladegerät
Festzuleitung
Festzuleitung
Beschädigte Netzkabel)dürfen nicht verwendet werden. Sie sind unverzüglich durch einen Fachmann zu erneuern.
Bestimmungsgemäßer Gebrauch Ladegerät
Das Gerät ist nur bestimmt zum Laden von Kress-Akkus.
Beachten Sie die passende Akkuverwendung beim jeweiligen Ladegerät, siehe „Verwendbare Akkus".
Symbole
Akku voll
Akku wird geladen
Akku leer
KRESS-Akku verwenden!
Bedienung IFC-HT14V…
Verwendbare Akkus IFC-HT14V-10.8A
Li-lonen Akku mit einer Nennspannung von 10,8 V d.c.
Verwendbare Akkus IFC-HT14V-14.4
Li-Ionen Akku mit einer Nennspannung von 14,4 V d.c.
Verwendbare Akkus IFC-HT14V-18
Li-Ionen Akku mit einer Nennspannung von 18 V d.c.
Akku Iaden
Nur Originalakkus in das Ladegerät ein-ersetzen!
Netzstecker des Ladegerats einstecken. LED leuchtet grün.
LED leuchtet grün. Ladegerät betriebsbereit.
Akku bis zum Anschlag in das Ladegerät einfahren.
LED rot und grün leuchten - Ladevorgang lauft.
Während des Ladevorgangs erwärmen sich Akku und Ladegerät.
Blinklicht rot - grün leuchtet - Akku ist geladen, Ladegerät hat auf Erhaltungsladung umgeschaltet.
Netzstecker des Ladegeratesziehen, wenn Ladegerat unbeaufsichtigt ist.
Kein Ladevorgang möglich
LED blinken rot und grün.
Akku ist zu—heið oder zu kalt.
Der Ladevorgang beginnt automatisch, sobald sich der Akku im zulässigen Temperaturbereich befindet.
Kurzschluss zwischen den Ladekontakten.
Akku aus dem Ladegerät entnahmen.
Netzsteckerziehen!
Ladeschacht auf Fremdkörper überprüfen. Akku erneut einstecken.
Akku defekt.
Neuen Akku verwenden.
Bedienung
Verwendbare Akkus FC-HT 08/12
NiCd Akku mit einer Nennspannung von 12 V d.c.
Verwendbare Akkus FC-HT 08/18
NiCd Akku mit einer Nennspannung von 14,4 - 18 V d.c.
Akku Iaden
Nur Originalakkus in das Ladegerät einsetzen!
Netzstecker des Ladegerats einstecken.
Akku bis zum Anschlag in das Ladegerät einfahren. LED leuchtet grün.
Ladegerät betriebsbereit.
Ladevorgang durch drucken der Set-Taste starten. LED leuchtet rot.
Während des Ladevorgangs erwärmen sich Akku und Ladegerät.
Ladevorgang abgeschlossen. LED leuchtet grün.
Netzstecker des Ladegerätesziehen, wenn Ladegerät unbeaufsichtigt ist.
Kein Ladevorgang möglich
LED leuchten nicht.
Akku ist zu—heið oder zu kalt.
Der Ladevorgang beginnt automatisch, sobald sich der Akku im zulässigen Temperaturbereich befindet.
Kurzschluss zwischen den Ladekontakten.
Akku aus dem Ladegerät entnahmen.
Netzsteckerziehen!
Ladeschacht auf Fremdkörper überprüfen. Akku erneut einstecken.
Akku defekt.
Neuen Akku verwenden.
Bedienung Elektrowerkzeug
Akku entnehmen
Zur Entnahme des Akkus 5 drücken Sie die Entregelungstaste(n) VIII undziehen den Akku aus dem Elektrowerkzeug.
Akku einsetzen
Verwenden Sie nur original KRESS-Akkus mit der auf dem Typenschild Ihres Elektrowerkzeugs angegebenen Spannung.
Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
- Stellen Sie den Drehrrichtungsumschafter V auf die Mitte, um ein unbeabsichtigtes Einsatzalten zu verhindern.
- Setzen Sie den geladenen Akku 5 in den Griff ein, bis dieser spürbar einrastet.
Ein-/Aus
Den Ein-/Ausschalter VI drücken bzw. wieder los-lassen.
Drehzahländern
Mit dem Ein-/Ausschalter VI konnen Sie die Drehzahl stufenlos steuern. Bei leichtem Druck auf den Ein-/Ausschalter VI beginnnt die Maschine langsam zu drehen; mit zunehmenden Druck erhöht sich die Drehzahl.
Drehrichtung wahlen
Betätigten Sie den Drehrrichtungsumschalter V nur im Stillstand!
- Greifen Sie den Drehrrichtungsumschafter V beidseitig und stellen Sie die gewünschte Drehrrichtung ein.
Rechtslauf:
Zum Bohren und Eindrehen von Schrauben.
Linklauf:
Zum Lösen und Herausdrehen von Schrauben und Mattern.
Wichtig! Drehrichtungsumschalter V jeweils bis zum Anschlag am Gehäuse durchdrücken, d. h. bis er spürbar einrastet.
Steht der Drehrrichtungsumschafter V in Mittelstellung, kann die Maschine nicht eingeschaltet werden.
Drehmoment vorwahlen
Mit dem Stellring Drehmomentvorwahr III konnen Sie das benöttigte Drehmoment in Stufen vorwahlen. Bei richtiger Einstellung wird das Einsatzwerkzeug gestoppt, sobald die Schraube bündig in das Material eingedreht ist bzw. das eingestellte Drehmoment erreicht ist.
Wahlen Sie beim Herausdrehen von Schrauben eventuell eine höhere Einstellung oder stellen Sie auf das Symbol „Bohren“ bzw. „max".
Mechanische Gangwahl (Option)
Mit dem Gangwahlschalter IV konnen Sie zwei Drehzahlbereiche vorwahlen.
1 Niederer Drehzahlbereich, hohes
Drehmoment; zum Bohren, Schrauben und Gewindeschneiden.
2 Hoher Drehzahlbereich; zum Bohren
mitkleinenDurchmessern
-HINWEIS-
Die Umschaltung sollte nicht bei voller Belastung oder maximaler Drehzahl erfolgen.
Sie erhöhen somit die Lebensdauer ihrer Maschine.
Werkzeug wechseln
Vor allen Arbeitsen am Gerät den Akku hersausnahmen.
These Vorsichtsmaßnahme verhinder den unbeabsichtigten Start des Geräts.
Tragen Sie beim Werkzeugwechsel Schutzhandschuhe.
Das Einsatzwerkzeug kann sich bei längeren Arbeitsvorgängen stark erwärmen und/oder Schneidkanten des Einsatzwerkzeuges sind scharf.
Werkzeugaufnahme in der Bohrspindel (Option)
Damit die Maschine leichter und kürzer wird, konnen Bits IX direkt in der Innensechskantaufnahme 2 der Bohrspindel 1 eingesetzt werden.
Schnellspannbohrfutter mit ASL
Bei nicht gedrücktem Ein-/Ausschalter VI wird die Bohrspindel und damit die Werkzeugaufnahme arretiert.
Werkzeug einsetzen
Drehen Sie die Spannhülse II gegen den Uhr-zeigersinn, um die Spannbacken zu öffnen.
- Setzen Sie das Werkzeug in das Bohrfutter ein.
- Spannen Sie das Werkzeug fest, indem Sie die Spannhülse im Uhrzeigersinn drehen.
Die Hülse des Schnellspannbohrutters von Hand kräftig zudrehen bis kein Überrasten („Klick“) mehr hörbar ist.
Achten Sie immer daraufuf, dass das Werkzeug zentrisch im Bohrfutter gespannt ist.
Werkzeug entnehmen
Offnen Sie die Spannhülse entgegen dem Uhrzeigersinn, bis das Werkzeug entnomen werden kann.
Schnellspannbohrfutter ohne ASL
Werkzeug einsetzen
Halten Sie den Haltering VII fest.
Drehen Sie die Spannhülse II gegen den Uhr-zeigersinn, um die Spannbacken zu öffnen.
- Setzen Sie das Werkzeug in das Bohrfutter ein.
- Spannen Sie das Werkzeug fest, indem Sie den Haltering festhalten und die Spannhülse II im Uhrzeigersinn kräftig zudrehen.
Achten Sie immer daraufuf, dass das Werkzeug zentrisch im Bohrfutter gespannt ist.
Werkzeug entnehmen
Halten Sie den Haltering VII fest.
Drehen Sie die Spannhülse II gegen den Uhr-zeigersinn, um die Spannbanken zu öffnen. Bis das Werkzeug entnommen werden kann.
Arbeitshinweise
Setzen Sie das Elektrowerkzeug nur ausgeschalten auf die Schraube auf.
Sich drehende Einsatzwerkzeuge können abrutschen.
Nach längeren Arbeiten mit kleiner Drehzahl sollen. Sie das Elektrowerkzeug zur Abkuhlung ca. 3 Minuten lang bei maximaler Drehzahl im Leerlauf drehren halten.
Bohren
Passen Sie die Drehzahl immer dem zu bearbeitenden Werkstoff und dem Bohrerdurchmesser an.
Schrauben
Vor dem Eindreten größerer, längerer Schrauben in harte Werkstoffe sollen den Sie mit dem Kern-durchmesser des Gewindes auf etwa 2/3 der Schraubenlänge vorbohren.
Gewindeschneiden
Die Verwendung von Maschinengewindebohrern wird empfohlen.
Gewindebohrer etwas ölen.
Geringe Drehzahl und den 1. Gang wahlen.
Im Rechtslauf einschneiden, anhalten, im Linklauf herausdrehen.
-HINWEIS-
Beim Gewindeschneiden nur mit niedrigen Drehzahlen arbeiten.
Um ein Abbrechen der Gewindebohrer zu vermeiden.
5. Werkzeuge und Zubehör
Verwenden Sie beim Bohren in Metall nur einwandfrei, geschärfte HSS-Bohrer (HSS=Hochleistungs-Schnellschnittstahl).
Werkzeugaufnahme wechseln
Vor allen Arbeiten am Gerät den Akku hersausnahmen.
These Vorsichtsmaßnahme verhinder den unbeabsichtigten Start des Geräts.
Beachten Sie die Bildhinweise in der Bildanleitung.
Geräte mit QuiXS-Aufnahme (Option)
GuiXS-Schnellwechselsystem
Montage QuiXS-Bohrfutter (Zubehör)
Ziehen Sie den Entriegelungsring VII zusück.
- Setzen Sie das QuiXS-Bohrfutter I bis zum anschlag auf die Bohrspindel 1 und halten Sie den Entriegelungsring VII los.
-HINWEIS-
Der Bit IX in der Innensechskantaufnahme 2 kann für die Bohrfuttermontage in der Bohrspindel 1 verbleiben.
Demontage QuiXS-Bohrfutter
Ziehen Sie den Entriegelungsring VII darüber und entnehmen Sie das QuiXS-Bohrfutter I.
Montage QuiXS-Winkelvorsatz (Zubehör)
Bit IX aus der Innensechskantaufnahme 2 entnahmen.
- Setzen Sie den Winkelvorsatz XI auf die Bohrspindel 1 auf und verdieren Sieihn soweit, bis er in der gewünschten Position einrastet.
-HINWEIS-
Der Winkelvorsatz lässt sich in verschiedene Winkelstellungen einrasten.
Verriegeln Sie den Winkelvorsatz XI, indem Sie den Entriegelungsring VII fest drehen.
Demontage QuiXS-Winkelvorsatz
Losen Sie den Entriegelungsring VII bis zum Anschlag.
Nehmen Sie den Winkelvorsatz XI ab.
Geräte ohne QuiXS-Aufnahme
Lassen Sie bei Geräten ohne QuiXS-Aufnahme das Bohrfutter durch einen autorisierten Kundenst auswechseln.
Akku-Lampe (Sonderzubehör)
Die Akku-Lampe erzeugt einen Lichtstrahl.
Akku einsetzen
Verwenden Sie nur original KRESS-Akkus mit der auf dem Typenschild Ihrer Lampe angegebenen Spannung.
Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
- Setzen Sie den geladenen Akku 5 in den Griff ein, bis dieser spürbar einrastet.
Ein-/Aus
Drücken Sie zur Inbetriebnahme der Akku-Lampe den Ein-/Ausschalter XII.
Um die Akku-Lampe auszuschalten, drücken Sie den Ein-/Ausschalter XII erneut.
Sonderzubehör
Zubehör von Drittanbietern nicht verwenden, daß diese von KRESS nicht geprüft wurden.
Die Verwendung kann gefährlich sein.
Zur Vermeidung von Verletzungen und Beschädigungen verwenden Sie nur die von KRESS empfohlenen Zubehörteile.
6. Wartung und Service
Wartung und Reinigung
Vor allen Arbeiten am Gerät den Akku herausnahmen.
These Vorsichtsmaßnahme verhinder den unbeabsichtigten Start des Geräts.
Halten Sie das Elektrowerkzeug und die Lüfungsschlitze stets sauber.
Von außen zugängliche Kunststoffe regelmäß mit einem Tuch ohne Reinigungsmittel abwischen.
Werkzeugaufnahme immer sauber halten.
Service
Nach starker Beanspruchung über einen längeren Zeitraum sollte das Gerät zur Inspektion und gründlichen Reinigung einer Kress-Servicestelle zugeführrt werden.
Die entsprechenden Servicestellen entnehmer Sie dem beigefugten Beiblatt "SERVICE" oder unserer Internetseite www.kress-elektrik.de.
Ersatzteile / Explosionszeichnung
Explosionszeichnungen und Ersatzteilliste finden
Sie auf unserer Homepage
http://spareparts.kress-elektrik.de
Entsorgung
Rohstoffrückgewinnungstatt Mullentsorgung.Gerat,Zubehor und Verpackung sollten einer umweltgerechten Wiederverwertung zugeführrt werden.
Zum sortenreinen Recycling sind Kunststoffeile gekennzeichnet.
Nur fur EU-Länder.
Werfen Sie Elektrowerkzeuge nicht in den Hausmull.
Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.
Werfen Sie Akkus/Batterien nicht in den Hausmull, ins Feuer oder ins Wasser. Akkus/Batterien sollen gesammelt, recycliert oder auf umweltfreundliche Weise entsorgt werden.
Nur für EU-Länder:
Gemäß der Richtlinie 2006/66/EG,müssen defekte oder verbrauchte Akkus/Batterien recyclelt werden.
Akkus / Batterien
Akku mit Lithium-lonen Technologie
Nickel-Cadmium Akku
Achtung! Diese Akkus enthalten Cadmium, ein hochgiftiges Schwermetall
Nickel-Metallhydrid Akku
Decken Sie zur Entsorgung des Akkus die Kontakte mit der Akkuschutzkappe ab.
Geben Sie verbrauchte oder defekte Akkupacks über den Fachhandel, den KRESS-Kundendienst oder öffentlich vorgeschriebene Entsorgungseinrichtungen darüber. Die Akkupacks werden so einem geordneten Recycling zugeführrt.
Hinweise zum Transport von Li-Ion-Akkus
Der Akku ist nach UN-Handbuch ST/SG/AC.10/27/Add.2 getestet. Er hat einen wirsamen Schutz gegen inneren Überdruck und Kurzschluss sowie Einrichtungen zur Verhinderung von Gewaltbruch und gefährlichem Rückstrom. Die im Akku enthaltene Lithiumäquivalent-Menge liegt unterhalb einschlägiger Grenzwerte. Daher unterliegt der Akku weder als Einzelteil noch in ein Gerät eingesetzt den nationalen und internationalen Gefahrgutvorschriften. Die Gefahrgutvorschriften können jederoch beim Transport mehrerer Akkus relevant sein. Es kann in thisem Fall notwendig sein, besondere Bedingungen (z. B. bei der Verpackung) einzuhalten.
Naheres können Sie beim Hersteller erfolyen.
DE Garantie
- Dieses Elektrowerkzeug wurde sorgfältig geprüft, getestet und wurde einer strengen Qualitätskontrolle unterzogen.
- Wir garantieren die kostenlose Beseitigung von Mängel am Elektrowerkzeug, die innerhalb von 24 Monaten ab Verkaufsdatum beim Endverbraucher aufgetreten sind und auf einen Material- oder Herstellungsehler zurück zu führen sind. Für einige Länder gelten individuelle Sonderregelungen hinsichtlich der Garantiebedingungen. Wir behalten uns vor, defekte Teile auszubessern oder durch neue zu ersetzen. Ausgetauschte Teile gehen in unser Eigentum über.
- Unsachgemäß Verwendung oder Behandlung sowie die Öffnung des Gerätes durch nicht autorisierte Reparaturstellen führen zum Erlösen der Garantie. Von der Garantie ausgeschlossen sind: Mechanische Beschädigungen durch Sturz etc., Beschädigungen durch Eindringen von Wasser oder sonstigen Flüssigkeiten, abgeschnittene und beschädigte Kabel, Motorschäden und mechanische Schäden durch unsachgemäß Überlastung, Verschleißteile z.B. Kohlebürsten, Bohrfutter, Bohrfutterschlüssel, Bohrspindeln bei Abnutzung, Motoren, Netzkabel, Akkus, Sägeblätter, Schleifteller, Staubsäcke, Zube-hör allgemein (Bohrer, Meißel etc.). Einzelheiten zu den verschieden Geräte-Verschleißteilen erfahren Sie unter http://spareparts.kress-elektrik.de oder von einer unserer Servicestellten.
- Garantieansprüche können nur bei unverzüglicher Meldung von Mangeln (auch bei Transportschäden) anerkannt werden. Durch Ausführung von Garantieleistungen wird die Garantiezeit nicht verlangert.
- Sollten Sie die Garantie einmal in Anspruchnehmen, so senden Sieitte den Originalkaufbeleg, zusammen mit dem Gerät an uns oder die zuständige Servicestelle.
- Durch die von uns übernommenen Garantie-Verpflichtungen werden alle weitergehenden Ansprüche des Käufers - insbesondere das Recht auf Wandelung, Minderung oder Geltendmachung von Schadenersatzansprüchen - ausgeschlossen.
- Dem Käufer steht jedoch nach seiner Wahr das Recht auf Minderung (Herabsetzung des Kaufpreises) oder Wandelung (Rückgangigmachung des Kaufvertrages) zu, falls es uns nicht gelingt, evtl. auftretende Mängel innerhalb einer angemessenen Frist zu beseitigen.
- Nicht ausgeschlossen sind die Schadensersatzansprüche nach den §§ 463, 480 Abs. 2, 635 BGB wegen Fehlens zugesicherter Eigenschaften.
- Die Bestimmungen nach Punkt 7 und 8 gelten nur für den Bereich der Bundesrepublik Deutschland.
