GEBRUIKSAANWIJZING 144 AS KRESS

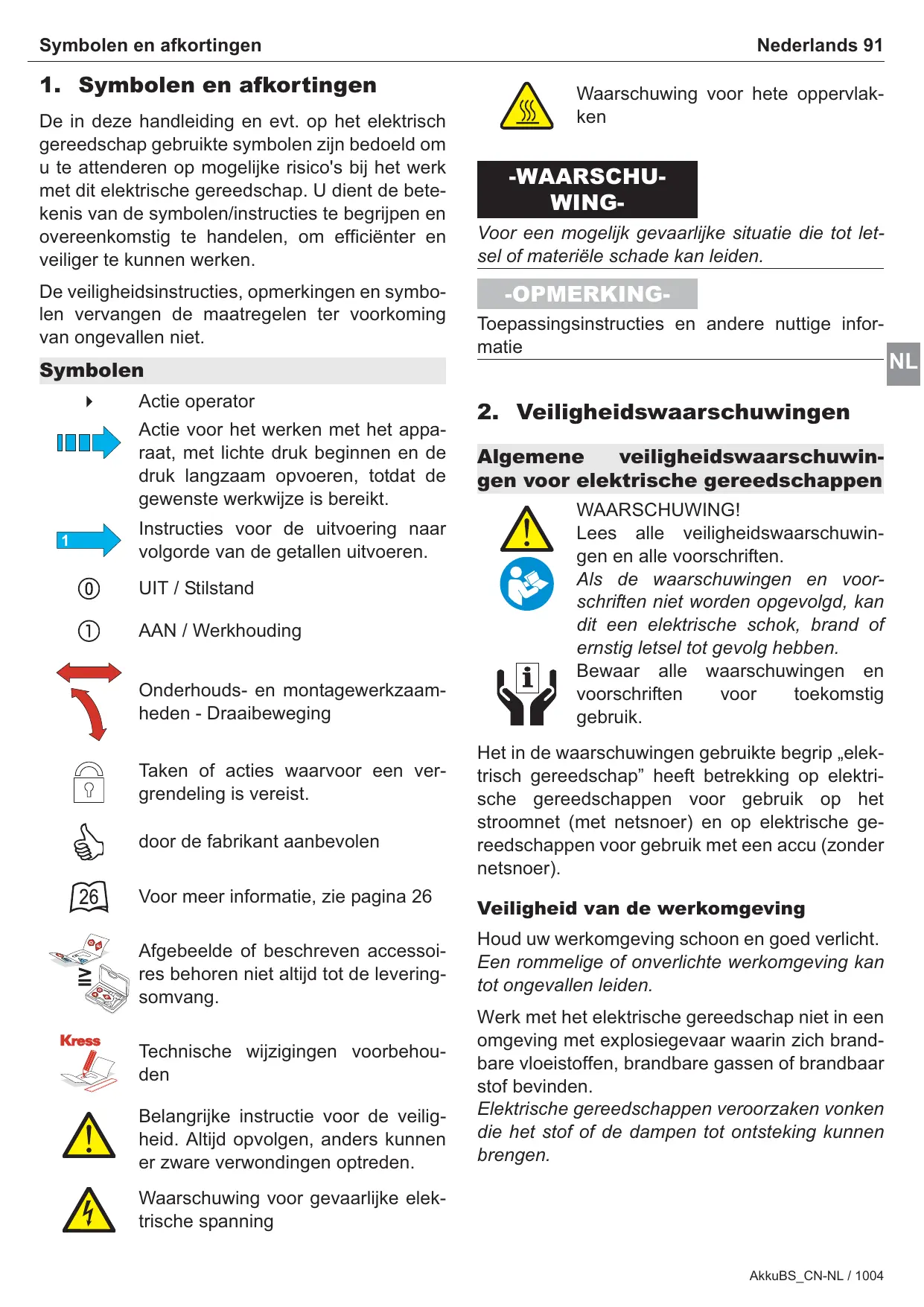

1. Symbolen en afkortingen

De in deze handleiding en evt. op het elektrisch gereedschap gebruikte symbolen zijn bedoeld om u te attenderen op mogelijke risico's bij het werk met dit elektrische gereedschap. U dient de betekenis van de symbolen/instructies te begrijpen en overeenkomstig te handelen, om efficiënter en veiliger te kunnen werken. De veiligheidsinstructies, opmerkingen en symbolen vervangen de maatregelen ter voorkoming van ongevallen niet. Nederlands 91 Waarschuwing voor hete oppervlakken -WAARSCHUWINGVoor een mogelijk gevaarlijke situatie die tot letsel of materiële schade kan leiden. -OPMERKINGToepassingsinstructies en andere nuttige informatie Symbolen

Actie operator Actie voor het werken met het apparaat, met lichte druk beginnen en de druk langzaam opvoeren, totdat de gewenste werkwijze is bereikt. Instructies voor de uitvoering naar volgorde van de getallen uitvoeren. UIT / Stilstand AAN / Werkhouding Onderhouds- en montagewerkzaamheden - Draaibeweging Taken of acties waarvoor een vergrendeling is vereist. door de fabrikant aanbevolen Voor meer informatie, zie pagina 26 Afgebeelde of beschreven accessoires behoren niet altijd tot de leveringsomvang. Technische wijzigingen voorbehouden Belangrijke instructie voor de veiligheid. Altijd opvolgen, anders kunnen er zware verwondingen optreden.

2. Veiligheidswaarschuwingen

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen WAARSCHUWING! Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer). Veiligheid van de werkomgeving Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. Waarschuwing voor gevaarlijke elektrische spanning AkkuBS_CN-NL / 1004

92 Nederlands Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen. Elektrische veiligheid De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde NL elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico op een elektrische schok. Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok. Veiligheidswaarschuwingen gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden. Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen. Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden. Veiligheid van personen Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen. Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich er- AkkuBS_CN-NL / 1004 Veiligheidswaarschuwingen van te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof. Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. Nederlands 93 Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden. Gebruik en onderhoud van accugereedschappen Laad accu’s alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadapparaat dat voor een bepaald NL type accu geschikt is, bestaat brandgevaar wanneer het in combinatie met andere accu’s wordt gebruikt. Gebruik alleen de daarvoor bedoelde accu’s in de elektrische gereedschappen. Het gebruik van andere accu’s kan tot verwondingen en brandgevaar leiden. Voorkom aanraking van de niet-gebruikte accu met paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben. Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden. Service Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft. Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. AkkuBS_CN-NL / 1004 94 Nederlands Gereedschapspecifieke voorschriften Veiligheidswaarschuwingen veiligheids- Draag gehoorbescherming. De blootstelling aan lawaai kan gehoorverlies tot gevolg hebben. Beschermhandschoenen dragen. Houd het elektrische gereedschap goed vast. Bij het vast- of losdraaien van schroeven kunnen gedurende korte tijd grote reactiemomenten opNL treden. Voer werkzaamheden in een veilige stand uit en houd het elektrische gereedschap met beide handen vast. Wanneer de boor onverwacht vast blijft zitten, reageert de machine met een schok. Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade. Houd het gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap of de schroef verborgen stroomleidingen kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden. Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen. SiO2 Bewerk geen stenen met kristallijn kiezelzuur (SiO2). Bij het bewerken hiervan ontstaat stof dat gevaarlijk is voor de gezondheid. Bewerk geen asbesthoudend materiaal. Asbest geldt als kankerverwekkend. AkkuBS_CN-NL / 1004 Tref veiligheidsmaatregelen wanneer er bij werkzaamheden stoffen kunnen ontstaan die schadelijk voor de gezondheid, brandbaar of explosief zijn. Bijvoorbeeld: sommige soorten stof gelden als kankerverwekkend. Draag een stofmasker en gebruik een afzuiging voor stof en spanen, als deze kan worden aangesloten. Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden. Niet gebruikte gereedschappen moeten veilig, in droge, afgesloten ruimten en onbereikbaar voor kinderen worden bewaard! Schakel het elektrische gereedschap onmiddellijk uit als het inzetgereedschap blokkeert. Houd rekening met grote reactiemomenten die een terugslag veroorzaken. Het inzetgereedschap blokkeert als: het elektrische gereedschap wordt overbelast

het in het te bewerken werkstuk kantelt. Restrisico's. Hoewel de bedieningshandleidingen bij onze elektrische gereedschappen voorschriften met betrekking tot veilig werken met elektrische apparaten bevatten, brengt ieder elektrisch gereedschap bepaalde restrisico's met zich mee die ook door beschermingsvoorzieningen niet geheel uit te sluiten zijn. Bedien het gereedschap daarom altijd met de noodzakelijke voorzichtigheid! Veiligheidsvoorschriften m.b.t. de accu Gebruik geen defecte of vervormde accu's. Er bestaat explosiegevaar. Open de accu niet. Er bestaat gevaar voor kortsluiting. Sluit de accu nooit kort. Er bestaat explosiegevaar. Bescherm de accu tegen hitte, bijvoorbeeld ook tegen voortdurend zonlicht en vuur. Er bestaat explosiegevaar. Veiligheidswaarschuwingen Bij beschadiging en onjuist gebruik van de accu kunnen er dampen vrijkomen. Zorg voor frisse lucht en raadpleeg bij klachten een arts. De dampen kunnen de luchtwegen irriteren. Als de accu defect is, kan er vloeistof uit de accu lekken, waardoor aangrenzende voorwerpen worden bevochtigd. Controleer de betrokken onderdelen. Reinig deze of vervang ze indien nodig. De contacten van de accu bij het bewaren buiten het laadapparaat altijd afdekken. Bij kortsluiting door een metalen overbrugging bestaat brand- en explosiegevaar! Veiligheidsvoorschriften van het laadapparaat Gebruik het elektrische gereedschap niet als het snoer beschadigd is. Raak het beschadigde snoer niet aan en trek de stekker uit het stopcontact als het snoer tijdens de werkzaamheden beschadigd is. Beschadigde snoeren vergroten het risico op een elektrische schok. Nederlands 95 alleen door gekwalificeerd personeel en alleen met originele vervangingsonderdelen repareren. Beschadigde elektrische apparaten, kabels en stekkers vergroten het risico van een elektrische schok. -WAARSCHUWINGLaadapparaat niet openen! Let op: hoogspanning! Er bestaat gevaar voor een elektrische schok. Let erop, dat de verbinding van het laadapparaat en de accu correct is uitgevoerd en niet door vreemde voorwerpen wordt gehinderd. Bij kortsluiting door een metalen overbrugging bestaat brand- en explosiegevaar! Houd de laadschacht voor de accu vrij van vreemde voorwerpen, en bescherm deze tegen vuil en vocht. De opbergplaats moet droog en vorstvrij zijn. Bij kortsluiting bestaat brand- en explosiegevaar! Een op het stroomnet aangesloten laadapparaat altijd goed in de gaten houden. Er bestaat brandgevaar. Gebruik het elektrische apparaat niet op een gemakkelijk brandbare ondergrond (zoals papier of textiel) of in een brandbare omgeving. Vanwege de optredende verwarming bestaat brandgevaar. Houd het elektrische apparaat uit de buurt van regen en vocht. Het binnendringen van water in een oplaadapparaat vergroot het risico van een elektrische schok. Ventilatieklep van de acculader tijdens het laden niet afdekken. Op die manier vermijdt U een overhitting van ladetoestel en accu. Laad geen accu’s van andere fabrikanten op. Het elektrische apparaat is alleen geschikt voor het opladen van KRESS-accu’s. Anders bestaat brand- en explosiegevaar. Houd het elektrische apparaat schoon. Door vervuiling bestaat gevaar voor een elektrische schok. Controleer voor elk gebruik elektrisch apparaat, kabel en stekker. Gebruik het elektrische apparaat niet als u een beschadiging hebt vastgesteld. Open het elektrische apparaat niet zelf en laat het AkkuBS_CN-NL / 1004 96 Nederlands

3. Beschrijving van het apparaat

Lees voor de inbedrijfstelling eerst alle veiligheidsvoorschriften instructies. Wanneer de veiligheidsvoorschriften en instructies niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Alleen de bijgevoegde illustraties ter ondersteuning gebruiken, waarin het apparaat getoond NL wordt. Deze illustraties opengeklapt laten, terwijl u de gebruiksaanwijzing leest. Bedieningselementen

Spanhuls III Instelring voor instelbaar draaimoment

Standkeuzeschakelaar (optie)

Draairichtingsomschakelaar

Aan-/uitschakelaar Beschrijving van het apparaat Leveringsomvang Zie verpakking Voorgeschreven gebruik van het systeem Het elektrische gereedschap is bestemd voor het in- en losdraaien van schroeven en voor het boren in hout, metaal, keramiek en kunststof. Eisen die gesteld worden aan de gebruiker Het apparaat mag uitsluitend door bevoegd, opgeleid personeel worden bediend, onderhouden en in stand worden gehouden. Dit personeel dient op de hoogte te worden gesteld over de risico's die kunnen optreden. Technische gegevens Nominale spanning accu in V dc Capaciteit in Ah

1. n0 = onbelast toerental (stand 1)

2. n0 = onbelast toerental (stand 2)

1. n0 = belast toerental (stand 1)

max. draaimoment harde schroefverbinding

max. draaimoment flexibele schroefverbinding XII Aan-/uit wipschakelaar accu-lamp (toebehoor) Componenten

Aandrijvingsbeschermkap (optie)

Bithouder (optie) Acculader

Acculader 10 LED-laadtoestandindicatie 11 Accu-oplaadschacht AkkuBS_CN-NL / 1004 Geluidsgrenzen LpA = A-gewogen geluidsdrukniveau LwA = A-gewogen geluidsvermogensniveau K = Meetonzekerheidswaarde Het geluidsniveau bij het werken kan 85 dB(A) overschrijden. Gehoorbescherming dragen! Triaxiale trillingsemissiewaarde gemeten volgens EN 60745. K = Meetonzekerheidswaarde Triaxiale trillingsemissiewaarde in m/ s²: schroeven Beschrijving van het apparaat Nederlands 97 Triaxiale trillingsemissiewaarde in m/ s²: boren in metaal Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt voor het vergelijken van gereedschappen. Boren in hout - max. ø in mm Gewicht in kg Accu Nominale spanning accu in V dc Capaciteit in Ah Het trillingsniveau verandert afhankelijk van het gebruik van het elektrische gereedschap en kan in sommige gevallen boven de in deze gebruiksaanwijzing aangegeven waarde liggen. De trillingsbelasting kan onderschat worden als het elektrische gereedschap regelmatig op dergelijke wijze wordt gebruikt. Opmerking: Voor een nauwkeurige schatting van de trillingsbelasting tijdens een bepaalde arbeidsperiode moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel draait, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen. Nikkelcadmium accu Nikkel-metaalhydride accu Accu met lithiumionen technologie Oplaadapparaat Netspanning in V~ / frequentie in Hz Laadspanning in V dc. Laadstroom in A Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces. Gebruiksklare lading in mA Bedrijfstemperatuurbereik in °C Hoekmaat in mm

Accu-laadtijd in min. Boorhouderspanbereik ø in mm Boren in staal - max. ø in mm Boren in aluminium - max. ø in mm Het laadapparaat van uw batterij is volgens EN 60335 dubbel geïsoleerd; een aardleiding is hierdoor overbodig. Het apparaat is niet storend voor radio- en televisieontvangst volgens EN 55014-1 en stoorvrij volgens EN 55014-2 Schroeven in hout - max. ø in mm Boren in hout - max. ø in mm AkkuBS_CN-NL / 1004

Vóór alle werkzaamheden aan de machine altijd eerst de accu verwijderen. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap. Ingebruikname

Accu opladen Accu plaatsen -WAARSCHUWINGUitsluitend originele KRESS-accu's met de spanning die op het typeplaatje van uw elektrische gereedschap wordt aangegeven. Het gebruik van andere accu’s kan tot verwondingen en brandgevaar leiden. Uitsluitend de in de afbeeldingen vermelde laadapparaten en accu's gebruiken. Alleen deze oplaadapparaten en accu's zijn afgestemd op uw elektrische gereedschap. Extra functies Slipkoppeling Op een veilige positie gaan staan en het elektrische gereedschap met beide handen vasthouden. Wanneer de boor onverwacht vast blijft zitten, reageert de machine met een schok. Klemt oder haakt de boormachine, dan wordt de aandrijving naar de boorspil onderbroken. Boormachine direct terugtrekken, zodat de machine wordt ontlast Het elektrische gereedschap uitschakelen en het boorgereedschap losmaken als het blokkeert. Er ontstaan grote reactiemomenten als u de machine inschakelt terwijl het boorgereedschap geblokkeerd is. ASL spilarretering (optie) Als de aan-/uitschakelaar VI niet is ingedrukt, wordt de boorspil en daarmee de gereedschapsopname gearreteerd. AkkuBS_CN-NL / 1004 Bediening Hierdoor kunnen schroeven ook als de accu leeg is worden ingedraaid en kan het elektrische gereedschap ook als schroevendraaier worden gebruikt. Snelstop Bij het loslaten van de aan-/uitschakelaar VI wordt de boorhouder afgeremd, waardoor het nalopen van het inzetgereedschap wordt verhinderd. Bij het indraaien van schroeven de aan-/uitschakelaar VI pas loslaten, als de schroef verzonken in het werkstuk is gedraaid. De schroefkop dringt dan niet in het werkstuk. QuiXS-snelwisselsysteem (optie) Voor het snelle wisselen van de boorhouder, voor het gebruiken van een QuiXS-voorzetstuk of voor het schroeven zonder boorhouder. Om de machine lichter en korter te maken, kan de bit direct in de inbusopname 2 van de boorspil 1 worden gezet. Accu -OPMERKINGDe accu wordt gedeeltelijk opgeladen geleverd. Laad de accu voor het eerste gebruik van het elektrische gereedschap volledig op. Accu met lithiumionen technologie Diepontladingsbeveiliging De lithiumionen-accu is door de "ontladingsbeveiligingselektronica beveiligd tegen volledige ontlading. Bij een ontladen accu wordt het elektrische gereedschap uitgeschakeld door een veiligheidsschakeling. Het elektrische gereedschap werkt niet meer. -WAARSCHUWINGAls het elektrische gereedschap automatisch is uitgeschakeld, druk dan niet meer op de AAN-/ UIT-schakelaar. De accu kan daardoor beschadigd raken. Bediening Temperatuurafhankelijke veiliging Nederlands 99 overbelastingsbe- De lithiumionen-accu is uitgerust met een NTCtemperatuurbewaking, die opladen alleen in het temperatuurbereik tussen 5 °C en 45 °C toelaat. Daardoor wordt een lange levensduur van de accu bereikt. Bijzondere aanwijzingen voor accu's met NiMH-cellen Bij een omgevingstemperatuur onder 0°C of boven 45°C neemt de prestatie van de NiMH-accu merkbaar af. NiMH-accu ook bij het niet gebruiken ca. alle 4 maanden opnieuw opladen, om de volledige capaciteit te houden. NiMH-accu's moeten na iedere 10 keer laden nog een uur langer aan het laadapparaat blijven om mogelijke capaciteitsverschillen tussen de cellen te compenseren. NiMH-accu's moeten door de zelfontlading bijvoorkeur bij omgevingstemperaturen tussen 0°C en 25°C worden opgeslagen. Voor het bereiken van een maximale levensduur, de accu na kort gebruik niet direct opladen, maar, indien mogelijk, tot op de onderste capaciteitsgrenzen ontladen en vervolgens weer opladen. Blokkeren van de machine, zo mogelijk vermijden. De hierdoor veroorzaakte, overhoge stroomgeleiding veroorzaakt een snellere ontlading en hogere slijtage van de accu. Een steeds korter wordende bedrijfstijd van de accu per oplading geeft aan, dat de accu is versleten en dient te worden vervangen. Zie ook de instructies voor de afvalverwerking. Werkplaatsverlichting (optie) De lamp 7 zorgt voor verlichting van de schroefplaats als er onvoldoende licht is. De verlichting schakelt automatisch in als u de aan-/uitschakelaar VI indrukt. Staat de draairichtingsomschakelaar V in de middelste stand, dan kan de lamp zonder draaibeweging van de schroevendraaier worden gebruikt. Oplader Onderhoud van de accu Accu nooit bij temperaturen onder 5°C c.q. boven 45°C opladen. Accu's niet in een omgeving met een hoge luchtvochtigheid of hoge omgevingstemperaturen opladen. Let op de netspanning! Controleer voor inbedrijfstelling of de op het typeplaatje aangegeven netspanning en netfrequentie overeenkomen met de gegevens van uw stroomnet. Als accu's langere tijd niet meer worden gebruikt, de accu's deels ontladen en koel bewaren. Netkabel laadapparaat BELANGRIJK! Accu's ontladen zich ook als het apparaat niet wordt gebruikt. De accu's daarom regelmatig opladen. Of beter: De accu in het aan het net aangesloten bedrijfsklare laadapparaat steken, dat na de beëindigde lading omschakelt op float-modus. Dit is van voordeel voor het onderhoud en de optimale gebruiksgereedheid van de accu. Netsnoer De accu niet in het laadapparaat laten, als dit niet in de bedrijfsmodus is. Voor een lange levensduur altijd voor een optijd opgeladen accu zorgen. Dit is in ieder geval nodig, als u vaststelt dat de prestatie van het apparaat vermindert. Netsnoer Een beschadigd netsnoer mag niet meer worden gebruikt. Het snoer dient onmiddellijk door een vakman te worden vervangen. Gebruik van laadapparaat volgens de bestemming Het apparaat is alleen bestemd voor het opladen van Kress-accu's. Het passende accu-gebruik voor het betreffende laadapparaat in acht nemen, zie "Te gebruiken accu's“. AkkuBS_CN-NL / 1004

100 Nederlands Symbolen Accu vol Bediening Stekker van het oplaadapparaat uit het stopcontact trekken, als het oplaadapparaat onbeheerd wordt achtergelaten. Laden niet mogelijk Accu wordt geladen Accu leeg KRESS-accu gebruiken!

Bediening IFC-HT14V-... Te gebruiken accu's

Li-ionen accu met een nominale spanning van 10,8 V d.c. Te gebruiken accu's IFC-HT14V-14.4 Accu is te heet of te koud. Het laden begint automatisch, zodra zich de accu in het toelaatbare temperatuurbereik bevindt. Kortsluiting tussen de laadcontacten. Accu uit het oplaadapparaat verwijderen. Netstekker uit wandcontactdoos trekken! Laadschacht controleren op voorwerpen. Accu opnieuw plaatsen. Accu defect. Nieuwe accu gebruiken. Bediening FC-HT 08/12, FC-HT 08/18 Li-ionen accu met een nominale spanning van 14,4 V d.c. Te gebruiken accu's FC-HT 08/12 Te gebruiken accu's NiCd accu met een netspanning van 12 V d.c. IFC-HT14V-18 Li-ionen accu met een nominale spanning van 18 V d.c. Accu opladen Uitsluitend originele accu's in het oplaadapparaat plaatsen! Stekker van het oplaadapparaat in het stopcontact steken. LED brandt groen. LED brandt groen. Laadapparaat is gebruiksklaar.

LED's knipperen rood en groen. Steek de accu tot de aanslag in het oplaadapparaat. Te gebruiken accu's FC-HT 08/18 NiCd accu met een netspanning van 14,4 - 18 V V d.c. Accu opladen Uitsluitend originele accu's in het oplaadapparaat plaatsen! Stekker van het oplaadapparaat in het stopcontact steken. Steek de accu tot de aanslag in het oplaadapparaat. LED brandt groen. Laadapparaat is gebruiksklaar. LED rood en groen branden - bezig met laden. Laden door het drukken op de Setknop starten. LED brandt rood. Tijdens het opladen worden de accu en het oplaadapparaat warm. Tijdens het opladen worden de accu en het oplaadapparaat warm. Knipperlicht rood - groen brandt accu is opgeladen, laadapparaat is op float-modus omgeschakeld. AkkuBS_CN-NL / 1004 Laden afgesloten. LED brandt groen. Stekker van het oplaadapparaat uit het stopcontact trekken, als het oplaadapparaat onbeheerd wordt achtergelaten. Bediening Nederlands 101 Laden niet mogelijk Rechtsdraaiend: Voor boren en het indraaien van schroeven. LED's branden niet. Accu is te heet of te koud. Het laden begint automatisch, zodra zich de accu in het toelaatbare temperatuurbereik bevindt. Linksdraaiend: Voor het losdraaien en uitdraaien van bouten en moeren. Kortsluiting tussen de laadcontacten. Accu uit het oplaadapparaat verwijderen. Netstekker uit wandcontactdoos trekken! Laadschacht controleren op voorwerpen. Accu opnieuw plaatsen. Belangrijk! Druk de draairichtingomschakelaar V door tot aan de aanslag op het huis, dus tot de schakelaar merkbaar vastklikt. Accu defect. Nieuwe accu gebruiken. Bediening elektrisch gereedschap Accu verwijderen Voor het uitnemen van de accu 5 de ontgrendelingsknop(pen) VIII indrukken en de accu uit het elektrische gereedschap trekken. Accu plaatsen Uitsluitend originele KRESS-accu's met de spanning die op het typeplaatje van uw elektrische gereedschap wordt aangegeven. Het gebruik van andere accu’s kan tot verwondingen en brandgevaar leiden. De draairichtingomschakelaar V in de middelste stand zetten om abusievelijk inschakelen te verhinderen. De geladen accu 5 in de greep plaatsen, totdat deze voelbaar vastklikt. Als de draairichtingomschakelaar V in de middelste stand staat, kan de machine niet worden ingeschakeld. Draaimoment vooraf instellen Met de instelring draaimomentinstelling III kunt u het benodigde draaimoment in trappen instellen. Bij een juiste instelling wordt het inzetgereedschap gestopt zodra de schroef aansluitend in het materiaal is ingedraaid, resp. het ingestelde draaimoment is bereikt. Bij het uitdraaien van schroeven eventueel een hogere instelling kiezen of op het symbool "Boren“ resp. "max“ zetten. Mechanische standenkeuze (optie) Met de standenkeuzeschakelaar IV kunt u vooraf uit twee toerentalbereiken kiezen. Laag toerentalbereik, hoog draaimoment; voor het boren, schroeven en draadsnijden.

Hoog toerentalbereik: voor het boren met kleine diameters In en uitschakelen De aan/uit-schakelaar VI indrukken en weer loslaten. Toerental wijzigen Met de aan/uit-schakelaar VI kunt u het toerental traploos besturen. Bij een lichte druk op de aan-/ uit-schakelaar VI begint de machine langzaam te draaien; met toenemende druk wordt het toerental hoger. Draairichting kiezen Bedien de draairichtingomschakelaar V alleen wanneer de machine stilstaat. Pak de draairichtingomschakelaar V aan beide zijden vast en stel de gewenste draairichting in. -OPMERKINGDe omschakeling mag niet onder volledige belasting of op het maximale toerental plaatsvinden. Op deze manier verhoogt u de levensduur van uw machine. Gereedschap vervangen Vóór alle werkzaamheden aan de machine altijd eerst de accu verwijderen. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap. AkkuBS_CN-NL / 1004 102 Nederlands Bij het Vervangen van gereedschap altijd beschermhandschoenen dragen. Het gebruikte gereedschap kan bij langere werkzaamheden sterk worden verhit en/of de snijkanten van het gebruikte gereedschap zijn scherp. Gereedschapsopname in de boorspil (optie) Om de machine lichter en korter te maken, kunnen bits IX direct in de inbusopname 2 van de NL boorspil 1 worden gezet. Snelspanboorhouder met ASL Als de aan-/uitschakelaar VI niet is ingedrukt, wordt de boorspil en daarmee de gereedschapsopname gearreteerd. Gereedschap inzetten Spanhuls II tegen de klok in draaien om de spanklauwen te openen. Het gereedschap in de boorhouder plaatsen. Het gereedschap vastspannen, door de spanhuls tegen de klok in te draaien. De huls van de snelspanboorhouder met de hand stevig aandraaien, totdat geen vastklikken meer hoorbaar is. Altijd in acht nemen, dat het gereedschap exact in het midden van de boorhouder dient te worden gespannen. Gereedschap verwijderen. De spanhuls tegen de wijzers van de klok openen, totdat het gereedschap kan worden uitgenomen. Snelspanboorhouder zonder ASL Gereedschap inzetten Houderring stevig vast VII houden Spanhuls II tegen de klok in draaien om de spanklauwen te openen. Het gereedschap in de boorhouder plaatsen. Het gereedschap vastspannen, door de houderring vast te houden en de spanhuls II met de wijzers van de klok mee stevig aan te draaien. AkkuBS_CN-NL / 1004 Bediening Altijd in acht nemen, dat het gereedschap exact in het midden van de boorhouder dient te worden gespannen. Gereedschap verwijderen. Houderring stevig vast VII houden Spanhuls II tegen de klok in draaien om de spanklauwen te openen. Totdat het gereedschap weer kan worden verwijderd. Tips voor de werkzaamheden Plaats het elektrische gereedschap alleen uitgeschakeld op de schroef. Draaiende inzetgereedschappen kunnen uitglijden. Na langer werken met lagere toerentallen, het elektrische gereedschap als afkoeling ca. 3 minuten lang bij maximaal toerental in onbelast toerental laten draaien. Boren Toerental altijd aanpassen aan het te bewerken werkmateriaal en de boordiameter. Schroeven Voor het indraaien van grote, lange schroeven in harde materialen dient u met de kerndiameter van de schroefdraad ongeveer 2/3 van de schroeflengte voor te boren. Draadsnijden Het gebruik van machinedraadboren wordt aanbevolen. Draadboor licht inoliën. Geringe toerental en stand 1 kiezen. Bij rechtsom draaien insnijden, vasthouden, bij linksom draaien eruit nemen. -OPMERKINGBij het draadsnijden alleen op lage toerentallen werken. Zo wordt voorkomen dat de schroefdraadboor breekt. Gereedschappen en toebehoren

5. Gereedschappen en toebehoren

Bij het boren in metaal uitsluitend foutloze, scherpe HSS-boortjes gebruiken (HSS=High Speed Steel, hoge snelheidsstaal). Gereedschapsopname verwisselen Vóór alle werkzaamheden aan de machine altijd eerst de accu verwijderen. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap. Zie ook de afbeeldingen in de handleiding met afbeeldingen. Apparaten met QuiXS-opname (optie) QuiXS-snelwisselsysteem Montage QuiXS-boorhouder (toebehoor) De ontgrendelingsring VII terugtrekken. De QuiXS-boorhouder I tot de aanslag op de boorspil 1 zetten en de ontgrendelingsring VII loslaten. -OPMERKINGDe bit IX in de inbusopname 2 kan voor het monteren van de boorhouder in de boorspil 1 blijven. Demontage QuiXS-boorhouder De ontgrendelingsring VII terugtrekken en de QuiXS-boorhouder I verwijderen. Montage QuiXS-haakse kop (toebehoor) Bit IX uit de inbusopname 2 verwijderen. De haakse kop XI op de boorspil 1 plaatsen en zo ver draaien, dat hij in de gewenste stand wordt vergrendeld. Nederlands 103

Apparaat zonder QuiXS-opname Bij apparaten zonder QuiXS-opname de boorhouder door een erkende klantendienst laten verwisselen. Accu-lamp (speciale toebehoren) De accu-lamp geeft een lichtstraal. Accu plaatsen Uitsluitend originele KRESS-accu's met de op het typeplaatje van uw lamp aangegeven spanning gebruiken. Het gebruik van andere accu’s kan tot verwondingen en brandgevaar leiden. De geladen accu 5 in de greep plaatsen, totdat deze voelbaar vastklikt. In en uitschakelen Om de accu-lamp te gebruiken, de aan-/uitschakelaar XII indrukken. Om de accu-lamp uit te schakelen, de aan-/ uitschakelaar XII opnieuw indrukken. Speciale toebehoren Toebehoren van derden niet gebruiken, omdat deze niet door KRESS zijn getest. Het gebruik hiervan kan gevaarlijk zijn. Om letsel en beschadigingen te vermijden, uitsluitend door KRESS geadviseerde toebehoren gebruiken.

6. Onderhoud en service

Onderhoud en reiniging -OPMERKINGDe haakse kop kan in diverse hoekstanden worden vergrendeld. De haakse kop XI vergrendelen, door de ontgrendelingsring VII vast te draaien. Demontage QuiXS-haakse kop Ontgrendelingsring VII tot de aanslag losdraaien. De haakse kop XI verwijderen.

Vóór alle werkzaamheden aan de machine altijd eerst de accu verwijderen. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap. Het elektrische gereedschap en de ventilatieopeningen steeds schoon houden. Van buiten toegankelijke kunststof onderdelen regelmatig afvegen met een doek zonder reinigingsmiddel. Gereedschapsopname altijd schoon houden. AkkuBS_CN-NL / 1004 104 Nederlands Onderhoud en service Nikkelcadmium accu Service Na een veeleisende klus gedurende langere tijd moet het apparaat in verband met een inspectie en grondige reiniging bij een servicestation van Kress worden ingeleverd. De betreffende servicestations kunt u vinden in het bijgevoegde blad "SERVICE" of op onze Internetsite www.kress-elektrik.de. NiCd Let op! Deze accu’s bevatten cadmium, een zeer giftig zwaar metaal. Nikkel-metaalhydride accu NiMh

delen vindt u op onze homepage http://spareparts.kress-elektrik.de Om de accu te verwijderen de contacten met de accubeschermkap afdekken. De versleten of defecte accupacks via de vakhandel, de KRESS-klantenservice of de openbare voorgeschreven afvalverwijderingsinstellingen teruggeven. De accupacks worden op deze wijze teruggebracht aan een systematische recycling. Afvalverwerking Aanwijzingen m.b.t. het transport Reserveonderdelen/explosietekening NL Explosietekeningen en lijsten met reserveonder- Terugwinnen van grondstoffen in plaats van het weggooien van afval. Gereedschap, accessoires en verpakking moeten op een voor het milieu verantwoorde manier worden hergebruikt. De kunststof delen zijn gekenmerkt om ze per soort te kunnen recyclen. Alleen voor EU-landen Geef elektrisch gereedschap niet met het huisvuil mee! Volgens de Europese richtlijn 2002/96/EG inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle bedrijf dat voldoet aan de geldende milieu-eisen. Accu’s of batterijen nooit bij het huisvuil en evenmin in het vuur of het water werpen. Accu's/batterijen dienen te worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt of gerecycled. Alleen voor landen van de EU: Volgens de Europese richtlijn 2006/66/EG moeten defecte of onbruikbare accu's/batterijen worden gerecycled. Accu's/batterijen Lithium-ionen accutechnologie Li-Ion AkkuBS_CN-NL / 1004 De accu is overeenkomstig het UN-handboek ST/ SG/AC.10/27/Add.2 getest. De accu heeft een werkzame bescherming tegen inwendige overdruk en kortsluiting en voorzieningen ter voorkoming van breuk door geweld en gevaarlijke terugstroom. De in de accu aanwezige lithiumequivalentiehoeveelheid ligt onder de geldende grenswaarden. Daarom zijn op de accu (als los onderdeel of in het gereedschap ingezet) geen nationale of internationale voorschriften voor gevaarlijke goederen van toepassing. De voorschriften voor gevaarlijke goederen kunnen echter bij het vervoer van meerdere accu’s relevant zijn. Het kan in dit geval noodzakelijk zijn om bijzondere voorwaarden (bijvoorbeeld bij de verpakking) in acht te nemen. Nadere informatie kunt u opvragen bij de fabrikant. Onderhoud en service Nederlands 105 Garantie 1. Dit elektrische gereedschap werd zorgvuldig gecontroleerd, getest en werd aan een strenge kwaliteitscontrole onderworpen.

2. Wij garanderen u een kostenloze oplossing van storingen aan elektrische gereedschappen, die binnen een

termijn van 24 maanden na verkoopsdatum zijn opgetreden bij de eindverbruiker en te wijten zijn aan een materiaal- of productiefout. Voor sommige landen gelden individuele speciale regelingen betreffende de garantiebepalingen. Wij behouden ons het recht voor om defecte onderdelen te repareren of te vervangen. Vervangen onderdelen worden ons eigendom.

3. Bij ondeskundig gebruik of behandeling of het openen

van het apparaat door niet bevoegde reparatie-centra vervalt de garantie. Van de garantie uitgesloten zijn: mechanische beschadigingen door vallen etc., beschadigingen door binnendringen van water of andere vloeistoffen, afgesneden of beschadigde snoeren, motorschade en mechanische schade door ondeskundige overbelasting, slijtende onderdelen, bijv. koolborstels, boorhouder, boorhoudersleutels, boorspillen bij slijtage, motoren, netsnoeren, accu's, zaagbladen, slijpschijven, stofzakken, algemene accessoires (boren, beitels, etc.). Meer informatie over de verschillende slijtende delen van het apparaat kunt u ontvangen onder http://spareparts.kress-elektrik.de of bij één van onze service-centra.

4. Aanspraken op de garantie kunnen alleen in behandeling worden genomen als de schade onverwijld werd

gemeld (ook bij transportschade). Er volgt geen verlenging van de garantieperiode na uitvoering van garantieprestaties.

5. Wanneer u aanspraak op de garantie wilt maken,

stuur dan a.u.b de originele aankoopfactuur samen met het apparaat naar ons of naar het betreffende service-centrum op.

6. Door de door ons opgenomen garantieverplichtingen

zijn alle verdere aanspraken van de koper – met name het recht op koopvernietiging, prijsreductie of het eisen van schadevergoeding – uitgesloten.

7. De koper heeft echter naar keuze het recht op prijsreductie (vermindering van het aankoopbedrag) of op

koopvernietiging (annuleren van het koopcontract), indien wij er niet in slagen, eventueel opgetreden defecten binnen een redelijke termijn te herstellen.

8. Niet uitgesloten zijn de eisen van schadevergoeding

volgens §§ 463, 480 par. 2, 635 BGB wegens het ontbreken van toegekende eigenschappen.

9. De bepalingen onder punt 7 en 8 gelden alleen maar

voor de Bondsrepubliek Duitsland.
