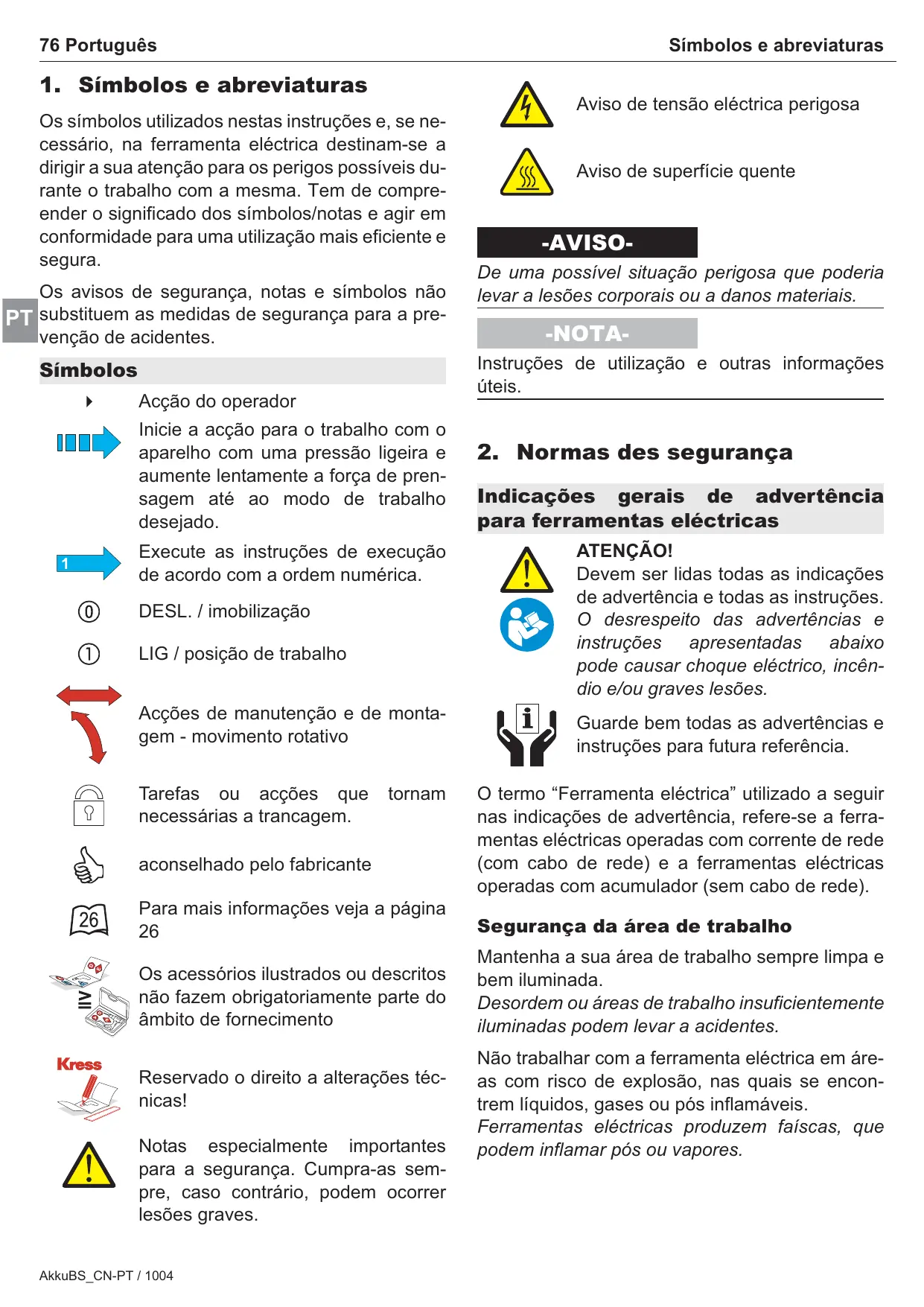

Aviso de tensão eléctrica perigosa Os símbolos utilizados nestas instruções e, se necessário, na ferramenta eléctrica destinam-se a dirigir a sua atenção para os perigos possíveis durante o trabalho com a mesma. Tem de compreender o significado dos símbolos/notas e agir em conformidade para uma utilização mais eficiente e segura. Os avisos de segurança, notas e símbolos não PT substituem as medidas de segurança para a prevenção de acidentes. Acção do operador Inicie a acção para o trabalho com o aparelho com uma pressão ligeira e aumente lentamente a força de prensagem até ao modo de trabalho desejado. Execute as instruções de execução de acordo com a ordem numérica. DESL. / imobilização LIG / posição de trabalho Acções de manutenção e de montagem - movimento rotativo Tarefas ou acções que necessárias a trancagem. -AVISODe uma possível situação perigosa que poderia levar a lesões corporais ou a danos materiais. -NOTAInstruções de utilização e outras informações úteis. Símbolos

Aviso de superfície quente tornam aconselhado pelo fabricante

2. Normas des segurança

Indicações gerais de advertência para ferramentas eléctricas ATENÇÃO! Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões. Guarde bem todas as advertências e instruções para futura referência. O termo “Ferramenta eléctrica” utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede). Para mais informações veja a página

Segurança da área de trabalho Os acessórios ilustrados ou descritos não fazem obrigatoriamente parte do âmbito de fornecimento Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. Reservado o direito a alterações técnicas! Notas especialmente importantes para a segurança. Cumpra-as sempre, caso contrário, podem ocorrer lesões graves. AkkuBS_CN-PT / 1004 Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores. Normas des segurança Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho. Segurança eléctrica A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico. Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra. Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. Não deverá utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta eléctrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranharados aumentam o risco de um choque eléctrico. Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico. Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de choque eléctrico. Segurança de pessoas Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando Português 77 estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves. Utilizar equipamento de protecção pessoal e sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete PT de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas. Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó. AkkuBS_CN-PT / 1004 78 Português Normas des segurança Utilização e manuseio cuidadoso de ferramentas eléctricas Manuseio e utilização cuidadosos de ferramentas com acumuladores Não sobrecarregue o aparelho. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada. Só carregar acumuladores em carregadores recomendados pelo fabricante. Há perigo de incêndio se um carregador apropriado para um certo tipo de acumuladores for utilizado para carregar acumuladores de outros tipos. Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser PT ligada nem desligada, é perigosa e deve ser reparada. Só utilizar ferramentas eléctricas com os acumuladores apropriados. A utilização de outros acumuladores pode levar a lesões e riscos de incêndio. Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica. Manter o acumulador que não está sendo utilizado afastado de clipes, moedas, chaves, parafusos ou outros pequenos objectos metálicos que possam causar um curto-circuito dos contactos. Um curto-circuito entre os contactos do acumulador pode ter como consequência queimaduras ou fogo. No caso de aplicação incorrecta pode vazar líquido do acumulador. Evitar o contacto. No caso de um contacto acidental, deverá enxaguar com água. Se o líquido entrar em contacto com os olhos, também deverá consultar um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras. Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções, utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inesperientes. Tratar a ferramenta eléctrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas. Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas. AkkuBS_CN-PT / 1004 Serviço Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho. Instruções de serviço específicas do aparelho Use protecção auricular. O ruído pode provocar a perda da audição. Use luvas de protecção. Segurar a ferramenta eléctrica com firmeza. Ao apertar ou soltar parafusos podem ocorrer, por instantes, altos momentos de reacção. Normas des segurança Coloque-se sempre numa posição firme e segure na ferramenta eléctrica com ambas as mãos. Caso a broca fique empenada inadvertidamente, a ferramenta eléctrica reage com solavancos. Utilize aparelhos detectores apropriados para detectar cabos de alimentação ocultos ou peça apoio à sua entidade de abastecimento eléctrico local. O contacto com cabos eléctricos pode provocar incêndio e choque eléctrico. Um dano num gasoduto pode levar a uma explosão. Uma perfuração num tubo de água provoca danos materiais. Segurar o aparelho pelas superfícies isoladas ao executar trabalhos durante os quais a ferramenta de trabalho ou o parafuso possam atingir cabos eléctricos escondidos. O contacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque eléctrico. Fixe a peça a trabalhar. Uma peça a trabalhar fixa com dispositivos de aperto ou com torno de bancada fica mais firme do que se for segurada com a mão. SiO2 Não opere em pedras com ácido silícico cristalino (SiO2). Durante o processamento surgem poeiras nocivas para a saúde. Português 79 Desligue imediatamente a ferramenta eléctrica se a ferramenta de aplicação ficar bloqueada. Esteja atento a altos binários reactivos que originam um contragolpe. A ferramenta de aplicação fica bloqueada se:

empena na peça a trabalhar Riscos restantes. Embora existam no manual de instruções para as nossas ferramentas eléctricas PT indicações concretas para o trabalho seguro com ferramentas eléctricas, não é possível eliminar todos os riscos restantes existente das ferramentas eléctricas que não estejam completamente excluídos, mesmo com o uso dos dispositivos de segurança. Por isso, trabalhe com as ferramentas eléctricas sempre com o necessário cuidado! Instruções de segurança do acumulador Não utilize nenhum acumulador danificado ou deformado. Existe perigo de explosão! Não abrir o acumulador. Existe risco de um curto-circuito. Nunca provocar um curto-circuito no acumulador. Existe perigo de explosão! Não opere em material que contenha asbesto. O asbesto é considerado cancerígeno. Proteja o acumulador contra calor ou temperaturas superiores a 50°C, p. ex. também contra uma permanente radiação solar, e fogo. Existe perigo de explosão. Tome medidas de protecção, se durante o trabalho houver a possibilidade de serem produzidos pós nocivos à saúde, inflamáveis ou explosivos. Por exemplo: Alguns pós são considerados como sendo cancerígenos. Use uma máscara de protecção contra pó e, se for possível conectar, uma aspiração de pó/de aparas. Em caso de danos e de utilização incorrecta do acumulador, podem escapar vapores. Areje bem o local de trabalho e consulte um médico se forem constatados quaisquer sintomas. É possível que os vapores irritem as vias respiratórias. Espere que a ferramenta eléctrica pare completamente, antes de a largar. A ferramenta de aplicação pode empenar e levar à perda de controlo sobre a ferramenta eléctrica. As ferramentas não utilizadas devem ser guardadas com segurança, num lugar seco e fechado, fora do alcance das crianças! Se o acumulador estiver com defeito, o fluido poderá escorrer e danificar as peças adjacentes. Controle as peças em questão. Estas peças devem ser limpas e se necessário substituídas. Ao guardar, cubra os contactos do acumulador fora do carregador. Em caso de curto-circuito provocado por uma ligação metálica existe o perigo de incêndio e de explosão! AkkuBS_CN-PT / 1004 80 Português Instruções de segurança do carregador Não utilize o aparelho eléctrico com o cabo danificado. Não toque no cabo danificado e retire a ficha de rede da tomada, caso o cabo seja danificado durante o trabalho. Os cabos danificados aumentam o risco de um choque eléctrico. Não opere o aparelho eléctrico sobre uma base facilmente inflamável (p. ex. papel, tecidos etc.) PT nem em ambiente inflamável. Há risco de incêndio devido ao aquecimento. Mantenha o aparelho eléctrico afastado de chuva e humidade. A penetração de água num carregador de aparelhos eléctricos aumenta o risco de um choque eléctrico. Não tape as ranhuras de ventilação do carregador durante o processo de carregamento. Dessa forma evita o sobreaquecimento do carregador e do acumulador. Não carregue acumuladores alheios. O aparelho eléctrico só é apropriado para carregar acumuladores KRESS. Caso contrário há perigo de incêndio e explosão. Mantenha limpo o aparelho eléctrico. Há perigo de um choque eléctrico devido a sujidade. Antes de cada utilização, deverá controlar o aparelho eléctrico, o cabo e a ficha. Não utilize o aparelho eléctrico se forem verificados danos. Nunca abrir pessoalmente o aparelho eléctrico; este só deve ser reparado por pessoal especializado qualificado e só devem ser utilizadas peças sobressalentes originais. Aparelhos eléctricos, cabos e fichas danificados aumentam o risco de um choque eléctrico. -AVISONão abra o carregador! Atenção Alta tensão! Existe perigo de um choque eléctrico. Tenha o cuidado de assegurar que a ligação do carregador - acumulador está correctamente posicionada e que não é obstruída por impurezas. Em caso de curto-circuito provocado por uma ligação metálica existe o perigo de incêndio e de explosão! AkkuBS_CN-PT / 1004 Normas des segurança Mantenha o orifício da carga do acumulador livre de objectos estranhos e proteja de sujidade e de humidade. O local de armazenamento tem de estar seco e sem geada. No caso de curto-circuito existe perigo de incêndio e de explosão! Deve observar-se sempre com atenção um carregador ligado à rede. Existe risco de incêndio! Descrição do aparelho

3. Descrição do aparelho

Antes da colocação em serviço leia todas as instruções de segurança. As negligências na observação das instruções de segurança podem causar um choque eléctrico, um incêndio e/ou lesões graves. Utilize como apoio, as instruções por imagens em anexo com a representação do aparelho. Deixe estas instruções por imagens abertas, enquanto lê o manual de instruções. Elementos de comando

Mandril de aperto rápido

Luva de aperto III Anel de ajuste da selecção prévia do binário

Selector de direcção de rotação

Interruptor de comando Lig./Desl. Português 81 Uso corrente A ferramenta eléctrica é determinada para o aparafusamento e soltura de parafusos, bem como a perfuração em madeira, metal, cerâmica e material sintético. Requisitos do utilizador O aparelho só pode ser operado, submetido a manutenção e reparado por pessoal autorizado e formado. Este pessoal tem de ser formado PT especialmente sobre os perigos que podem ocorrer. Dados técnicos Tensão nominal do acumulador em V Capacidade em Ah

1. n0 = rotação de marcha lenta (1ª

2. n0 = rotação de marcha lenta (2ª

1. n0 = rotação de carga (1ª marcha)

2. n0 = rotação de carga (2ª marcha)

Prolongador da ponteira em min. -1

Binário máx. no caso de aparafusamento duro

Binário máx. no caso de aparafusamento macio XII Selector de liga/desliga da lâmpada do acumulador (acessório) Componentes do aparelho

Alojamento com sextavado interno

Fendas de ventilação

Iluminação (opcional)

Carregador do acumulador 10 Indicador LED do nível de carga 11 Orifício do carregador Fornecimento Níveis de ruído LpA = Nível de pressão sonora avaliado - A = Nível de potência sonora LwA avaliado - A K = valor de incerteza de medição Durante a operação de trabalho, o nível de ruído pode exceder 85 dB(A). Utilize protecção auditiva! Valor da emissão de oscilação triaxial determinado de acordo com a norma EN 60745. K = valor de incerteza de medição Valor da emissão vibratória triaxial em m/s²: aparafusar Veja Embalagem AkkuBS_CN-PT / 1004 82 Português Descrição do aparelho Valor da emissão vibratória triaxial em m/s²: perfurar em metal O nível de vibrações indicado nestas instruções foi medido conforme um processo de medição normalizado na norma EN 60745 e pode ser utilizado para a comparação de aparelhos. Peso em kg Acumulador Tensão nominal do acumulador em V c.c. Capacidade em Ah Acumulador de níquel - cádmio O nível de vibrações variará de acordo com a aplicação da ferramenta eléctrica. Em alguns casos o PT nível de vibrações pode ser superior ao indicado nestas instruções. É possível que o impacto de vibrações seja subestimado se a ferramenta eléctrica for regularmente utilizada de maneira semelhante. Nota: Para uma avaliação exacta do impacto de vibrações durante um certo período de trabalho, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona sem estar realmente a ser empregado. Isto pode reduzir nitidamente o impacto de vibrações durante todo o período de trabalho. Acumulador de níquel - hidreto metálico Acumulador com tecnologia de iões de lítio Carregador Tensão da rede em V~ / frequência em Hz Tensão de carga em V c.c. Corrente de carga em A Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: Manutenção de ferramentas eléctricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho. Medida de referência em mm Zona de aperto do mandril ø em mm Perfurações em aço - máx. ø em mm Perfurações em alumínio - máx. ø em mm Aparafusar em madeira - máx. ø em Perfurações em madeira - máx. ø em Perfurações em madeira - máx. ø em

AkkuBS_CN-PT / 1004 Carga de manutenção em mA Zona da temperatura operacional em

Tempo de carga do acumulador em min. O seu carregador de baterias está duplamente isolada conforme a norma EN 60335; por esta razão, é desnecessário um cabo de ligação à terra. O aparelho não provoca interferências na recepção de rádio e televisão conforme a norma EN 55014-1, sendo também resistente a interferências conforme a norma EN 55014-2. Utilização Português 83

Antes de efectuar trabalhos no aparelho retire o acumulador. Esta medida de segurança evita que a ferramenta eléctrica seja ligada acidentalmente. Colocação em funcionamento

Carregar o acumulador Introduzir o acumulador -AVISOUtilize somente acumuladores originais KRESS com a tensão indicada na placa do modelo de sua ferramenta eléctrica. A utilização de outros acumuladores pode levar a lesões e riscos de incêndio. Utilize somente os carregadores e acumuladores listados na instrução por imagens. Somente estes carregadores e acumuladores são ajustados para sua ferramenta eléctrica. Funções suplementares Embraiagem de fricção Coloque-se sempre numa posição firme e segure na ferramenta eléctrica com ambas as mãos. Caso a broca fique empenada inadvertidamente, a ferramenta eléctrica reage com solavancos. Caso a ferramenta de perfuração fique empenada ou presa, o acionamento do fuso de perfuração é interrompido. Descarregue imediatamente máquina, retirando a ferramenta de perfuração Desligue a ferramenta eléctrica e solte a ferramenta de perfuração, caso a ferramenta eléctrica fique bloqueada. Ao ligar com uma ferramenta de perfuração bloqueada ocorrem binários reactivos elevados. Dispositivo de retenção do fuso ASL (opcional) Com o interruptor para ligar/desligar não pressionado VI o fuso de perfuração e com isto o alojamento da ferramenta são retidos. Isto possibilita o aparafusamento de parafusos mesmo com o acumulador descarregado, ou a utilização da ferramenta eléctrica como chave de fenda. Freio de paragem Na soltura do interruptor para ligar/ desligar VI o mandril é frenado e deste modo é evitado o funcionamento contínuo da ferramenta de aplicação. No aparafusamento de parafusos, somente solte o interruptor para ligar/desligar VI, quando o parafuso estiver atarraxado de forma alinhada na peça trabalhada. Então a cabeça do parafuso não penetra na peça trabalhada. Sistema de mudança rápida QuiXS (opcional) Para a rápida mudança do mandril, para a aplicação de um adaptador QuiXS ou para o aparafusamento sem mandril. Para que a máquina se torne mais leve e mais curta, a ponteira pode ser aplicada diretamente no alojamento sextavado interno 2 do fuso de perfuração 1. Acumulador -NOTAO acumulador é fornecido parcialmente carregado. Carregue totalmente o carregador antes de utilizar a sua ferramenta eléctrica pela primeira vez. AkkuBS_CN-PT / 1004

84 Português Acumulador com tecnologia de iões de lítio Protecção contra descarga total O acumulador de iões de lítio é protegido pela „eletrônica de protecção contra descarga“ contra a descarga total. Com o acumulador descarregado, a ferramenta eléctrica é desligada por um circuito de protecção. A ferramenta eléctrica deixa de trabalhar.

-AVISODepois da desconexão automática da ferramenta eléctrica, não volte a premir o interruptor de ligar/ desligar. O acumulador pode ser danificado. Protecção contra sobrecarga dependente da temperatura O acumulador de iões de lítio é equipado com um monitoramento de temperatura NTC, o qual permite uma carga somente na zona de temperatura entre 5 °C e 45 °C. Desta forma é alcançada uma maior vida útil do acumulador. Indicações especiais para os acumuladores com células de níquel - hidreto metálico Com uma temperatura ambiente inferior a 0°C ou superior a 45°C, a potência dos acumuladores de níquel - hidreto metálico é reduzida sensivelmente. Recarregar o acumulador de níquel - hidreto metálico mesmo com a não utilização, aprox. a cada 4 meses, a fim de manter sua capacidade total. Os acumuladores de níquel - hidreto metálico ainda devem permanecer por uma hora no carregador após cada 10ª operação de carga, a fim de compensar as possíveis diferenças de capacidade entre as células. Devido a descarga espontânea, acondicionar o acumulador de níquel - hidreto metálico preferencialmente com temperaturas ambientais entre 0°C e 25°C. Utilização Não carregue o acumulador num local com uma elevada humidade do ar ou com uma temperatura ambiente elevada. Caso os acumuladores não sejam utilizados durante muito tempo, deve carregar-se parcialmente os acumuladores e armazená-los num lugar fresco. IMPORTANTE! Os acumuladores também se descarregam quando o aparelho não é utilizado. Por esta razão, carregue os acumuladores regularmente. Ou melhor: Encaixe o acumulador no carregador pronto a usar e ligado à rede, que comuta para carga de compensação após a carga estar completa Isto constitui uma vantagem especial para o tratamento e a utilização óptima do acumulador. Não deixe o acumulador no carregador quando este não estiver em funcionamento. No intuito de obter uma vida útil longa, tenha o cuidado de assegurar sempre um carregamento atempado do acumulador. De qualquer modo, isto é necessário se verificar que o aparelho perde potência. Para obter uma vida útil máxima, não volte a carregar o acumulador imediatamente após uma breve utilização; deixe-o descarregar o mais possível, até aos limites de capacidade mais baixos e, de seguida, volte a carregá-lo. Evite o mais possível um bloqueio da máquina. A condução de corrente assim induzida e sobrelevada leva a uma descarga mais rápida e a um maior desgaste do acumulador. Um período de operação do acumulador cada vez mais curto por cada carga mostra que o acumulador está gasto e tem de ser substituído. Observe as indicações relativamente à eliminação. Iluminação do local de trabalho (opcional) Conservação do acumulador A Lâmpada 7 possibilita a iluminação do ponto de aparafusamento em condições de luminosidade desfavoráveis. Nunca carregue o acumulador a temperaturas abaixo de 5°C ou acima de 45°C. A iluminação liga automaticamente, quando o interruptor de liga/desliga VI for accionado. Se o selector giratório estiver na V posição central, a lâmpada pode ser utilizada sem o movimento rotativo da parafusadora. AkkuBS_CN-PT / 1004 Utilização Português 85 Acumuladores utilizáveis Carregador IFC-HT14V-14.4 Acumulador de iões de lítio com uma tensão nominal de 14,4 V d.c. Respeite a tensão de rede! Antes da colocação em funcionamento, verifique se a tensão e a frequência da rede indicadas na placa do modelo correspondem aos dados da sua rede eléctrica. Acumuladores utilizáveis IFC-HT14V-18 Acumulador de iões de lítio com uma tensão nominal de 18 V d.c. Cabo de alimentação do carregador Cabo de alimentação fixo Cabo de alimentação fixo Não deve utilizar cabos de alimentação danificados. Devem ser substituídos imediatamente por um técnico especializado. Uso adequado do carregador O aparelho somente é determinado para a carga de acumuladores Kress. Observe a utilização do acumulador apropriada no respectivo carregador, vide „Acumuladores utilizáveis“. Símbolos Acumulador cheio O acumulador é carregado Acumulador vazio Utilizar o acumulador KRESS! Operação IFC-HT14V-... Acumuladores utilizáveis

Acumulador de iões de lítio com uma tensão nominal de 10,8 V d.c.

Carregar o acumulador Somente inserir os acumuladores originais no carregador! Insira a ficha de rede do carregador. LED acende-se em verde. LED acende-se em verde. Carregador pronto para a operação.

Introduza o acumulador no carregador até ao encosto. Os LEDs vermelho e verde acesos operação de carga em andamento. Durante o processo de carga, o acumulador e o carregador aquecem. Luz intermitente vermelha - verde aceso - o acumulador está carregado, o carregador comutou para a carga de compensação. Retire a ficha de rede do carregador, caso o carregador não esteja sob vigilância. Não é possível nenhuma operação de carga Os LEDs piscam em vermelho e verde. O acumulador está muito quente ou muito frio. A operação de carga inicia-se automaticamente, assim que o acumulador se encontrar na zona de temperatura admissível. Curto circuito entre os contactos de carga. Retire o acumulador do carregador. Retire a ficha de rede da tomada! Verifique se o orifício da carga do acumulador tem objectos estranhos. Encaixar novamente o acumulador. O acumulador está defeituoso. Utilizar um novo acumulador. AkkuBS_CN-PT / 1004 86 Português Utilização Operação FC-HT 08/12, FC-HT 08/18 Acumuladores utilizáveis FC-HT 08/12 Acumulador de níquel cádmio com uma tensão nominal de 12 V d.c. Acumuladores utilizáveis FC-HT 08/18

Acumulador de níquel cádmio com uma tensão nominal de 14,4 - 18 V d.c. Carregar o acumulador Somente inserir os acumuladores originais no carregador! Insira a ficha de rede do carregador. Introduza o acumulador no carregador até ao encosto. LED acende-se em verde. Manuseio da ferramenta eléctrica Retirar o acumulador Para a retirada do acumulador 5 pressione a(s) tecla(s) para destrave VIII e extraia o acumulador da ferramenta eléctrica. Introduzir o acumulador Utilize somente acumuladores originais KRESS com a tensão indicada na placa do modelo de sua ferramenta eléctrica. A utilização de outros acumuladores pode levar a lesões e riscos de incêndio. Coloque o selector de direcção de rotação V no centro, para evitar uma ligação involuntária. Insira o acumulador carregado 5 no cabo, até que este engate sensivelmente. Lig./Desl. Carregador pronto para a operação. Prima o interruptor de ligar/desligar VI ou volte a soltar. Iniciar a operação de carga pela compressão da tecla Set. O LED acendese em vermelho. Alterar o número de rotações Durante o processo de carga, o acumulador e o carregador aquecem. Operação de carga concluída. LED acende-se em verde. Retire a ficha de rede do carregador, caso o carregador não esteja sob vigilância. Não é possível nenhuma operação de carga O LED não acende. O acumulador está muito quente ou muito frio. A operação de carga inicia-se automaticamente, assim que o acumulador se encontrar na zona de temperatura admissível. Curto circuito entre os contactos de carga. Retire o acumulador do carregador. Retire a ficha de rede da tomada! Verifique se o orifício da carga do acumulador tem objectos estranhos. Encaixar novamente o acumulador. O acumulador está defeituoso. Utilizar um novo acumulador. AkkuBS_CN-PT / 1004 Com o interruptor de ligar/desligar VI pode controlar o número de rotações sem escalões. No caso de uma pressão ligeira no interruptor de ligar/desligar VI a máquina começa a rodar lentamente; o número de rotações aumenta ao aumentar a pressão. Selecção do sentido de rotação Accione o selector de direcção de rotação V apenas estando este imobilizado! Agarre no selector de direcção de rotação V de ambos os lados e ajuste o sentido de rotação desejado. Marcha à direita: Para perfuração e enroscar parafusos. Marcha à esquerda: Para soltar e desaparafusar parafusos e porcas. Importante! Prima completamente o selector de direcção de rotação V até ao encosto na caixa, ou seja, até que encaixe de forma perceptível. Se o selector de direcção de rotação V estiver na posição central, a máquina não pode ser ligada. Utilização Português 87 Pré-seleccionar o binário Com o anel de ajuste da pré-selecção do binário III, o binário necessário pode ser seleccionado em escalões. Com o ajuste correcto, a ferramenta de aplicação é parada, assim que o parafuso estiver aparafusado de forma alinhada no material ou o binário ajustado for atingido. No desaparafusamento de parafusos seleccione eventualmente um ajuste mais elevado ou coloque sobre o símbolo „Perfurar“ ou „máx“. Selector (opção)

velocidades mecânico Com o selector de velocidades IV pode pré-seleccionar duas áreas de rotação. Área de rotação baixa, elevado binário; para perfuração, aparafusamento e abertura de roscas.

Área de rotação elevada: para perfurar com pequenos diâmetros -NOTAA comutação não deve ser efectuada sob plena carga ou com o número de rotações máximo. Desta forma aumentará a vida útil da sua máquina. Troca de ferramenta Antes de efectuar trabalhos no aparelho retire o acumulador. Esta medida de segurança evita que a ferramenta eléctrica seja ligada acidentalmente. Durante a troca de ferramenta use luvas de protecção. A ferramenta de aplicação pode aquecer muito durante processos de trabalho alargados e/ou as arestas de corte da ferramenta de aplicação podem estar muito afiadas. Porta-ferramentas no fuso de perfuração (opcional) Para que a máquina se torne mais leve e curta, as ponteiras IX podem ser aplicadas diretamente no alojamento sextavado interno 2 do fuso de perfuração 1. Mandril de aperto rápido com ASL Com o interruptor para ligar/desligar não pressionado VI o fuso de perfuração e com isto o alojamento da ferramenta são retidos. Introdução da ferramenta Gire a luva de aperto II no sentido anti-horário, para abrir as abas de aperto. Insira a ferramenta no mandril. Aperte firmemente a ferramenta, pelo giro da PT luva de aperto no sentido horário. Feche a luva do mandril de aperto rápido fortemente de forma manual até que não seja ouvido mais nenhum engate („clique“). Sempre atente para que a ferramenta seja fixada de forma centralizada no mandril. Retire a ferramenta Abra a luva de aperto no sentido anti-horário, até que a ferramenta possa ser removida. Mandril de aperto rápido sem ASL Introdução da ferramenta Segure firmemente o anel retentor VII. Gire a luva de aperto II no sentido anti-horário, para abrir as abas de aperto. Insira a ferramenta no mandril. Aperte firmemente a ferramenta, segurando firmemente o anel retentor e apertando com força a luva de aperto II no sentido horário. Sempre atente para que a ferramenta seja fixada de forma centralizada no mandril. Retire a ferramenta Segure firmemente o anel retentor VII. Gire a luva de aperto II no sentido anti-horário, para abrir as abas de aperto. Até que a ferramenta possa ser removida. Instruções de trabalho Sobreponha a ferramenta eléctrica somente desligada no parafuso. As ferramentas de aplicação em rotação podem escorregar. Após os trabalhos prolongados com baixa rotação, a ferramenta eléctrica deveria ser deixada girar em rotação máxima em marcha lenta por aproximadamente 3 minutos para o resfriamento. AkkuBS_CN-PT / 1004 88 Português Perfurar Ajuste sempre o número de rotações ao material a ser processado e ao diâmetro da broca. Aparafusar

Antes do aparafusamento de parafusos maiores, mais longos em materiais mais duros, perfurem previamente o diâmetro do núcleo da rosca em aproximadamente 2/3 do comprimento do parafuso. Abertura de roscas Recomenda-se a utilização de machos de máquinas de abrir roscas. Lubrificar ligeiramente os machos para abrir roscas. Seleccionar uma baixa rotação e a 1ª marcha. Abrir a rosca na marcha à direita, parar, e desenroscar na marcha à esquerda. -NOTATrabalhar na abertura de roscas apenas a baixos números de rotações. Para evitar a quebra do macho para abrir roscas. Ferramentas e acessórios Montagem do mandril QuiXS (acessório) Puxe o anel para destrave VII de volta. Coloque o mandril QuiXS I até o encosto sobre o fuso de perfuração 1 e solte o anel para destrave VII. -NOTAA ponteira IX no alojamento sextavado interno 2 pode permanecer no fuso de perfuração para a montagem do mandril 1. Desmonte do mandril QuiXS Puxe o anel para destrave VII de volta e retire o mandril QuiXS I. Montagem do adaptador angular QuiXS (acessório) Retirar a ponteira IX do alojamento sextavado interno 2. Coloque o adaptador angular XI sobre o fuso de perfuração 1 e o torça até que ele engate na posição desejada. -NOTA-

5. Ferramentas e acessórios

O adaptador angular se deixa engatar em diversas posições angulares. Trave o adaptador angular XI, pelo aperto do anel para destrave VII. Utilize para a perfuração em metal somente brocas HSS impecáveis, afiadas (HSS=Hochleistungs-Schnellschnittstahl (aço de corte rápido de alta potência)). Desmonte do adaptador angular QuiXS Solte o anel para destrave VII até o batente. Retire o adaptador angular XI. Mudança do dispositivo porta-ferramentas Antes de efectuar trabalhos no aparelho retire o acumulador. Esta medida de segurança evita que a ferramenta eléctrica seja ligada acidentalmente. Observe as observações constantes das instruções por imagens. Aparelhos com alojamento QuiXS (opcional) Sistema de mudança rápida QuiXS AkkuBS_CN-PT / 1004 Aparelhos sem alojamento QuiXS Nos aparelhos sem o alojamento QuiXS, deixe um serviço de assistência técnica autorizado substituir o mandril. Lâmpada do acumulador (acessório especial) A lâmpada do acumulador gera um raio de luz. Introduzir o acumulador Utilize somente os acumuladores KRESS originais com a tensão indicada na plaqueta do tipo de sua lâmpada. A utilização de outros acumuladores pode levar a lesões e riscos de incêndio. Insira o acumulador carregado 5 no cabo, até que este engate sensivelmente. Manutenção e assistência técnica Lig./Desl. Para a colocação em funcionamento da lâmpada do acumulador, pressione o interruptor de liga/desliga XII. Para desligar a lâmpada do acumulador, pressione novamente o interruptor de liga/ desliga XII. Português 89 ternet http://spareparts.kress-elektrik.de Eliminação Reciclagem de matérias primas em vez de deitar no lixo Recomenda-se a reciclagem do aparelho, dos acessórios e da embalagem. Para efeitos de uma reciclagem específica, as peças de plástico dispõem de uma respectiva marcação. PT Acessório especial Não utilizar os acessórios de terceiros, já que estes não foram testados por KRESS. Apenas para países da UE. Não deite ferramentas eléctricas no lixo doméstico! A utilização pode ser perigosa. Para evitar lesões e danos, utilize somente os acessórios recomendados por KRESS.

6. Manutenção e assistência técnica

Manutenção e limpeza

Antes de efectuar trabalhos no aparelho retire o acumulador. Esta medida de segurança evita que a ferramenta eléctrica seja ligada acidentalmente. Mantenha a ferramenta eléctrica e as fendas de ventilação sempre limpas. Limpe regularmente as peças de plástico acessíveis pelo exterior com um pano sem produtos de limpeza. Mantenha o dispositivo porta-ferramentas sempre limpo. De acordo com a directiva europeia 2002/96/CE referente a ferramentas eléctricas e electrónicas usadas e a transposição para as leis nacionais, as ferramentas eléctricas usadas devem ser recolhidas separadamente e levadas para um centro de reciclagem adequado. Os acumuladores/ as baterias não devem ser deitados no lixo doméstico, no fogo ou na água. Os acumuladores/as baterias devem ser colectados, reciclados ou descartados de modo não nocivo ao meio ambiente. Apenas países da União Europeia: Conforme a directriz 2006/66/CE, os acumuladores/as baterias defeituosos ou gastos devem ser reciclados. Acumuladores / baterias Serviço Após submeter o aparelho a um esforço excessivo durante um longo período de tempo, deverá levar o mesmo para inspecção e limpeza profunda num representante técnico Kress. Pode consultar os respectivos representantes técnicos no suplemento em anexo "ASSISTÊNCIA TÉCNICA" ou na nossa página de internet www.kress-elektrik.de. Peças sobressalentes / desenho em vista explodida Encontra desenhos em vista explodida e uma lista de peças sobressalentes na nossa página de in- Li-Ion Tecnologia dos acumuladores de iões de lítio Acumuladores de níquel - cádmio NiCd NiMh Atenção! Estes acumuladores contêm cádmio, um metal pesado altamente tóxico Acumulador de níquel - hidreto metálico

Para o descarte do acumulador, cubra os contactos com a capa protectora do acumulador. Devolva os pacotes de acumuladores gastos ou defeituosos através da loja especializada, ao serviço de assistência técnica KRESS ou às instalaAkkuBS_CN-PT / 1004 90 Português ções para descarte públicas predeterminadas. Deste modo, os pacotes de acumuladores são introduzidos no Recycling classificado. Manutenção e assistência técnica

Indicações relativamente ao transporte O acumulador foi testado conforme o manual UN ST/SG/AC.10/27/Add.2. Este é protegido contra sobrepressão interior e contra curto-circuitos e tem dispositivos para evitar rupturas violentas e perigosas correntes de retorno. A quantidade PT equivalente de lítio contida no acumulador é inferior aos respectivos valores limites. Por este motivo o acumulador, como unidade ou introduzido num aparelho, não está sujeito às leis nacionais nem internacionais para materiais perigosos. As leis para materiais perigosos podem no entanto ser relevantes para o transporte de vários acumuladores. Neste caso pode ser necessário manter certas condições especiais (p. ex. referentes à embalagem). Pode obter mais informações junto do fabricante. Garantia

1. Esta ferramenta eléctrica foi cuidadosamente verificada, testada e sujeita a um rigoroso controlo de

2. Garantimos a eliminação sem custos de falhas na

ferramenta eléctrica que ocorram no consumidor final dentro de 24 meses a partir da data de compra e que resultem de uma falha no material ou de fabrico. Nalguns países são válidos outros regulamentos individuais relativamente às condições de garantia. Reservamo-nos o direito de reparar peças danificadas ou substituí-las por novas. As peças substituídas passam a ser nossa propriedade.

3. Uma utilização ou manuseamento inadequados, assim como a abertura do aparelho para reparações

não autorizadas, levam à extinção da garantia. Excluem-se da garantia: danos mecânicos causados por queda, etc., danos causados por penetração de água ou outros líquidos, por cabos cortados e danificados, danos no motor e mecânicos causados por sobrecarga indevida, peças de desgaste, p.ex., escovas de carvão, mandris de brocas, chaves de mandril de brocas, fusos de perfuração por desgaste, motores, cabos de alimentação, acumuladores, folhas de serra, discos de lixa, sacos de pó, acessórios em geral (brocas, cinzéis, etc.). Para mais detalhes sobre as várias peças de desgaste dos aparelhos visite http://spareparts.kress-elektrik.de ou consulte um dos nossos representantes técnicos.

4. Os pedidos de garantia podem ser aceites apenas

com comunicação imediata das falhas (também no caso de danos de transporte). Após a execução dos AkkuBS_CN-PT / 1004

serviços prestados pela garantia, o período de garantia não será prolongado. Caso pretenda recorrer ao seu direito de garantia, envie-nos o comprovativo de compra original, juntamente com o aparelho, ou envie os mesmos para o representante técnico competente. Através das obrigações de garantia aceites pela nossa empresa, estão excluídos todos os outros direitos do comprador - especialmente o direito ao reembolso ou redução do valor pago, ou à reivindicação de indemnização. No entanto, cabe ao comprador, de acordo com a sua escolha, o direito a redução (diminuição do preço da compra) ou ao reembolso (cancelamento do contrato de compra e venda), caso não nos seja possível eliminar eventuais falhas ocorridas num determinado prazo. Não se excluem os pedidos de indemnização de acordo com as secções §§ 463, 480 2, 635 do código civil alemão devido a erros de características garantidas. Os regulamentos conforme o ponto 7 e 8 são válidos apenas no território da República Federal da Alemanha. Oorspronkelijke gebruiksaanwijzing "Accu-boormachine" Symbolen en afkortingen
