EASIMO EM032 - Tosaerba FLYMO - Manuale utente e istruzioni gratuiti

MANUALE UTENTE EASIMO EM032 FLYMO

- INDICE CONTENUTI Impugnatura superiore Impugnatura inferiore Morsetto per il cavo x 2 Manopola dell’impugnatura x 4 Rondella x 4 Bullone x 2 Maniglia cesto raccoglierba Parte superiore del cesto raccoglierba

9. Parte inferiore del cesto raccoglierba

10.Riparo del cesto raccoglierba

11. Manuale di istruzioni

12.Simboli di avvertenza 13.Etichetta dati del prodotto

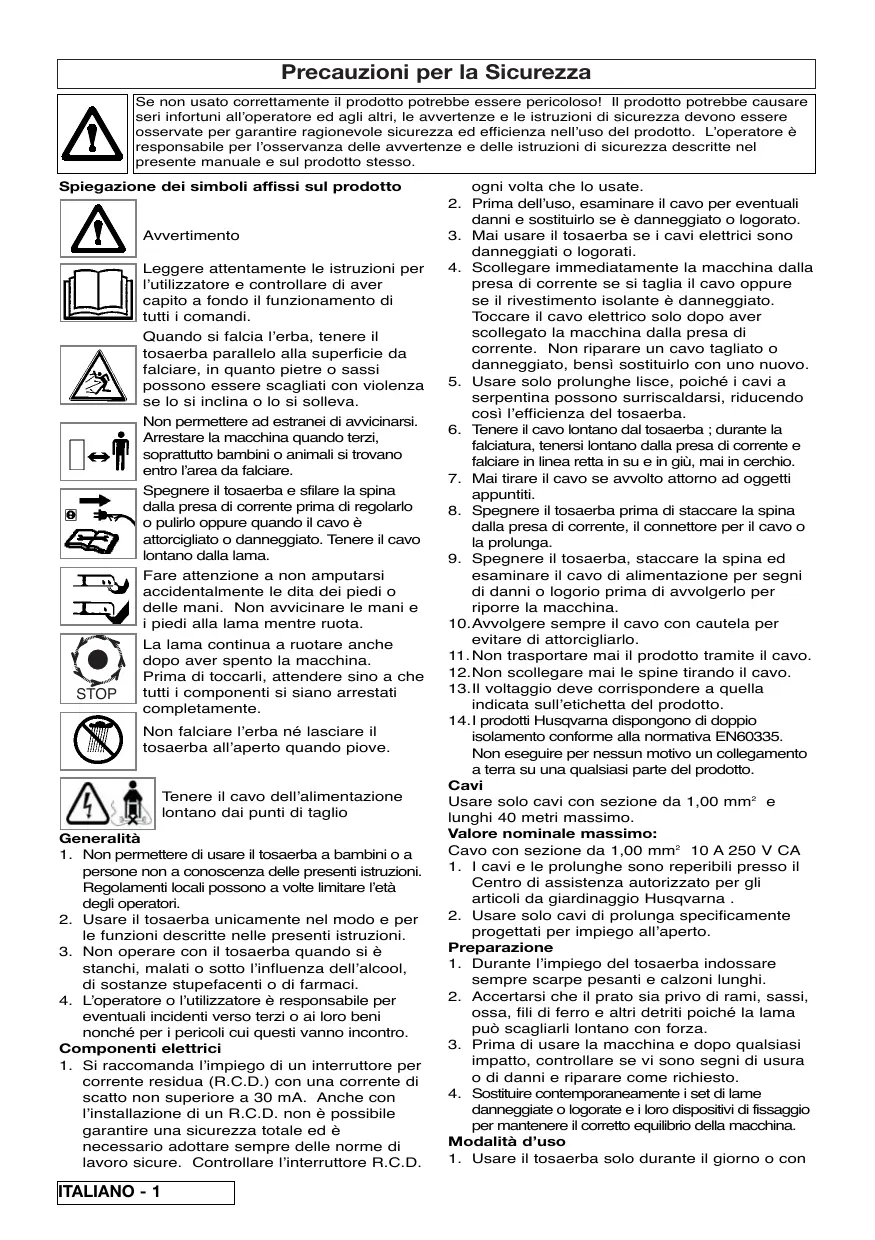

Precauzioni per la Sicurezza Se non usato correttamente il prodotto potrebbe essere pericoloso! Il prodotto potrebbe causare seri infortuni all’operatore ed agli altri, le avvertenze e le istruzioni di sicurezza devono essere osservate per garantire ragionevole sicurezza ed efficienza nell’uso del prodotto. L’operatore è responsabile per l’osservanza delle avvertenze e delle istruzioni di sicurezza descritte nel presente manuale e sul prodotto stesso. Spiegazione dei simboli affissi sul prodotto Avvertimento Leggere attentamente le istruzioni per l’utilizzatore e controllare di aver capito a fondo il funzionamento di tutti i comandi. Quando si falcia l’erba, tenere il tosaerba parallelo alla superficie da falciare, in quanto pietre o sassi possono essere scagliati con violenza se lo si inclina o lo si solleva. Non permettere ad estranei di avvicinarsi. Arrestare la macchina quando terzi, soprattutto bambini o animali si trovano entro l’area da falciare. Spegnere il tosaerba e sfilare la spina dalla presa di corrente prima di regolarlo o pulirlo oppure quando il cavo è attorcigliato o danneggiato. Tenere il cavo lontano dalla lama. Fare attenzione a non amputarsi accidentalmente le dita dei piedi o delle mani. Non avvicinare le mani e i piedi alla lama mentre ruota. STOP La lama continua a ruotare anche dopo aver spento la macchina. Prima di toccarli, attendere sino a che tutti i componenti si siano arrestati completamente. Non falciare l’erba né lasciare il tosaerba all’aperto quando piove. Tenere il cavo dell’alimentazione lontano dai punti di taglio Generalità

1. Non permettere di usare il tosaerba a bambini o a

persone non a conoscenza delle presenti istruzioni. Regolamenti locali possono a volte limitare l’età degli operatori.

2. Usare il tosaerba unicamente nel modo e per

le funzioni descritte nelle presenti istruzioni.

3. Non operare con il tosaerba quando si è

stanchi, malati o sotto l’influenza dell’alcool, di sostanze stupefacenti o di farmaci.

4. L’operatore o l’utilizzatore è responsabile per

eventuali incidenti verso terzi o ai loro beni nonché per i pericoli cui questi vanno incontro. Componenti elettrici

1. Si raccomanda l’impiego di un interruttore per

corrente residua (R.C.D.) con una corrente di scatto non superiore a 30 mA. Anche con l’installazione di un R.C.D. non è possibile garantire una sicurezza totale ed è necessario adottare sempre delle norme di lavoro sicure. Controllare l’interruttore R.C.D. ITALIANO - 1 ogni volta che lo usate.

2. Prima dell’uso, esaminare il cavo per eventuali

danni e sostituirlo se è danneggiato o logorato.

3. Mai usare il tosaerba se i cavi elettrici sono

danneggiati o logorati.

4. Scollegare immediatamente la macchina dalla

presa di corrente se si taglia il cavo oppure se il rivestimento isolante è danneggiato. Toccare il cavo elettrico solo dopo aver scollegato la macchina dalla presa di corrente. Non riparare un cavo tagliato o danneggiato, bensì sostituirlo con uno nuovo.

5. Usare solo prolunghe lisce, poiché i cavi a

serpentina possono surriscaldarsi, riducendo così l’efficienza del tosaerba.

6. Tenere il cavo lontano dal tosaerba ; durante la

falciatura, tenersi lontano dalla presa di corrente e falciare in linea retta in su e in giù, mai in cerchio.

7. Mai tirare il cavo se avvolto attorno ad oggetti

8. Spegnere il tosaerba prima di staccare la spina

dalla presa di corrente, il connettore per il cavo o la prolunga.

9. Spegnere il tosaerba, staccare la spina ed

esaminare il cavo di alimentazione per segni di danni o logorio prima di avvolgerlo per riporre la macchina. 10.Avvolgere sempre il cavo con cautela per evitare di attorcigliarlo.

11. Non trasportare mai il prodotto tramite il cavo.

12.Non scollegare mai le spine tirando il cavo. 13.Il voltaggio deve corrispondere a quella indicata sull’etichetta del prodotto. 14.I prodotti Husqvarna dispongono di doppio isolamento conforme alla normativa EN60335. Non eseguire per nessun motivo un collegamento a terra su una qualsiasi parte del prodotto. Cavi Usare solo cavi con sezione da 1,00 mm2 e lunghi 40 metri massimo. Valore nominale massimo: Cavo con sezione da 1,00 mm2 10 A 250 V CA

1. I cavi e le prolunghe sono reperibili presso il

Centro di assistenza autorizzato per gli articoli da giardinaggio Husqvarna .

2. Usare solo cavi di prolunga specificamente

progettati per impiego all’aperto. Preparazione

1. Durante l’impiego del tosaerba indossare

sempre scarpe pesanti e calzoni lunghi.

2. Accertarsi che il prato sia privo di rami, sassi,

ossa, fili di ferro e altri detriti poiché la lama può scagliarli lontano con forza.

3. Prima di usare la macchina e dopo qualsiasi

impatto, controllare se vi sono segni di usura o di danni e riparare come richiesto.

4. Sostituire contemporaneamente i set di lame

danneggiate o logorate e i loro dispositivi di fissaggio per mantenere il corretto equilibrio della macchina. Modalità d’uso

1. Usare il tosaerba solo durante il giorno o con

Precauzioni per la Sicurezza una buona illuminazione artificiale.

2. Entro i limiti del possibile, evitare di usare il

tosaerba su erba bagnata.

3. Fare attenzione quando lo si usa su erba

bagnata, poiché è possibile perdere l’equilibrio.

4. Prestare particolare attenzione a non scivolare

quando lo si usa su pendii ed indossare sempre scarpe con suola antisdrucciolo.

5. Falciare orizzontalmente rispetto alla faccia

del pendio, mai in su o in giù.

6. Nei pendii, cambiare direzione con estrema

cautela.Camminare, mai correre

7. Falciare l’erba su pendii o argini può essere

pericoloso. Non tosare l’erba lungo argini o pendii rigidi.

8. Non camminare all’indietro mentre si falcia

l’erba in quanto è possibile inciampare.

9. Mai falciare l’erba tirando il tosaerba verso sé.

10.Spegnere il tosaerba quando lo spinge su superfici non erbose.

11. Non usare il tosaerba se le protezioni sono

danneggiate oppure senza protezioni. 12.Tenere sempre mani e piedi lontani dai dispositivi di taglio, specialmente durante l’accensione del motore. 13.Non inclinare il tosaerba con il motore avviato, eccetto quando si avvia o si spegne la macchina, nel qual caso non inclinare più del necessario e sollevare solo la parte più lontana dall’operatore. Accertarsi di avere ambedue le mani nella posizione corretta di funzionamento prima di abbassare nuovamente la macchina a terra. 14.Non avvicinare le mani allo scivolo di scarico dell’erba. 15.Non sollevare o trasportare il tosaerba quando è ancora in funzione o è ancora collegato alla presa di corrente. 16.Sfilare la spina dalla presa di corrente : - prima di lasciare il tosaerba incustodito per un periodo prolungato ; - prima si rimuovere un’ostruzione ; - prima di controllare o pulire l’attrezzo oppure eseguire dei lavori su di esso ; - quando si colpisce un oggetto, nel qual caso usarlo nuovamente solo dopo aver accertato che sia in perfette condizioni di funzionamento; - quando il tosaerba comincia a vibrare in modo anomalo. Controllarlo immediatamente. Delle vibrazioni eccessive possono causare lesioni. Manutenzione e magazzinaggio

1. Controllare che dadi, bulloni e viti siano ben

fissati per garantire che sia in perfette condizioni di funzionamento.

2. Controllare il sacco raccoglierba di frequente

per segni di logoramento o usura.

3. Per sicurezza d’uso, sostituire le parti

danneggiate o logorate.

4. Utilizzare solo lame, bulloni per lame, distanziatori

e ventole specifiche a questo prodotto.

5. Regolare il tosaerba con estrema cautela per

evitare che le dita restino prese tra le lame in movimento o in altre parti fisse della macchina.

Per ottenere un collegamento saldo tra tosaerba e cavo di prolunga, raccomandiamo di eseguire sempre il collegamento del cavo secondo il metodo riportato di seguito.

1. Collegare il cavo corto nella presa del cavo di

2. Formare un anello all’estremità del cavo di

prolunga vicino alla presa e fissarlo nel passacavo sopra al commutatore. (M2) In questo modo la presa pende verso il basso. (M3) Arresto di emergenza Il motore è dotato di un arresto di emergenza, ossia di una protezione che arresta automaticamente il motore in caso di sovraccarico o blocco della lama. Se l’arresto di emergenza entra in funzione, spegnere il prodotto e scollegare la spina dalla presa. L’arresto di emergenza si disattiva solo rilasciando la leva di avvio/arresto. Eliminare eventuali ostruzioni e attendere qualche minuto per consentire all’arresto di emergenza di disattivarsi prima di riprendere a utilizzare il rasaerba. Smontaggio e montaggio della lama Spegnere il rasaerba, attendere che la lama smetta di ruotare e scollegare il rasaerba dall’alimentazione di rete PRIMA DI tentare di smontare o rimontare la lama. Manipolare sempre la lama con cura - i bordi taglienti possono causare infortuni. INDOSSARE GUANTI PROTETTIVI. Smontaggio della lama R1 - bullone della lama R2 - rondella R3 - lama

1. Per smontare il bullone di bloccaggio della lama,

indossare i guanti protettivi, afferrare la lama e allentare il bullone svitandolo in senso antiorario con una chiave (R).

2. Rimuovere bullone, rondella e lama.(R)

3. Verificare che non ci siano segni di danni e, se

necessario, pulire i componenti.

4. Se dovesse risultare difficile smontare la lama,

inserire un cacciavite (S1) nel foro (S2) per bloccare la trasmissione, quindi usare una chiave per allentare il bullone della lama svitandolo in senso antiorario. Ricordarsi sempre di rimuovere il cacciavite prima di riavviare la macchina. Affilare la lama metallica dopo 50 ore di funzionamento o comunque dopo 2 anni dall’acquisto del prodotto, indipendentemente dalle condizioni. Sostituire la lama se rotta o danneggiata. Montaggio della lama

1. Montare la lama sull’albero del motore orientando

i bordi taglienti della lama in direzione opposta rispetto all’albero.

2. Inserire il bullone nella rondella e nella lama.

3. Indossare i guanti protettivi, afferrare la lama e

serrare il bullone con la chiave. Non serrare eccessivamente. ITALIANO - 2 Informazioni di Carattere Ambientale

• Tenere attentamente in considerazione la tutela dell’ambiente, al momento di disperdere il prodotto.
• Rivolgersi all’ente locale preposto per ottenere informazioni utili allo smaltimento/riciclaggio. Il simbolo che appare sul prodotto o sulla confezione indica che il prodotto non può essere smaltito come rifiuti domestici. Invece deve essere consegnato all’inerente punto di raccolta per il riciclo di apparecchi elettrici o elettronici. Assicurandosi che questo prodotto venga smaltito correttamente, si aiuta a prevenire potenziali conseguenze negative per l’ambiente e per la sanità delle persone, che potrebbero altrimenti essere causate con l’incorretto smaltimento di questo prodotto. Per ulteriori informazioni dettagliate sullo smaltimento, si prega contattare il locale comune, il servizio dello smaltimento dei rifiuti oppure il negozio dove il prodotto è stato acquistato. Servizio manutenzione
• Il prodotto che avete acquistato è identificato da una esclusiva targhetta color argento e nero con i dati caratteristici.
• Raccomandiamo vivamente che il prodotto venga sottoposto a manutenzione per lo meno ogni 12 mesi, o più spesso in caso di utilizzo professionale. Garanzia e condizioni di garanzia Se una qualsiasi parte dovesse guastarsi a causa di una lavorazione scadente nel periodo della garanzia, Husqvarna Outdoor Products, tramite i suoi Centri di riparazione autorizzati, effettuerà gratuitamente la riparazione o la sostituzione, sempre che: a) Il guasto sia stato notificato direttamente al centro riparazioni autorizzato. b) Venga presentata la ricevuta d’acquisto. c) Il guasto non sia stato causato da uso improprio, negligenza o regolazioni errate da parte dell’utente. d) Il guasto non sia dovuto al normale logoramento per uso. e) La macchina non sia stata sottoposta a manutenzione né riparata, smontata o manomessa da persone non autorizzate da Husqvarna Outdoor Products. f) La macchina non sia stata noleggiata a terzi. g) La macchina sia di proprietà dell’acquirente originale. h) La macchina non sia stata adibita a uso commerciale.
• Questa garanzia è supplementare ai diritti legali del cliente e non li limita in alcun modo. ITALIANO - 3 Guasti a causa dei seguenti non sono coperti, pertanto è importante leggere le istruzioni contenute nel Manuale dell’Operatore e comprendere come operare e mantenere la macchina. Guasti non coperti dalla garanzia.
• Guasti dovuti alla mancata notificazione del guasto originale.
• Guasti dovuti ad impatto improvviso.
• Guasti a causa di non usare il prodotto secondo le istruzioni e raccomandazioni contenute nel manuale dell’operatore.
• Non sono coperte da garanzia le macchine date a noleggio.
• Le seguenti voci elencate sono considerate come parti usuranti e la loro durata dipende dalla regolare manutenzione e non sono, normalmente soggette ad un valido reclamo di garanzia: di conseguenza non sono coperte da garanzia lame, cavi di alimentazione
• Attenzione Entro i termini della presente garanzia Husqvarna Outdoor Products non accetta responsabilità alcuna per difetti dovuti nella loro totalità o in parte, direttamente o indirettamente, all’uso di parti di ricambio o parti accessorie non prodotte o autorizzate da Husqvarna Outdoor Products oppure a modifiche apportate in un modo qualsiasi alla macchina. Biztonsági intézkedések A nem rendeltetésszerű használat veszélyes lehet! A termék súlyos balesetet okozhat a kezelőnek és másoknak, a figyelmeztetéseket és biztonsági óvintézkedéseket be kell tartani a termék használata közben az ésszerű biztonság és hatékonyság biztosítása céljából. A kezelő felel az e használati utasításban és a terméken feltüntetett figyelmeztetések és biztonsági utasítások betartásáért. A terméken feltüntetett jelölések magyarázata Figyelmeztetés Figyelmesen olvassa el a használati utasítást a vezérlò berendezés és annak mûködésének megértéséhez. Mindig tartsa a fûnyírót a földön (füvön) annak üzemeltetése során! A fûnyíró döntése vagy felemelése kövek kicsapódásához vezethet. Tartsa távol a járókelòket! Állítsa le a berendezést, amíg emberek, különösen gyermekek tartózkodnak a munkaterületen! Kapcsolja le a berendezést! Távolítsa el a csatlakozódugót a hálózati áramkörbòl a gépnek állítása, ill. tisztítása elòtt vagy a kábel összegabalyodása ill. megrongálódása esetén. Tartsa távol a kábelt a késtòl! A kéz és a lábujjak sérülési veszélye igen nagy. Tartsa távol végtagjait a forgó vágóberendezéstòl! STOP A kés a berendezés lekapcsolás után is forog még egy darabig. Mielòtt a berendezés alkatrészeihez hozzányúlna, várjon, amíg a gép valamennyi mozgásban lévò komponense leáll! Ne nyírjon füvet esòs idòben, és esò esetén ne hagyja a fûnyírót a szabadban! A tápkábelt tartsa távol az éles eszközöktòl. Általános tudnivalók

EC DICHIARAZIONE DI CONFORMITÀ
