WR-MG88U - Accessorio per fotocamera JVC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Custodia subacquea per videocamera
Marca	JVC
Modello	WR-MG88U
Profondità massima di immersione	30 metri
Dimensioni (L x P x A)	233 mm x 172 mm x 132 mm
Peso (senza impugnatura)	Circa 800 g
Galleggiabilità (con videocamera e batteria)	+400 g
Diametro del filtro	67 mm
Materiale della guarnizione di tenuta	Gomma (guarnizione di ricambio inclusa)
Comandi accessibili	Alimentazione/Modo, zoom, scatto foto, avvio/arresto video
Modelli compatibili	Base A: GZ-MG130~275; Base B: GZ-MG555~575
Accessori forniti	Impugnatura, cinghia, 2 guarnizioni di tenuta, gel di silice, grasso siliconico, panno per lenti, cotton fioc, liquido pulente, mediatore, chiavi esagonali, coperchio obiettivo (a seconda del modello)
Kit di manutenzione (venduto separatamente)	Rif. MG8_MTKIT: guarnizioni, grasso, gel, panno
Manutenzione dopo l'uso	Risciacquare con acqua dolce, pulire guarnizione e scanalatura, asciugare al riparo dal sole
Precauzioni d'uso	Effettuare un test di tenuta prima di ogni utilizzo; controllare lo stato della guarnizione
Conservazione prolungata (>1 mese)	Rimuovere la guarnizione, ingrassare, riporre in un sacchetto di plastica
Sostituzione della guarnizione	Ogni anno (parte consumabile)

Domande frequenti - WR-MG88U JVC

Come testare la tenuta stagna della custodia prima dell'uso?

Prima di installare la videocamera, immergere la custodia vuota in acqua per 5-6 minuti e verificare che non si verifichino perdite. Questo test è essenziale per garantire la sicurezza della tua attrezzatura.

Con quale frequenza devo ingrassare la guarnizione di tenuta?

Si consiglia di applicare il grasso siliconico fornito ad ogni utilizzo, dopo aver pulito la guarnizione e la sua scanalatura. Uno strato sottile è sufficiente.

Come pulire la custodia dopo l'uso in acqua di mare?

Sciacquare abbondantemente la custodia chiusa con acqua dolce, azionando i pulsanti e gli interruttori per rimuovere il sale dalle fessure. Quindi aprire, rimuovere la videocamera, pulire la guarnizione e la scanalatura, quindi asciugare il tutto al riparo dal sole.

Quando devo sostituire la guarnizione di tenuta?

La guarnizione è una parte consumabile: sostituirla ogni anno, o non appena si notano crepe, deformazioni o perdita di elasticità. Una nuova guarnizione è fornita con la custodia.

La mia videocamera è compatibile con questa custodia?

Questa custodia è compatibile con le videocamere JVC che utilizzano la base A (GZ-MG130 a 275) o la base B (GZ-MG555 a 575). Controlla il modello della tua videocamera e utilizza la base corrispondente fornita.

Come fissare l'impugnatura e gli accessori aggiuntivi?

Utilizzare la grande chiave esagonale fornita per assemblare l'impugnatura principale. Puoi anche fissare luci o pesi (non forniti) ai fori di fissaggio previsti a tale scopo.

Cosa fare in caso di appannamento (condensa) all'interno della custodia?

Per evitare la condensa, posizionare una bustina di gel di silice fornita tra la videocamera e la custodia prima di chiuderla. Controllare anche che la guarnizione sia posizionata correttamente.

Come utilizzare i pulsanti della custodia sott'acqua?

La custodia riproduce i comandi principali: l'interruttore Alimentazione/Modo permette di accendere/spegnere e cambiare modo; il pulsante rosso avvia/arresta la registrazione video; il pulsante nero scatta una foto; la rotella dello zoom permette il teleobiettivo/grandangolo.

Posso utilizzare la custodia per le immersioni subacquee?

Sì, la custodia è progettata per immersioni fino a 30 metri di profondità. Tuttavia, eseguire sempre un test di tenuta prima di ogni immersione e seguire le istruzioni per l'uso.

Come conservare la custodia quando non viene utilizzata?

Se non la utilizzi per più di un mese, rimuovi la guarnizione, applica un sottile strato di grasso, riponila in un sacchetto di plastica pulito e riponila nel kit di manutenzione. Conserva la custodia in un luogo asciutto al riparo dal sole.

MANUALE UTENTE WR-MG88U JVC

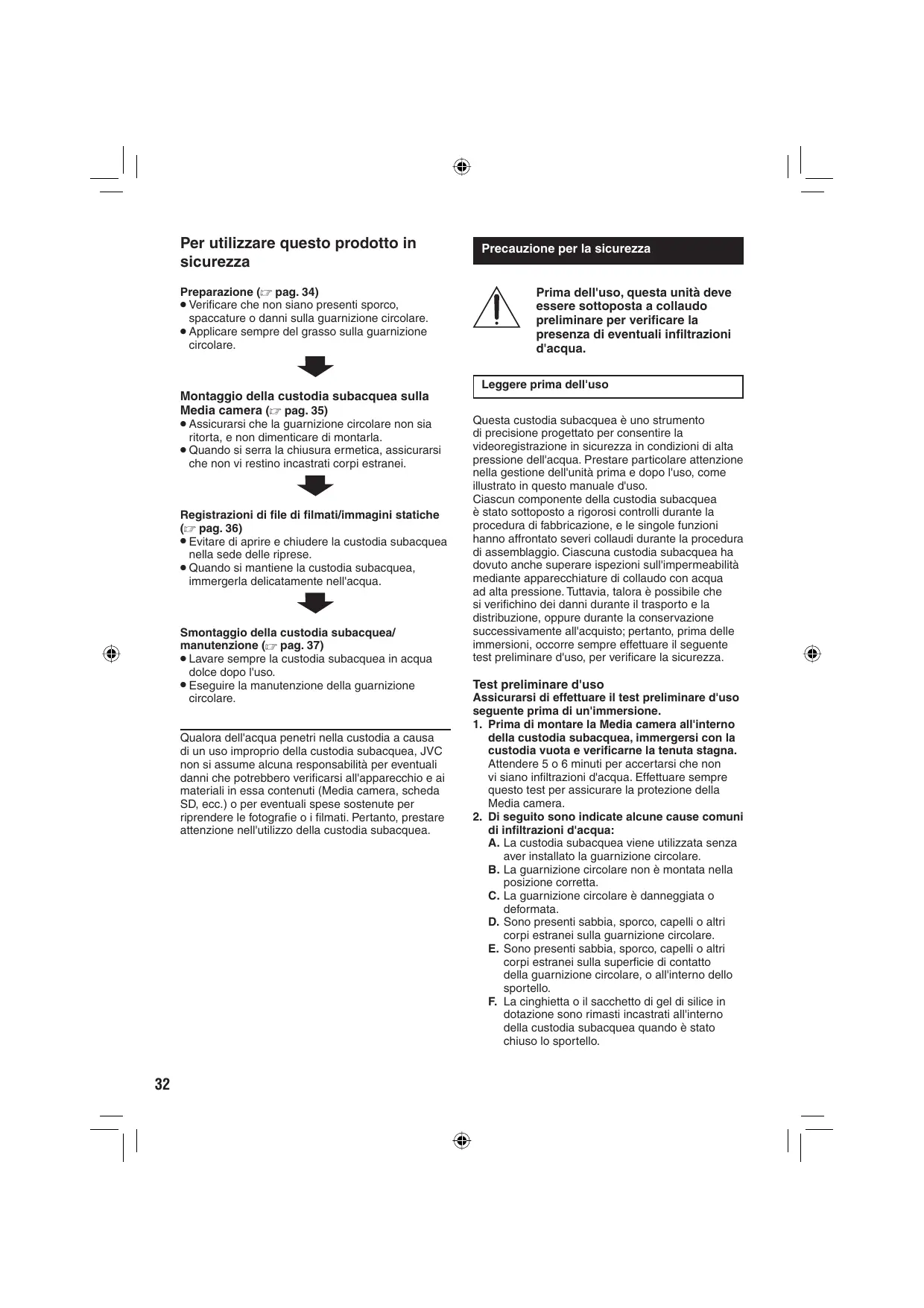

Per utilizzare questo prodotto in sicurezza

Preparazione (17 pag. 34)

• Verificare che non siano presenti sporco, spaccature o danni sulla guarnizione circolare.
• Applicare sempre del grasso sulla guarnizione circolare.

Montaggio della custodia subacquea sulla Media camera (C) pag. 35

Assicurarsi che la guarnizione circolare non si ritorca, e non dimenticare di montarla. - Quando si serra la chiusura ermetica, assicurarsi che non vi restino incastrati corpi estranei.

Registrazioni di file di filmati/immagini statiche (F pag. 36)

• Evitare di aprire e chiudere la custodia subacquea nella sede delle riprese.
• Quando si mantiene la custodia subacquea, immergerla delicatamente nell'acqua.

Smontaggio della custodia subacquea/manutenzione (17 pag. 37)

• Lavare sempre la custodia subacquea in acqua dolce dopo l'uso.
• Eseguire la manutenzione della guarnizione circolare.

Qualora dell'acqua penetri nella custodia a causa di un uso improprio della custodia subacquea, JVC non si assume alcuna responsabilità per eventuali danni che potrebbero verificarsi all'apparecchio e ai materiali in essa contenuti (Media camera, scheda SD, ecc.) o per eventuali spese sostenute per riprendere le fotografie o i filmati. Pertanto, prestare attenzione nell'utilizzo della custodia subacquea.

Precauzione per la sicurezza

Prima dell'uso, questa unità deve essere sottoposta a collaudo preliminare per verificare la presenza di eventuali infiltrazioni d'acqua.

Leggere prima dell'uso

Questa custodia subacquea è uno strumento di precisione progettato per consentire la videoregistrazione in sicurezza in condizioni di alta pressione dell'acqua. Prestare particolare attenzione nella gestione dell'unità prima e dopo l'uso, come illustrato nel manuale d'uso.

Ciascun componente della custodia subacquea è stato sottoposto a rigorosi controlli durante la procedura di fabbricazione, e le singole funzioni hanno affrontato severi collaudi durante la procedura di assemblaggio. Ciascuna custodia subacquea ha dovuto anche superare ispezioni sull'impermeabilità mediante apparecchiature di collaudo con acqua ad alta pressione. Tuttavia, talora è possibile che si verifichino dei danni durante il trasporto e la distribuzione, oppure durante la conservazione successiva all'acquisto; pertanto, prima delle immersioni, occorre sempre effettuare il seguente test preliminare d'uso, per verificare la sicurezza.

Test preliminare d'uso

Assicurarsi di effettuare il test preliminare d'uso seguente prima di un'immersione.

1. Prima di montare la Media camera all'interno della custodia subacquea, immergersi con la custodia vuota e verificarne la tenuta stagna. Attendere 5 o 6 minuti per accertarsi che non vi siano infiltrazioni d'acqua. Effettuare sempre questo test per assicurare la protezione della Media camera.

2. Di seguito sono indicate alcune cause comuni di infiltrazioni d'acqua:

A. La custodia subacquea viene utilizzata senza aver installato la guarnizione circolare. B. La guarnizione circolare non è montata nella posizione corretta. C. La guarnizione circolare è danneggiata o deformata. D. Sono presenti sabbia, sporco, capelli o altri corpi estranei sulla guarnizione circolare. E. Sono presenti sabbia, sporco, capelli o altri corpi estranei sulla superficie di contatto della guarnizione circolare, o all'interno dello sportello. F. La cinghietta o il sacchetto di gel di silice in dotazione sono rimasti incastrati all'interno della custodia subacquea quando è stato chiuso lo sportello.

3. Prima di ogni utilizzo della custodia subacquea, verificare che quest'ultima non presenti graffi o spaccature.

La custodia subacquea deve sopportare la pressione dell'acqua durante l'uso. Un'esposizione ripetuta alla pressione col tempo porta all'usura dei materiali, che potrebbe produrre dei danni alla custodia subacquea. Ogni volta che si utilizza la custodia subacquea, controllare in precedenza che non siano presenti graffi o spaccature. Se si utilizza la custodia subacquea frequentemente, assicurarsi di sottoporla a manutenzione presso il punto di acquisto. (La manutenzione è a pagamento.)

Per proteggere la Media camera ed assicurare un'utilizzo ottimale, tenere presenti gli esempi elencati sopra quando si utilizza la custodia subacquea.

JVC non si assume alcuna responsabilità per infiltrazioni d'acqua o danni a qualsiasi oggetto contenuto all'interno della custodia subacquea (Media camera, scheda SD, ecc.) dovuti ad uso improprio di questo prodotto. Assicurarsi di seguire le procedure corrette quando si utilizza la custodia subacquea.

Accessori

• Soluzione per la pulizia del vetro (antiappannante)
• Soluzione per la pulizia (per l'eliminazione dello sporco) Grasso siliconico
• Panno siliconico
• Gel di silice (di protezione) Salviettina di pulizia per l'obiettivo Bastoncino cotonato
• Cinghietta
• 2 guarnizioni circolari: 1 di ricambio
• Base (A, B) La base di fissaggio differisce a seconda del modello di videocamera in uso.
• Impugnatura
• È anche possibile fissare spessori e pesi disponibili in commercio. Plettro
• Chiavetta giravite
• 2 chiavi inglesi esagonali Grande: per montare l'impugnatura Piccola: per aprire i ganci
• Paraluce: Fissati solo a un determinato tipo di videocamere.

Kit di manutenzione - In vendita separatamente (Numero parte: MG8_MTKIT)

È possibile acquistare la serie di componenti consumabili seguenti. Contattare il rappresentante dell'assistenza JVC locale.

Guarnizioni circolari x2, Grasso siliconico (5 g) x1, Gel di silice (di protezione) (2 g) x5, Salviettine di pulizia per l'obiettivo (50 fogli) x1

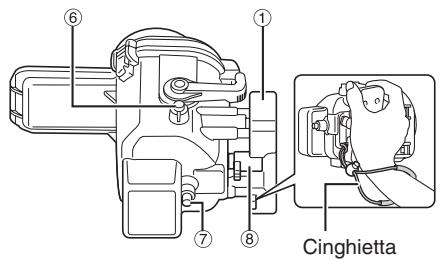

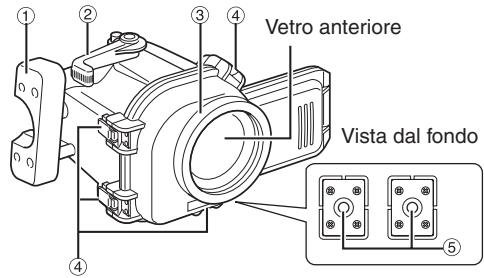

Indice

① Impugnatura principale della custodia: Fissare la cinghietta in dotazione come indicato nella figura precedente. ② Leva dello zoom. ③ Anello: È possibile montare filtri disponibili in commercio (con un diametro di 67 mm), ecc. ④ Ganci (in 4 punti): Chiudere ermeticamente la custodia subacquea. ⑤ Fori di montaggio dell'impugnatura: è possibile montare l'impugnatura in dotazione oppure dei pesi disponibili in commercio, ecc. ⑥ Pulsante per scattare immagini statiche. ⑦ Pulsante di avvio/arresto della videoregistrazione. ⑧ Leva di accensione/commutazione della modalità: Accende o spegne la Media camera, oppure commuta tra la modalità filmato e immagine statica.

Preparazione

1. Verificare che non siano presenti graffiti, spaccature, ecc., sulla custodia principale.

Applicare 2 o 3 gocce della soluzione per la pulizia del vetro in dotazione su una delle salviettine per l'obiettivo o su un panno pulito, quando si pulisce il lato interno del vetro anteriore della custodia subacquea.

2. Controllare la guarnizione circolare.

Utilizzando il plettro in dotazione, rimuovere la guarnizione circolare dalla custodia subacquea.

Controllare visivamente e toccando con un dito l'eventuale presenza di sporco, graffiti o danni, ecc., sulla guarnizione circolare, sulla sua superficie di contatto e sulla scanalatura in cui va inserita.

3. Applicare il grasso sulla guarnizione circolare e fissarla di nuovo.

4. Chiudere la custodia subacquea vuota (senza la Media camera all'interno).

5. Immergere la custodia subacquea in acqua e verificare che non vi siano infiltrazioni.

Montaggio della custodia subacquea sulla Media camera

1 Tirare la leva di accensione/commutazione della modalità della custodia subacquea nella direzione indicata dalla freccia (0) e ruotarla per bloccarla (2).

Qualora la leva di accensione/commutazione della modalità non venga bloccata, potrebbe toccare o danneggiare la Media camera quando quest'ultima viene inserita nella custodia.

2 Fissare la base in modo corretto a seconda del modello di Media camera utilizzato. (C4 pag. 37)

• Allineare il foro per la vite del treppiede sulla base della Media camera con i fori sulla base della custodia, quando si serra la vite.
• Installare la batteria (e inserire una scheda di memoria, se necessario) come prima operazione.

3 Configurare la Media camera (consultare il manuale d'uso della Media camera utilizzata).

• Disattivare il flash e l'illuminatore. (la presenza di un flash o di un illuminatore varia a seconda del modello)
• Spegnere l'apparecchio.
• Si consiglia di impostare la modalità di registrazione automatica.
• Aprire il copriobiettivo.

4 Aprire la custodia subacquea.

Qualora risulti difficile aprire i ganci, utilizzare l'apposita chiave.

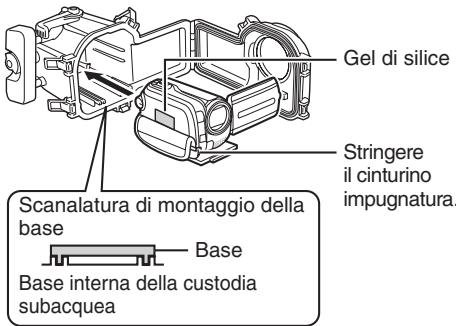

5 Inserire la Media camera nella custodia subacquea.

L'inserimento del sacchetto di gel di silice tra la Media camera e la custodia subacquea evita la formazione di condensa all'interno della custodia subacquea.

Per i modelli di Media camera dotati di Base A, montare il paraluce.

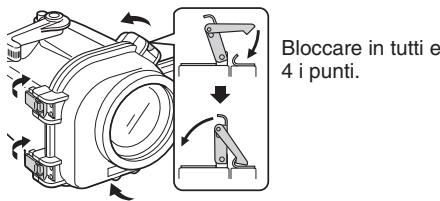

6 Chiudere ermeticamente la custodia subacquea e montare le impugnature.

NOTA

Il rischio di infiltrazioni d'acqua è estremamente elevato se la guarnizione circolare è attorcigliata, se si dimentica di montarla o se qualcosa resta intrappolato nella chiusura ermetica.

Registrazione di file di filmati/immagini statiche

Prima di effettuare la registrazione

Immergere la custodia subacquea con la Media camera montata all'interno in una vasca da bagno o in un serbatoio pieno di acqua dolce.

Aumentare gradualmente il tempo di immersione della custodia subacquea come indicato di seguito.

• Prima volta: 5 ~ 10 secondi
• Seconda volta: 30 secondi ~ 1 minuto
• Terza volta: 3 minuti ~ 5 minuti (provare a utilizzare le leve e i pulsanti quando la custodia subacquea è immersa).

NOTE

• Far mantenere sempre a qualcun altro la custodia subacquea quando ci si immerge o si esce dall'acqua.
• Qualora, per qualsiasi motivo, si verifichi un'infiltrazione d'acqua, rimuovere la batteria della Media camera. In caso contrario, si potrebbe provocare l'esplosione della Media camera.

1 Tirare la leva di accensione/commutazione della modalità della custodia subacquea per sbloccarla, quando si accende la Media camera.

Ruotare la leva per accendere la Media camera. La spia di accensione della Media camera si illumina.

Commutazione tra le modalità filmato e immagine statica

Commutare le modalità ruotando la leva.

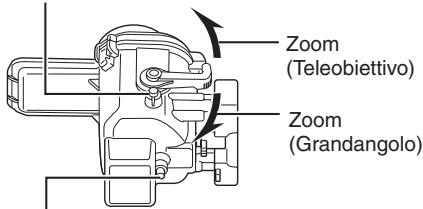

2 Per avviare la registrazione, premere il pulsante di avvio/arresto della videoregistrazione oppure il pulsante per scattare immagini statiche.

Pulsante per scattare immagini statiche

Pulsante di avvio/arresto della videoregistrazione

3 Al termine della registrazione, ruotare la leva di accensione/commutazione della modalità per spegnere la Media camera.

La spia di accensione della Media camera si spegne.

NOTE

Talvolta, a causa di scosse o impatti improvvisi al contenitore marino, la funzione che rileva le cadute della videocamera viene attivata per disattivare l'alimentazione della videocamera.

Se viene visualizzato [FILE DI GESTIONE DANNEG. LA REGISTR./RIPROD. RICHIEDE IL RECUPERO RECUPERARE?], premere il pulsante REC per ripristinare il file.

Smontaggio della custodia subacquea/ manutenzione

Eseguire sempre la manutenzione della custodia subacquea al termine delle registrazioni. Se non si esegue la manutenzione sulla custodia subacquea, si pensirà l'accumulo di sporco nella custodia, il che provocherà infiltrazioni d'acqua.

1 Lavare la custodia subacquea in acqua mentre è ancora chiusa ermeticamente.

• Se la custodia subacquea è stata utilizzata in acqua salata, si consiglia di immergerla in acqua dolce per qualche minuto per rimuovere il sale.
• Muovere i pulsanti e le leve mentre la custodia subacquea è immersa ed eliminare il sale da interstizi, scanalature, ecc.

2 Rimuovere l'acqua con un panno asciutto e far asciugare completamente la custodia subacquea.

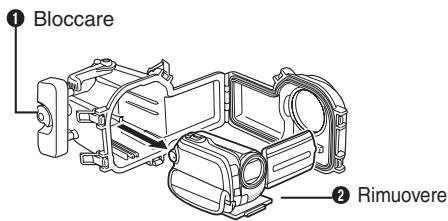

3 Aprire la custodia subacquea e rimuovere la media camera.

4 Rimuovere la guarnizione circolare e asportare eventuali residui di sale, sabbia o altri corpi estranei.

Inoltre, pulire la scanalatura in cui era inserita la guarnizione circolare e la parte della custodia subacquea che era a contatto con la guarnizione, e lasciarle asciugare.

5 Pulire l'interno della custodia subacquea con un panno asciutto.

Far cadere alcune gocce della soluzione di pulizia sulla parte interna del vetro anteriore e pulirlo utilizzando il panno siliconico, ecc.

NOTE

Non lasciare la custodia subacquea esposta alla luce solare diretta. In caso contrario, si potrebbe provocare un cambiamento di colore della custodia e accelerare il deterioramento della guarnizione circolare. - Quando si ripone la custodia subacquea, sbloccare la leva di accensione/commutazione della modalità.

• Qualora non sia possibile evitare di aprire la custodia subacquea nel luogo dove si effettua l'immersione, assicurarsi di non far cadere gocce d'acqua dai capelli o dal corpo all'interno della custodia.

Conservazione della guarnizione circolare

Se non si intende utilizzare la custodia subacquea per più di 1 mese, rimuovere la guarnizione circolare dalla custodia subacquea e stendere uno strato sottile del grasso siliconico in dotazione su tutta la guarnizione circolare. Quindi, inserire la guarnizione circolare all'interno di una busta di plastica pulita e conservarla nel contenitore del kit di manutenzione. La guarnizione circolare è un componente consumabile. Sostituire la guarnizione circolare con una nuova agli.

NOTE

• Quando si intende riutilizzare una guarnizione circolare dopo averla conservata, controllarne sempre le condizioni. Non utilizzare mai una guarnizione circolare qualora sia deformata (schiacciata, distorta), spaccata o danneggiata in alcun modo.

Caratteristiche tecniche principali

Pressione massima	Profondità fino a 30 metri
Operazioni	Accensione/spegnimento Avvio/arresto della videoregistrazione Ripresa di immagini statiche Zoom (teleobiettivo/grandangolo)
Spinta idrostatica (peso in acqua)	+400 g (con la Media camera insertita e la batteria in dotazione montata)
Dimensioni dell'unità principale (L x P x A)	233 mm x 172 mm x 132 mm
Peso dell'unità principale	Circa 800 g (impugnatura esclusa)
Modello compatibile e base da utilizzato	Base A: GZ-MG130 ~ 275 Base B: GZ-MG555 ~ 575
Diametro del filtrò	ø 67,0 mm
