Produkttype	Vanntett undervannskabinett for videokamera
Merke	JVC
Modell	WR-MG88U
Maksimal dykkerdybde	30 meter
Mål (L x B x H)	233 mm x 172 mm x 132 mm
Vekt (uten håndtak)	Omtrent 800 g
Oppdrift (med videokamera og batteri)	+400 g
Filterdiameter	67 mm
Tetningsmateriale	Gummi (reservetetning følger med)
Tilgjengelige kontroller	Strøm/Modus, zoom, utløser for bilde, video av/på
Kompatible modeller	Base A: GZ-MG130~275; Base B: GZ-MG555~575
Medfølgende tilbehør	Håndtak, stropp, 2 tetninger, silikagel, silikonfett, linseklut, bomullspinne, rengjøringsvæske, mediator, sekskantnøkler, linsehette (avhengig av modell)
Vedlikeholdssett (selges separat)	Ref. MG8_MTKIT: tetninger, fett, gel, klut
Vedlikehold etter bruk	Skyll med ferskvann, rengjør tetning og spor, tørk i skyggen
Forholdsregler	Utfør en tetningstest før hver bruk; kontroller tetningens tilstand
Langtidslagring (>1 måned)	Fjern tetningen, smør, legg i plastpose
Utskifting av tetning	Hvert år (forbruksdel)

Ofte stilte spørsmål - WR-MG88U JVC

Hvordan teste kabinettets tetthet før bruk?

Før du monterer videokameraet, senk det tomme kabinettet ned i vann i 5 til 6 minutter og kontroller at det ikke oppstår lekkasje. Denne testen er avgjørende for å sikre utstyrets sikkerhet.

Hvor ofte bør jeg smøre tetningen?

Det anbefales å påføre medfølgende silikonfett ved hver bruk, etter å ha rengjort tetningen og sporet. Et tynt lag er tilstrekkelig.

Hvordan rengjøre kabinettet etter bruk i sjøvann?

Skyll det lukkede kabinettet grundig med ferskvann, og aktiver knapper og brytere for å fjerne salt fra sprekker. Åpne deretter, fjern videokameraet, rengjør tetningen og sporet, og tørk alt i skyggen.

Når bør jeg skifte tetningen?

Tetningen er en forbruksdel: bytt den hvert år, eller når du oppdager sprekker, deformasjoner eller tap av elastisitet. En ny tetning følger med kabinettet.

Er videokameraet mitt kompatibelt med dette kabinettet?

Dette kabinettet er kompatibelt med JVC-videokameraer som bruker base A (GZ-MG130 til 275) eller base B (GZ-MG555 til 575). Sjekk modellen til videokameraet ditt og bruk den medfølgende basen.

Hvordan montere håndtaket og ekstra tilbehør?

Bruk den medfølgende store sekskantnøkkelen til å montere hovedhåndtaket. Du kan også feste lamper eller vekter (ikke inkludert) i festehullene som er beregnet for dette.

Hva gjør jeg ved kondens inne i kabinettet?

For å unngå kondens, legg en medfølgende silikagelpose mellom videokameraet og kabinettet før du lukker det. Kontroller også at tetningen er riktig på plass.

Hvordan bruke knappene på kabinettet under vann?

Kabinettet gjengir hovedkontrollene: strøm-/modusbryteren slår av/på og endrer modus; den røde knappen starter/stopp videoopptak; den svarte knappen tar bilde; zoomhjulet gir tele-/vidvinkel.

Kan jeg bruke kabinettet til undervannsdykking?

Ja, kabinettet er designet for neddykking opp til 30 meters dybde. Utfør imidlertid alltid en tetningstest før hver dukk og følg bruksanvisningen.

Hvordan oppbevare kabinettet når det ikke er i bruk?

Hvis du ikke bruker det på mer enn en måned, fjern tetningen, påfør et tynt lag fett, legg den i en ren plastpose og oppbevar den i vedlikeholdssettet. Oppbevar kabinettet på et tørt sted beskyttet mot sollys.

BRUKSANVISNING WR-MG88U JVC

4 Fjern O-ringen, og tørk av eventuell salt, sand og annet smuss.

2 Fest undersiden på settet som gjelder for din kameramodell. (Se s. 61)

Fest linsehetten på kameraer som har underside A.

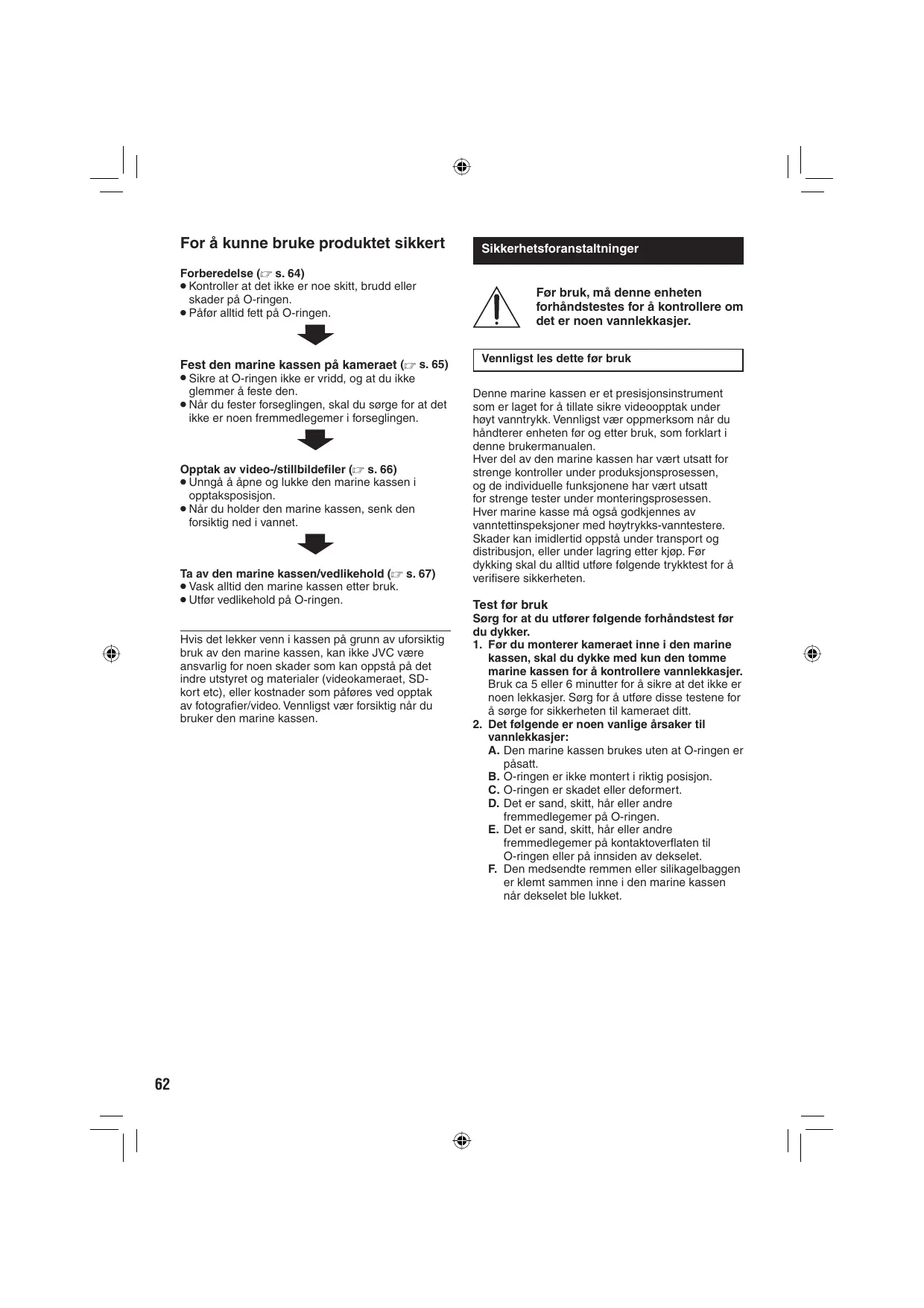

For å kunne bruke produktet sikkert

• Unngå å åpne og lukke den marine kassen i opptaksposisjon. Når du holder den marine kassen, senk den forsiktig ned i vannet.

Ta av den marine kassen / vedlikehold (F s. 67)

• Vask alltid den marine kassen etter bruk.
• Utfør vedlikehold på O-ringen.

Hvis det lekker vann i kassen på grunn av uforsiktig bruk av den marine kassen, kan ikke JVC være ansvarlig for noen skader som kan oppstå på det indre utstyret og materialer (videokameraet, SD-kort etc.), eller kostnader som påføres ved opptak av fotografier/video. Vennligst vær forsiktig når du bruker den marine kassen.

Sikkerhetsforanstaltninger

Før bruk, må enheten forhåndstestes for å kontrollere om det er noen vannlekkasjer.

Vennligst les dette før bruk

Denne marine kassen er et presisjonsinstrument som er laget for å tillate sikre videoopptak under høyt vanntrykk. Vennligst vær oppmerksom når du håndterer enheten før og etter bruk, som forklart i denne brukermanualen.

Hver del av den marine kassen har vært utsatt for strenge kontroller under produksjonsprosessen, og de individuelle funksjonene har vært utsatt for strenge tester under monteringsprosessen.

Hver marine kasse må også godkjennes av vanntettingsinspeksjoner med høytrykks-vanntestere.

Skader kan imidlertid oppstå under transport og distribusjon, eller under lagring etter kjøp. Før dykking skal du alltid utføre følgende trykktest for å verifisere sikkerheten.

Test for brist

Sørg for at du utfører følgende forhåndstest før du dykker.

1. Før du monterer kameraet inni den marine kassen, skal du dykke med kun den tomme marine kassen for å kontrollere vannlekkasjer. Bruk ca. 5 eller 6 minutter for å sikre at det ikke er noen lekkasjer. Sørg for å utføre disse testene for å sikre sikkerheten til kameraet ditt.

2. Det følgende er noen vanlige årsaker til vannlekkasjer:

A. Den marine kassen brukes uten at O-ringen er påsatt. B. O-ringen er ikke montert i riktig posisjon. C. O-ringen er skadet eller deformert. D. Det er sand, skitt, hår eller andre fremmedlegemer på O-ringen. E. Det er sand, skitt, hår eller fremmedlegemer på kontaktoverflaten til O-ringen eller på innsiden av dekselet. F. Den medsendte remmen eller silikagelposen er klemt sammen inni den marine kassen når dekselet ble lukket.

3. Kontroller at det ikke er noen riper eller brudd på den marine kassen hver gang du bruker den.

Den marine kassen må motstå vanntrykk under bruk. Gjentatte eksponeringer for vanntrykk vil til slutt føre til materialtretthet, noe som kan resultere i skader på den marine kassen. Hver gang du bruker den marine kassen, kontroller på forhånd at det ikke er noen riper eller brudd. Hvis du bruker den marine kassen ofte, sørg for å be om vedlikehold på butikken der du kjøpte den. (Vedlikeholdet er ikke gratis.)

For å beskytte kameraet og sørge for optimal bruk, skal du huske eksemplene som er opplistet ovenfor når du bruker den marine kassen.

JVC påtar seg ikke ansvar for vannlekkasjer eller skader på noe inni den marine kassen (kamera, SD-kort, etc.) på grunn av uforsiktig bruk av dette produktet. Sørg for å følge riktige prosedyrer når du bruker den marine kassen.

Tilbehør

• Glassrenser (for å forhindre "dugging") Rengjøringsvæske (for å fjerne skitt) Silikonfett Silikonklut
• Silikagel (konserveringsmiddel) Papirserviett for linse
• Bomullspinne
• Rem 2 O-ringer: 1 Reservedeler
• Base (A, B)

Basefestet varierer avhengig av hvilken kameramodell du har.

Gripetak

Vanlig tilgjengelige lys og vekter kan også festes.

• Hakke
• Skrunøkkel

2 sekskantnøkler

Stor: For montering av håndtaket. Liten: Spenneåpner

• Objektivskjerm

Vennligst kontakt din lokale JVC-servicerepresentant.

• O-ring x 2, silikonfett (5 g) x 1
• Silikagel (konserveringsmiddel) (2 g) x 5
• Papirserviett for linse (50 ark) x 1

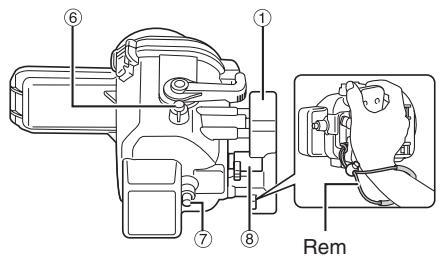

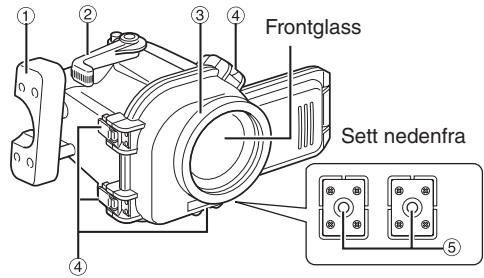

Indeks

1. Hovedkassegrep:

Fest den inkluderte reimen som vist i diagrammet over.

Slår kameraets strøm på/av eller veksler mellom video- og stillbildemodus.

Forberedelse

Inspiser hovedkassen for riper og brudd etc.

Fjern O-ringen fra hovedkassen med den inkluderte hakken.

Kontroller O-ringen, O-ringens kontaktflate og sporet O-ringen passer i. Se etter urenheter, riper eller skader osv., og kjenn etter med fingeren at alt er i orden.

3. Påfør fett på O-ringen og fest den igjen. 4. Lukk den tomme marine kassen (ikke med kamera).

5. Sett den marine kassen i vann, og kontroller at det ikke er noen vannlekkasjer.

Fest den marine kassen på kameraet

1. Dra strøm/modushåndtaket på den marine kassen i pilens retning (1), og vri den for å låse den (2).

2. Fest basen i riktig retning i forhold til din kameramodell. (Se s. 67)

• Juster tripodskruehullet på basen på kameraet med basehullene på kassen, og fest skruen.
• Installer batteriet (og sett inn et SD-kort ved behov) på forhånd.

3 Sett opp kameraet (vennligst henvis til instruksjonsmanualen for kameraet ditt).

• Slå av blitsen og lyset. (Tilstedeværelse av blits avviker i henhold til modellen)
• Slå av strømmen.
• Det anbefales å stille inn automatisk opptaksmodus.
• Åpne linsedekselet.

4 Åpne den marine kassen.

Hvis det er vanskelig å åpne spennene, må du bruke spenneåpneren.

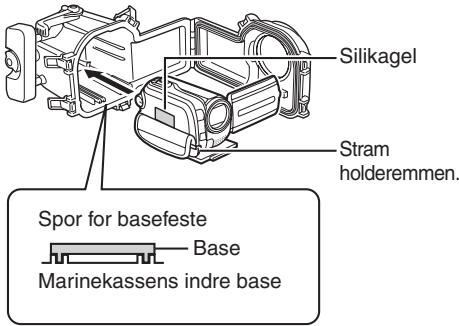

Ved å sette inn den inkluderte silikagelen mellom kameraet og den marine kassen, forhindrer du at innsiden av den marine kassen dugger.

For kameraer som er utstyrt med Base A, skal det festes på objektivskjermen.

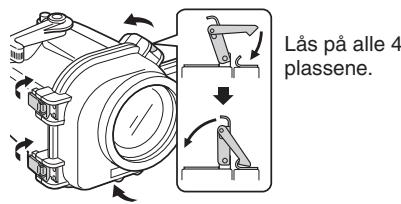

6 Forsegle den marine kassen og fest grepene.

NB!

Faren for lekkasjer er ekstremt høy hvis O-ringen blir vridd, hvis du glemmer å feste den, eller hvis noe er festet i forseglingen.

Øk gradvis tiden som den marine kassen er dyppet i vann som vist under.

Første gang: 5–10 sekunder. Andre gang: 30 sekunder til 1 minutt. Tredje gang: 3 minutter til 5 minutter (prøv å operere håndtakene mens den marine kassen er under vann).

MERKNADER

La alltid noen holde den marine kassen for deg når du skal dykke i, eller går ut av, vannet. Hvis det av noen årsaker skulle oppstå lekkasje, fjern kameraets batteri. Det kan forårsake at kameraet eksploderer.

1. Dra den marine kassens strøm-/moduskoblingshendel for å frigjøre låsen, og slå på kameraets strøm.

Roter håndtaket for å slå på strømmen på kameraet. Kameraets strømindikatorlampe lyser.

■ Bytte mellom video-/stillbildemodus

2. Trykk på start/stopp-knappen for videoopptak eller opptaksknappen for stillbilde for å starte opptak.

Opptaksknapp for stillbilde

Start/stopp-knapp for videoopptak

3. Når du har fullført opptaket, roter koblingshendelen for strøm/modus for å slå kameraet av.

Kameraets strømindikatorlampe slukkes.

NB!

Noen ganger kan det hende at kameraets fallsensor slår av kameraet på grunn av risting eller støt mot den marine kassen.

Når meldingen [VIDEO MANAGEMENT FILE IS BROKEN. TO RECORD/PLAYBACK VIDEO, RECOVERY IS REQUIRED. RECOVER?] vises, trykker du på REC-knappen for å gjenopprette filen.

Ta av den marine kassen/vedlikehold

Utfør alltid vedlikehold på den marine kassen etter at du er ferdig med et opptak. Hvis den marine kassen ikke vedlikeholdes, vil urenheter akkumuleres på huset, noe som vil forårsake vannlekkasjer.

1 Vask den marine kassen i vann mens den fortsatt er forseglet.

• Hvis den marine kassen ble brukt i sjøvann, anbefaler vi at du dypper den marine kassen i ferskvann en stund for å fjerne saltet.
• Beveg knappene og håndtakene mens den marine kassen er under vann, og skyll saltet ut av alle åpninger, som for eksempel sprekker.

2 Tørk av vannet med en tørr klut, og la den marine kassen få tørke fullstendig.

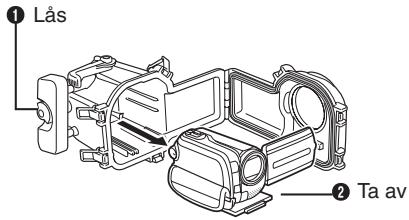

3 Åpne den marine kassen og ta ut kameraet.

4 Ta ut O-ringen, tørk av alt salt, sand og alle andre rester.

Tørk av sporet der O-ringen skal monteres, og den delen på den marine kassen som er i kontakt med O-ringen, og la dem deretter få tørke.

5 Tørk av innsiden på den marine kassen med en tørr klut.

Ha på noen dråper med rengjøringsvæske på innsiden av frontglasset, og tørk det av med silikonkluten etc.

MERKNADER

• Når du bruker en O-ring igjen etter lagring, skal du alltid kontrollere tilstanden på O-ringen.
• Bruk aldri en O-ring som er deformert (klemt, forvridd), bristet eller som er skadet på noen måte.

Hovedspesifikasjoner

Makimumstrykk	Vanndybder på opp til 30 meter
Operasjoner	Strøm på/av Start/stopp for videoopptak Opptak av stillbildere Zoom (teleobjektiv/vidvinkel)
Oppdrift	+ 400 g (med innsatt kamera og inkludert batteripakke påsatt)
Hovedenhetens dimensjoner (B x D x H)	233 mm x 172 mm x 132 mm
Hovedenhetens vekt	Ca. 800 g (ikke inkludert gripetak)
Aktuell modell og bumn	Base A: GZ-MG130 ~ 275 Base B: GZ-MG555 ~ 575
Filterdiameter	ø 67,0 mm
