Producttype	Waterdichte onderwaterbehuizing voor camcorder
Merk	JVC
Model	WR-MG88U
Maximale onderdompelingsdiepte	30 meter
Afmetingen (L x D x H)	233 mm x 172 mm x 132 mm
Gewicht (zonder handgreep)	Ongeveer 800 g
Drijfvermogen (met camcorder en batterij)	+400 g
Filterdiameter	67 mm
Materiaal van de afdichtingsring	Rubber (reserve-afdichtingsring meegeleverd)
Toegankelijke bedieningselementen	Aan/Uit/Mode, zoom, fotografiesluiter, video start/stop
Compatibele modellen	Basis A: GZ-MG130~275; Basis B: GZ-MG555~575
Meegeleverde accessoires	Handgreep, riem, 2 afdichtingsringen, silicagel, siliconenvet, lensdoekje, wattenstaafje, reinigingsvloeistof, mediator, inbussleutels, lensdop (afhankelijk van model)
Onderhoudsset (apart verkrijgbaar)	Ref. MG8_MTKIT: ringen, vet, gel, doekje
Onderhoud na gebruik	Spoelen met zoet water, ring en groef reinigen, drogen uit de zon
Voorzorgsmaatregelen bij gebruik	Voer voor elk gebruik een waterdichtheidstest uit; controleer de staat van de afdichtingsring
Langdurige opslag (>1 maand)	Verwijder de ring, vet in, plaats in een plastic zakje
Vervanging van de afdichtingsring	Jaarlijks (verbruiksonderdeel)

Veelgestelde vragen - WR-MG88U JVC

Hoe test ik de waterdichtheid van de behuizing voor gebruik?

Voordat u de camcorder bevestigt, dompelt u de lege behuizing 5 tot 6 minuten onder in water en controleert u of er geen lekkage optreedt. Deze test is essentieel om de veiligheid van uw apparatuur te garanderen.

Hoe vaak moet ik de afdichtingsring invetten?

Het wordt aanbevolen om het meegeleverde siliconenvet bij elk gebruik aan te brengen, na het reinigen van de ring en de groef. Een dunne laag is voldoende.

Hoe reinig ik de behuizing na gebruik in zeewater?

Spoel de gesloten behuizing overvloedig met zoet water, bedien de knoppen en schakelaars om het zout uit de openingen te verwijderen. Open vervolgens, verwijder de camcorder, reinig de ring en groef, en droog alles uit de zon.

Wanneer moet ik de afdichtingsring vervangen?

De ring is een verbruiksonderdeel: vervang deze jaarlijks, of zodra u scheuren, vervormingen of verlies van elasticiteit opmerkt. Een nieuwe ring wordt bij de behuizing geleverd.

Is mijn camcorder compatibel met deze behuizing?

Deze behuizing is compatibel met JVC-camcorders die gebruikmaken van basis A (GZ-MG130 tot 275) of basis B (GZ-MG555 tot 575). Controleer het model van uw camcorder en gebruik de bijbehorende meegeleverde basis.

Hoe bevestig ik de handgreep en extra accessoires?

Gebruik de meegeleverde grote inbussleutel om de hoofdhandgreep te monteren. U kunt ook lampen of gewichten (niet meegeleverd) bevestigen aan de daarvoor bestemde bevestigingsgaten.

Wat te doen bij condensatie in de behuizing?

Om condensatie te voorkomen, plaatst u een meegeleverd zakje silicagel tussen de camcorder en de behuizing voordat u deze sluit. Controleer ook of de ring correct is geplaatst.

Hoe gebruik ik de knoppen van de behuizing onder water?

De behuizing reproduceert de hoofdbediening: de schakelaar Aan/Uit/Mode schakelt in/uit en verandert van modus; de rode knop start/stopt video-opname; de zwarte knop maakt een foto; de zoomknop bedient tele/ groothoek.

Kan ik de behuizing gebruiken voor duiken?

Ja, de behuizing is ontworpen voor onderdompeling tot 30 meter diepte. Voer echter altijd een waterdichtheidstest uit voor elke duik en volg de gebruiksaanwijzingen.

Hoe bewaar ik de behuizing wanneer deze niet wordt gebruikt?

Als u het langer dan een maand niet gebruikt, verwijder dan de ring, breng een dunne laag vet aan, plaats deze in een schoon plastic zakje en bewaar het in de onderhoudsset. Bewaar de behuizing op een droge plaats uit de zon.

GEBRUIKSAANWIJZING WR-MG88U JVC

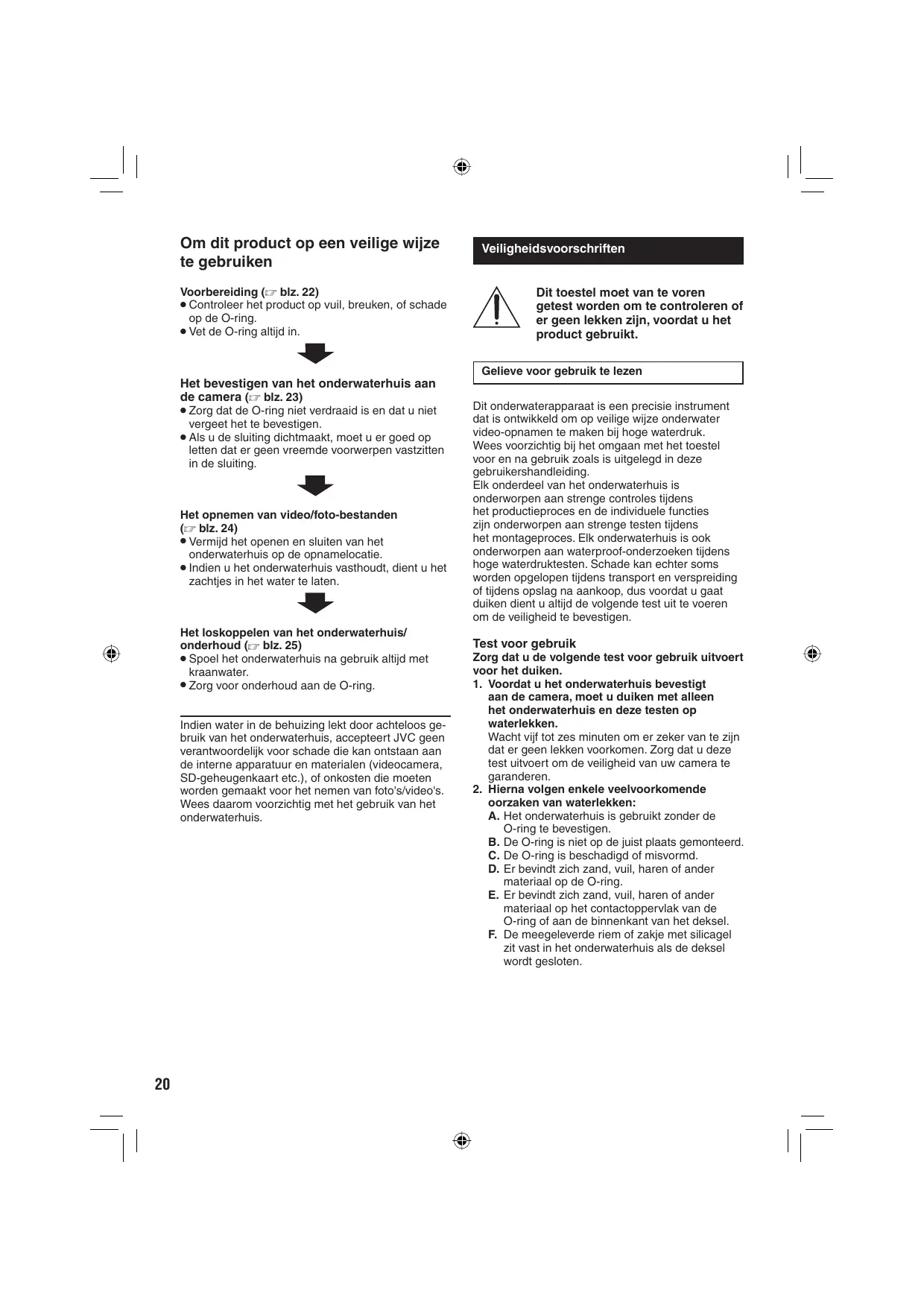

Om dit product op een veilige wijze te gebruiken

Voorbereiding (17 blz. 22)

• Controleer het product op vuil, breuken of schade aan de O-ring.
• Vet de O-ring altijd in.

Het bevestigen van het onderwaterhuis aan de camera (17 blz. 23)

Zorg dat de O-ring niet verdraaid is en dat u niet vergeet het te bevestigen. - Als u de sluiting dichtmaakt, moet u er goed op letten dat er geen vreemde voorwerpen vastzitten in de sluiting.

Het opnemen van video/foto-bestanden (C blz. 24)

• Vermijd het openen en sluiten van het onderwaterhuis op de opnamelocatie.
• Indien u het onderwaterhuis vasthoudt, dient u het zachtjes in het water te laten.

Het loskoppelen van het onderwaterhuis/onderhoud (17 blz. 25)

• Spoel het onderwaterhuis na gebruik altijd met kraanwater.
• Zorg voor onderhoud aan de O-ring.

Indien water in de behuizing lekt door achteloos gebruik van het onderwaterhuis, accepteert JVC geen verantwoordelijkheid voor schade die kan ontstaan aan de interne apparatuur en materialen (videocamera, SD-geheugenkaart etc.), of onkosten die moeten worden gemaakt voor het nemen van foto's/video's. Wees daarom voorzichtig met het gebruik van het onderwaterhuis.

Veiligheidsvoorschriften

Dit toestel moet van tevoren getest worden om te controleren of er geen lekken zijn, voordat u het product gebruikt.

Gelieve voor gebruik te lezen

Dit onderwaterapparaat is een precisie-instrument dat is ontwikkeld om op veilige wijze onderwater video-opnamen te maken bij hoge waterdruk. Wees voorzichtig bij het omgaan met het toestel voor en na gebruik, zoals is uitgelegd in deze gebruikershandleiding. Elk onderdeel van het onderwaterhuis is onderworpen aan strenge controles tijdens het productieproces en de individuele functies zijn onderworpen aan strenge testen tijdens het montageproces. Elk onderwaterhuis is ook onderworpen aan waterdichtheidstesten tijdens hoge waterdruktesten. Schade kan soms worden opgelopen tijdens transport en distributie of tijdens opslag na aankoop, dus voordat u gaat duiken dient u altijd de volgende test uit te voeren om de veiligheid te bevestigen.

Test voor gebruik

Zorg dat u de volgende test voor gebruik uitvoert voordat u gaat duiken.

1. Voordat u het onderwaterhuis aan de camera bevestigt, moet u duiken met alleen het onderwaterhuis en dit testen op waterlekken.

Wacht ongeveer vijf minuten om er zeker van te zijn dat er geen lekken voorkomen. Zorg dat u deze test uitvoert om de veiligheid van uw camera te garanderen.

2. Hierna volgen enkele veelvoorkomende oorzaken van waterlekken:

A. Het onderwaterhuis is gebruikt zonder de O-ring te bevestigen. B. De O-ring is niet op de juiste plaats gemonteerd. C. De O-ring is beschadigd of misvormd. D. Er bevindt zich zand, vuil, haren of ander materiaal op de O-ring. E. Er bevindt zich zand, vuil, haren of ander materiaal op het contactoppervlak van de O-ring of aan de binnenkant van het deksel. F. De meegeleverde riem of zakje met silicagel zit vast in het onderwaterhuis als de deksel wordt gesloten.

3. Controleer elke keer dat u het onderwaterhuis gebruikt of er geen krassen of breuken zijn.

Het onderwaterhuis moet bestand zijn tegen waterdruk tijdens gebruik. Herhaalde blootstelling aan druk leidt uiteindelijk tot materiaalmoeheid, wat kan resulteren in beschadiging van het onderwaterhuis. Controleer steeds voor elk gebruik dat het onderwaterhuis geen krassen of breuken heeft. Als u het onderwaterhuis vaak gebruikt, vraag dan om onderhoud bij het verkooppunt. (Onderhoud is niet kosteloos.)

Om uw camera te beschermen en een optimaal gebruik te garanderen, moet u de bovenstaande voorbeelden onthouden als u het onderwaterhuis gebruikt.

JVC accepteert geen verantwoordelijkheid voor waterlekkage of schade aan iets binnen het onderwaterhuis (camera, SD-geheugenkaart, etc.) door achteloos gebruik van dit product. Zorg dat u de volgende procedures volgt als u het onderwaterhuis gebruikt.

Accessoires

• Glasreiniger (om "beslaan" te voorkomen)
• Reinigingsvloeistof (om vuil te verwijderen)
• Siliconenvet
• Siliconendoek, silicagel (conserveringsmiddel)
• Lensreinigungspapier, wattenstaafje, riem
• 2 O-ringen: 1 reserve
• Basis (A, B)

De bevestigingsbasis verschilt, afhankelijk van het model camera dat u gebruikt.

• Greep

U kunt ook, in de verkoop verkrijgbare, lampjes en gewichten bevestigen.

Prikker

• Schroevendraaier
• 2 hexagonale moersleutels: groot voor het bevestigen van de greep, klein als gesp-opener
• Lenskap

Alleen bevestigd aan bepaalde types camera's.

Onderhoudskit - apart verkocht (Onderdeelnummer: MG8_MTKIT)

U kunt de volgende set met extra onderdelen aanschaffen. Gelieve contact op te nemen met uw plaatselijke JVC-vertegenwoordiger.

• O-Ring x2
• Siliconenvet (5 g) x1 Silicagel (conserveringsmiddel) (2 g) x5
• Lens tissuepapier (50 vellen) x1

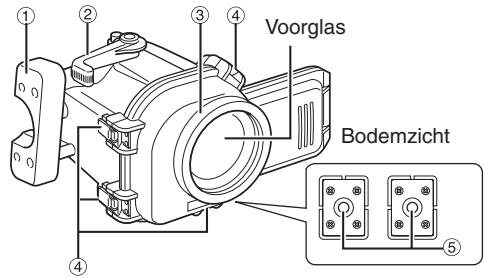

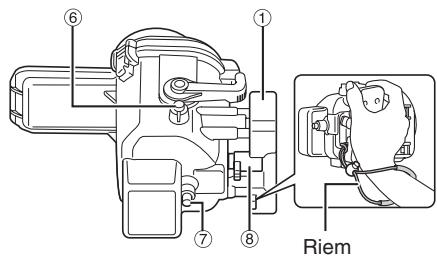

Index

① Hoofd huisgreep:

Bevestig de meegeleverde riem zoals worden getoond in het diagram hierboven.

② Zoomhendel ③ Ring:

In de verkoop verkrijgbare filters (67 mm diameter) etc. kunnen worden bevestigd.

④ Gespen (4 plaatsen):

Sluit het onderwaterhuis.

⑤ Ruimtes voor de greepbevestiging: U kunt de meegeleverde grep bevestigen of in de verkoop verkrijgbare gewichten etc. ⑥ Foto-opname-knop ⑦ Video-opname start/stop-knop ⑧ Aan/uit schakelaarhendel:

Zet de camera aan of uit of schakelt tussen video- of fotostand.

Voorbereiding

1 Controleer het hoofdhuis op krassen, breuken etc.

Breng twee of drie druppels van de meegeleverde glasreiniger aan op een van de lenzentissues of op een schone doek en veeg de binnenkant van het voorglas van het onderwaterhuis schoon.

Verwijder de O-ring van het hoofdhuis met de meegeleverde prikker.

Controleer de O-ring, het O-ring

contactoppervlak, en de groeve waarin de O-ring past, op vuil, krassen of beschadigingen etc.

visueel en door het met uw vinger aan te raken.

3 Vet de O-ring in en maak deze weer vast.

4 Sluit het lege onderwaterhuis (zonder camera erin).

5 Plaats het onderwaterhuis in water, en controleer op waterlekken.

Het bevestigen van het onderwaterhuis aan de camera

Duw de aan/uit schakelaar van het onderwaterhuis in de richting van de pijl (0), en draai het tot het vastklikt (2).

Als de aan/uit schakelaar niet wordt gesloten kan het de camera raken of beschadigen als de camera in het onderwaterhuis wordt geplaatst.

2 Bevestig de basis op de juiste manier voor uw type camera. (17 blz. 25)

• Lijn de statiefschroefholte op de basis van de camera met de basisholtes van het onderwaterhuis en schroef vast.
• Installeer de batterij (en plaats indien nodig de SD-geheugenkaart) van tevoren.

3 Installeer de camera (kijk in de handleiding van de camera).

Zet de flitser en verlichting uit. (aanwezigheid van een flitser/licht afhankelijk van het model) - Zet de camera UIT. - Het wordt aanbevolen om het toestel in te stellen op de automatische opnamestand. - Open het lenskap.

4 Open het onderwaterhuis.

Als het moeilijk is om de gespen te openen, gebruik dan de gesp-opener.

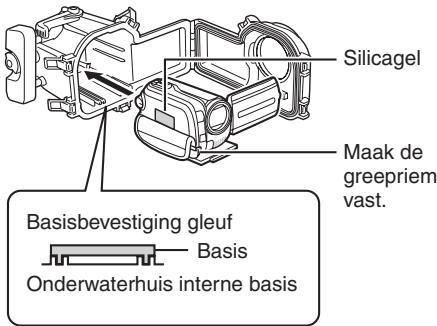

5 Plaats de camera in het onderwaterhuis.

Het plaatsen van de silicagel tussen de camera en het onderwaterhuis voorkomt het beslaan van het onderwaterhuis.

Bevestig de lenskap bij camera's die zijn uitgerust met basis A.

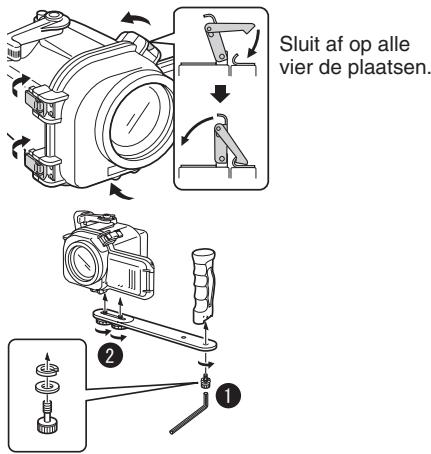

6 Sluit het onderwaterhuis en bevestig de grepen.

OPMERKING

Het risico op waterlekkage is extreem hoog als de O-ring verdraaid is, als u vergeet het te bevestigen of als er iets vastzit in de afsluiting.

Het opnemen van video/foto-bestanden

Voor het opnemen

Dompel het onderwaterhuis met daarin de camera onder in een badkuip of watertank met zoet water. Voer geleidelijk de tijd op waarin het onderwaterhuis onder water wordt gehouden, zoals hieronder wordt getoond.

• 1ste keer: 5 ~10 seconden
• 2e keer: 30 seconden ~ 1 minuut
• 3e keer: 3 minuten ~ 5 minuten (probeer de hendels en de knoppen te gebruiken als het onderwaterhuis is ondergedompeld).

OPMERKINGEN

• Laat altijd iemand anders het onderwaterhuis voor u vasthouden als u in het water duikt of eruit komt.
• Als, om welke reden dan ook, water lekt, verwijder dan de batterij uit de camera. De camera kan door de batterij exploderen.

1 Duw de aan/uit schakelaar van het onderwaterhuis om deze te ontsluiten en zet de camera aan.

Draai de hendel om de camera aan te zetten. De lichtjes van de camera gaan aan.

Schakelen tussen video/fotostanden: schakel de standen in door te draaien aan de hendel.

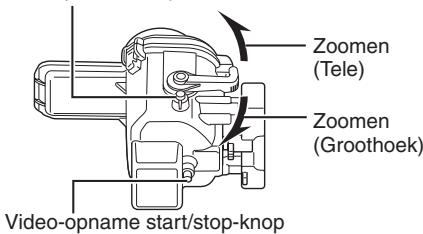

2 Druk op de video-opname start/stop-knop of de foto-opname-knop om het opnemen te starten.

Foto-opname-knop

3 Als u klaar bent met opnemen, draait u de aan/uit schakelaar om de camera uit te zetten.

De lichtjes van de camera gaan UIT.

OPMERKING

Soms, door plotseling schudden of een klap op het onderwaterhuis, zorgt de valbescherming van de camera ervoor dat de camera wordt uitgezet. Als [VIDEOBEHEER BESTAND KAPOT VOOR OPN./AFSP.HERSTEL NOODZAKELIJK HERSTELLEN?] wordt weergegeven, moet u op de knop REC drukken om het bestand te herstellen.

Het loskoppelen van het onderwaterhuis/onderhoud

Onderhoud uw onderwaterhuis na ieder gebruik en nadat u klaar bent met het maken van opnamen. Als u het onderwaterhuis niet onderhoudt, zal er vuil worden opgebouwd in de behuizing, wat leidt tot waterlekken.

Was het onderwaterhuis in water terwijl het nog steeds is afgesloten.

• Als het onderwaterhuis in zeewater is geweest, raden we aan om het onderwaterhuis in zoetwater af te spoelen om zoutresten te verwijderen.
• Beweeg de knoppen en hendels als het onderwaterhuis nog onder water is en spoel het zout uit gaten, groeven, etc.

2. Veeg het water af met een droge doek en laat het onderwaterhuis helemaal opdrogen.

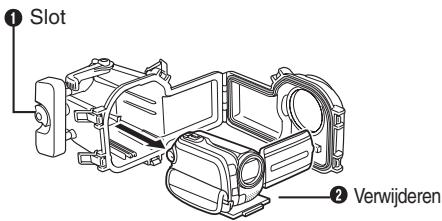

3. Open het onderwaterhuis en haal de camera eruit.

4. Verwijder de O-ring en veeg zoutresten, zand en ander vuil ervan af.

Veeg ook de groef af waarin de O-ring wordt geplaatst en het deel van het onderwaterhuis dat in direct contact was met de O-ring en laat het daarna drogen.

5. Veeg de binnenkant van het onderwaterhuis af met een droge doek.

Breng een paar druppels reinigingsvloeistof aan op de binnenkant van het voorglas en veeg het af met gebruik van de siliconendoek, etc.

OPMERKINGEN

• Zet het onderwaterhuis niet in direct zonlicht. Hierdoor kan verkleuring ontstaan aan het onderwaterhuis en kan de O-ring sneller verslechteren.
• Als u het onderwaterhuis opruimt, moet u de aan/uit-schakelaar ontsluiten.
• Als u niet kunt voorkomen dat het onderwaterhuis moet worden geopend op de duikplek, zorg dan dat er geen druppels water van uw haar of lichaam in terecht kunnen komen.

Opbergen van de O-ring

Als u niet van plan bent om het onderwaterhuis binnen een maand te gebruiken, verwijder dan de O-ring en breng een dun laagje van het meegeleverde siliconenvet aan over de gehele O-ring. Hierna dient u de O-ring in een schone plastic zak te stoppen en deze op te bergen in de onderhoudset.

De O-ring is een vervangbaar onderdeel. Vervang de O-ring elk jaar door een nieuw exemplaar.

OPMERKINGEN

• Als u de O-ring na het opbergen opnieuw gaat gebruiken, moet u altijd de conditie ervan controleren.
• Gebruik nooit een misvormde (geschuurde of verbogen), gebroken of beschadigde O-ring.

Belangrijkste technische specificaties

Maximale druk	Waterdiepte tot 30 meter
Bediening	Aan/uit Video-opname start/stop Foto-opname Zoom (tele/groothoek)
Drijfvermögen	+400 g (met de camera erin en de meegeleverde batterij bevestigd)
Afmetingen hoofdapparaat (B x D x H)	233 mm x 172 mm x 132 mm
Gewicht hoofdapparaat	Circa 800 g (greep nicht meegerekend)
Van toepassing zijdene model en basis die moet worden gebruikt	Basis A: GZ-MG130 ~ 275 Basis B: GZ-MG555 ~ 575
Filterdiameter	ø 67,0 mm
