Produkttype	Vandtæt undervandskabinet til videokamera
Mærke	JVC
Model	WR-MG88U
Maksimal nedsænkningsdybde	30 meter
Dimensioner (L x B x H)	233 mm x 172 mm x 132 mm
Vægt (uden håndtag)	Ca. 800 g
Opdrift (med videokamera og batteri)	+400 g
Filterdiameter	67 mm
Tætningsringens materiale	Gummi (reservetætningsring medfølger)
Tilgængelige betjeninger	Tænd/sluk/tilstand, zoom, udløser til foto, video start/stop
Kompatible modeller	Base A: GZ-MG130~275; Base B: GZ-MG555~575
Medfølgende tilbehør	Håndtag, rem, 2 tætningsringe, silica gel, silikonefedt, linseserviet, vatpind, rengøringsvæske, mellemstykke, unbrakonøgler, linsebeskyttelse (afhængigt af model)
Vedligeholdelsessæt (sælges separat)	Ref. MG8_MTKIT: tætningsringe, fedt, gel, serviet
Vedligeholdelse efter brug	Skyl med ferskvand, rengør tætningsring og rille, tør i skyggen
Brugsforholdsregler	Udfør en tæthedstest før hver brug; kontrollér tætningsringens tilstand
Langtidsopbevaring (>1 måned)	Fjern tætningsringen, smør, læg i en plastikpose
Udskiftning af tætningsring	Hvert år (sliddel)

Ofte stillede spørgsmål - WR-MG88U JVC

Hvordan tester man kabinets tæthed før brug?

Før du monterer videokameraet, nedsænk det tomme kabinet i vand i 5-6 minutter og kontrollér, at der ikke er nogen lækage. Denne test er afgørende for at sikre dit udstyrs sikkerhed.

Hvor ofte skal jeg smøre tætningsringen?

Det anbefales at påføre det medfølgende silikonefedt ved hver brug, efter at have rengjort tætningsringen og dens rille. Et tyndt lag er tilstrækkeligt.

Hvordan rengør man kabinettet efter brug i havvand?

Skyl det lukkede kabinet rigeligt med ferskvand, mens du betjener knapper og kontakter for at fjerne salt fra sprækker. Åbn derefter, fjern videokameraet, rengør tætningsringen og rillen, og tør det hele i skyggen.

Hvornår skal jeg udskifte tætningsringen?

Tætningsringen er en sliddel: udskift den hvert år, eller så snart du bemærker revner, deformationer eller tab af elasticitet. En ny tætningsring følger med kabinettet.

Er mit videokamera kompatibelt med dette kabinet?

Dette kabinet er kompatibelt med JVC videokameraer, der bruger base A (GZ-MG130 til 275) eller base B (GZ-MG555 til 575). Kontrollér din videokameramodel og brug den medfølgende tilsvarende base.

Hvordan monterer man håndtaget og ekstra tilbehør?

Brug den medfølgende store unbrakonøgle til at samle hovedhåndtaget. Du kan også fastgøre lamper eller vægte (ikke medfølgende) i de dertil beregnede monteringshuller.

Hvad gør man ved dug (kondens) indvendigt i kabinettet?

For at undgå kondens skal du placere en pose silica gel (medfølger) mellem videokameraet og kabinettet, inden du lukker det. Kontrollér også, at tætningsringen sidder korrekt.

Hvordan bruger man kabinettets knapper under vand?

Kabinettet gengiver hovedbetjeningerne: tænd/sluk/tilstandskontakten tænder/slukker og skifter tilstand; den røde knap starter/stopper videooptagelse; den sorte knap tager et foto; zoomhjulet styrer tele/ vidvinkel.

Kan jeg bruge kabinettet til dykning?

Ja, kabinettet er designet til nedsænkning op til 30 meters dybde. Udfør dog altid en tæthedstest før hver dykning og følg brugsanvisningen.

Hvordan opbevarer man kabinettet, når det ikke er i brug?

Hvis du ikke bruger det i mere end en måned, skal du fjerne tætningsringen, påføre et tyndt lag fedt, lægge den i en ren plastikpose og opbevare den i vedligeholdelsessættet. Opbevar kabinettet et tørt sted i skyggen.

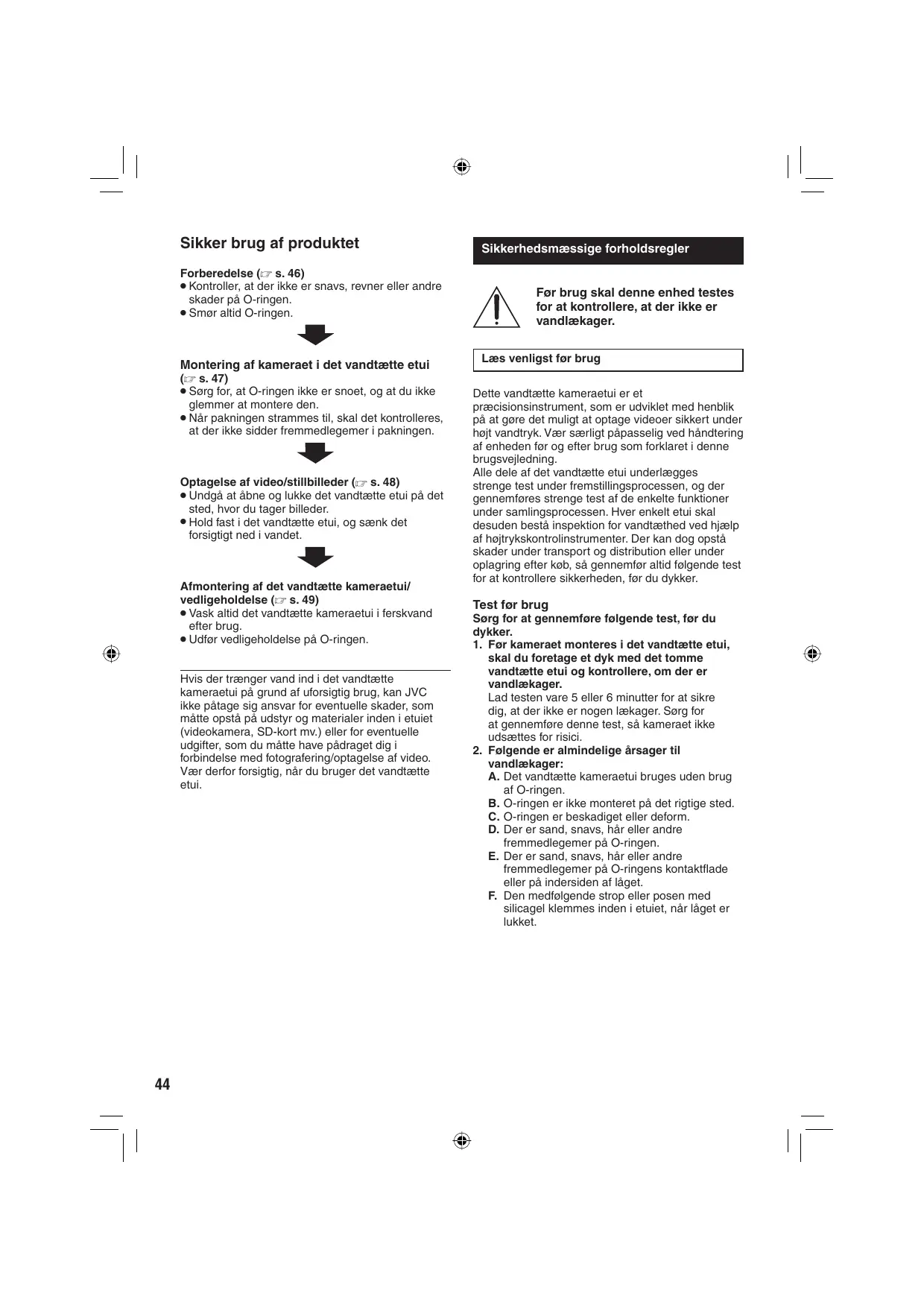

BRUGSANVISNING WR-MG88U JVC

Forberedelse (F s. 46)

• Kontroller, at der ikke er snavs, revner eller andre skader på O-ringen. Smør altid O-ringen.

Montering af kameraet i det vandtætte etui (s. 47)

• Sørg for, at O-ringen ikke er snoet, og at du ikke glemmer at montere den. Når pakningen strammes til, skal det kontrolleres, at der ikke sidder fremmedlegemer i pakningen.

Optagelse af video/stillbilleder (L7 s. 48)

• Undgå at åbne og lukke det vandtætte etui på det sted, hvor du tager billeder.
• Hold fast i det vandtætte etui, og sænk det forsigtigt ned i vandet.

Afmontering af det vandtætte kameraetui/vedligeholdelse (17 s. 49)

Vask altid det vandtætte kameraetui i ferskvand efter brug. - Udfør vedligeholdelse på O-ringen.

Hvis der trænger vand ind i det vandtætte kameraetui på grund af uforsigtig brug, kan JVC ikke påtage sig ansvar for eventuelle skader, som måtte opstå på udstyr og materialer inden i etuiet (videokamera, SD-kort mv.) eller for eventuelle udgifter, som du måtte have pådraget dig i forbindelse med fotografering/optagelse af video. Vær derfor forsigtig, når du bruger det vandtætte etui.

Sikkerhedsmæssige forholdsregler

Før brug skal denne enhed testes for at kontrollere, at der ikke er vandlækager.

Læs venligst før brug

Dette vandtætte kameraetui er et præcisionsinstrument, som er udviklet med henblik på at gøre det muligt at optage videoer sikkert under højt vandtryk. Vær særligt påpasselig ved håndtering af enheden før og efter brug som forklaret i denne brugsvejledning.

Alle dele af det vandtætte etui underlægges strenge test under fremstillingsprocessen, og der gennemføres strenge test af de enkelte funktioner under samlingsprocessen. Hver enkelt etui skal desuden bestå inspektion for vandtæthed ved hjælp af højtrykskontrolinstrumenter. Der kan dog opstå skader under transport og distribution eller under oplagring efter køb, så gennemfør altid følgende test for at kontrollere sikkerheden, før du dykker.

Test for brug

Sørg for at gennemføre følgende test, før du dykker.

1. Før kameraet monteres i det vandtætte etui, skal du foretage et dyk med det tomme vandtætte etui og kontrollere, om der er vandlækager.

Lad testen vare 5 eller 6 minutter for at sikre dig, at der ikke er nogen lækager. Sørg for at gennemføre denne test, så kameraet ikke udsættes for risici.

2. Følgende er almindelige årsager til vandlækager:

A. Det vandtætte etui bruges uden brug af O-ringen. B. O-ringen er ikke monteret på det rigtige sted. C. O-ringen er beskadiget eller deform. D. Der er sand, snavs, hår eller andre fremmedlegemer på O-ringen. E. Der er sand, snavs, hår eller andre fremmedlegemer på O-ringens kontaktflade eller på den anden side af låget. F. Den medfølgende strop eller posen med silicagel klemmes inden i etuiet, når låget er lukket.

3. Kontroller, at der ikke er ridser eller revner på det vandtætte etui, hver gang du bruger det.

Det vandtætte etui skal kunne modstå vandtrykket. Gentagen udsættelse for tryk medfører til sidst materialetræthed, hvilket kan medføre beskadigelse af etuiet. Hver gang du bruger det vandtætte kameraetui, skal du på forhånd kontrollere, at der hverken er ridser eller revner i det. Hvis du ofte bruger det vandtætte kameraetui, skal du sørge for at bestille vedligeholdelse i den butik, hvor du købte etuiet. (Vedligeholdelsesarbejde foretages mod et gebyr.)

For at beskytte kameraet og sikre den optimale brug skal du huske på ovennævnte eksempler, når du bruger etuiet.

JVC påtager sig intet ansvar for vandlækage eller skader på enheder inden i det vandtætte etui (kamera, SD-kort mv.), som er opstået som følge af uagtsom brug af produktet. Sørg for at følge de korrekte fremgangsmåder ved brug af det vandtætte kameraetui.

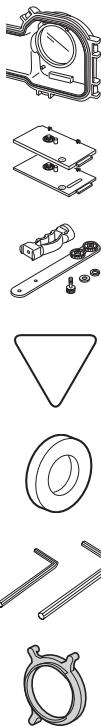

Ekstraudstyr

• Glasrengøringsmiddel (for at forhindre "tildugning")
• Rensevæske (til fjernelse af snavs) Silikonefedt Silikoneklud
• Silicagel (konserveringsmiddel)
• Objektivpapir
• Vatpind
• Strop, 2 O-ringe: 1 ekstra

Bund (A, B): Fastspændingsbunden kan variere, afhængigt af hvilken type kamera du har. - Greb: Lys og vægte, der kan købes i forretninger, kan også fastspændes. - Skruestramningsnøgle - 2 Unbrakonøgler: Stor: til samling af grebet, Lille: spændeåbner - Objektivdæksel: Kun fastspændt til visse typer kameraer.

Vedligeholdelsessæt - sælges separat (varenummer: MG8_MTKIT)

Du kan købe følgende sæt med engangsdele. Kontakt din lokale servicerepræsentant fra JVC.

• O-ring x 2, Silikonefedt (5 g) x 1, Silicagel (konserveringsmiddel) (2 g) x 5
• Objektivpapir (50 ark) x 1

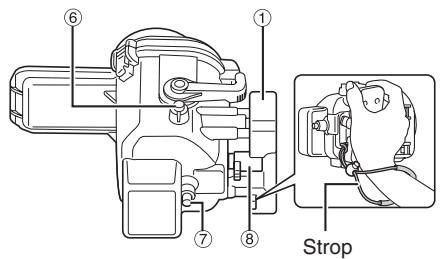

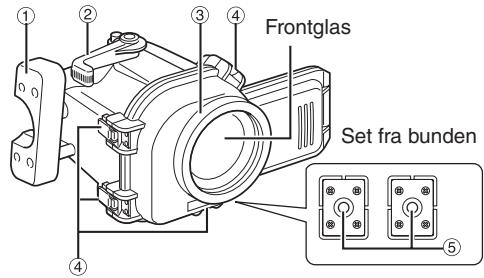

Indeks

① Primært etuigreb:

Monter den medfølgende strop som vist på tegningen ovenfor.

Der kan påsættes filtre (67 mm diameter), som fås i den almindelige detailhandel.

④ Spænder (4 steder):

Forsegl det vandtætte etui.

⑤ Grebmonteringshuller: Du kan montere det medfølgende greb, vægte, som fås i den almindelige handel mv. ⑥ Knap til optagelse af stillbilleder ⑦ Start/stop-knap til videooptagelse ⑧ Afbryder-/tilstandsgreb:

Tænder/slukker for kameraet, eller skifter mellem tilstandene video eller stillbillede.

Forberedelse

Efterse huset for ridser, revner mv.

Kom 2 eller 3 dråber af det medfølgende glasrengøringsmiddel på et stykke objektivpapir eller en ren klud, og aftør den indvendige side af det vandtætte etuis frontglas.

2 Kontroller O-ringen.

Brug den medfølgende dirk til at fjerne O-ringen fra huset.

Check O-ringen, O-ringens kontaktflader og den rille, i hvilken O-ringen passer, for snavs, ridser eller beskadigelse, osv., visuelt og ved at føle med en finger.

3 Kom fedt på O-ringen.

4 Luk det tomme etui (uden monteret kamera).

5 Nedsænk det vandtætte kameraetui i vand, og kontroller, at der ikke er nogen vandlækager.

Montering af kameraet i det vandtætte etui

1 Skub afbryder-/tilstandsgrebet på det vandtætte etui i pilens retning (Ø), og drej det for at låse det (Ø).

Hvis afbryder-/tilstandsgrebet ikke er låst, kan det berøre eller beskadige kameraet, når kameraet sættes i etuiet.

2 Monter bunden korrekt i overensstemmelse med din kameramodel. (s. 49)

• Ret stativfæstet på bunden af kameraet ind med hullerne i etuiets bund, og stram skruen.
• Indsæt batteriet (og et SD-kort, hvis det ønskes) på forhånd.

3 Klargør kameraet (se brugsvejledningen til kameraet).

• Sluk for blitz og lys. (Blitz/lys varierer afhængigt af modellen)
• Sluk for strømmen.
• Det anbefales at sætte apparatet i auto-optagetilstand. Åbn objektivdækslet.

4 Åbn det vandtætte etui.

Hvis det er vanskeligt at åbne spænderne, så brug spændeåbneren, den lille Umbraconøgle.

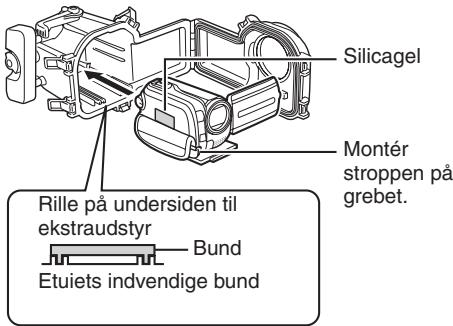

5 Placer kameraet i det vandtætte etui.

Hvis du placerer den medfølgende silicagel mellem kameraet og det vandtætte etui, dugger indersiden af det vandtætte etui ikke til.

For kameraer, der er udstyret med Bund A, skal objektivdækslet monteres.

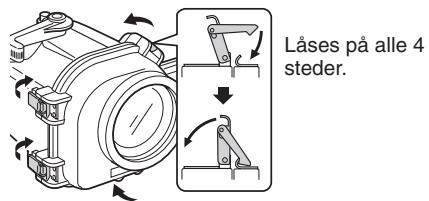

6 Forsegl det vandtætte etui, og pas på båndene.

BEMÆRK

Risikoen for vandlækage er ekstremt høj, hvis O-ringen er snoet, hvis du glemmer at sætte den på, eller hvis noget sidder i klemme i pakningen.

Optagelse af video/stillbilleder

For optagelse

Nedsænk det vandtætte etui med kameraet isat i et badekar eller vandtank med ferskvand.

Øg gradvist den tid, som det vandtætte etui holdes under vandet i, som vist herunder.

Første gang: 5-10 sekunder - Anden gang: 30 sekunder - 1 minut - Tredje gang: 3 minutter - 5 minutter (prøv at betjene grebene og knapperne, mens etuiet er under vand).

BEMÆRK

• Få altid nogen til at holde det vandtætte etui for dig, mens du springer i eller forlader vandet. Hvis der af en eller anden årsag opstår vandlækage, skal du tage kameraets batteri ud. Det kan få kameraet til at eksplodere.

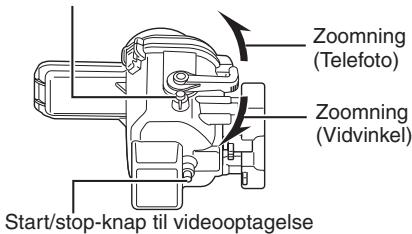

1. Træk i etuiets afbryder-/tilstandsgreb for at udløse låsen og tænde for kameraets strøm.

Drej grebet for at tænde for kameraets strøm. Lysene i kameraets afbryderlampe.

■ Skift mellem video/stillbilleder Skift tilstand ved at dreje grebet.

2. Tryk på start/stopknappen til videooptagelse eller knappen til optagelse af stillbilleder for at påbegynde optagelse. Knap til optagelse af stillbilleder

3. Når du er færdig med at optage, skal du dreje afbryder-/tilstandsgrebet for at afbryde strømmen til kameraet.

Kameraets strømlampe slukkes.

BEMÆRK

Sommetider, på grund af pludselig rystelse eller stød til marinekassen, vil kameraets slagregistreringsfunktion blive aktiveret og slukke for strømmen til kameraet. Når [VIDEO MANAGEMENT FILE IS BROKEN. TO RECORD/PLAYBACK VIDEO, RECOVERY IS REQUIRED. RECOVER?] bliver vist, så tryk på REC tasten for at føre billedet tilbage.

Afmontering af det vandtætte kameraetui/vedligeholdelse

Udfør altid vedligeholdelsesarbejde på det vandtætte etui efter, at du er færdig med at optage. Hvis det vandtætte etui ikke vedligeholdes, dannes der efterhånden snavs på det, hvilket giver utætheder.

1. Vask det vandtætte etui i vand, mens det stadig er forseglet.

Hvis det vandtætte etui er brugt i havvand, anbefaler vi, at det dyppes i ferskvand et øjeblik for at fjerne saltet. - Flyt på knapperne og grebene, mens det vandtætte etui er nedsænket i vand, og skyl saltet ud fra alle revner, riller mv.

2 Tør efter med en tør klud, og lad det vandtætte etui tørre helt.

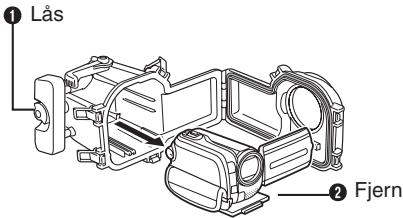

3 Åbn det vandtætte etui, og fjern kameraet.

Aftør også rillen, som O-ringen sidder i, samt den del af etuiet, der havde kontakt med O-ringen, og lad dem tørre.

5 Tør af på den anden side af etuiet med en tør klud.

Kom nogle få dråber rengøringsvæske på indersiden af frontglasset, og aftør det ved hjælp af silikonekluden mv.

BEMÆRK

• Gør du dette, kan det misfarve etuiet og forælde O-ringen hurtigere.
• Ved opbevaring af det vandtætte etui skal afbryder-/tilstandsgrebet låses op.
• Hvis du ikke kan undgå at åbne det vandtætte etui på det sted, hvor du dykker, skal du sørge for, at der ikke drypper vand fra dit hår eller din krop ind i etuiet.

Hvis det ikke er din hensigt at bruge det vandtætte etui i længere tid end en måned, skal du fjerne O-ringen fra det vandtætte etui og komme et tyndt lag af det medfølgende silikonefedt på hele O-ringen. Placer derefter O-ringen i en ren plasticpose, og opbevar den i vedligeholdelsessættet.

O-ringen er en engangsdel. Udskift O-ringen med en ny hvert år.

BEMÆRK

• Når en O-ring genbruges efter opbevaring, skal dens tilstand altid kontrolleres.
• Brug aldrig en O-ring, hvis den er deform (klemt, forvredet), revnet eller beskadiget på anden måde.

Hovedspecifikationer

Maksimumtryk	Vanddybde op til 30 meter
Drift	Strøm til/fra Start/stop-knap til videooptagelse Optagelse af stillbilleder Zoom (telefoto/vidvinkel)
Opdrift	+400 g (med kameraet isat og det medfolgende batteri monteret)
Hovedenhedens mål (B x D x H)	233 mm x 172 mm x 132 mm
Hovedenhedens vægt	Cirka 800 g (ekskl. greb)
Model og bund der skal bruges	Bund A: GZ-MG130 ~ 275 Bund B: GZ-MG555 ~ 575
Filterdiameter	ø 67,0 mm

• Kontroller, at der ikke er snavs, brud eller skader på O-ringen. Påfør altid fedt på O-ringen.

Fastgør den marine kasse på kameraet (s. 65)

• Sørg for, at O-ringen ikke er vredet, og at du ikke glemmer at fastgøre den.

Optagelse af video-/stillbilledfiler (s. 66)

Fastgøres kun til bestemte typer kameraer.

Vedligeholdelsessæt - Sælges separat (delenummer: MG8_MTKIT)

Du kan købe følgende sæt med forbrugsartikler.

Almindeligt tilgængelige filtre (67 mm i diameter) osv. kan fastgøres på.

④ Spænder (4 steder):

Forsegl den marine kasse.

⑤ Fastgørelseshuller for greb: Du kan fastgøre det inkluderede greb eller almindeligt tilgængelige vægte osv. ⑥ Optageknap for stillbillede ⑦ Start/stop-knap for videooptagelse ⑧ Koblingshåndtag for strøm/tilstand:

Hvis strøm-/tilstandshåndtaget ikke er låst, kan det berøre eller skade kameraet, når kameraet sættes i kassen.

Bytt modus ved å rotere håndtaket.

• Ikke etterlat den marine kassen i direkte sollys. Hvis du gjør dette kan det forårsake at kassen avfarges, og kan forårsake at O-ringen forringes hurtigere. Når du lagrer den marine kassen, lås opp koblingshendelen til strøm/modus.
• Hvis du ikke kan unngå å åpne den marine kassen like før du dykker, skal du sørge for at vanndråper fra håret eller kroppen din ikke kommer inn i kassen.

Lagre O-ringen

Hvis du ikke skal bruke den marine kassen over en lengre periode, ta ut O-ringen fra den marine kassen, og påfør et tynt lag med det inkluderte silikonfettet over hele ringen. Når dette er gjort, legg O-ringen i en ren plastpose og lagre den i vedlikeholdssettet.

O-ringen er en forbruksartikkel. Erstatt O-ringen med en helt ny O-ring hvert år.

MERKNADER
