WR-MG88U - Kameratillbehör JVC - Gratis bruksanvisning och manual

Produkttyp	Vattentätt undervattenshus för videokamera
Märke	JVC
Modell	WR-MG88U
Maximalt nedsänkningsdjup	30 meter
Mått (L x B x H)	233 mm x 172 mm x 132 mm
Vikt (utan handtag)	Cirka 800 g
Flytkraft (med videokamera och batteri)	+400 g
Filterdiameter	67 mm
Material i tätningsring	Gummi (reservring medföljer)
Tillgängliga kontroller	Ström/Läge, zoom, fotoutlösare, video start/stopp
Kompatibla modeller	Bas A: GZ-MG130~275; Bas B: GZ-MG555~575
Medföljande tillbehör	Handtag, rem, 2 tätningsringar, kiselgel, silikonfett, linsduk, bomullspinne, rengöringsvätska, mellanlägg, insexnycklar, linsskydd (beroende på modell)
Underhållssats (säljs separat)	Ref. MG8_MTKIT: ringar, fett, gel, duk
Underhåll efter användning	Skölj med sötvatten, rengör ring och spår, torka i skugga
Användningsföreskrifter	Utför ett täthetstest före varje användning; kontrollera ringens skick
Långtidsförvaring (>1 månad)	Ta bort ringen, smörj, lägg i en plastpåse
Byte av tätningsring	Varje år (förbrukningsartikel)

Vanliga frågor - WR-MG88U JVC

Hur testar man husets täthet före användning?

Innan du monterar videokameran, sänk ner det tomma huset i vatten i 5-6 minuter och kontrollera att inget läckage uppstår. Detta test är avgörande för att garantera din utrustnings säkerhet.

Hur ofta ska jag smörja tätningsringen?

Det rekommenderas att applicera det medföljande silikonfettet vid varje användning, efter att ha rengjort ringen och dess spår. Ett tunt lager räcker.

Hur rengör man huset efter användning i havsvatten?

Skölj det stängda huset rikligt med sötvatten, tryck på knapparna och omkopplarna för att avlägsna salt från springorna. Öppna sedan, ta bort videokameran, rengör ringen och spåret, och torka allt i skugga.

När ska jag byta tätningsringen?

Ringen är en förbrukningsartikel: byt den varje år, eller så snart du upptäcker sprickor, deformationer eller förlust av elasticitet. En ny ring medföljer huset.

Är min videokamera kompatibel med detta hus?

Detta hus är kompatibelt med JVC-videokameror som använder bas A (GZ-MG130 till 275) eller bas B (GZ-MG555 till 575). Kontrollera din videokameras modell och använd medföljande motsvarande bas.

Hur fäster man handtaget och extra tillbehör?

Använd den medföljande stora insexnyckeln för att montera huvudhandtaget. Du kan även fästa lampor eller vikter (ingår ej) i avsedda fästhål.

Vad gör man vid imma (kondensation) inuti huset?

För att undvika kondensation, placera en påse med medföljande kiselgel mellan videokameran och huset innan du stänger. Kontrollera även att ringen sitter korrekt.

Hur använder man husets knappar under vatten?

Huset återger huvudkontrollerna: ström/lägesomkopplaren möjliggör på/av och lägesbyte; den röda knappen startar/stoppar videoinspelning; den svarta knappen tar ett foto; zoomratten möjliggör tele/ vidvinkel.

Kan jag använda huset för dykning?

Ja, huset är designat för nedsänkning upp till 30 meters djup. Utför dock alltid ett täthetstest före varje dyk och följ användningsanvisningarna.

Hur förvarar man huset när det inte används?

Om du inte använder det på mer än en månad, ta bort ringen, applicera ett tunt lager fett, lägg den i en ren plastpåse och förvara den i underhållssatsen. Förvara huset torrt och i skugga.

BRUKSANVISNING WR-MG88U JVC

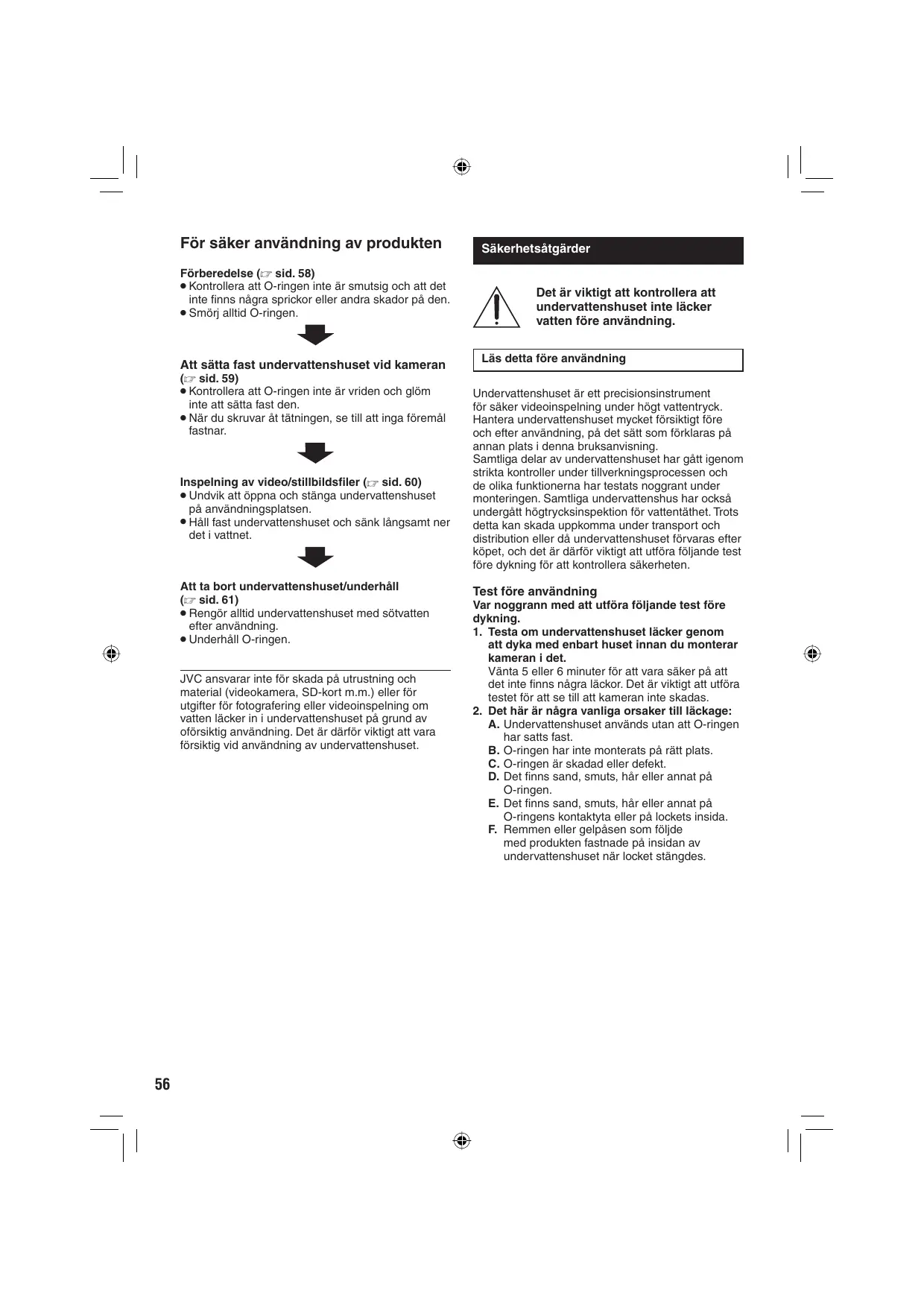

För säker användning av produkten

Förberedelse (F) sid. 58

• Kontrollera att O-ringen inte är smutsig och att det inte finns några sprickor eller andra skador på den. Smörj alltid O-ringen.

Att sätta fast undervattenshuset vid kameran (C) sid. 59

• Kontrollera att O-ringen inte är vriden och glöm inte att sätta fast den. När du skruvar åt tätningen, se till att inga föremål fastnar.

Inspelning av video/stillbildsfiler (C) sid. 60

• Undvik att öppna och stänga undervattenshuset på användningsplatsen.
• Håll fast undervattenshuset och sänk långsamt ner det i vattnet.

Att ta bort undervattenshuset/underdelen (sid. 61)

Rengör alltid undervattenshuset med sötvatten efter användning. Underhåll O-ringen.

JVC ansvarar inte för skada på utrustning och material (videokamera, SD-kort m.m.) eller för utgifter för fotografering eller videoinspelning om vatten läcker in i undervattenshuset på grund av oförsiktig användning. Det är därför viktigt att vara försiktig vid användning av undervattenshuset.

Säkerhetsåtgärder

Det är viktigt att kontrollera att undervattenshuset inte läcker vatten före användning.

Läs detta före användning

Undervattenshuset är ett precisionsinstrument för säker videoinspelning under högt vattentryck. Hantera undervattenshuset mycket försiktigt före och efter användning, på det sätt som förklaras på annan plats i denna bruksanvisning. Samtliga delar av undervattenshuset har gått igenom strikta kontroller under tillverkningsprocessen och de olika funktionerna har testats noggrant under monteringen. Samtliga undervattenshus har också genomgått högtrycksinspektion för vattentäthet. Trots detta kan skada uppkomma under transport och distribution eller då undervattenshuset förvaras efter köpet, och det är därför viktigt att utföra följande test före dykning för att kontrollera säkerheten.

Test före användning

Var noggrann med att utföra följande test före dykning.

1. Testa om undervattenshuset läcker genom att dyka med enbart huset innan du monterar kameran i det. Vänta 5 eller 6 minuter för att vara säker på att det inte finns några läckor. Det är viktigt att utföra testet för att se till att kameran inte skadas.

2. Det här är några vanliga orsaker till läckage:

A. Undervattenshuset används utan att O-ringen har satts fast. B. O-ringen har inte monterats på rätt plats. C. O-ringen är skadad eller defekt. D. Det finns sand, smuts, hår eller annat på O-ringen. E. Det finns sand, smuts, hår eller annat på O-ringens kontaktyta eller på lockets insida. F. Remmen eller gelpåsen som följde med produkten fastnade på insidan av undervattenshuset när locket stängdes.

3. Kontrollera före varje användning att det inte finns några repor eller sprickor på undervattenshuset.

Undervattenshuset måste kunna motstå vattentryck vid användning. Om produkten kontinuerligt utsätts för tryck kan det leda till att tillverkningsmaterialet försvagas, vilket i sin tur kan leda till skador på undervattenshuset. Kontrollera före varje användning att det inte finns några repor eller sprickor på undervattenshuset. Om du använder undervattenshuset ofta bör du rådfråga personalen på inköpsstället om underhåll. (Underhåll kan erbjudas mot ersättning.)

För att skydda kameran och för att den skall kunna användas optimalt är det viktigt att komma ihåg exemplen ovan vid användning av undervattenshuset.

JVC ansvarar inte för vattenläckage eller skada på utrustning inuti undervattenshuset (kamera, SD-kort, m.m.) på grund av oförsiktig användning av produkten. Det är viktigt att noggrant utföra alla åtgärder vid användning av undervattenshuset.

Tillbehör

• Glasrengöringsmedel (för att hindra att glaset "immar igen")
• Rengöringsmedel (för att ta bort smuts) Silikonfett
• Silikonduk
• Silikagel (konserveringsmedel)
• Linsrengöringspapper
• Svabb
• Rem
• 2 O-ringar: 1 reservation
• Undersida (A, B) Fästet kan se ut på olika sätt beroende på vilken kameramodell som du har. Handtag Kommersiellt tillgängliga ljus och vikter kan också monteras.
• Stift
• Skruvnyckel
• 2 sexkantsnycklar Stor: för att montera grepp Liten: spännöppnare Linskydd Endast för vissa kameratyper.

Underhållsutrustning - säljes separat (artikelnummer: MG8_MTKIT)

Det går att köpa följande set med förbrukningsartiklar. Kontakta din närmaste JVC-försäljare.

• O-ringar x 2 Silikonfett (5g)× 1
• Silikagel (konserveringsmedel) (2g) x 5
• Linsrengöringspapper (50 st) x1

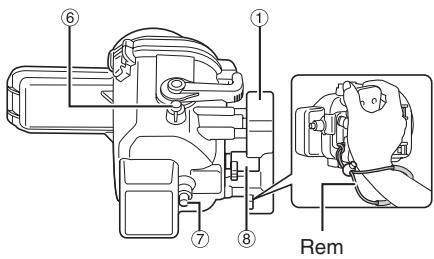

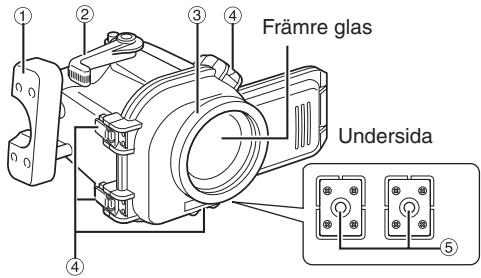

Register

① Handtag på huset:

Remmen sätts fast på det sätt som visas på bilden ovan.

② Zoomreglage ③ Ring:

Filter som köps separat (67 mm i diameter) kan monteras på ringen.

④ Spännen (4 platser):

Förslut undervattenshuset.

⑤ Hål för fastsättning av handtag: Det medföljande handtaget eller balansvikter m.m. som säljs separat kan monteras. ⑥ Stillbildsknapp ⑦ Start-/stoppknapp för videoinspelning ⑧ Strömbrytarspak:

För att slå på/av kameran eller växla mellan video- och stillbildsläge.

Förberedelse

Kontrollera att det inte finns några repor, sprickor eller liknande på höljet.

Droppa 2 eller 3 droppar av glasrengöringsmedlet (inkluderat) på ett linsrengöringspapper eller en ren trasa och torka av insidan av undervattenshusets främre glas.

2 Kontrollera O-ringen.

Använd stiftet (inkluderat) för att ta bort O-ringen från höljet.

Kontrollera visuellt och genom att röra med fingret att O-ringen, O-ringens kontaktyta och skåran som O-ringen skall fästas i inte är smutsig, har några repor eller andra skador.

3 Smörj O-ringen och sätt fast den igen. 4 Stäng det tomma undervattenshuset (utan någon kamera inuti).

5 Sänk ner undervattenshuset under vatten och kontrollera att det inte finns några läckor.

Att sätta fast undervattenshuset vid kameran

1 För undervattenshusets strömbrytarspak i pilens riktning (0) och vrid spaken för att låsa fast den (2).

Om strömbrytarspaken inte är låst kan den komma i kontakt med kameran eller skada den när kameran monteras i huset.

• För stativhålet på kamerans undersida i linje med hålet på undervattenshusets undersida och skruva åt skruven. Sätt i batteriet (och sätt i ett SD-kort om så krävs) innan.

3 Ställ in kameran (se kamerans bruksanvisning).

• Stäng av blixten och lampan. (Om blixt eller lampa finns beror på kameramodellen.) Stäng av kameran.
• Det rekommenderas att autoinspelningsläget ställs in.
• Öppna linsskyddet.

4 Öppna undervattenshuset.

Om det är svårt att öppna spännena kan du använda spännöppnaren.

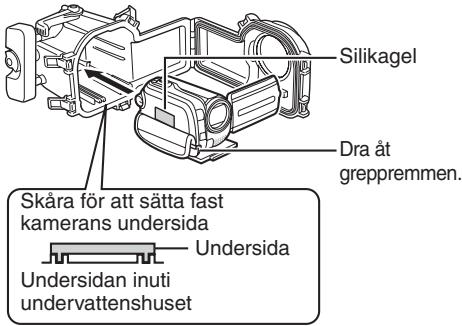

5 Sätt in kameran i undervattenshuset.

Applicering av silikagel (inkluderat) mellan kameran och undervattenshuset hindrar insidan av huset från att imma igen.

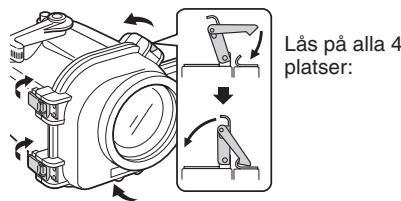

6 Förslut undervattenshuset och sätt fast handtagen.

ANMÄRKNING

Det är stor risk att undervattenshuset läcker om O-ringen är vriden, om du glömmer att sätta fast den eller om något fastnar i tätningen.

Inspelning av video/stillbildsfiler

Före inspelning

Sänk ner undervattenshuset med kameran inuti i ett badkar eller en vattenbehållare fylld med sötvatten. Öka gradvis tiden som undervattenshuset hålls under vatten på det sätt som anges nedan.

Första gången: 5-10 sekunder. Andra gången: 30 sekunder till 1 minut. Tredje gången: 3-5 minuter (prova att vända spakarna och knapparna medan undervattenshuset är under vatten).

ANMÄRKNINGAR

• Låt alltid någon hålla undervattenshuset åt dig när du dyker i eller kliver upp ur vattnet.
• Ta bort kamerabatteriet om en läcka uppstår. Det kan göra att kameran exploderar.

1 Lås upp med undervattenshusets strömbrytarspak och sätt på kameran.

Vrid spaken för att sätta på kameran. Kamerans strömlampa tänds.

Växling mellan video- och stillbildsläge. Växla inställningsläge genom att vrida på spaken.

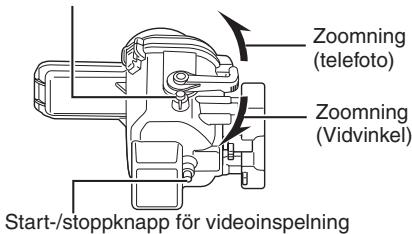

2 Börja inspelningen genom att trycka på start-/stoppknappen för videoinspelning eller stillbildsknappen.

Stillbildsknapp

3 Vrid efter avslutad inspelning strömbrytarspaken för att stänga av kameran.

Kamerans strömlampa slocknar.

ANMÄRKNING

Ibland, på grund av plötsliga skakningar eller stötar på undervattenshuset, kan kamerans funktion för detektering av fall utlösas och stänga av strömmen till kameran.

När [VIDEO MANAGEMENT FILE IS BROKEN. TO RECORD/PLAYBACK VIDEO, RECOVERY IS REQUIRED. RECOVER?] visas trycker du på REC-knappen för att återställa filen.

Att ta bort undervattenshuset/underhåll

Utför alltid underhåll på undervattenshuset efter avslutad inspelning. Om underhåll inte utförs på undervattenshuset kommer smuts att ansamlas på huset och orsaka vattenläckor.

1 Rengör undervattenshuset med vatten medan det fortfarande är förslutet.

• Om undervattenshuset använts i havsvatten, rekommenderas att huset sänks ner i sötvatten en stund för att avlägsna salt. Rör på knappar och spakar medan undervattenshuset är under vatten för att avlägsna salt från hål och skåror m.m.

2 Torka av vattnet med en torr trasa och låt undervattenshuset torka helt.

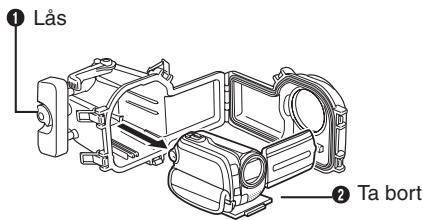

3 Öppna undervattenshuset och ta ut kameran.

4 Ta bort O-ringen och torka bort eventuellt salt och annat som fastnat på den.

Torka också av skåran som O-ringen sattes fast i och den del av undervattenshuset som var i kontakt med O-ringen. Låt dem därefter torka.

5 Torka av insidan av undervattenshuset med en torr trasa.

Droppa ett par droppar av rengöringsmedlet på insidan av undervattenshusets främre glas, och torka bort dem med silikonduken.

ANMÄRKNINGAR

• Låt inte undervattenshuset ligga i direkt solsken. Det skulle kunna missfärga höljet och göra att O-ringen förslits snabbare.
• Lås upp strömbrytarspaken vid förvaring av undervattenshuset.
• Om du måste öppna undervattenshuset vid dykplatsen är det viktigt att det inte droppar vatten på huset, t.ex. från din hatt eller din kropp.

Förvaring av O-ringen

Om du inte tänker använda undervattenshuset på över en månad ska du ta bort O-ringen, smörja in hela O-ringen med silikonfett. Lägg därefter O-ringen i en ren plastpåse och förvara den tillsammans med underhållsutrustningen.

O-ringen kan bytas ut. Ersätt O-ringen med en ny O-ring varje år.

ANMÄRKNINGAR

• När du använder O-ringen igen efter en tids förvaring, kontrollera alltid att den är i gott skick.
• Använd aldrig O-ringen om den är deformerad (klämd eller böjd) eller skadad på något sätt.

Huvudspecifikationer

Maxtryck	Vattenät till 30 meter
Funktioner	Strömbrytare på/av Start-/stopkapp För videoinspelning Stillbildinspelning Zoom (telefoto/vidvinkel)
Bärighet	+400 g (med kameran i och bifogat batteripaket isatt)
Huvudenhetens dimensioner (B x D x H)	233 mm x 172 mm x 132 mm
Huvudenhetens vikt	Ca 800 g (utan handtag)
Tillämplig modell och bas att använda	Undersida A: GZ-MG130 ~ 275 Undersida B: GZ-MG555 ~ 575
Filterdiameter	ø 67,0 mm

Applicera 2 eller 3 droppar av glasrengöraren som ingår på en av linservetterna eller rengöringsduken, och torka av insidan av marinhusets frontglas.

2 Kontrollera O-ringen.

Inspelning av video-/stillbildsfiler

Före inspelning

Sänk ner marinhuset i vatten med kameran monterad i ett badkar eller en vattentank fylld med vatten.
