Termék típusa	Víz alatti kamera tok vízálló
Márka	JVC
Modell	WR-MG88U
Maximális merülési mélység	30 méter
Méretek (H x Sz x M)	233 mm x 172 mm x 132 mm
Súly (fogantyú nélkül)	Körülbelül 800 g
Felhajtóerő (kamerával és akkumulátorral)	+400 g
Szűrő átmérő	67 mm
Tömítés anyaga	Gumi (pót tömítés mellékelve)
Elérhető vezérlések	Be-/Kikapcsolás/Üzemmód, zoom, fénykép exponáló, videó indítás/leállítás
Kompatibilis modellek	A alap: GZ-MG130~275 ; B alap: GZ-MG555~575
Tartozékok	Fogantyú, pánt, 2 tömítés, szilikagél, szilikonzsír, lencsetörlő, fültisztító, tisztítófolyadék, közvetítő, hatlapú kulcsok, lencsevédő (modelltől függően)
Karbantartó készlet (külön megvásárolható)	Ref. MG8_MTKIT: tömítések, zsír, gél, törlőkendő
Használat utáni karbantartás	Öblítse le édesvízzel, tisztítsa meg a tömítést és a hornyot, szárítsa napfénytől védve
Használati óvintézkedések	Minden használat előtt végezzen tömítési tesztet; ellenőrizze a tömítés állapotát
Hosszabb tárolás (>1 hónap)	Távolítsa el a tömítést, kenje be zsírral, helyezze műanyag zacskóba
Tömítés cseréje	Évente (fogyóeszköz)

Gyakran ismételt kérdések - WR-MG88U JVC

Hogyan teszteljem a tok vízszigetelését használat előtt?

Mielőtt rögzítené a kamerát, merítse üresen a tokot vízbe 5-6 percre, és ellenőrizze, hogy nem szivárog. Ez a teszt elengedhetetlen a felszerelés biztonságához.

Milyen gyakran kell zsíroznom a tömítést?

Javasolt minden használatkor felvinni a mellékelt szilikonzsírt, miután megtisztította a tömítést és a hornyot. Elegendő egy vékony réteg.

Hogyan tisztítsam a tokot tengeri vízben való használat után?

Zárt tokot öblítse le bőven édesvízzel, miközben működteti a gombokat és kapcsolókat, hogy eltávolítsa a sót a résekből. Ezután nyissa ki, vegye ki a kamerát, tisztítsa meg a tömítést és a hornyot, majd szárítsa meg mindent napfénytől védve.

Mikor kell kicserélnem a tömítést?

A tömítés fogyóeszköz: évente cserélje, vagy amint repedéseket, deformációt vagy rugalmasságvesztést észlel. Új tömítés jár a tokhoz.

A kamerám kompatibilis ezzel a tokkal?

Ez a tok kompatibilis az A alapot (GZ-MG130–275) vagy B alapot (GZ-MG555–575) használó JVC kamerákkal. Ellenőrizze kamerája modelljét, és használja a mellékelt megfelelő alapot.

Hogyan rögzítsem a fogantyút és a további tartozékokat?

Használja a mellékelt nagy hatlapú kulcsot a fő fogantyú összeszereléséhez. További lámpákat vagy súlyokat (nem tartozék) is rögzíthet a kialakított rögzítőfuratokba.

Mit tegyek, ha páralecsapódás (kondenzáció) jelenik meg a tok belsejében?

A kondenzáció elkerülése érdekében helyezze a mellékelt szilikagél tasakot a kamera és a tok közé a lezárás előtt. Ellenőrizze azt is, hogy a tömítés megfelelően van-e a helyén.

Hogyan használjam a tok gombjait víz alatt?

A tok reprodukálja a fő vezérlőket: a Be-/Kikapcsoló/Üzemmód kapcsoló be-/kikapcsol és üzemmódot vált; a piros gomb indítja/állítja a videófelvételt; a fekete gomb fényképet készít; a zoom kerék teleobjektív/nagylátószög váltást tesz lehetővé.

Használhatom a tokot búvárkodáshoz?

Igen, a tok 30 méteres mélységig vízálló. Azonban minden merülés előtt végezzen tömítési tesztet, és kövesse a használati utasításokat.

Hogyan tároljam a tokot, ha nem használom?

Ha több mint egy hónapig nem használja, vegye ki a tömítést, kenje be vékonyan zsírral, tegye tiszta műanyag zacskóba, és tárolja a karbantartó készletben. Tartsa a tokot száraz, napfénytől védett helyen.

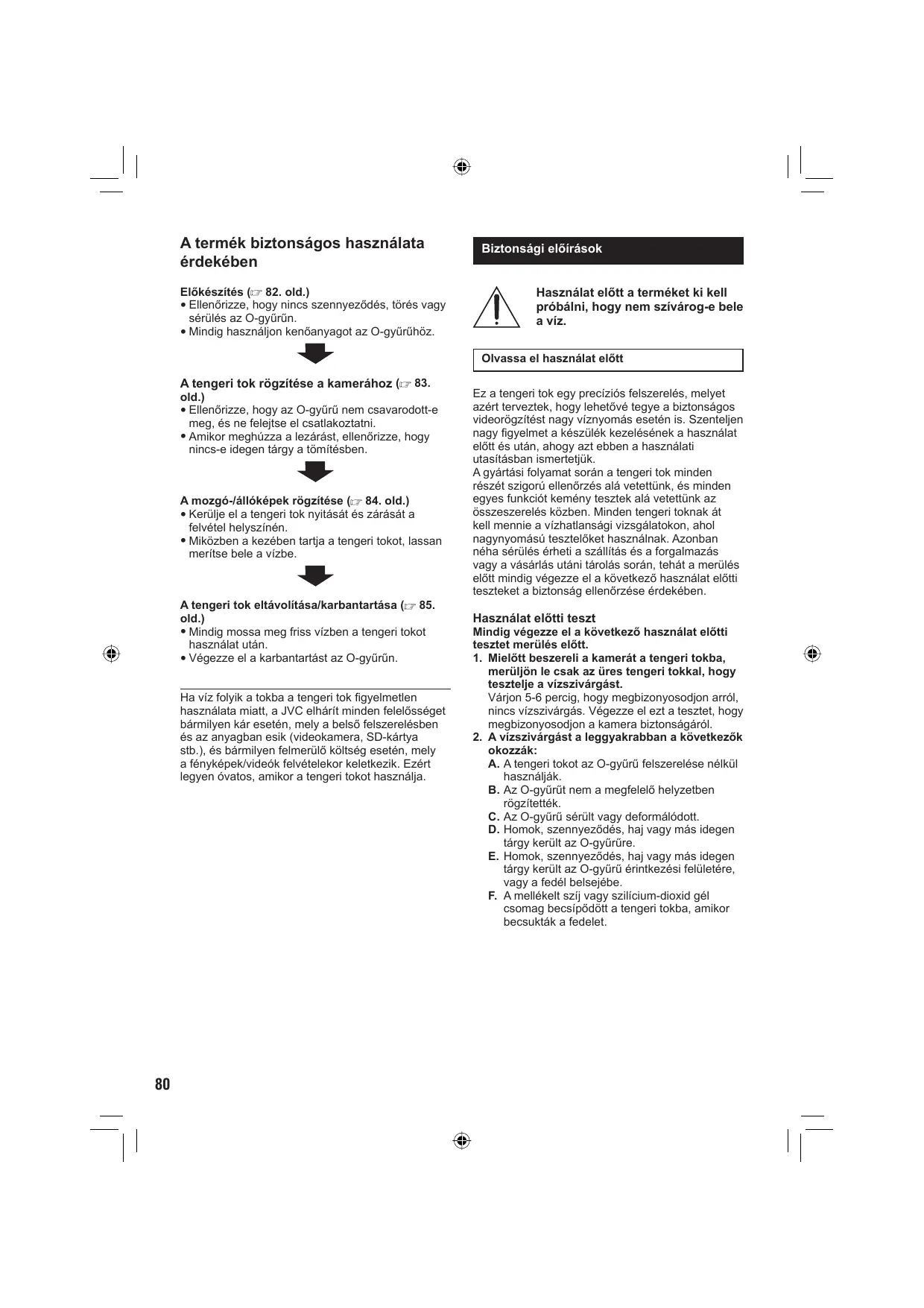

HASZNÁLATI ÚTMUTATÓ WR-MG88U JVC

A termék biztonságos használata érdekében

Előkészítés (82. old.)

Ellenőrizze, hogy nincs szennyeződés, törés vagy sérülés az O-gyűrűn. - Mindig használjon kenőanyagot az O-gyűrűhöz.

A tengeri tok rögzítése a kamerához (83. old.)

• Ellenőrizze, hogy az O-gyűrű nem csavarodott-e meg, és ne felejtse el csatlakoztatni.
• Amikor meghúzza a lezárást, ellenőrizze, hogy nincs-e idegen tárgy a tömítésben.

A mozgó-/állóképek rögzítése (84. old.)

Kerülje el a tengeri tok nyitását és zárását a felvétel helyszínén. - Miközben a kezében tartja a tengeri tokot, lassan merítse bele a vízbe.

A tengeri tok eltávolítása/karbantartása (85. old.)

• Mindig mossa meg friss vízben a tengeri tokot használat után. Végezze el a karbantartást az O-gyűrűn.

Ha víz folyik a tokba a tengeri tok figyelmetlen használata miatt, a JVC elhárít minden felelősséget bármilyen kár esetén, mely a belső felszerelésben és az anyagban esik (videokamera, SD-kártya stb.), és bármilyen felmerülő költség esetén, mely a fényképek/videófelvételek készítésekor keletkezik. Ezért legyen óvatos, amikor a tengeri tokot használja.

Biztonsági előírások

Használat előtt a terméket ki kell próbálni, hogy nem szivárog-e bele a víz.

Olvassa el használat előtt

Ez a tengeri tok egy precíziós felszerelés, melyet azért terveztek, hogy lehetővé tegye a biztonságos videórögzítést nagy víznyomás esetén is. Szenteljen nagy figyelmet a készülék kezelésének a használat előtt és után, ahogy azt ebben a használati útmutatóban ismertetjük.

A gyártási folyamat során a tengeri tok minden részét szigorú ellenőrzés alá vetettük, és minden egyes funkciót kemény teszteknek vetettünk alá az összeszerelés közben. Minden tengeri toknek át kell mennie a vízhatlansági vizsgálatokon, ahol nagynyomású tesztelőket használunk. Azonban néha sérülés érheti a szállítás és a forgalmazás vagy a vásárlás utáni tárolás során, tehát a merülés előtt mindig végezze el a következő használat előtti teszteket a biztonság ellenőrzése érdekében.

Használat előtti teszt

Mindig végezze el a következő használat előtti tesztet merülés előtt.

1. Mielőtt beszereli a kamerát a tengeri tokba, merüljön le csak az üres tengeri tokkal, hogy tesztelje a vízszivárgást.

Várjon 5-6 percig, hogy megbizonyosodjon arról, nincs vízszivárgás. Végezze el ezt a tesztet, hogy megbizonyosodjon a kamera biztonságáról.

2. A vízszivárgást a leggyakrabban a következők okozzák:

A. A tengeri tokot az O-gyűrű felszerelése nélkül használják. B. Az O-gyűrűt nem a megfelelő helyzetben rögzítették. C. Az O-gyűrű sérült vagy deformálódott. D. Homok, szennyeződés, haj vagy más idegen tárgy került az O-gyűrűre. E. Homok, szennyeződés, haj vagy más idegen tárgy került az O-gyűrű érintkezési felületére, vagy a fedél belsejébe. F. A mellékelt szíj vagy szilikon-dioxid gél csomag becsípődött a tengeri tokba, amikor becsukták a fedelet.

3. Ellenőrizze minden alkalommal, amikor használja, hogy nincs karcolás vagy repedés a tengeri tokon.

A tengeri toknek ellen kell állnia a víz nyomásának használat közben. Ha többször is kiteszik a nyomás hatásának, akkor egy idő után az anyag elkerülhetetlenül elfárad, amely a tengeri tok sérüléséhez vezet. Minden alkalommal, amikor használja a tengeri tokot, előre ellenőrizze, hogy nincsenek karcok és repedések a tokon. Ha gyakran használja a tengeri tokot, vegye igénybe a karbantartási szolgáltatást a vásárlás helyén. (A karbantartásért díjat kell fizetni.)

A kamera védelme érdekében és az optimális használat biztosítása érdekében tartsa be a fenti példákat, amikor használja a tengeri tokot.

A JVC semmilyen felelősséget nem vállal a termék óvatlan használatából eredő vízszivárgás, vagy a tengeri tokban található eszköz (kamera, SD-kártya stb.) sérülése esetén. Mindig kövesse a helyes eljárásokat, amikor használja a tengeri tokot.

Tartozékok

• Üvegtisztító (hogy elkerülje a "párásodást") Tisztító folyadék (a szennyeződés eltávolításához)
• Szilikon kenőanyag
• Szilikon kendő
• Szilícium-dioxid gél (védőszer), lencse selyempapír, törlőruha, szíj
• 2 O-gyűrű : 1 tartalék
• Bázis (A, B)
• A bázis rögzítő eltérő a kamera típusától függően. Markolat: A kereskedelemben kapható fényforrások és súlyok is csatlakoztathatók.
• Pecek, csavar, szorítókulcs, 2 imbuszkulcs. Nagy: a markolat felszereléséhez. Kicsi: a kapocs nyitásához. Lencseárnyékoló: csak bizonyos kamerákhoz rögzíthető.

Karbantartó készlet - Külön vásárolható meg (Termékszám: MG8_MTKIT)

A következő egyszer használható kiegészítőket vásárolhatja meg. Vegye fel a kapcsolatot a helyi JVC szerviz képviselőjével.

O-gyűrű 2 db - Szilikon kenőanyag (5 g) 1 db - Szilícium-dioxid gél (védőszer) (2 g) 5 db Lencse selyempapír (50 lap) 1 db

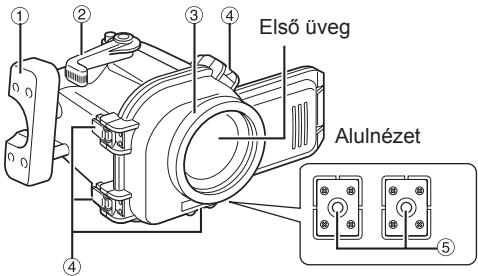

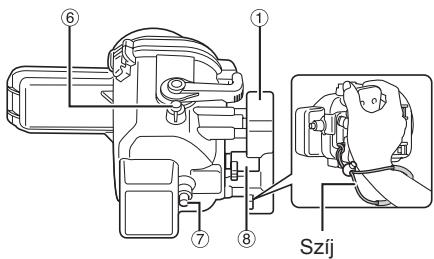

A tok részei

① Fóburkolat markolat:

Csatlakoztassa a mellékelt szíjat úgy, ahogy a fenti ábra mutatja.

② Zoom kar ③ Gyűrű:

A kereskedelemben kapható szűrők (67 mm átmérő) stb. csatlakoztathatók.

④ Bilincsek (4 helyen):

Lezárják a tengeri tokot.

⑤ Markolat csatlakozó nyílások: Csatlakoztathatja a mellékelt markolatot, vagy a kereskedelemben kapható súlyokat stb. ⑥ Állókép-rögzítőgomb ⑦ Videofelvétel start/stop gomb ⑧ Tápellátás/üzemmód kapcsolókar: Be-/kikapcsolja a kamerát, vagy vált a videó és az állókép üzemmód között.

Előkészítés

Vizsgálja meg a fóburkolatot a karcolások, repedések stb. miatt.

Csepegtessen 2-3 cseppet a mellékelt üvegtisztítóból egy lencsetisztítóra vagy egy tiszta kendőre, és törölje le a tengeri tok első üvegének belső oldalát.

2 Ellenőrizze az O-gyűrűt.

A mellékelt pecekkel távolítsa el az O-gyűrűt a fóburkolatból.

Ellenőrizze szemmel és az ujjával az O-gyűrűt, az O-gyűrűcsatlakozás felületét, és a hornyot, melyben az O-gyűrű fekszik, szennyeződés, karcolás, sérülés stb. után kutatva.

3 Tegyen kenőanyagot az O-gyűrűre, és helyezze vissza. 4 Zárja be az üres tengeri tokot (kamera nélkül).

5 Tegye a tengeri tokot vízbe, és ellenőrizze, hogy nem szivárog-e a víz.

A tengeri tok rögzítése a kamerához

1 Húzza a tápellátás/üzemmód kapcsolókart a tengeri token a nyíl irányába (①), és forgassa el a rögzítéshez (②).

Ha a tápellátás/üzemmód kapcsolókart nem rögzíti, akkor hozzáérhet vagy megsérülhet a kamera, amikor a kamerát beteszi a tokba.

2 Csatlakoztassa a bazist az ön kamerájának megfelelő módon. (85. old.)

Helyezze egy vonalba a kamera alján található állványcsavar nyílását a tok bázisnyílásaival, és húzza meg a csavart. - Ez előtt helyezze be az akkumulátort (és szükség esetén az SD-kártyát).

3 A kamera beállítása (olvassa el a kamera használati utasítását).

• Kapcsolja ki a vakut és a világítást. (A vaku/világítás megjelenése a modelltől függ.)
• Kapcsolja ki a kamerát.
• Ajánlatos az automatikus felvételi módot beállítani. Nyissa ki a lencsevédőt.

4 Nyissa ki a tengeri tokot.

Ha nehéz a csatot kinyitni, használja a csatnyitót.

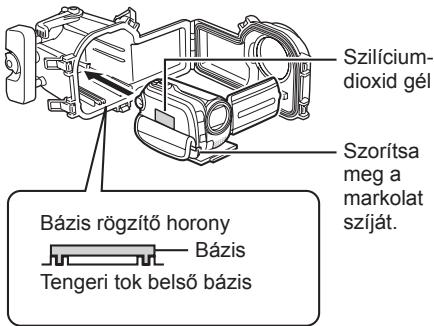

5 Helyezze be a kamerát a tengeri tokban.

Helyezze be a mellékelt szilícium-dioxid gélt a kamera és a tengeri tok közé, amely megakadályozza, hogy pára képződjön a tengeri tokban.

Az A bázisú kamerákhoz csatlakoztassa a lencseárnyékolót.

6 Zárja le a tengeri tokot, és csatlakoztassa a markolatokat.

Zárja le mind a négy helyen.

MEGJEGYZÉS

A vízszivárgás kockázata különösen nagy, ha az O-gyűrű megcsavarodott, ha elfelejtette behelyezni, vagy ha valami becsípődött a szigetelésbe.

A mozgó-/állóképek rögzítése

Teendők a felvétel előtt

Merítse a tengeri tokot a kamerával együtt friss vízzel teli fürdőkádba vagy egy víztartályba. Az alábbiak szerint fokozatosan növelje az időt, ameddig a tengeri tokot alámeríti.

• Először: 5-10 másodperc
• Másodszor: 30 másodperc - 1 perc
• Harmadszor: 3 perc - 5 perc (próbálja meg működtetni a karokat és gombokat, miközben a tengeri tok a víz alatt van).

MEGJEGYZÉS

• Mindig tartsa valaki az Ön számára a tengeri tokot, amikor lemerül, vagy kijön a vízből.
• Ha valamilyen okból vízszivárgást észlel, távolítsa el a kamera akkumulátorát. Ez a kamera felrobbanását okozhatja.

1. Húzza meg a tengeri tok tápellátás/üzemmód kapcsolókarját, hogy kiengedje a zárolást, és bekapcsolja a kamerát.

Forgassa a kart a kamera bekapcsolásához. A kamera tápellátás lámpája világít.

Váltás a mozgó- és állókép üzemmódok között. A kar forgatásával válthatja az üzemmódot.

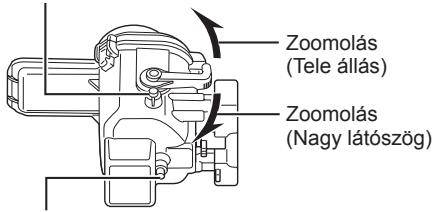

2. Nyomja meg a videofelvétel start/stop gombját, vagy az állókép rögzítése gombot a felvétel elkezdéséhez.

Állókép-rögzítő gomb

Videofelvétel start/stop gomb

3. Ha befejezte a felvételt, forgassa el a tápellátás/üzemmód kapcsolókat, hogy kikapcsolja a kamerát.

A kamera tápellátásának lámpája kialszik.

MEGJEGYZÉS

Néha a tengeri tokot érő rázkódás vagy lökés hatására a kamera leejtés érzékelő funkciója kikapcsolja a kamerát. Ha a [VIDEO MANAGEMENT FILE IS BROKEN. TO RECORD/PLAYBACK VIDEO, RECOVERY IS REQUIRED. RECOVER?] üzenet jelenik meg, nyomja meg a REC gombot a fájl visszaállításához.

A tengeri tok eltávolítása/karbantartása

Mindig végezzen karbantartást a tengeri tokon a felvétel befejezése után. Ha nem végez karbantartást a tengeri tokon, akkor a szennyeződés összegyűlik rajta, ami vízszivárgást okoz.

1. Mossa meg vízben a tengeri tokot zárt állapotában.

Ha a tengeri tokot tengerben használta, ajánlatos a tengeri tokot egy ideig friss vízbe meríteni, hogy eltávolítsa a sót. - Mozgassa a gombokat és a karokat, miközben a tengeri tok alá van merítve, és öblítse ki a sós vizet a mélyedésből és horonyból stb.

2. Törölje le a vizet egy száraz kendővel, és hagyja, hogy a tengeri tok teljesen kiszáradjon.

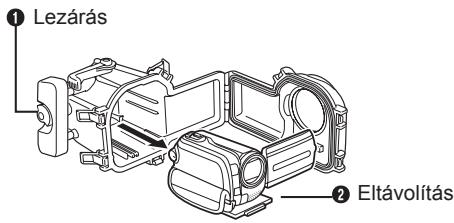

3. Nyissa ki a tengeri tokot, és távolítsa el a kamerát.

4. Távolítsa el az O-gyűrűt, és törölje le a sót, homokot és minden más törmeléket.

Szintén törölje meg azt a hornyot, melyben az O-gyűrű fekszik, és a tengeri tok azon részét, amely kapcsolatba kerül az O-gyűrűvel, és hagyja megszáradni azokat.

5. Törölje meg a tengeri tok belsejét egy száraz kendővel.

Csepegtessen néhány cseppet a tisztító folyadékból az első üveg felületére, és törölje le egy szilikon kendő stb. használatával.

MEGJEGYZÉS

• Ne hagyja a tengeri tokot közvetlen napfényen. Ez a burkolat színváltozását, és az O-gyűrű gyors elhasználódását okozhatja.
• A tengeri tok tárolásakor lazítsa meg a tápegység/üzemmód kapcsolókat.
• Ha nem tudja elkerülni a tengeri tok kinyitását a merülés helyszínén, akkor vigyázzon arra, hogy a hajóról vagy a testéről ne csepegjen víz a tokba.

Az O-gyűrű tárolása

Ha több mint 1 hónapig nem fogja használni a tengeri tokot, távolítsa el az O-gyűrűt a tengeri tokból, és vonja be vékonyan a mellékelt szilikon kenőanyaggal az egész O-gyűrűt. Ezután helyezze az O-gyűrűt egy tiszta műanyag tasakba, és tárolja a karbantartási csomag dobozában.

Az O-gyűrű fogyóeszköz. Cserélje ki az O-gyűrűt egy vadonatújra minden évben.

MEGJEGYZÉS

• Ha tárolás után újra használja az O-gyűrűt, mindig ellenőrizze az O-gyűrű állapotát.
• Soha ne használja az O-gyűrűt, ha deformálódott (összenyomódott, összetekeredett), repedezett vagy bármilyen módon megsérült.

Főbb műszaki adatok

Maximális nyomás	Legfeljebb 30 méteres vizmělység
Müveletek	Üzekapcsoló (Be/Ki) Videofelvétel start/stop Állokép rógztêtes Zoom (telefotó/nagy látoszög)
Felhajtóerő	+400 g (beszerelt kamerával és a mollékelt akumulátorral)
A fǒegység méretei (sz x m x m)	233 mm x 172 mm x 132 mm
Fǒegység tõmege	Kb. 800 g (markolat nélkül)
Az alkalmazható modell és bázisz	A bázis: GZ-MG130 ~ 275 B bázis: GZ-MG555 ~ 575
Szürő átmörő	ø 67,0 mm

A kamera tokja nyitott vagy zárt állapotban van a felvétel helyén. A tokot óvatosan kell kezelni, és a felvétel helyén kell tartani.

A tok eltávolítása a víz alatti felvételhez / karbantartás (91. oldal)

A víz alatti felvételhez használt tokot használat után feltétlenül öblítse le tiszta vízben. Gondoskodjon a tömítőgyűrű karbantartásáról.

A JVC nem vállal felelősséget a belső berendezések vagy anyagok (videokamera, SD-kártyák stb.) sérüléséért, amelyek a tokba behatoló víz miatt keletkeznek, ha a tokot nem megfelelően kezelték, valamint az ebből eredő fénykép-/videóanyag-sérülésekért sem. Ezért kérjük, óvatosan bánjon a víz alatti felvételhez használt tokkal.

Óvintézkedések

Használat előtt ellenőrizze a tokot, hogy nincs-e rajta vízszivárgás.

Használat előtti ellenőrzés

A víz alatti felvételhez használt tok egy vízálló eszköz, amely lehetővé teszi a videofelvételt nagy víznyomású körülmények között. Kérjük, legyen óvatos a tok kezelésekor használat előtt és után, ahogyan az ebben az útmutatóban le van írva. A tok minden egyes részét szigorú ellenőrzésnek vetik alá a gyártás során, és a vízálló funkciókat alapos teszteknek vetik alá az összeszerelés során. Ezenkívül minden víz alatti felvételhez használt tokot vízzárósági ellenőrzésnek vetnek alá nagy nyomású víztesztekkel. Mivel azonban a tok véletlenül megsérülhet a szállítás és a forgalmazás során, vagy a vásárlás utáni tárolás közben, a víz alá merítés előtt mindig el kell végezni az előzetes ellenőrzést, az alábbiak szerint.

Előzetes ellenőrzés: Ne felejtse el elvégezni a következő előzetes ellenőrzést a víz alá merítés előtt.

1. Mielőtt a kamerát a víz alatti felvételhez használt tokba szerelné, győződjön meg arról, hogy nincs vízszivárgás, és a tokot szárazon ellenőrizze.

Várjon 5-6 percet, hogy megbizonyosodjon arról, hogy nincs szivárgás. Ne felejtse el elvégezni ezt az ellenőrzést. Ez garantálja a kamera biztonságát.

2. Az alábbiakban felsoroljuk a vízszivárgás néhány gyakori okát:

A. A víz alatti felvételhez használt tokot tömítőgyűrű nélkül használják. B. A tömítőgyűrű nincs megfelelően rögzítve. C. A tömítőgyűrű sérült vagy deformálódott. D. Homok, szennyeződés, haj vagy más idegen anyag került a tömítőgyűrűre. E. Homok, szennyeződés, haj vagy más idegen anyag került a tömítőgyűrűvel érintkező felületre vagy a fedélre. F. A tok fedelének lezárásakor a víz alatti felvételhez használt tokhoz mellékelt tasak vagy csipesz nem lett megfelelően használva.
