Producttype	Panoramische statief voor camcorder
Merk	JVC
Model	CU-PC1SEU
Afmetingen (L x H x D)	113 x 67 x 107 mm (inclusief camcorderplaat)
Gewicht	Ongeveer 225 g (zonder batterij)
Netvoeding	Netadapter DC 5,2 V / 1,0 A (AC-V11U, AC-V10E of AC-V10M)
Batterijvoeding	2 alkaline AA-batterijen (LR6) of 2 oplaadbare Ni-MH-batterijen (HR6) 1,2 V
Stroomverbruik	0,8 W (nominale stroom 1,0 A met adapter)
Horizontale beweging	Ongeveer 90° (elektrisch)
Kanteling	Ongeveer 20° (handmatig)
Batterijduur	Ongeveer 6 uur (met alkalinebatterijen)
Bedrijfstemperatuur	5 °C tot 40 °C
Opslagtemperatuur	-20 °C tot 50 °C
Bedrijfsvochtigheid	35 % tot 80 % RV
Meegeleverde accessoires	Netadapter, camcorderplaat, bedieningskabel, instructies
Aanbevolen batterijtype	Alkaline AA (LR6) of oplaadbare Ni-MH (HR6)
Onderhoud	Reinigen met een droge doek; geen oplosmiddelen gebruiken
Veiligheid	Open de behuizing niet, vermijd water en overmatige hitte
Onderdelen en repareerbaarheid	Geen door de gebruiker te repareren onderdelen; neem contact op met een JVC-dealer
Conformiteit	FCC Klasse B, NMB-003 Canada, Europese richtlijnen

Veelgestelde vragen - CU-PC1SEU JVC

Hoe sluit ik de panoramische statief aan op mijn camcorder?

Sluit de bedieningskabel aan op de AV-aansluiting van de camcorder. Bevestig de camcorderplaat aan het statiefmontagegat van de camcorder en bevestig de plaat vervolgens op de panoramische statief. Raadpleeg voor meer details de instructies van de camcorder.

Welk type batterijen moet ik gebruiken voor de statief?

Gebruik twee alkaline AA-batterijen (LR6) of twee oplaadbare nikkel-metaalhybride batterijen maat AA (HR6) van 1,2 V. Gebruik geen andere batterijtypen.

Het stroomlampje knippert, wat moet ik doen?

Het lampje knippert tijdens de positie-aanpassing, als er geen camcorder is aangesloten of als de aanpassing is mislukt. Controleer de aansluitingen en zorg ervoor dat de bedieningskabel correct is aangesloten. Als het probleem aanhoudt, verwijder en plaats de batterijen opnieuw of haal de netadapter los en sluit deze opnieuw aan.

Hoe reinig ik de statief?

Reinig de statief met een droge, zachte doek. Gebruik geen oplosmiddelen, chemicaliën of schurende doeken. Voorkom dat er water of vloeistoffen in het apparaat komen.

Kan ik de statief gebruiken met een statief?

Ja, u kunt de panoramische statief op een statief bevestigen. Zorg ervoor dat u deze stevig bevestigt om vallen te voorkomen. Gebruik geen statief op oneffen of hellende oppervlakken.

Wat moet ik doen als de statief niet meer reageert?

Als de statief niet meer reageert, controleer dan eerst de voeding (batterijen of adapter). Als u batterijen gebruikt, probeer deze te vervangen. Als het apparaat aan is maar niet beweegt, koppel de voeding dan een paar seconden los en sluit deze opnieuw aan. Neem contact op met een JVC-dealer als het probleem aanhoudt.

Wat is de batterijduur?

Met nieuwe alkalinebatterijen is de batterijduur ongeveer 6 uur bij continu gebruik. Deze duur kan variëren afhankelijk van de gebruiksomstandigheden.

Is de statief compatibel met alle camcorders?

Deze statief is ontworpen voor gebruik met een compatibele camcorder van JVC of andere merken met een AV-aansluiting en een statiefmontagegat. Raadpleeg de compatibiliteitslijst in de handleiding of neem contact op met JVC.

Hoe bevestig ik de camcorderplaat?

De camcorderplaat wordt aan het statiefmontagegat van de camcorder bevestigd. Schroef deze stevig vast en klik de plaat vervolgens op de panoramische statief. Gebruik de ontgrendelingsschakelaar om de plaat te verwijderen.

Waar vind ik reserveonderdelen?

Neem voor reserveonderdelen zoals de netadapter of de camcorderplaat contact op met uw dichtstbijzijnde JVC-dealer. Probeer het apparaat niet zelf te repareren.

GEBRUIKSAANWIJZING CU-PC1SEU JVC

Dank u voor de aankoop van dit JVC-product. U(Int) het toestel gebruiken door het te verbinden met een pancradle-compatible camera.

Lees voor de veiligheid alvorens gebruik van dit toestel de "Veiligheidsvoorzorgen" en

"Waarschuwingen".

Zie de handleiding van de camera voor details aangaande de bediening van dit toestel.

Veiligheidsvoorzorgen

Voor de CU-PC1SE

WAARSCHUWING: VOORKOM BRAND OF EEN ELEKTRISCHE SCHOK EN STEL DIT TOESTEL NIET AAN REGEN OF VOCTH BLOOT.

LET OP:

Voorkom een schok en open de behuizing derhalve Niet. Er zijn geen door u te repareren onderdelen in het toestel. Laat onderhoud en reparatie over aan erkend personeel.
- Trek de stekker van het netsnoeruit het stopcontact indien u de netadaper voor langere上去iet Niet gaatgebruiken.

OPMERKINGEN:

• Het label met de stroomgevevens en voorzorgen voor de verilheid vindt u op het onder- en/of achterpaneel en het hoofdtoestel.
• Het seriENUMmerplaatje vindt u op het onderpaneel.
• De informatme over de stroom en voorzorgen voor de veilighheid van de netadapter�ij op de boven- en onderkant van de adapter.

WAARSCHUWING:

Stel de pancreadle met batterij geplaatst Niet bloot aan overmatige warmte van bijvoorbeeld het directe zonlicht of vuur.

LET OP:

De stekker要去 algijdkereikbaar zijn.

• Trek de stekker direct uit het stopcontact wanner de pancradle abnormal functioneert.

LET OP:

• Gebruik beslist de bijgeleverde netadapter.
• Gebruik de bijgeleverde netadapter nicht voor andere apparaten.

Plaats geen voorwerpen met vlammen, bijvoorbeeld een brandende kaars, op het toestel.

Beschem het milieu en volg derhalve de van toepassing+zijnde lokale regels voor het weglooien van batterijen beslist goed op.

Stel het toestel Niet aan waterspatten of druppels bloot.

Gebruik dit toestel nicht in een badkamer of opplaatsen waar water is.

Plaats tevens geen voorwerpen met water of vloeistof (bijvoorbeeld make-up, medicijnen, bloemenvazen, planten, bikers) op dit toestel. (Water of vloeistof in dit toestel kan brand of een elektrische schok veroorzaken.)

LET OP!

De volgende handelingen können het toestel beschadigen of lichamelijk letsel veroorzaken.

Gebruik een statief Niet op een instabiel of scheef oppervlak.

Het toestel worden möglichn ernstig beschadigd indien het omvalt.

LET OP:

Voorkom een elektrische schok of beschadiging van het toestel en steek derhalve eerst dekleine stekker van het netsnoer stevig in de netadapter en stee ka daarna de grotere stekker in een stopcontact.

Informatie over het weglooien van oude elektrische en elektronische apparaten (voort landen die geschaden systemen voor diverse soorten afval gebruiken)

Producten met het symbool (afvalbak met x-symbool)logen Niet als normal huisvuil worden weggegooid. Gebruikte elektrische en elektronische apparaten要去en worden gerecycled door facilitieten die geschikt zich voor het verwerken van de betreffende onderdelen en het afval. Raadpleeg de lokale betreffende instantie voor details aangaande een recycling-facilitiet in de buurt. Het juiste recyclen en weglooien van afval helpt bronnen te besparen en redueert schadelijke effecten op uw gezondheid en het milieu.

Besteklant,

[Europese Unie]

Dit toestel voldoet aan de geldige
Europese rechtlijnen en standaarden m.b.t.
elektromagnetische compatibiliteit en elektrische
veiligheid.

Europese vertegenwoordiging van JVC KENWOOD Corporation:
JVC Technical Services Europe GmbH
Postfach 10 05 04
61145 Friedberg
Duitsland

M/D van de apparatuur is de maand en het waar van de productie.

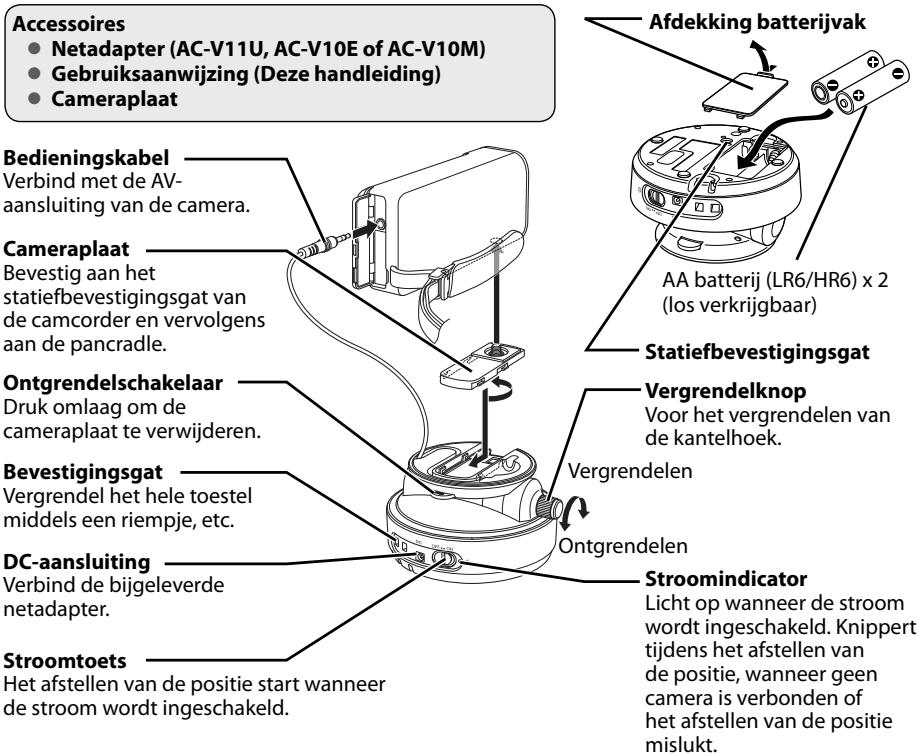

Namen van onderdelen en aansluitingen

*Verbind geen HDMI-kabel met de camera verwijl deze met de pancradle is verbonden.

Technische gegevens

Pancradle
Stroomtoevoer	Gebruik van de netadapter: 5,2 V gelijktstroom Gebruik met batterijen: AA-formaat alkaline batterijen (LR6): 1,5 V x 2, AA-formaat nikkel-metaalhydride oplaadbare batterijen (HR6): 1,2 V x 2
Stroomverbruik	0,8 W, Nominale stroomverbruik: 1,0 A (bij gebruik van de netadapter)
Afmetingen (mm)	113 x 67 x 107 (B × H × D) (inclusief cameraplaat)
Gewicht	Ongeveer 225 g (exclusief batterij)
Bereik voor beweging	Pan: Ongeveer 90° (Elektrisch), Tilt: Ongeveer 20° (Handmatig)
Omgevingsvereisten	Bedrijfstemperatuur: 5 °C tot 40 °C, Opslagtemperatuur: -20 °C tot 50 °C, Relatieve vochtigkeit: 35 tot 80 %
Doorlopende gebruikstijd	ongeveer 6(uur (bij gebruik van alkaline batterijen) (De gebruiktijd is möglichk korte afhankelijk van de gebruiksomstandigheden.)
Netadapter (AC-V11U)
Stroomtoevoer	110 V tot 240 V, 50 Hz/60 Hz wisselstroom
Stroomverbruik	5,2 V gelijkstroom, 1,0 A
Afmetingen (mm)	66 x 28 x 47 (B × H × D, exclusief netsnoor en netstekker)
Gewicht	Ongeveer 71 g
Bedrijfstemperatuur:	0 °C tot 40 °C
Netadapter (AC-V10E)
Stroomtoevoer	110 V tot 240 V, 50 Hz/60 Hz wisselstroom
Stroomverbruik	5,2 V gelijkstroom, 1,0 A
Afmetingen (mm)	72 x 28 x 59 (B × H × D, exclusief netsnoor en netstekker)
Gewicht	Ongeveer 77 g
Bedrijfstemperatuur:	0 °C tot 40 °C
Netadapter (AC-V10M)
Stroomtoevoer	110 V tot 240 V, 50 Hz/60 Hz wisselstroom
Stroomverbruik	5,2 V gelijkstroom, 1,0 A
Afmetingen (mm)	83 x 28 x 40 (B × H × D, exclusief netsnoor en netstekker)
Gewicht	Ongeveer 77 g
Bedrijfstemperatuur:	0 °C tot 40 °C

• Technische gegevens en ontwerp+zijn ter productverbetering zonder Voorafgaande kennisgeving wijzigbaar.

Let op

Hoofdtoestel

Voor de veiligheid NIET/GEEN

... de behuizing van de pancradle openen.
... het toestel demonteren of veranderen.
... ontv Lambare stoffen, water of metalen voorwerpen in het toestel brengen.
... de accu verwijdener des stroomtoevoer ontkoppelen verwijl de stroom is ingeschakeld.
... de accu bevestigd latenten wanneer de pancradle nicht worden gebruikt.
...vuur, bijvoorbeelde aangestoken kaarsen, op het toestel plaaten.
... het toestel aan druppels of spatten blootstellen.
stof laten ophopen of metalen voorwerpen plaaten bij de stekker van het netsnoor of op het stopcontact aan voorwerpen in de pancradle steken.

Vermijd het gebruik van het toestel

... opplaatsen met een hove vochtigheid of veel stof.
... op plaatens die an roet of stoom onderhevig zijn, bijvoorbeced bij een fornuis.
... bij apparatuur die sterke magnetische of elektrische velden opwekken (luidspekers, zendantenne's, etc.).
... op plaatsen die aan extr Elmoge hoger dan 40^) of lage (lager dan 0^) temperaturen onderhevig zich.

- Bewaar het toestel NIET

... opplaatsen met een hogere temperatuur dan 50^
... opplaatsen waar de vochtigheidsgraad zeer laag (lager dan

35%) of hoog (hoger dan 80%) is.

... in het directe zonlicht.
... in een afgesloten auto in de zomer.
... bij de verwarming.
... in de hoogte, bijvoorbeeld op een TV. Het bewaren van het toestel op een hoge plaats met kabels nog aangesloten, kan problemenveroorzaken wanneer een kabel bijvoorbeeld worden gekneld en het toestel daardoort valt.

- Bescherm het toestel en VOORKOM dat

... het toestel nat wordt.
... het toestel valet of gegen harde voorwerpen worden gestoten.
... het toestel aan schokken of zware trillingenijdens transport onderhevig is.
... de lens direct voor langere tijd maarzer helder voorwerpen wordt gericht.
... de lens direct maar dezon worden gericht.
... het toestel overmatig met de handriem heb en weer worden geslingerd.
... deZAche houder van de pancradle veel heen en weer word geslinger terwiij de pancradle er in is.
... de pancreadle op een stoffige of zanderige plaats worden rewarded.

Voorkom dat het toestel valt

• Bevestig de pancradle stevig aan het statief wanner u een statief gebruikt voor de pancradle.

De pancreadle kan letset veloorzaken of worden beschadig wanneer dezevelt.

Kleine kinderenogen het toesteluitsluitend ondertoezicht van een volwassene gebruiken.
