Produkttyp	Schwenkhalterung für Camcorder
Marke	JVC
Modell	CU-PC1SEU
Abmessungen (L x H x B)	113 x 67 x 107 mm (einschließlich Camcorderplatte)
Gewicht	Ca. 225 g (ohne Akku)
Netzbetrieb	Netzadapter DC 5,2 V / 1,0 A (AC-V11U, AC-V10E oder AC-V10M)
Batteriebetrieb	2 AA-Alkalibatterien (LR6) oder 2 Ni-MH-Akkus (HR6) 1,2 V
Stromverbrauch	0,8 W (Nennstrom 1,0 A mit Adapter)
Horizontalbewegung	Ca. 90° (elektrisch)
Neigung	Ca. 20° (manuell)
Batterielaufzeit	Ca. 6 Stunden (mit Alkalibatterien)
Betriebstemperatur	5 °C bis 40 °C
Lagertemperatur	-20 °C bis 50 °C
Betriebsfeuchtigkeit	35 % bis 80 % RH
Mitgeliefertes Zubehör	Netzadapter, Camcorderplatte, Steuerkabel, Anleitung
Empfohlener Batterietyp	Alkalibatterien AA (LR6) oder Ni-MH-Akkus (HR6)
Pflege	Mit einem trockenen Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Gehäuse nicht öffnen, Wasser und übermäßige Hitze vermeiden
Ersatzteile und Reparaturfähigkeit	Keine vom Benutzer reparierbaren Teile; wenden Sie sich an einen JVC-Händler
Konformität	FCC Klasse B, NMB-003 Kanada, EU-Richtlinien

Häufig gestellte Fragen - CU-PC1SEU JVC

Wie schließe ich die Schwenkhalterung an meinen Camcorder an?

Verbinden Sie das Steuerkabel mit dem AV-Anschluss des Camcorders. Befestigen Sie die Camcorderplatte an der Stativbefestigungsbohrung des Camcorders und setzen Sie dann die Platte auf die Schwenkhalterung. Weitere Einzelheiten finden Sie in der Anleitung des Camcorders.

Welcher Batterietyp wird für die Halterung verwendet?

Verwenden Sie zwei AA-Alkalibatterien (LR6) oder zwei Ni-MH-Akkus der Größe AA (HR6) mit 1,2 V. Verwenden Sie keine anderen Batterietypen.

Die Betriebsanzeige blinkt, was tun?

Die Anzeige blinkt während der Positionsanpassung, wenn kein Camcorder angeschlossen ist oder die Anpassung fehlgeschlagen ist. Überprüfen Sie die Verbindungen und stellen Sie sicher, dass das Steuerkabel richtig eingesteckt ist. Wenn das Problem weiterhin besteht, entfernen Sie die Batterien und setzen Sie sie wieder ein, oder ziehen Sie den Netzadapter und schließen Sie ihn wieder an.

Wie reinige ich die Halterung?

Reinigen Sie die Halterung mit einem trockenen, weichen Tuch. Verwenden Sie keine Lösungsmittel, Chemikalien oder Scheuertücher. Vermeiden Sie, dass Wasser oder Flüssigkeiten in das Gerät eindringen.

Kann ich die Halterung mit einem Stativ verwenden?

Ja, Sie können die Schwenkhalterung auf einem Stativ befestigen. Stellen Sie sicher, dass sie fest sitzt, um ein Herunterfallen zu vermeiden. Verwenden Sie kein Stativ auf unebenen oder geneigten Flächen.

Was tun, wenn die Halterung nicht mehr reagiert?

Wenn die Halterung nicht mehr reagiert, überprüfen Sie zuerst die Stromversorgung (Batterien oder Netzadapter). Wenn Sie Batterien verwenden, versuchen Sie, sie zu ersetzen. Wenn das Gerät eingeschaltet ist, sich aber nicht bewegt, trennen Sie die Stromversorgung für einige Sekunden und schließen Sie sie wieder an. Wenn das Problem weiterhin besteht, wenden Sie sich an einen JVC-Händler.

Wie lange ist die Batterielaufzeit?

Mit neuen Alkalibatterien beträgt die Laufzeit ca. 6 Stunden bei Dauerbetrieb. Diese Dauer kann je nach Einsatzbedingungen variieren.

Ist die Halterung mit allen Camcordern kompatibel?

Diese Halterung ist für die Verwendung mit einem kompatiblen Camcorder von JVC oder anderen Marken mit AV-Anschluss und Stativbefestigungsbohrung ausgelegt. Beachten Sie die Kompatibilitätsliste in der Anleitung oder kontaktieren Sie JVC.

Wie befestige ich die Camcorderplatte?

Die Camcorderplatte wird an der Stativbefestigungsbohrung des Camcorders befestigt. Schrauben Sie sie fest und setzen Sie dann die Platte auf die Schwenkhalterung, bis sie einrastet. Verwenden Sie den Entriegelungsschalter, um die Platte zu entfernen.

Wo finde ich Ersatzteile?

Für Ersatzteile wie den Netzadapter oder die Camcorderplatte wenden Sie sich an Ihren nächsten JVC-Händler. Versuchen Sie nicht, das Gerät selbst zu reparieren.

BEDIENUNGSANLEITUNG CU-PC1SEU JVC

BEDIENUNGSPANLEITUNG

SUPPORT PANORAMIQUE

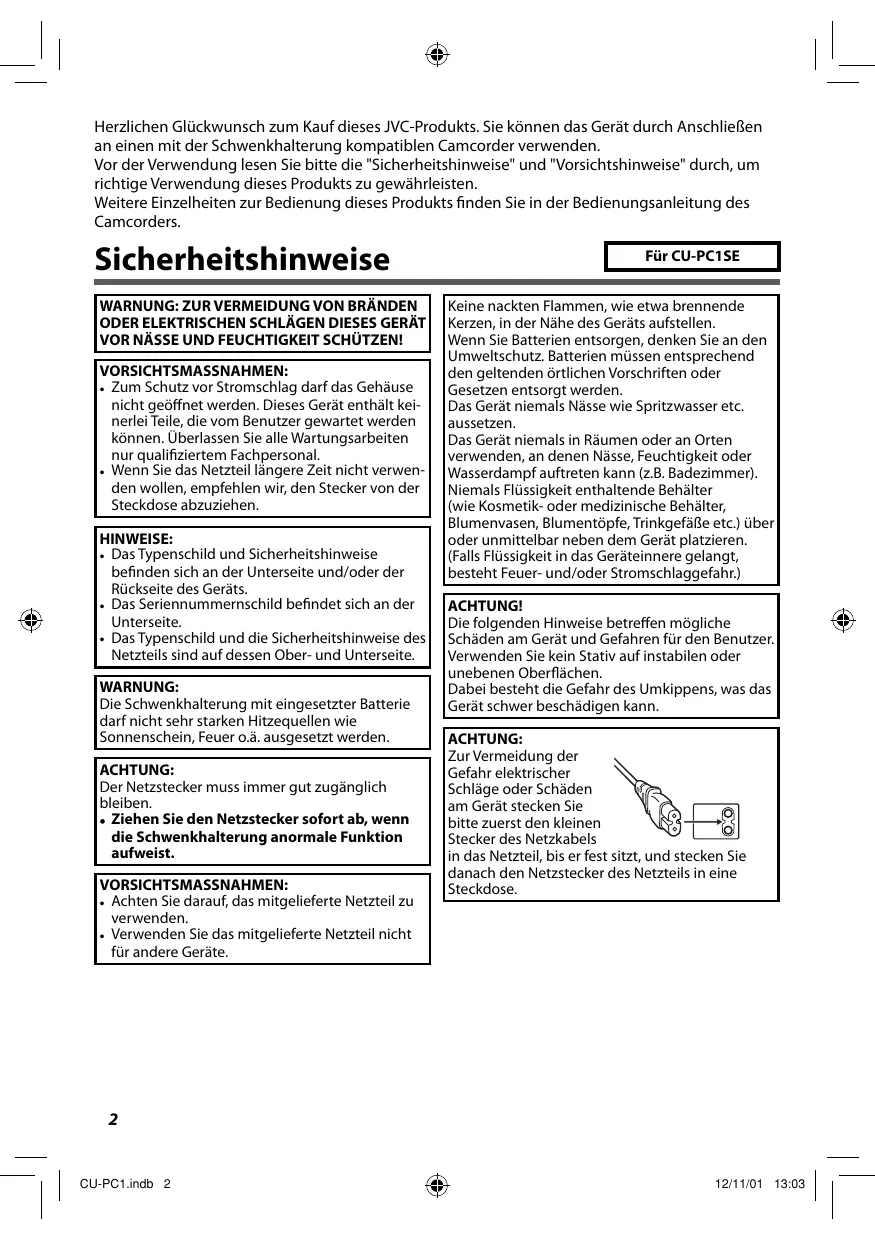

Herzlichen Glückwunsch zum Kauf these JVC-Produkts. Sie konnen das Gerät durch Anschlieben an einen mit der Schwenkhalterung kompatiblen Camcorder verwenden.

Vor der Verwendunglesen Sieitte die "Sicherheitshinweise" und "Vorsichtshinweise" durch, um richtige Verwendung these Products zu gewährleisten.

Weitere Einzelheiten zur Bedienung these Products finden Sie in der Bedienungsanleitung des Camcorders.

Sicherheitshinweise

Für CU-PC1SE

WARNING: ZUR VERMEIDUNG VON BRÄNDEN ODER ELEKTRISCHEN SCHLAGEN DIESES GERÄT VOR NÄSSE UND FEUCHTIGKEIT SCHÜTZEN!

VORSICHTSMASSNAHMEN:

Zum Schutz vor Stromschlag darf das Gehäuse nicht geöffnet werden. Dieses Gerät enthalt keinerlei Teile, die vom Benutzer gewartet werden können. Überlassen Sie alle Wartungsarbeiten nur qualifiziertem Fachpersonal.
- Wenn Sie das Netzeit langere Zeit nicht verwenden wollen, empfehlen wir, den Stecker von der Steckdose abzuziehen.

HINWEISE:

• Das Typenschild und Sicherheitshinweise befinden sich an der Unterseite und/oder der Rückseite des Gerats.
• Das Seriennnummerschild befindet sich an der Unterseite.
• Das Typenschild und die Sicherheitshinweise des Netzteils sind auf dessen Ober- und Unterseite.

WARNING:

Die Schwenkhalterung mit eingesetzter Batterie dar nicht sehr starken Hitzequellen wie Sonnenschein, Feuer o.a. ausgesetzt werden.

ACHTUNG:

Der Netzstecker muss immer gut zugänglich bleiben.

• Ziehen Sie den Netzstecker(sofort ab, wenn die Schwenkhalterung anormale Funktion aufweist.

VORSICHTSMASSNAHMEN:

• Achten Sie darauf, das mitgelieferte Netzteil zu verwenden.
• Verwenden Sie das mitgelieferte Netzteil nicht für andere Geräte.

Keine nachten Flammen, wie etwa brennende Kerzen, in der Nähne des Geräts aufstellen.

Wenn Sie Batterien entsorgen, denken Sie an den Umweltschutz. Batterien müssen entsprechend den geltenden ortlichen Vorschriften oder Gesetzen entsorgt werden.

Das Gerat niemals Nasse wie Spritzwasser etc. aussetzen.

Das Gerät niemals in Räumen oder an Orten verwenden, an denen Närese, Feuchtigkeit oder Wasserdampf aufreten kann (z.B. Badezimmer)

Niemals Flüssigkeit enthaltende Behälter (wie Kosmetik- oder medizinische Behälter, Blumenvasen, Blumentöpfe, Trinkgefäße etc.) über oder unmittelbar setzen dem Gerät platzierten. (Falls Flüssigkeit in das Geräteinnere gelamt, besteht Feuer- und/oder Stromschlaggefahr.)

ACHTUNG!

Die folgenden Hinweise bettreffen möglich
Schaden am Gerät und Gefahren für den Benutzer.
Verwenden Sie kein Stativ auf instabilen oder unebenen Oberflächen.

Dabei besteht die Gefahr des Umkippens, was das Gerat schwer beschädigen kann.

ACHTUNG:

Zur Vermeidung der Gefahr elektrischer Schläge oder Schäden am Gerät stecken Sieitte zuerst den einzeln Stecker des Netzkabels in das Netzteil, bis er fest sitzt, und stecken Sie danach den Netzstecker des Netzteils in eine Steckdose.

Informationen zur Entsorgung von gebrauchten elektrischen und elektronischen Geräten

(anzuwenden in den mit einem separaten Sammelsystem für solche Geräte)

Das Symbol (durchgestrichene Mülltonne) auf dem Produkt oder seiner Verpackung weist daraufhin, dass diesen Produkt nicht als normaler Haushaltsabfall behandelt werden darf, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss.

Unsachgemäß oder falsche Entsorgung gefährden Umwelt und Gesundheit. Weitere Informationen über das Recycling ces des Produktes erhalten Sie von ihrer Gemeinde oder den communalen Entsorgungsbetrieben.

Sehr geehrter Kunde,

[Europäische Union]

deses Gerät stimmt mit den gütigen europäischen Richtlinien und Normen bezüglich elektromagnetischer Verträglichkeit und elektrischer Sicherheit überein.

Die europäische Vertretung für die JVC KENWOOD

Corporation ist:

JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Deutschland

Als Sichtdatum des Geräts gelten M/D der Herstellung.

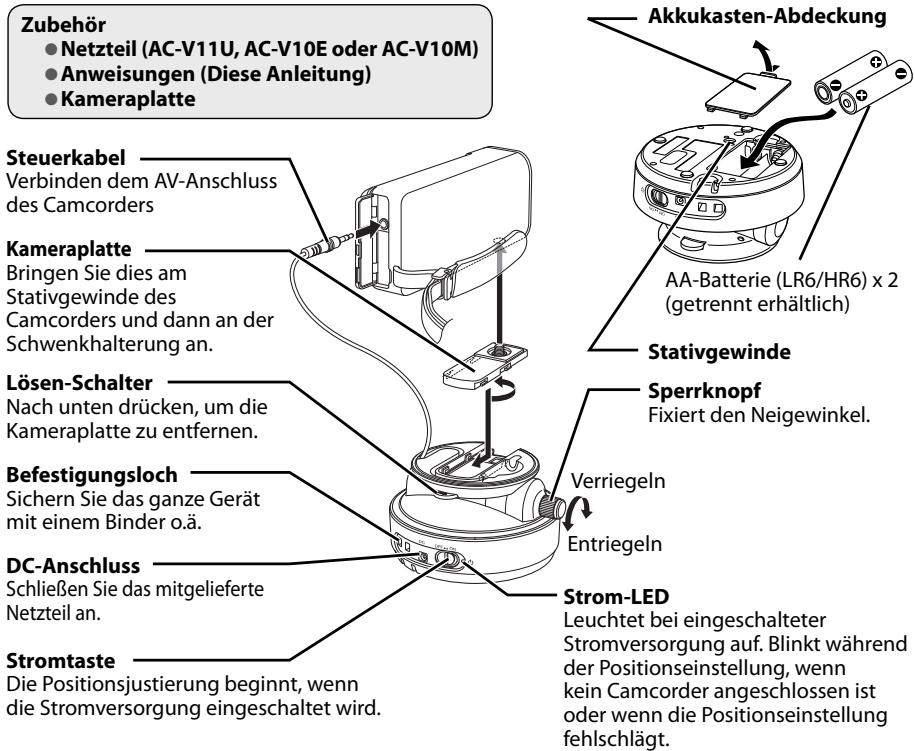

Komponentennamen und Anschlüsse

* Schlieben Sie kein HDMI-Kabel an den Camcorder an, während dieser an der Schwenkhalterung angeschlossen ist.

Technische Daten

Schwenkhalterung
Stromversorgung	Verwendung des Netzteils 5,2 V Gleichstrom Verwendung von Batterien: Alkalibatterien Typ AA (LR6): 1,5 V x 2, Nickel-Metalhydrid-Akkus Typ AA (HR6): 1,2 V x 2
Leistungsaufnahme	0,8 W, Nenn-Leistungsaufnahme: 1,0 A (bei Verwendung des Netzteils)
Abmessungen (mm)	113 x 67 x 107 (B × H × T) (einschließlich Kameraplatte)
Gewicht	Ca. 225 g (ohne Batterie)
Bewegungsbereich	Schwenken: Ca. 90° (elektrisch), Neigen: Ca. 20° (manuell)
Betriebsumgebung	Betriebstemperatur: 5 °C bis 40 °C, Lagertemperatur: -20 °C bis 50 °C, relative Luftfeuchtigkeit: 35 % bis 80 %
Kontinuierliche Betriebszeit	ca. 6 Stunden (bei Verwendung von Alkalibatterien) (Je Einsatzbedingungen kann die Betriebszeit sie kürzer sein.)
Netzteil (AC-V11U)
Stromversorgung	110 V - 240 V Wechselstrom, 50 Hz/60 Hz
Leistungsaufnahme	5,2 V Gleichstrom, 1,0 A
Abmessungen (mm)	66 x 28 x 47 (B × H × T, ohne Netzkabel und Netzstecker)
Gewicht	Ca. 71 g
Betriebstermoperatur	0 °C bis 40 °C
Netzteil (AC-V10E)
Stromversorgung	110 V - 240 V Wechselstrom, 50 Hz/60 Hz
Leistungsaufnahme	5,2 V Gleichstrom, 1,0 A
Abmessungen (mm)	72 x 28 x 59 (B × H × T, ohne Netzkabel und Netzstecker)
Gewicht	Ca. 77 g
Betriebstermoperatur	0 °C bis 40 °C
Netzteil (AC-V10M)
Stromversorgung	110 V - 240 V Wechselstrom, 50 Hz/60 Hz
Leistungsaufnahme	5,2 V Gleichstrom, 1,0 A
Abmessungen (mm)	83 x 28 x 40 (B × H × T, ohne Netzkabel und Netzstecker)
Gewicht	Ca. 77 g
Betriebstermoperatur	0 °C bis 40 °C

• Unangekündige Änderungen der technischen Daten und des Designs im Sinne der Produktverbesserung bleiben jederzeit vorbehalten.

Vorsichtshinweise

Hauptgerät

Aus Sicherheitsgründen)durfen Sie NICHT

... das Gehäuse der Schwenkhalterung öffnen.
... das Gerät zerlegen oder modifizieren.
... entflammbare oder metallische Gegenstände bzw. Flüssigkeiten in das Geräteinnerne gelagen halten.
... beingeschaltetem Gerat den Akku entfernen oder die Stromversorgung unterbrachten.
... den Akku angebracht laussen, wenn Sie die Schwenkhalterung länger Zeit nicht benutzten.
... offenes Feuer (z.B. eine brennende Kerze) auf dem Gerätplatzieren.
... Flüssigkeiten auf das Gerät tropfen oder spritzen halten.
... Staub oder metallische Gegenstände am Netzstecker oder der Steckdose anhaften setzen.
... Gegenstände in die Schwenkhalterung stecken.

- Vermeiden Sie die Verwendung des Geräts

... an Orten mit hoher Luftfeuchtigkeit oder Staubeinwirkung.
... an Orten mit Dampf- oder Russeinwirkung (Kochstelle etc.).
... an Orten mit starken magnetischen oder elektrischen Feldern (z.B. Lautspricher, Sendeantenne).
... An Orten mit externen hohen oder niedrigen Temperaturen (über 40^ bzw. unter 0^ )

- Stellen Sie das Gerät NICTT an den folgenden Orten auf -

... Orte mit Temperaturen über 50^
... Orte mit extrem geringer (unter 35 %) oder hoher (über 80 %) Luftfeuchtigkeit.

... direkte Sonneneinstrahlung.
... Orte, an denen Hitzestaus aufreten konnen (z.B. Fahrzeuginnena rum im Sommer).
... die Nähe von Heizkörpern.
... hohe Stellen wie auf einem Fernsehgerät. Wenn Sie das Gerät an erhöhten Orten aufstellen und bzw Kabel angeschlossen sind, kann sich das Kabel verfangen, das Gerät zu Boden fallen und anschließend nicht mehr richtig Funktionieren.

Zum Schutz des Geräteslien Sie folgenden NICTZ zu

... Nasse am Gerät.
... Fallenlassen oder Kollisionen mit harten Gegenständen.
... Stöße oder starke Vibrationen beim Transport.
... die langere Ausrichtung des Objektivs auf besonderen helle Lichtquellen.
... das direkte Einfallen von Sonnenlicht in das Objektiv.
... übermaßiges Schwingen, wenn Sie den Handgurt verwenden.
... die weiche Schwenkhalterung übermöig Schwenken, wenn die Kamera darin ist.
... die Schwenkhalterung an einem staubigen oder sandigen Ort lagern.

Um Herunterfallen des Geräts zu vermeiden,

• Bei Verwendung der Schwenkhalterung mit einem Stativ bringen Sie die Kamera sich am Stativ an.

Fällt die Schwenkhalterung, dann kann die Verletzungen verunsachen und die Schwenkhalterung beschädigten.

Kinder dürfen das Gerät nur unter Aufsicht eines Erwachsenen benuten.
