Tipo di prodotto	Supporto panoramico per videocamera
Marca	JVC
Modello	CU-PC1SEU
Dimensioni (L x A x P)	113 x 67 x 107 mm (inclusa la piastra della videocamera)
Peso	Circa 225 g (senza batteria)
Alimentazione di rete	Adattatore di rete CC 5,2 V / 1,0 A (AC-V11U, AC-V10E o AC-V10M)

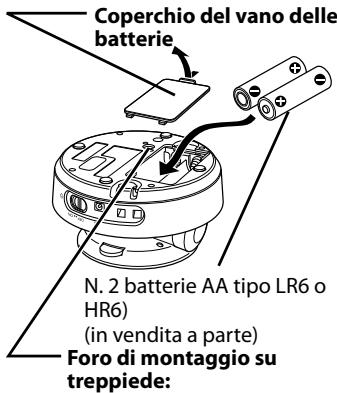

Alimentazione a batteria	2 batterie alcaline AA (LR6) o 2 batterie ricaricabili Ni-MH (HR6) 1,2 V
Consumo elettrico	0,8 W (corrente nominale 1,0 A con adattatore)
Movimento orizzontale	Circa 90° (elettrico)
Inclinazione	Circa 20° (manuale)
Autonomia a batteria	Circa 6 ore (con batterie alcaline)
Temperatura di funzionamento	5 °C a 40 °C
Temperatura di stoccaggio	-20 °C a 50 °C
Umidità di funzionamento	35% a 80% UR
Accessori inclusi	Adattatore di rete, piastra della videocamera, cavo di comando, istruzioni
Tipo di batterie consigliate	Alcaline AA (LR6) o ricaricabili Ni-MH (HR6)
Manutenzione	Pulire con un panno asciutto; non utilizzare solventi
Sicurezza	Non aprire l'alloggiamento, evitare acqua e calore eccessivo
Ricambi e riparabilità	Nessuna parte riparabile dall'utente; contattare un rivenditore JVC
Conformità	FCC Classe B, NMB-003 Canada, direttive europee

Domande frequenti - CU-PC1SEU JVC

Come collegare il supporto panoramico alla mia videocamera?

Collegare il cavo di comando al connettore AV della videocamera. Fissare la piastra della videocamera al foro di montaggio del treppiede della videocamera, quindi fissare la piastra sul supporto panoramico. Per maggiori dettagli, consultare le istruzioni della videocamera.

Che tipo di batterie utilizzare per il supporto?

Utilizzare due batterie alcaline di dimensione AA (LR6) o due batterie ricaricabili ibride nichel-metallo di dimensione AA (HR6) da 1,2 V. Non utilizzare altri tipi di batterie.

La spia di alimentazione lampeggia, cosa fare?

La spia lampeggia durante la regolazione della posizione, se nessuna videocamera è collegata o se la regolazione è fallita. Controllare i collegamenti e assicurarsi che il cavo di comando sia correttamente inserito. Se il problema persiste, rimuovere e reinserire le batterie o scollegare/ricollegare l'adattatore di rete.

Come pulire il supporto?

Pulire il supporto con un panno asciutto e morbido. Non utilizzare solventi, prodotti chimici o panni abrasivi. Evitare di far penetrare acqua o liquidi all'interno dell'apparecchio.

Posso utilizzare il supporto con un treppiede?

Sì, è possibile fissare il supporto panoramico su un treppiede. Assicurarsi di fissarlo saldamente per evitare cadute. Non utilizzare un treppiede su superfici irregolari o inclinate.

Cosa fare se il supporto non risponde più?

Se il supporto non risponde più, controllare prima l'alimentazione (batterie o adattatore). Se si utilizzano batterie, provare a sostituirle. Se l'apparecchio è acceso ma non si muove, scollegare l'alimentazione per alcuni secondi, poi ricollegarla. Se il problema persiste, contattare un rivenditore JVC.

Qual è l'autonomia a batteria?

Con batterie alcaline nuove, l'autonomia è di circa 6 ore di funzionamento continuo. Questa durata può variare in base alle condizioni di utilizzo.

Il supporto è compatibile con tutte le videocamere?

Questo supporto è progettato per essere utilizzato con una videocamera compatibile JVC o di altre marche dotate di connettore AV e foro di montaggio per treppiede. Consultare l'elenco di compatibilità nel manuale o contattare JVC.

Come fissare la piastra della videocamera?

La piastra della videocamera si fissa al foro di montaggio del treppiede della videocamera. Avvitare saldamente, quindi agganciare la piastra al supporto panoramico. Utilizzare l'interruttore di sblocco per rimuovere la piastra.

Dove trovare i pezzi di ricambio?

Per i pezzi di ricambio come l'adattatore di rete o la piastra della videocamera, contattare il rivenditore JVC più vicino. Non tentare di riparare l'apparecchio da soli.

MANUALE UTENTE CU-PC1SEU JVC

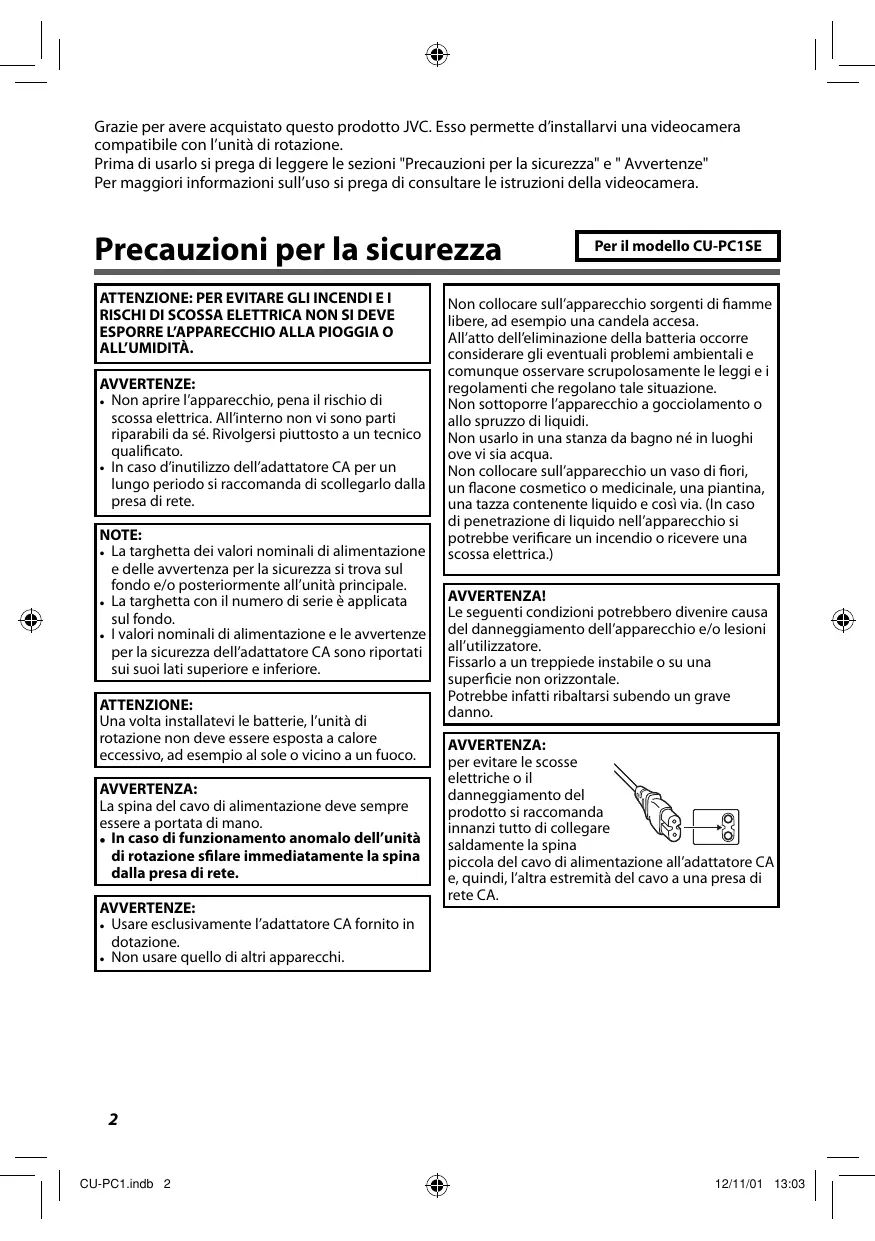

Grazie per avere acquistato quello prodotto JVC. Esso permette d'installarvi una videocamera compatible con l'unità di rotazione.

Prima di uso si prega di leggere lesezioni "Precauzioni per la sicurezza" e "Avvertenze"

Per maggiori informazioni sull'uso si prega di consultare le istruzioni della videocamera.

Precauzioni per la sicurezza

Per il modello CU-PC1SE

ATTENZIONE: PER EVITARE GLI INCENDI E I RISCHI DI SCOSSA ELETRICA NON SI DEVE ESPORRE L'APPEARCCHIO ALLA PIOGGIA O ALL'UMIDITA.

AVVERTENZE:

• Non aprèir l'apparecchio, pena il rischio di scossa elettrica. All'interno non vi sono parti riparabili da sé. Rivolgersi piuttosto a un technician qualificativo.
  In caso d'inutilizzo dell'adattatore CA per un lungo periodo si raccomanda di scollegarlo alla presa di rete.

NOTE:

• La targhetto dei valori nominali di alimentazione e delle avventenza per la sicurezza si trovare sul fondo e/o posteriormente all'unità principale.
• La targhetto con il numero di série è applicata sul fondo.
• I valori nominali di alimentazione e le avventenze per la sicurezza dell'adattatore CA sono riportati sui loro lati superiore e inferiore.

ATTENZIONE:

Una volta installatevi le batterie, l'unità di rotazione non deve essere esposta a calore effecssivo, ad esempio al sole o vicino a un fuoco.

AVVERTENZA:

La spina del cavo di alimentazione deve sempre essere a portata di mano.

• In caso di funzionamento anomalo dell'unità di rotazione sfilare immediatamente la spina alla presa di rete.

AVVERTENZE:

• Usare esclusivamente l'adattatore CA fornito in dotazione.
  Non usare quello di altri appearecchi.

Non collocare sull'apparecchio sorgenti di fiamme libere, ad esempio una candela accesa.

All'atto dell'eliminazione della batteria occorre considerare gli eventuali problemi ambientali e comunque osservare scrupolosamente le leggi e i regolamenti che regolano tale situazione.

Non sottoporre l'apparecchio a gocciolamento o allo spruzzo di liquidi.

Non uso in una stanza da bagno né in luoghi ove vi sia acqua.

Non collocare sull'apparecchio un vaso di fiori, un flacone cosmetico o medicinale, una pianita, una tazza contentente liquido eosi via. (In caso di penetrazione di liquido nell'apparecchio si potrebbe verificare un incendio o ricevere una scossa elettrica.)

AVVERTENZA!

Le seguenti condizioni potrebbero divenire causa del danneggiamento dell'apparecchio e/o lesioni all'utilizzatore.

Fissarlo a un treppiede instabile o su una superficie non orizzontale.

Potrebbe infatti ribaltarsi subendo un gravedanno.

AVVERTENZA:

per evitare le scosse
elettriche o il
danneggiamento del prodotto si raccomanda
innanzi tutto di collegare saldamente la spina
piccola del cavo di alimer e, quandl, l'altra estremità rete CA.

Informazioni sull'eliminazione di prodotti elettrici ed elettronici (per i Paesi che hanno adottato ilsystema di raccolta differenziate dei rifiuti)

I prodotti recanti quello symbolo (bidone della spazzatura barrato con una croce) non possono essere eliminati come rifiuti domestici. In particolare, i prodotti elettrici ed elettronici devono essere eliminati presso apposti centri in grado di gestirneanche i prodotti derivati. Per informazioni sul centro più vicino si prega di rivolgersi alle autorità locali preposte. La loro corretta eliminazione e/o riciclaggio aiutano a conservare le risorse e nel contempo a impedire gli effetti nocivi sulla salute e l'ambiente.

Gentile Cliente, [per i Paesi dell'Unione europea]

Questo apparecchio è conforme alle direttive e alle norme europee sulla compatibilità elettromagnetica e la sicurezza elettrica.

Rappresentante JVC KENWOOD Corporation per l'Europa: JVC Technical Services Europe GmbH Postfach 10 05 04 61145 Friedberg Germania

M/D sul dispositorio corrisponde al mese e anno di produzione.

Nome delle parti e collegamenti

Accessori

Adattatore CA (AC-V11U, AC-V10E o AC-V10M)
- Istruzioni (questo manuale)
- Base per videocamera

Cavo di controllo

Da collegare al connettore AV della videocamera.

Base per videocamera

Da fissare prima al foro di montaggio su treppiede della videocamera e quando all'unità di rotazione.

Pulsante di sbloccaggio

Da premere per rimuovere la base per videocamera..

Foro di fissaggic

Per assicurare il tutto con una fascetta o in altri modo.

Presa DC

vi si collega l'adattatore CA.

Tasto di accensione

Quando lo si preme si avvia la regolazione di posizione.

Manopola di bloccaggio

Fissa l'angolo verticale (inclinazione).

bloccare

sbloccare

LED di accensione

Si accende all'accensione dell'unità. Lampeggia durante la regolazione di posizione, quando tale regolazione non riesce oppure quando la videocamera non è connessa.

*Non collegare il cavo HDMI alla videocamera nelle questa è montata sull'unità di rotazione.

Caratteristiche tecniche

Unità di rotazione

Alimentazione	Con l'adattatore CA: 5,2 Vcc Con batterie AA alcaline (tiplo LR6): 1,5 V x 2; con batterie AA al nickel-metallo idruro (NiMH) ricaricabili (tiplo HR6): 1,2 V x 2
Consumo elettrico	0,8 W; consumo nominale di corrente: 1,0 A (con l'adattatore CA)
Dimensioni (mm)	113 x 67 x 107 (largh x alt x prof) (compresa la base per videocamera)
Peso	Circa 225 g (senza le batterie)
Ampiezza di movimento	Orizzontale: Circa 90° (posiz. elettrico); inclinazione: circa 20° (posiz. manuale)
Ambiente d'uso	Temperature d'uso: da 5 a 40 °C; temperatura di conservazione: da – 20 a 50 °C; umidità relativa: dal 35 all'80 %
Autonomia d'uso continuo	Circa 6 ore (con batterie alcaline) L'autonomia potrebbe ridursi seconde le effettive condizioni d'uso.
Adattatore CA (AC-V11U)
Alimentazione	Da 110 a 240 Vca, 50/60 Hz
Consumo elettrico	5,2 Vcc, 1,0 A
Dimensioni (mm)	66 x 28 x 47 (L x A x P) escludi il cavo e la spina CA)
Peso	Circa 71 g
Temperature d'uso	Da 0 a 40 °C
Adattatore CA (AC-V10E)
Alimentazione	Da 110 a 240 Vca, 50/60 Hz
Consumo elettrico	5,2 Vcc, 1,0 A
Dimensioni (mm)	72 x 28 x 59 (L x A x P) escludi il cavo e la spina CA)
Peso	Circa 77 g
Temperature d'uso	Da 0 a 40 °C
Adattatore CA (AC-V10M)
Alimentazione	Da 110 a 240 Vca, 50/60 Hz
Consumo elettrico	5,2 Vcc, 1,0 A
Dimensioni (mm)	83 x 28 x 40 (L x A x P) escludi il cavo e la spina CA)
Peso	Circa 77 g
Temperature d'uso	Da 0 a 40 °C

Le caratteristiche tecniche e I'aspetto sono soggetti a modifiche migliorative sera preavviso.

Avvertenze

Unità principale

Per la propria sicurezza

... NON après l'unità di rotazione.
... NON smontarla né modificarla.
... NON lasciare che vi penetrino acqua, sostanze infiammabili o corpi metallici.
... NON rimuovere la batteria o scollegare la videocamera esta presa di rete nelle èccessa.
... NON lasciare la batteria installata sobre la unità di rotazione non è in use.
... NON collocare sulla videocamera corpi con fiamme libere, ad esempio una candela accesa.
... NON lasciarla esposta a gocciolamento o spruzzi.
... NON lasciare aderire polvere sulla spina o sulla presa di rete CA.
... NON insere corpi estranei nelle'unità di rotazione.

- NON usare la videocamera

... in luoghi eccessivamente umidi o polverosi
... in luogi fuliginosi o in presenza di vapore, ad esempio vicino a fornelli
... vicino ad apparentecchi generatori di forti campi magnetici e elettrici quali diffusori, antenne di trasmissione e sui via
... in luogihi molto caldi (oltre 40^ ) o molto freddi (meno di 0°C)

- NON lasciare la videocamera

... in luoghi a temperatura superiore a 50^)

... in luoghi a umidità molto bassa (meno del 35%) o molto alta (più dell'80%)
... esposta alla luce solare diretta
... chiusa in una vettura in estate
... vicino a un riscaldatore
... in luoghi elevati, ad esempio sopra il teilevisore. In tale circostanza potrebbe infatti cadere e guastarsi se trascinata dal cavo di collegamento in cui si potrebbe impigliare.

Per proteggere la videocamera

... NON permettere che si bagni.
... NON lasciarla cadere né colpirla con corpi duri.
... NON sottoporla a urti o forti vibrazioni durante iltrasporto.
... NON tenerne l'obiettivo puntato a lungo verso oggetti o corpi molto luminosi.
... NON esporno l'obiettivo alla luce diretta del sole.
... NON farla oscillare excessively con la cinghietta da mano.
... NON farla oscillare eccessivamente quando é inserta nella custodia morbida.
... NON conservarla in luoghi polverosi o sabbiosi.

Perevitareche cada,

• Fissare l'unità di rotazione saldamente al treppiede quando lo si usa.

Se l'unità di rotazione cade potrebbe danneggiarsi o causare lesioni.

Se sono bambini a usar la i genitori dovrebbero fornire la necessaria assistenza.
