| Type de produit | Berceau panoramique motorisé (pan cradle) |
| Marque / Modèle | JVC CU-PC1SEU |
| Rotation panoramique motorisée | 180° |
| Vitesses de panoramique | 2 vitesses (haute et basse) |
| Inclinaison | 40° (manuelle) |
| Alimentation | Adaptateur secteur inclus ou 2 piles AA LR6/HR6 (non fournies) |
| Connexion caméscope | Câble jack 3,5 mm vers terminal AV |
| Fixation trépied | Oui (pas de vis standard) |
| Application de contrôle | Everio Sync 2 (iOS et Android) |
| Protocole de pilotage | Wi-Fi |
| Fonctions surveillance | Direct Monitoring, Indoor Monitoring, Outdoor Monitoring |
| Compatibilité caméscopes | JVC Everio Wi-Fi gamme 2013 (GZ-EX355, GZ-EX555, GZ-VX et autres - sauf GZ-GX1) |
| Accessoires inclus | Adaptateur secteur, câble de connexion 3,5 mm |
FOIRE AUX QUESTIONS - CU-PC1SEU JVC
- Via l'adaptateur secteur fourni dans la boite

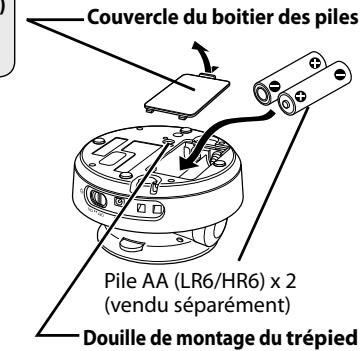

- Via 2 piles AA (LR6 ou HR6), non fournies, à acheter séparément
Questions des utilisateurs sur CU-PC1SEU JVC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Support pour appareil électronique au format PDF gratuitement ! Retrouvez votre notice CU-PC1SEU - JVC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CU-PC1SEU de la marque JVC.
MODE D'EMPLOI CU-PC1SEU JVC
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

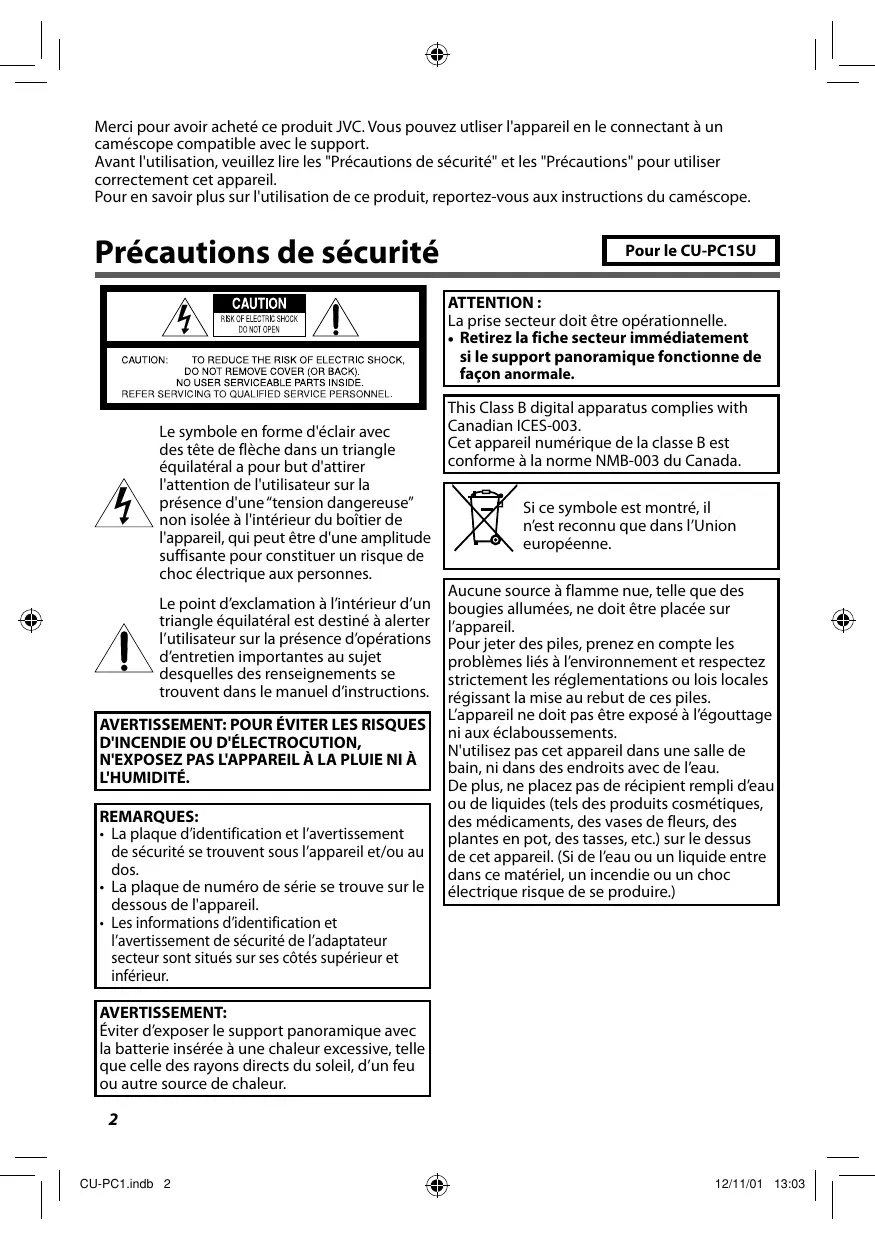

Merci pour avoir acheté ce produit JVC. Vous pouvez utiliser l'appareil en le connectant à un caméscope compatible avec le support.
Avant l'utilisation, veuillez lire les "Précautions de sécurité" et les "Précautions" pour utiliser correctement cet appareil.
Pour en savoir plus sur l'utilisation de ce produit, reportez-vous aux instructions du caméoscope.
Précautions de sécurité
Pour le CU-PC1SU
Le symbole en forme d'éclair avec des têtes de flèche dans un triangle équilatéral a pour but d'attirer l'attention de l'utilisateur sur la présence d'une "tension dangereuse" non isolée à l'intérieur du boîtier de l'appareil, qui peut être d'une amplitude suffisante pour constituer un risque de choc électrique aux personnes.
Le point d'exclamation à l'intérieur d'un triangle équilatéral est destiné à alerter l'utilisateur sur la présence d'opérations d'entretien importantes au sujet desquelles des renseignements se trouvent dans le manuel d'instructions.
Remarques:
- La plaque d'identification et l'avertissement de sécurité se trouvent sous l'appareil et/ou au dos.
- La plaque de numéro de série se trouve sur le dessous de l'appareil.
- Les informations d'identification et l'avertissement de sécurité de l'adaptateur secteur sont situés sur ses côtés supérieur et inférieur.
Avertissement:
Éviter d'exposer le support panoramique avec la batterie insérée à une chaleur excessive, telle que celle des rayons directs du soleil, d'un feu ou autre source de chaleur.
La prise secteur doit être opérationnelle.
- Retirez la fiche secteur immédiatement si le support panoramique fonctionne de façon anormale.
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
Si ce symbole est montré, il n'est reconnu que dans l'Union européenne.
Aucune source à flamme nue, telle que des bougies allumées, ne doit être placée sur l'appareil.
Pour jeter des piles, prenez en compte les problèmes liés à l'environnement et respectez strictement les réglementations ou lois locales régissant la mise au rebut de ces piles.
L'appareil ne doit pas être exposé à l'égouttagen aux éclaboussements.
N'utilisez pas cet appareil dans une salle de bain, ni dans des endroits avec de l'eau.
De plus, ne placez pas de récipient rempli d'eau ou de liquides (tels des produits cosmétiques, des médicaments, des vases de fleurs, des plantes en pot, des tasses, etc.) sur le dessus de cet appareil. (Si de l'eau ou un liquide entre dans ce matériel, un incendie ou un choc électrique risque de se produire.)
Lors de l'utilisation de l'adaptateur secteur dans d'autres régions que les États-Unis
L'adaptateur secteur fourni comporte une fonction de sélection automatique de la tension dans une plage de 110V à 240V.
Utilisation de l'adaptateur de FICHE secteur
Lors du branchement du cordon d'alimentation de l'appareil à une prise de secteur différente du standard national américain C73, utilisez un adaptateur de fiche nommé «SIEMENS PLUG», comme indiqué ci-dessous.
Pour cet adaptateur de prise secteur, consulter votre revendeur JVC le plus proche.
Adaptateur de fiche
- Retirez l'adaptateur secteur de la prise murale quand vous ne l'utilisez pas.
- Ne laissez pas des objets poussiéreux ou métalliques en contact avec la prise secteur murale ou l'adaptateur secteur (fiche d'alimentation/CC). Assurez-vous d'utiliser l'adaptateur secteur fourni.
- N'utilise pas l'adaptateur secteur fourni avec un autre appareil.
Tout changement ou modification non approuvé par JVC peut annuler l'autorisation d'utiliser l'appareil. Cet équipement a été testé et a été trouvé conforme avec les limites des appareils numériques de classe B, conformément à l'article 15 du règlement FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles d'une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie radio fréquence et, s'il n'est pas installé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que de telles interférences ne se produiront pas dans une installation particulière. Si cet appareil provoque des interférences avec la réception radio ou de télévision, ce qui peut être vérifié en alimentant l'appareil et en coupant son alimentation, nous conseillons à l'utilisateur d'essayer d'éliminer ces interférences par l'un ou plusieurs des moyens suivants: Réorientez ou changez l'emplacement de l'antenne de réception. Augmentez l'espace entre l'équipement et l'ampli-tuner.
Connectez l'équipement sur une prise secteur appartenant à un circuit électrique différent de celui auquel l'ampli-tuner est connecté.
Consultez votre revendeur ou un technicien radio/télévision expérimenté pour en savoir plus.
Instructions importantes de sécurité
- Lisez ces instructions.
- Conservez ces instructions.
- Tenez compte de tous les avertissements.
- Suivez toutes les instructions.
- N'utilisez pas cet appareil près de l'eau.
- Nettoyez uniquement avec un chiffon sec.
- N'installez pas l'appareil près d'une source de chaleur telle qu'un radiateur, un poêle ou tout autre appareil (y compris les amplificateurs) qui produit de la chaleur.
- Empêchez le cordon d'alimentation d'être piétiné ou pincé, en particulier au niveau des fiches, des prises de courant et des sorties des appareils.
- Utilisez uniquement les accessoires spécifiés par le fabricant.
- Utilisez uniquement un chariot, un support, un
trépied, une applique ou une table spécifique par le fabricant ou vendu avec l'appareil. Si l'appareil est installé sur une table roulante, celle-ci doit être déplacée avec soin afin d'éviter des blessures ou de faire tomber l'appareil.
- Débranche cet appareil pendant un orage ou s'il ne doit pas être utilisé pendant une période prolongée.
- Toute réparation doit être confiée à un personnel d'entretien qualifié.
L'appareil doit être réparé s'il a été endommagé de tel façon que le cordon ou la fiche d'alimentation est endommagée, si un liquide a coulé ou un objet est tombé à l'intérieur, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normallement ou est tombé.
Precaution!
Les remarques suivantes sont destinées à protéger l'utilisateur et l'appareil contre des dommages évventuels.
N'utilisez pas de trépied photographique sur des surfaces irrégulières et inclinées.
Il pourrait tomber et l'appareil pourrait être sérieusement endommagé.
Cet appareil est conforme à la partie 15 des règles de la FCC. Le fonctionnement est sujet aux deux conditions suivantes: (1) Cet appareil ne peut pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris des interférences qui peuvent causer un mauvais fonctionnement.
Merci pour avoir acheté ce produit JVC. Vous pouvez utiliser l'appareil en le connectant à un caméscope compatible avec le support.
Avant l'utilisation, veuillez lire les "Précautions de sécurité" et les "Précautions" pour utiliser correctement cet appareil.
Pour en savoir plus sur l'utilisation de ce produit, reportez-vous aux instructions du caméoscope.
Précautions de sécurité
Pour le CU-PC1SE
Attention:
Pour éviter les chocs électriques, n'ouvre pas le coffret. Il n'y a aucune pièce réparable par l'utilisateur à l'intérieur. Faites appel à un personnel qualifié pour l'entretien. - Si vous ne comptez pas utiliser l'adaptateur secteur pendant un certain temps, il est recommandé de débrancher le cordon d'alimentation de la prise secteur.
Remarques:
- La plaque d'identification et l'avertissement de sécurité se trouvent sous l'appareil et/ou au dos.
- La plaque de numéro de série se trouve sur le dessous de l'appareil.
- Les informations d'identification et l'avertissement de sécurité de l'adaptateur secteur sont situés sur ses côtés supérieur et inférieur.
Avertissement:
Éviter d'exposer le support panoramique avec la batterie insérée à une chaleur excessive, telle que celle des rayons directs du soleil, d'un feu ou autre source de chaleur.
Attention:
La prise secteur doit être opérationnelle.
- Retirez la fiche secteur immédiatement si le support panoramique fonctionne de façon anormale.
Attention:
Assurez-vous d'utiliser l'adaptateur secteur fourni. - N'utilisez pas l'adaptateur secteur fourni avec un autre appareil.
Aucune source à flamme nue, telle que des bougies allumées, ne doit être placée sur l'appareil. Pour jeter des piles, prenez en compte les problèmes liés à l'environnement et respectez strictement les réglementations ou lois locales régissant la mise au rebut de ces piles. L'appareil ne doit pas être exposé à l'égoutte ni aux élabousements.
N'utilise pas cet appareil dans une salle de bain, ni dans des endroits avec de l'eau.
De plus, ne placez pas de récipient rempli d'eau ou de liquides (tels que des produits cosmétiques, des médicaments, des vases de fleurs, des plantes en pot, des tasses, etc.) sur le dessus de cet appareil. (Si de l'eau ou un liquide entre dans ce matériel, un incendie ou un choc électrique risque de se produire.)
Precaution!
Les remarques suivantes sont destinées à protéger l'utilisateur et l'appareil contre des dommages événuels.
N'utilise pas de trépied photographique sur des surfaces irrégulières et inclinées.
Il pourrait tomber et l'appareil pourrait être sérieusement endommagé.
Pour éviter les chocs électriques ou les dommages à l'appareil, insérez d'abord solidément la petite extrémité du cordon
d'alimentation dans l'adaptateur secteur jusqu'à ce qu'elle ne rouge plus, puis branchez l'extrémité plus large du cordon d'alimentation sur une prise secteur.
Informations sur la mise au début des anciens appareils électriques et électroniques.
(s'applique aux pays qui ont adopté un système de collecte des déchets séparé)
Les produits sur lesquels le pictogramme (poubelle barrée) est apposé ne peuvent pas être éliminés comme ordures ménagères. Les anciens équipements électriques et électroniques doivent être recyclés sur des sites capables de traiter ces produits et leurs déchets.
Contactez vos autorités locales pour connaître le site de recyclage le plus proche. Un recyclage adapté et l'élimination des déchets aideront à conserver les ressources et à nous préserver des leurs effets nocifs sur notre santé et sur l'environnement.
Cher(e) client(e),
Union européenne
Cet appareil est conforme aux directives et normes européennes en vigueur concernant la compatibilité électromagnétique et à la sécurité électrique.
Représentant européen de JVC KENWOOD
Personne morale:
JVC Technical Services Europe GmbH
Postfach 10 05 04
61145 Friedberg
Allemagne
Les M/D de l'équipement sont le mois et l'année de production.
Merci pour avoir acheté ce produit JVC. Vous pouvez utiliser l'appareil en le connectant à un caméscope compatible avec le support.
Avant l'utilisation, veillez à lire les "Précautions de sécurité" et les "Précautions" pour utiliser correctement cet appareil.
Pour en savoir plus sur l'utilisation de ce produit, reportez-vous aux instructions du caméoscope.
Précautions de sécurité
Pour le CU-PC1SAG
Attention:
- Si vous apercevez de la fumée ou une odeur particulière en provenance de cet appareil ou de l'adaptateur secteur, mettez-le immédiatement hors tension et débranchez-le du secteur. Continuer d'utiliser l'appareil ou l'adaptateur secteur dans ces conditions peut entraîner un incendie ou un choc électrique. Contactez votre revendeur JVC. N'essayez pas de réparer un mauvais fonctionnement vous-même. Pour éviter les chocs électriques, n'ouvre pas le coffret. Il n'y a aucune pièce réparable par l'utilisateur à l'intérieur. Faites appel à un personnel qualifié pour l'entretien.
- Si vous ne comptez pas utiliser l'adaptateur secteur pendant un certain temps, il est recommandé de débrancher le cordon d'alimentation de la prise secteur.
- Dans certaines régions, utilisez la fiche de conversion en fonction du type de prise secteur murale.
Remarques:
- La plaque d'identification et l'avertissement de sécurité se trouvent sous l'appareil et/ou au dos.
- La plaque de numéro de série se trouve sur le dessous de l'appareil.
- Les informations d'identification et l'avertissement de sécurité de l'adaptateur secteur sont situés sur ses côtés supérieur et inférieur.
Avertissement:
Éviter d'exposer cet appareil avec la batterie insérée à une chaleur excessive, telle que celle des rayons directs du soleil, d'un feu ou autre source de chaleur.
Attention:
La prise secteur doit être opérationnelle.
- Retirez la fiche secteur immédiatement si le support panoramique fonctionne de façon anormale.
Attention:
Pour éviter les chocs électriques ou les dommages à l'appareil, insérez d'abord solidement la petite extrémité du cordon d'alimentation dans
l'adaptateur secteur jusqu'à ce qu'elle ne rouge plus, puis branchez l'extrémité plus large du cordon d'alimentation sur une prise secteur.
Aucune source à flamme nue, telle que des bougies allumées, ne doit être placée sur l'appareil. Pour jeter des piles, prenez en compte les problèmes liés à l'environnement et respectez strictement les réglementations ou lois locales régissant la mise au rebut de ces piles.
L'appareil ne doit pas être exposé à l'égoutage ni aux éclaboussements.
N'utilisez pas cet appareil dans une salle de bain, ni dans des endroits avec de l'eau.
De plus, ne placez pas de récipient rempli d'eau ou de liquides (tels que des produits cosmétiques, des médicaments, des vases de fleurs, des plantes en pot, des tasses, etc.) sur le dessus de cet appareil. (Si de l'eau ou un liquide entre dans ce matériel, un incendie ou un choc électrique risque de se produire.)
Attention:
Assurez-vous d'utiliser l'adaptateur secteur fourni. - N'utilisez pas l'adaptateur secteur fourni avec un autre appareil.
Precaution!
Les remarques suivantes sont destinées à protéguer l'utilisateur et l'appareil contre des dommages événuels.
N'utilise pas de trépied photographique sur des surfaces irrégulières et inclinées.
Il pourrait tomber et l'appareil pourrait être sérieusement endommagé.
Si ce symbole est montré, il n'est reconnu que dans l'Union européenne.
Accessoires
Adaptateur secteur (AC-V11U, AC-V10E ou AC-V10M) - Instructions (ce manuel) Plateau de caméscope
Cable de commande
Connectez au connecteur AV du caméscope.
Plateau de caméscope
Attachez au trou de montage du trépied du caméoscope puis au support panoramique.
Commutateur de déverrouillage
Appuyer pour refermer la plaque de camouflage.
Trou de fixation
Attache l'appareil avec un câble ou quelque chose de similaire.
Connecteur DC
Connectez-y l'adaptateur secteur fourni.
L'ajustement de la position démarre quand l'appareil est mis sous tension.
Bouton de verrouillage
Fixe l'angle d'inclinaison
Verrou
Déverrouille
Témoin d'alimentation
S'allume quand l'appareil est mis sous tension. Clignote pendant l'ajustement de la position, quand aucun caméscope n'est connecté ou quand l'ajustement de la position a échoué.
*Ne connectez pas un cable HDMI au caméscope pendant qu'il est connecté au support panoramique.
Caractéristiques techniques
| Alimentation | Utilisation de l'adaptateur secteur: CC 5,2 V Utilisation des piles: Piles alcalines de taillie AA (LR6): Piles rechargeables hybrides nickel-métal,1,5 V x 2, de taillie AA (HR6): 1,2 V x 2 |
| Consommation électricque | 0,8 W, Consommation de courant nominale: 1,0 A (lors de l'utilisation d'un adaptateur secteur) |
| Dimensions (mm) | 113 x 67 x 107 (4 1/2" x 2 11/16" x 4 1/4") (L x H x P) (y compris la plaque de caméoscope) |
| Masse | Environ 225 g (0,5 lbs) (sans la batterie) |
| Zone mobile | Mouvement horizontal: Environ 90° (électrique), Inclinaison: Environ 20° (manuel) |
| Environnement de fonctionnement | Température de fonctionnement: 5 °C à 40 °C (41 °F à 104 °F), Température de stockage: – 20 °C à 50 °C (– 4 °F à 122 °F), Humidité relative: 35 % à 80 % |
| Durée de fonctionnement en continu | environ 6 heures (lors de l'utilisation de piles alcalines) (la durée de fonctionnement peut être plus courte en fonction des conditions d'utilisation.) |
| Adaptateur secteur (AC-V11U) | |
| Alimentation | CA 110 V à 240 V, 50 Hz/60 Hz |
| Consummation électricque | CC 5,2 V, 1,0 A |
| Dimensions (mm) | 66 x 28 x 47 (2 5/8" x 1 1/8" x 1 7/8") (L x H x P, sauf le cordon secteur et la fiche secteur) |
| Masse | Environ 71 kg (0,16 lbs) |
| Température de fonctionnement | 0 °C à 40 °C (32 °F à 104 °F) |
| Adaptateur secteur (AC-V10E) | |
| Alimentation | CA 110 V à 240 V, 50 Hz/60 Hz |
| Consummation électricque | CC 5,2 V, 1,0 A |
| Dimensions (mm) | 72 x 28 x 59 (L x H x P, sauf le cordon secteur et la fiche secteur) |
| Masse | Environ 77 g |
| Température de fonctionnement | 0 °C à 40 °C |
| Adaptateur secteur (AC-V10M) | |
| Alimentation | CA 110 V à 240 V, 50 Hz/60 Hz |
| Consummation électricque | CC 5,2 V, 1,0 A |
| Dimensions (mm) | 83 x 28 x 40 (L x H x P, sauf le cordon secteur et la fiche secteur) |
| Masse | Environ 77 g |
| Température de fonctionnement | 0 °C à 40 °C |
- Les spécifications et l'apparence sont sujettes à des modifications sans préavis afin d'améliorer le produit.
Pourvoirsécurité, NE PAS
ouvrir le châssis du support panoramique.... démonter ou modifier l'appareil.... laisser pénétrer des substances inflammables, de l'eau ou des objets métalliques dans l'appareil.... retirer la batterie ou débrancher l'appareil pendant que celui-ci est sous tension.... laisser la batterie attachée au support panoramique lorsque celui-ci n'est pas utilisé.... placer des sources de flammes nues, telles que des bougies allumées, sur l'appareil.... exposer l'appareil à l'éclaboussure ou aux éclaboussements.... laisser s'accumuler de la poussière ou placer des objets métalliques sur la prise d'alimentation ou une prise de courant murale.... insérer des objets dans le support panoramique.
Éviter d'utiliser l'appareil
... dans des endroits trop humides ou poussiéreux.... dans des lieux exposés à de la sueur ou à de la vapeur (par exemple, près d'une cuisinière).... près d'appareils générant des champs magnétiques ou électriques intenses (haut-parleurs, antennes de diffusion, etc.).... dans des lieux exposés à des températures extrêmement élevées (au-delà de 40°C ou 104°F) ou extrêmement basses (en dessous de 0°C ou 32°F).
- NE laissiez PAS l'appareil
... dans des lieux exposés à des températures supérieures à 50°C (122^)
... dans des lieux exposés à des taux d'humidité extrêmes (en deça de 35 % ou au-delà de 80 %).... en plein soleil.... dans une voiture hermétiquement fermée en période estivale.... près d'un radiateur.... en hauteur, sur un téléviseur par exemple. Si l'appareil est placé en hauteur alors que le cable est raccordé, celui-ci peut être coincé et l'appareil peut tomber et ne plus fonctionner.
... le mouiller.... le faire tomber ou le cogner contre des objets durs.... le soumettre à trop de chocs ou vibrations durant le transport.... maintenir l'objet orienté vers des objets extrêmement lumineux pendant trop longtemps.... exposer l'objectif à la lumière directe du soleil.... le balancer inutillement par la dragonne.... trop balancer l'étui rouge du support panoramique lorsque le support panoramique est à l'intérieur. ranger le support panoramique dans un endroit poussièreux ou avec du sable.
Pour éviter une chute de l'appareil,
- Lors de l'utilisation du support panoramique avec un trépied, fixer fermement le support panoramique sur le trépied.
Si le support panoramicique se détache et tombe, il peut causer des blessures ou être endommagé.
Si un enfant utilise l'appareil, un adulte doit être présent.
