HASZNÁLATI ÚTMUTATÓ ROWELD P160B ROTHENBERGER

HU Kezelési útmutató

Teljes felelősségünk tudatában kijelentjük, hogy jelen termék megfelel a következő szabványoknak vagy szabványossági dokumentumoknak.

Surface des vérins Az [cm²] x 10

Facteur de soudage (SF): PE = 0,15 N/mm², PP = 0,10 N/mm², PVDF = 0,10 N/mm²

Cylinderflade Az [cm²] x 10

Svejsefaktor (SF): PE = 0,15 N/mm², PP = 0,10 N/mm², PVDF = 0,10 N/mm²

4 Pleje og eftersyn

Cylinderyta Az [cm²] x 10

Svetsfaktor (SF): PE = 0,15 N/mm², PP = 0,10 N/mm², PVDF = 0,10 N/mm²

válcová plocha Az [cm²] x 10

Součinitel hodnoty svaru (SF): PE = 0,15 N/mm², PP = 0,10 N/mm², PVDF = 0,10 N/mm²

4 Péče a údržba

1 Útmutatások a biztonsághoz.... 132

1.1 Rendeltetésszerű használat 132
1.2 Általános biztonsági előírások az elektromos kéziszerszámokhoz 132

2 Müszaki adatok....134

3 A készülék működése.... 135

3.1 A készülék leírása.... 135
3.1.1 Alapgép (A).... 135
3.1.2 Hidraulikus aggregátor (B).... 136
3.2 Használati utasítás 136
3.2.1 Üzembevétel.... 136
3.2.2 Intézkedések a hegesztés előkészítéséhez 138
3.2.3 Hegesztés....140
3.2.4 Kikapcsolás....140
3.3 Általános követelmények 141
3.4 Fontos tanácsok a hegesztési paraméterekhez 141

4 Ápolás és karbantartás....141

5 Kiegészítők 142

6 Ügyfélszolgálat....142

7 Ártalmatlanítás 142

Az anyagban használt jelölések

Balesetveszély!

Ez a jel a személyi sérülésektől óv.

Figyelem!

Ez a jel anyagi- vagy környezeti károktól óv.

→ Felhívás cselekvésre

A szimbólumok magyarázata Címkék

EU-megfelelőségi címkézés

EAC megfelelőségi címkézés

Figyelmeztetés a behúzás veszélyére

Figyelmeztetés a forró felületre

Vágásveszélyre figyelmeztetés

Olvassa el a használati utasítást

Az elektromos és elektronikus berendezések hulladékainak ártalmatlanítására vonatkozó címkézés

1.1 Rendeltetésszerű használat

A ROWELD P160-630B Professional csak a PE - PP és PVDF csövek hegesztéséhez használható a műszaki adatoknak megfelelően. A nem rendeltetésszerű használatból eredő mindennemű kárért a felelősség kizárólag a felhasználót terheli.

1.2 Általános biztonsági előírások az elektromos kéziszerszámokhoz

FIGYELMEZTETÉS! Olvassa el az ehhez a kéziszerszámhoz mellékelt összes biztonsági figyelmeztetést, előírást, illusztrációt és specifikációt.

Az alábbiakban felsorolt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük a későbbi használatra gondosan őrizze meg ezeket az előírásokat.

Az alább alkalmazott „elektromos kéziszerszám” fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.

1) Munkahelyi biztonság
a) Tartsa tisztán és tartsa rendben a munkahelyét. Rendetlen munkahelyek és megvilágítatlan munkaterületek balesetekhez vezethetnek.
b) Ne dolgozzon az elektromos kéziszerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikrákat bocsáthatnak ki, amelyek meggyújthatják a port vagy a gözőket.
c) Tartsa távol a gyerekeket és az idegen személyeket a munkahelytöl, ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét, elvesztheti az uralmát a berendezés felett.

2) Elektromos biztonsági előírások

a) A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékekkel kapcsolatban ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát.

b) Kerülje el a földelt felületek, mint például csövek, fütötestek, kályhák és hütőgépek megérintését. Az áramütés veszélye megnövekszik, ha a teste le van földelve.

c) Tartsa távol az elektromos kéziszerszámot az esőtől vagy nedvességtől. Ha víz hatol be egy elektromos kéziszerszámba, az megnöveli az áramütés veszélyét.

d) Ne használja a kábelt a rendeltetésétől eltérő célokra, vagyis a szerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és sohase húzza ki a hálózati csatlakozó dugót a kábelnél fogva. Tartsa távol a kábelt hőforrásoktól, olajtól, éles élektől és sarkoktól és mozgó gépalkatrészektől. Egy megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét.

e) Ha egy elektromos kéziszerszámmal a szabad ég alatt dolgozik, csak szabadban való használatra engedélyezett hosszabbítót használjon. A szabadban való használatra engedélyezett hosszabbító használata csökkenti az áramütés veszélyét.

f) Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. Egy hibaáram-védőkapcsoló alkalmazása csökkenti az áramütés kockázatát.

3) Személyi biztonsági előírások

a) Munka közben mindig figyeljen, ügyeljen arra, amit csinál, és meggondoltan dolgozzon az elektromos kéziszerszámmal. Ha fáradt, ha kábítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használja a berendezést. A berendezéssel végzett munka közben már egy pillanatnyi figyelmetlenség is komoly sérülésekhez vezethet.

b) Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget. A személyi védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő használata az elektromos kéziszerszám használata jellegének megfelelően csökkenti a személyes sérülések kockázatát.
c) Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielőtt bedugná a csatlakozó dugót a dugaszolóaljzatba, csatlakoztatná az akkumulátor- csomagot, és mielőtt felvenné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, ez balesetekhez vezethet.
d) Az elektromos kéziszerszám bekapcsolása előtt okvetlenül távolítsa el a beállító szerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat.
e) Ne becsülje túl önmagát. Kerülje el a normálistól eltérő testtartást, ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni.
f) Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják.
g) Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a készülékhez és rendeltetésüknek megfelelően működnek. A porgyűjtő berendezések használata csökkenti a munka során keletkező por veszélyes hatását.
h) Ne hagyja, hogy az elektromos kéziszerszám gyakori használata során szerzett tapasztalatok olyan önelégülté tegyék, hogy figyelmen kívül hagyja az idevonatkozó biztonsági alapelveket. Egy gondatlan művelet egy másodperc törtrésze alatt súlyos sérüléseket okozhat.
4) Az elektromos kéziszerszámok gondos kezelése és használata
a) Ne terhelje túl az elektromos kéziszerszámot. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. Egy alkalmas elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni.
b) Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsolni, veszélyes és meg kell javíttatni.
c) Húzza ki a csatlakozó dugót a dugaszolóaljzatból és/vagy távolítsa el az akkumulátorcsomagot (ha az leválasztható) az elektromos kéziszerszámtól, mielőtt az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését.
d) A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják.
e) Az elektromos kéziszerszámot és tartozékait gondosan tartsa karban. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e beszorulva, és nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berendezés megrongálódott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem kielégítő karbantartására lehet visszavezetni.
f) Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező és gondosan ápolt vágószerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani.

g) Az elektromos kéziszerszámokat, tartozékokat, betétszerszámokat stb. csak ezen előírásoknak és az adott készüléktípusra vonatkozó kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkafeltételeket és a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet.
h) Tartsa szárazon, tisztán és olaj- és zsírmentes állapotban a fogantyúkat és markoló felületeket. A csúszós fogantyúk és markoló felületek váratlan helyzetekben lehetetlenné teszik az elektromos kéziszerszám biztonságos kezelését és irányítását.
5) Szerviz
a) Az elektromos kéziszerszámot csak szakképzett személyzet csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon.

2 Mûszaki adatok

P160B	P200B	P250B	P355B	P500B	P630B
Alapgép:
Csőhegesztési tartomány ∅ (mm)				40-160	63-200...90-250...90-355 ... 200-500 ..315-630
Csőhegesztési teljesítmény				SDR lásd a mellékelt hegesztési táblázatból lehet kiolvasni + figyelje nyomási max. hidraulikus aggregátor
Max. hengerlöket (mm)				100	100....150....150....200....200
Össz - hengerfelület (cm2)				3,53	3,53....6,26....6,26....14,13....14,13
Fő	méretek:
Hosszúság (mm)				705	675....810....795....1300....1300
Szélesség (mm)				370	370....485....600....900....1060
Magasság (mm)				300	400....415....535....800....920
Tömeg max * (kg)				30,2	27,5....56,7....77,9....235....319,9

* beleértve redukciós betétek a legkisebb cső átmérője

Maróberendezés:

Elektromos csatlakozás	230 V115(Hz) 50/60(A) 3,5	230 VV50/602,9	230 V50/603,5	230 V50/604,8	400 V50/601,75	3~400 V50/602,55
Névleges felvett teljesítmény/Leadott (W)	750/470	630/425	750/470	1050/650	1210/750	1770/1100
Motor fordulatszám (perc ^-1 )	660	950	660	726	140	140
Üresjárási fordulatszám (perc ^-1 )	126	165	85	66	31	24
(Marótárcsa)
Hangnyomás-szint dB(A) L _pA | K _pA	82 | 3	83 | 3	82 | 3	83 | 3	48 | 3	52 | 3
Hangteljesítmény-szint dB(A) L _WA | K _WA	93 | 3	94 | 3	93 | 3	94 | 3	59 | 3	63 | 3
Tömeg (kg)	7,6	7,0	15	22,4	68	123
Fűtőelem:Elektromos csatlakozás	230 V115(Hz) 50/60(W) 800	230 VV50/601000	230 V50/601500	230 V50/602500	400 V50/604000	400 V50/608000
Fűtőelem átmérő (mm)	200	230	300	380	540	660
Tömeg (kg)	3,3	3,9	5,5	9,1	32	49
Beállítószekrény:Tömeg (kg)	4,7	4,3	8,2	9,6	55	70

Hidraulikus aggregátor:

Elektromos csatlakozás 230 V – 50 Hz – 2,5 A 230 V – 50 Hz – 5,6 A 230 V – 60 Hz – 2,5 A 230 V – 60 Hz – 5,6 A

Névleges felvett teljesítmény/

Pumpa szállítási mennyiség (l/min) .....2,8 ..... 5,65 2,45

Olajtartály köbtartalom (I)....0,7....0,7

Nyomási max. (bar) 100 100

Hidraulika olaj ....HLP - 46 (no.: 53649)

Méretek (HxSzxM, mm)....540 x 340 x 340....540 x 340 x 340

Hangnyomás-szint dB(A) L pA | K pA ....74 | 3 ....77 | 3

Hangteljesítmény-szint dB(A) LWA | KWA.85 | 3 .... 88 | 3

Tömeg (kg) 28 29

P160B P200B P250B P355B P500B P630B

Összberendezés:

Elektromos

összcsatlakozási érték (kW) .....2,1 .....2,0 .....2,9 .....4,0 .....6,7 .....11,3

A szállító láda méretei:

Hosszúság (mm)....1200 ....1200 ....1200 ....1200 ....2240 ....2240

Szélesség (mm) 800 800 800 800 1300 1300

Magasság (mm) 900 900 900 900 1500 1500

Munka végzésekor a zajszint meghaladhatja a 85 dB (A) értéket. Hallásvédőt kell viselni!

3 A készülék működése

3.1 A készülék leírása

A ROWELD P160-630B Professional készülékek kompakt, szállítható fütőelemcsonk hegesztőgépek, amelyek speciálisan az építkezések területén– és itt speciálisan a csőárkokban – történő felhasználásra kerültek kidolgozásra. Természetesen a gépek műhelyben történő felhasználása is lehetséges.

A cső és a cső közötti kapcsolatok, valamint a T - idom, a csőhajlatok és a hegesztett gallérok hegesztése előállítható.

A gépek lényegében a következőkből állnak:

Alapgép, redukciós betétek, hidraulikus aggregátor, maróberendezés, fűtőelem, beállító láda Előhegesztő bilincsek hegesztésekor a tartozékként kapható négypofás feszítő-befogótárcsa alkalmazható.

ROWELD P160-250B: Max. a gép átmérőjével megegyező kis keresztmetszetű csőívek hegesztésénél a tartozékként beszerezhető ferde feszítőszerszámot kell használni.

ROWELD P500-630B: A maró és a fűtőelem be- és kiemeléséhez a tartozékk ént kapható elektromos kiemelő berendezés alkalmazható.

3.1.1 Alapgép (A)

1 Mozgatható feszítőelemek 5 Levehető feszítőelem
2 Eltolható feszítőelem 6 Rögzítő csavarok felül
3 Távolságtartó elem rögzítő bevágással 7 Távtartó darab
4 Fütőelem lehúzó szerkezet 8 Rögzítő csavarok alul

3.1.2 Hidraulikus aggregátor (B)

1	Olajbetöltő és mérőpálca	5	Hálózati kábel
2	Gyorskuplung csatlakozó	6	Nyomásmérő
3	Nyomás mentesítő szelep	7	Szabályozókar Balra – indítás, Jobbra – befejezés

4 Gyorskuplung karmanytú 8 Gyorskuplung karmanytú

A hidraulikus aggregátor lehetővé teszi a hegesztő készülék következő jelekkel megjelölt használatát:

A feszítőelemek összekötéséhez fordítsa balra a szabályozókart. Az eljárási és nyomás növekedési sebesség az elfordítás szögétől függ

A feszítőelemek szétválasztásához fordítsa jobbra a szabályozókart. Az eljárási sebesség az elfordítás szögétől függ

Nyomás beállítási szelep a marási nyomás, kiegyenlítési, felmelegítési és illesztési nyomás számára. A beállított nyomást a nyomásmérő mutatja

Nyomáscsökkentő szelep, balra fordítva a nyomás csökkenthető. A csökkentési sebesség az elforgatások számától függ. Jobbra fordítás – nyomás tartás

3.2 Használati utasítás

A hegesztőgépek -10°C és +40°C közötti környezeti hömérsékleten is üzemeltethetők.

Alkalmasak 230 V 50/60 Hz-es és 400 V 50/60 Hz-es helyhez kötött áramellátáshoz. Ha áramfejlesztőt használnak, a hegesztőnek a szükséges teljesítményt a generátor gyártójával kell tisztáznia.

A hegesztő készüléket csak az erre jogosult és megfelelően kiképzett szakember kezelheti a DVS 2212 1. résznek megfelelően!

3.2.1 Üzembevétel

A tompahegesztőgép használatba vétele előtt figyelmesen olvassa el a használati utasítást!

A fütőelemet ne használja robbanásveszélyes környezetben és ügyeljen arra, hogy ne érintkezzen gyúlékony anyaggal!

Tartsa be a biztonságos távolságot, ne álljon a gép közelébe, ne nyúljon a gépbe. Ügyeljen arra, hogy illetéktelen személyek ne közelíthessék meg a gépet!

Minden üzem behelyezés előtt ellenőrizze a hidraulikus egységben az olajszintet, az előírt olajszint az olajszint az olajtöltő szerkezeten a min. max. jelölésénél legyen, szükség esetén töltse fel HLP 46 hidraulika olajjal!

A hidraulikus egység csak vízszintes helyzetben szállítható, ha a talajra helyezéskor ferde helyzetben van, folyik az olaj az olajtöltő szerkezeten!

→ Kapcsolja össze az alapgépet és a hidraulikus aggregátot mindkét hidraulikus tömlővel.

Ügyeljen arra, hogy a gyorskuplung ne legyen szennyezett. A tömítetlen kuplungokat haladéktalanul ki kell cserélni!

→ A maróberendezést, a hidraulikus aggregátort és a fütőelemet csatlakoztassa a hálózatba a típustáblának megfelelően.

A P160-250B nél:

→ Piros „Készenlét” dióda világít a fűtőelemnél; jelentése: van feszültség. A fűtőelemet kapcsolja be a fogantyúnál a nagy nyomógombbal (zölden világít) és a + és - gombok segítségével állítsa be a kívánt hőmésékletet (160 ... 285 °C / 320°F ... 545°F).

A rendszer a fűtőelem felfűtését a fogantyúnál található sárga diódával jelzi. Ez mellett a hőmérsékletkijelzőn a rendszer vízszintes oszlopokat jelenít meg. A beállított cél hőmérséklet elérte előtt (tűrés: +/-3 °C / 5.4°F) nem sokkal a sárga dióda kikapcsol, és a zöld el kezd világítani. További tíz perc múlva a fűtőelem üzemkész. Tudnivaló: A cél hőmérséklet első e-lérésekor a beállított értéket a rendszer rövid ideig meghaladhatja.

→ Hőmérséklet szabályozása külső hőmérőberendezéssel. Eltérés esetén a fűtőelemet újra kalibrálni kell: a + és - gombok egyidejű megnyomásával, majd az eltérés + és - gombokkal való beállításával.

Az „Er1” üzenet elektronika hibát jelez. Az „Er1” üzenet ellenállás-hőmérő hibát jelez, ill. az nincs csatlakoztatva. A készüléket küldje hivatalos ROTHENBERGER szakszervizbe.

Égésveszély ! A fűtőelem 290°C / 554°F-os hőmérsékletet érhet el és a használat után az erre a célra előirányzott beállító ládába kell visszahelyezni!

A P355B nél:

→ Kapcsolja be a vezérlődoboz főkapcsolóját, a kapcsoló erre zölden világít, és a rendszer megjeleníti a fűtőlemez névleges hőmérséklet értékét. A - és + gombokkal állítsa be a megfelelő hőmérsékletet a 160°C - 270°C / 320°F - 518°F-os tartományban.

A beállított hőmérséklet elérésekor a kijelző a „set” (beállított) kijelzésről az „actual” (tényleges) kijelzésre vált és a kijelző „heat” (fűtés) eleme villog. A fűtőelem további 10 perc eltelte után áll készen a használatra.

→ Ellenőrizze a hőmérsékletet egy hőmérővel.

A hömérsékletszabályozót a gyárban optimálisan beállítottuk; ha a fűtőelem felületi hőmérséklete nem egyezik a megjelenített értékkel, akkor azt ún. eltolással módosítani kell. Ehhez állítsa a billenőkapcsolót a 0-ra; nyomja meg a - és a + gombokata billenőkapcsoló bekapcsolásához. Erre a kijelzőn megjelenik az „OFF”, „SET” (Eltolás) felirat és a beállított eltolás érték. A - és a + gombokkal állítsa be a megfelelő eltolást; és a - és a + gombok együttes megnyomásával tárolja azt. Ezután a kijelző a névleges értéket jeleníti meg.

A P500-630B nél:

→ Kapcsolja be a vezérlő doboz főkapcsolóját (a főkapcsoló zölden világít). Állítsa be a kívánt hőmérsékletet (lásd hőmérséklet-szabályozó).

A kijelző mutatója rendszerint a valódi hőmérsékletet mutatja. A végrehajtási utasítás szerint a fűtőelem 10 perccel a kívánt hőmérséklet első elérése után használatra kész.

→ A hömérsékletet ellenőrizni kell hömérsékletmérővel.

Égésveszély ! A fűtőelem 300°C / 572°F-os hőmérsékletet érhet el és a használat után az erre a célra előirányzott beállító ládába kell visszahelyezni!

A hegesztő készülék digitális 400-as típusú hőmérséklet-szabályozóval van felszerelve.

A digitális hőmérséklet-szabályozó gyárilag optimálisan konfigurált és beállításra került. A hőmérséklet beállításához csupán az →F← gombot kell megnyomni, amíg a kijelző „_SP“-t mutat. Most megváltoztatható a kívánt hőmérséklet 0-300°C / 32-572°F-ig a nyilazott gombok-kal.

Ha semmilyen más gomb nem kerül megnyomásra, akkor a kijelző ismét az aktuális hőmérsékletet mutatja, a szabályozó automatikusan az újra kiválasztott hőmérsékletet állítja be. Mindaddig, amíg az aktuális hőmérséklet alacsonyabb, mint a beállított kívánt hőmérséklet, addig a piros nyíl villog (low). Ha az aktuális hőmérséklet magasabb, akkor a piros nyíl villog (high). Ha a beállított kívánt hőmérséklet megfelel az aktuális értéknek, akkor a zöld mérősáv világít. Ha a fűtőelem tényleges felületi hőmérséklete nem egyezik meg a mutatott aktuális hőmérséklettel, akkor egy „Offset“ adható be. Ehhez tartsa az →F← gombot lenyomva, amíg a képernyőn „InP“ jelenik meg (kb.7 mp); majd engedje el az →F← gombot. Ezután az →F← gombot mindaddig nyomkodni, amíg „oFS“ megjelenik. Ezt az értéket azután megfelelően beállítani. A változtatás befejezéseként az →F← gombot mindaddig tartsa lenyomva, amíg az aktuális hőmérséklet ismét bemutatásra kerül.

Figyelem! Az összes többi paramétert nem szabad megváltoztatni!

Gyári beállítás:

Menü „CFG“„S.tu“ 0„h.Pb“ 1.0„h.lt“ 0.68„h.dt“ 0.17„h.P.H“ 100„rst“ 0„P.rE“ 0„SoF“ 0„Lb.t“ 0„Lb.P“ 25„FA.P“ 0

Menü „InP“„Ctr“ 8„tYP“ 16„FLt“ 0.1„FLd“ 0.5„dP.S.“ 0„Lo.S“ 0„HI.S“ 300„oFS“ xx„HI.A“ 0„Lo.L“ 0„HI.L“ 280

Menü „Out“„AL.n“ 0„r.o.1“ 0„r.o.2“ 0„Ct.1“ 20„Ct.2“ 20„rEL.“ 0

Menü „PAS“„Prot“ 32

Megjegyzés: Az automatikus hangolási funkció által az adatok a CFG alatt enyhén eltérhetnek. Ha nagyobb szabályozási ingadozások lépnek fel, akkor az automatikus hangolási funkciót hideg fűtőelem esetén lehet aktiválni. (A CFG menüben az „S.tu“ pontot 2-re állítani; a 0-ra történő visszaállítás automatikusan bekövetkezik).
A maróberendezés és fütőelem emeléséhez 53410 vagy 53323 típusjeli emelőszerkezetet vagy megfelelő szerszámot kell használni.

3.2.2 Intézkedések a hegesztés előkészítéséhez

→ A csöveknél, amelyek kisebbek, mint a géppel maximálisan hegeszthető átmérő, fel kell szerelni a redukciós betéteket a feldolgozandó csőátmérőre a tartozékokban található imbuszkulccsal.

ROWELD P200B: ∅63-140mm: 6 széles feszítő felületű félhéjból és 2 keskeny feszítő felületű félhéjból áll. ∅160-180mm: 8 széles feszítő felületű félhéjból áll.

ROWELD P160-355B: 6 széles feszítő felületű félhéjból és 2 keskeny feszítő felületű félhéjból áll.

ROWELD P500-630B: 450 mm-es átmérőig 6 széles feszítő felületű félhéjból és 2 keskeny feszítő felületű félhéjból áll, 500 mm-től 8 széles feszítő felületű félhéjból áll.

Ennél arra kell ügyelni, hogy a félhéjak a keskeny feszítő felülettel a két külső alsó alapfeszítő elembe kerüljenek behelyezésre. Csak cső-/csőívkötéseknél helyezhetők be ezek az alsó és felső bal alap feszítőelembe.

→ A hegesztendő műanyag csöveket vagy formadarabokat helyezze be a feszítő berendezésbe (hosszabb <2,5m csövek esetén görgős bakokat kell alkalmazni) és a sárgaréz anyákat meg kell húzni a felső feszítő szerszámon. A csövek nem kerekségét a sárgaréz anyák meghúzásával vagy lazításával lehet kiegyenlíteni.

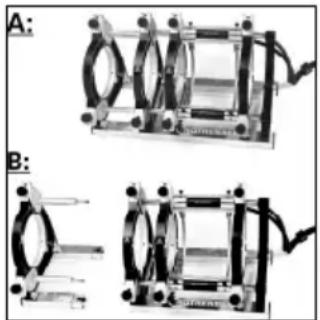

A P200B nél:

→ Cső- / cső kötéseknél a gépet 4 darab alapkivitelű szorítópofával üzemeltetjük (A hegesztési helyzet).
→ Szük cső- / szerelvény kötéseknél (B hegesztési helyzet) el lehet távolítani a 4. alapkivitelű szorítópofát. Ehhez először eltávoltjuk a (3) csavarokat és kissé meglazítjuk az (5) csavarokat. Ekkor le lehet húzni a 4. pofát alépítményestül. Végül lecsavarjuk a (4) távtartó darabokat és a helyükre a (3) csavarokat csavarjuk be.

→ A cső-/csőívkötéseknél a távtartókat a bal feszítő elemek között kell elhelyezni (szállítási állapot).

Figyelem: A távtartókat tilos átlós irányban felszerelni!

Gondoskodjon arról, hogy a csöveket két feszítőelem tartsa.

→ P160B: A cső-/csőívkötéseknél a távtartókat a középső feszítő elemek között kell elhelyezni.

P250-355B: A cső-/csőívkötéseknél a távtartókat a középső feszítő elemek között kell elhelyezni és a fűtőelem-lehúzószerkezetet a bal feszítő elemre kell felfüggeszteni. Néhány fitting feldolgozásánál bizonyos helyzetben, pl. vízszintes íveknél, a hegesztett darabokat ki kell venni a fűtőelem-lehúzószerkezetből.

→ P500-630B: A cső-/csőívkötéseknél a távtartókat el kell fordítani és be kell akasztani a középső feszítő elembe.

Figyelem: A távtartókat tilos átlós irányban felszerelni!

→ A csövet három feszítőelembe kell behelyezni, a fittinget egy feszítőelem tartja. Ekkor az eltolható feszítőelem a helyviszonyoknak és a hegesztésnek megfelelően feszítéskor a rúdon eltolható.

→ A munkadarabok összekötésével vizsgálja meg, hogy ezek jól bent vannak-e a feszítőszerszámban.

Tartsa be a biztonságos távolságot, ne álljon a gép közelébe, ne nyúljon a gépbe. Ügyeljen arra, hogy illetéktelen személyek ne közelíthessék meg a gépet!

→ Ugyancsak meg kell vizsgálni, hogy a fűtőelem elérte-e az üzemi hőmérsékletét.

FIGYELEM!!! A teljes fütöelem egyenletes höelosztásnak biztosításához a fütöelem legkorábban az előírt hömérséklet elérése után 10 perccel helyezhető el. A hömérsékletet méröműszer segítségével vizsgálja meg, és szükség esetén szabályozza után!

→ Az elektromos maróberendezést helyezze az összehegesztendő munkadarabok közé és kapcsolja be.

P500-630B: Vizsgálja meg a forgási irányokat! Gyárilag a gépek jobbra forgóként kerültek beállításra!

→ Helyezze a maróberendezést az alapgépbe és kapcsolja be. A gyalutárcsáknak a vágási irányba kell futniuk, különben a fázisváltót át kell kapcsolni a hálózati csatlakozónál a megfelelő szerszámmal.

Sérülésveszély! A gép működése közben tartsa be a biztonságos távolságot és ne nyúljon a mozgásban lévő gépbe. A marót csak bekapcsolt állapotban (munkahelyzetben) használja, és végül az erre kiképzett beállító dobozba helyezze vissza. A biztonsági kapcsoló működőképessége mindenkor biztosított kell legyen, hogy a nem-kívánatos elindulás a gépen kívül elkerülhető legyen!

→ Fordítsa a nyomószelepet az óramutató járásával ellentétes irányba.

→ Nyomja balra a főkart és lassan növelje a marónyomást az optimális érték eléréséig.

A túl magas marási nyomás túlmelegedést okozhat, és a maró-meghajtás sérüléséhez vezethet. A maróhajtás túlterhelése vagy leállása esetén gyorsítsa a gépet és csökkentse a nyomást!

→ Miután marógépet folyamatosan max. 0,2mm vastag hagyja el és nyomja az vezérlőkart jobbra és válassza szét a gépet.

→ Kapcsolja ki a berendezést, várja meg, amíg a tárcsák leállnak. Vegye ki a marógépet az alapgépből és tegye a dobozába.

→ Vigye a munkadarabokat ütközésig, a nyomáscsökkentő szelep nyitásával engedje ki a nyomást.

→ Ellenőrizze, hogy a hegesztett felületek simák, párhuzamosak legyenek és a tengelyek egy irányban helyezkedjenek el.

Ha ez nem így van, akkor a marási eljárást meg kell ismételni. Az axiális eltérés a munkadarabok között nem lehet nagyobb, mint a falvastagság 10 %-a és a maximális rés a tervezett felületek között nem lehet nagyobb, mint 0,5 mm. Egy tiszta munkaeszközzel (pl. ecsettel) az esetleges forgácsot távolítsa el a csőből.

Kérjük, ügyeljen! A mart, a hegesztéshez előkészített felületeket nem szabad kézzel megérinteni, és mindenféle szennyeződéstől mentesnek kell lenniük!

3.2.3 Hegesztés

Zúzódásveszély! A feszítő berendezés és a csövek összekötésekor alapvetően tartson biztos távolságot a géptől. Soha ne álljon a gépbe!

→ A munkadarabok újabb összekötése közben olvassa le a hidraulikus egység nyomásmérőjét a munkadarab mozgási nyomásáról (vontatónyomás).

A munkadarab mozgási nyomását (vontatónyomás) az a minimális nyomás jelöli, amely ahhoz szükséges, hogy a munkadarab – a hosszától és a tömegétől függetlenül – tengelyirányban mozgatható legyen. Ezt az értéket nagyon pontosan kell meghatározni, miközben a gépet többször kell összekötni és szétválasztani, és a nyomás beállító szelepet mindaddig beállítani, amíg a gép röviddel a megállás előtt lesz. Ezt a megállapított vontatónyomást hozzá kell számolni a kiegyenlítő-, átmelegítő- és illesztőnyomáshoz.

→ Helyezze be a fűtőelemeket a két munkadarab közé az alapgépbe ügyeljen arra, hogy a fűtőlemez tartók a lehúzó készülék vágataiban helyezkedjenek el.
→ Kösse össze a gépet, állítsa be a szükséges kiegyenlítési nyomást plusz a vontatási nyomást és tartsa azt.
→ Amint a szükséges dudorodási magasság az egész cső kerülete mentén elérésre került, a nyomást engedje le a nyomáscsökkentő szelep lassú megnyitásával.
→ Állítsa be a nyomást úgy, hogy még egy egyenletes, közel nyomásmentes felfekvés kerüljön biztosításra a munkadarabok végei és a fűtőelem között (felmelegedés).
→ Most ismét zárja el a nyomáscsökkentő szelepet. Eközben ügyeljen arra, hogy a munkadarabok végei ne veszítsék el a kontaktust a fűtőelemhez.
→ A felmelegedési idő lejárta után a munkadarabok ismét szétválasztásra kerülnek, a fűtőelem kivételre kerül és a munkadarabok összekötésre kerülnek. A nyomást most lehetőleg lineárisan a megfelelő illesztőnyomásra kell megnövelni és az egész lehülési idő alatt tartani.
→ Rendszeresen ellenőrizze a nyomást és szükség esetén a készüléket töltse fel. Rendszeres nyomásvesztés esetén ellenőrizze a hidraulikus rendszert.

Figyelem: Az első 20-tól 100 másodpercig a szabályozókart nyomva kell tartani és utána elengedni (középállásban)!

→ Helyezze vissza a fütőelemet a tartódobozba.
→ Miután a lehülési idő lejárt, vegye vissza a nyomást teljesen a nyomáscsökkentő szelep megnyitásával, az összehegesztett munkadarabokat fogja ki és vegye ki őket.

→ Az alapgépet nyissa szét, készítse el a protokollt. A gép készen áll a következő hegesztési ciklusra.

Az összes hegesztési paramétert a mellékelt hegesztési táblázatból lehet kiolvasni.

3.2.4 Kikapcsolás

→ Kapcsolja ki a fütőelemet.

A fütöelemet hütse le, vagy úgy helyezze el, hogy a mellette elhelyezett anyagok gyulladását megakadályozza!

→ Húzza ki a hálózati csatlakozót a maróberendezésből, a fűtőelemből és a hidraulikus aggregátorból és tekerje fel a kábelt.

A hidraulikus egység csak vízszintes helyzetben szállítható, ha a talajra helyezéskor ferde helyzetben van, folyik az olaj a légtelenítő szerkezetböl!

→ A hidraulikus tömlöt csatolja szét és tekerje fel.

3.3 Általános követelmények

Mivel az időjárási és környezeti hatások döntően befolyásolják a hegesztést, ezért a DVS megfelelő előírásait – 2207-es irányelv, 1,11 és 15 rész – okvetlenül be kell tartani. Németországon kívül a megfelelő nemzeti irányelvek érvényesek.

A hegesztési munkákat állandóan és gondosan felügyelni kell!

3.4 Fontos tanácsok a hegesztési paraméterekhez

Az összes szükséges hegesztési paramétert, mint a hömérséklet, nyomás és idő a DVS irányelvekböl – 2207 1, 11 és 15 részböl kell kiolvasni. Németországon kívül a megfelelő nemzeti irányelvek érvényesek.

Hivatkozás: DVS Media GmbH, Aachener Str. 172, 40223 Düsseldorf

Postfach 10 19 65, 40010 Düsseldorf, Tel.: +49 (0) 211 / 15 91 – 0

Email: [e-mail] internet: www.dvs-media.info

Egyes esetekben okvetlenül be kell szerezni az anyagnak megfelelő feldolgozási paramétereket a cső gyártójától.

A mellékelt hegesztési táblázatokban megnevezett hegesztési paraméterek irányértékek, a ROTHENBERGER cég nem vállal semmilyen garanciát!

A hegesztési táblázatokban megadott értékek a kiegyenlítő és az összeeresztő nyomás a következő képlet szerint kerülnek kiszámításra:

Nyomás P [bar] = Hegesztési felület A [mm^2] x Hegesztési faktor SF [N/mm^2]

Hengerfelület Az [cm²] x 10

Hegesztési faktor (SF): PE = 0,15 N/mm², PP = 0,10 N/mm², PVDF = 0,10 N/mm²

4 Ápolás és karbantartás

A gép működési képességének fenntartása érdekében a következő pontokra kell ügyelni:

• A megvezető rudakat tisztán kell tartani a szennyeződésektől. A felület sérülése esetén a megvezető rudakat ki kell cserélni, mivel ez esetlegesen a nyomás csökkenéséhez vezethet.
• A maróberendezés, a fűtőelem és a hidraulikus aggregát csak a típustáblán megadott feszültséggel üzemeltethető.
• Ahhoz, hogy kifogástalan hegesztési eredményeket kapjon, az szükséges, hogy a fűtőelemet tartsa tisztán. A felület sérülései esetén a fűtőelemet új bevonattal kell ellátni ill. ki kell cserélni. Az anyagmaradékok a fűtőtükön csökkentik a nemtapadási tulajdonságokat és ezért egy nem rojtosodó papírral és mosószer egy Etanoltartalom >99,8% (a DVS 2207 szerint) (csak hideg fűtőelem esetén!) kell eltávolítani azokat.
• A hidraulikus egység olajszintjét minden üzembevétel előtt ellenőrizni kell (az olajszintnek a min. és a max. jelzés között kell lennie). Adott esetben a hidraulika olajat után kell tölteni (HLP – 46, cikkszám: 53649).
• A hidraulika olajat (HLP – 46, cikkszám: 53649) hathavonta ki kell cserélni.
• Az üzemzavarokat elkerülendő, a hidraulikus aggregátort rendszeresen meg kell vizsgálni a tömítettségre, a csavarok szilárd rögzítettségére, valamint az elektromos kábel kifogástalan állapotára való tekintettel.
• A hidraulikus aggregáton a hidraulikus gyorskuplungot és a tömlőcsomagot meg kell védeni a szennyeződésektől. Bepiszkolódás esetén ezeket a csatlakoztatás előtt meg kell tisztítani.
• A maróberendezés két kétoldalasan megélezett késsel van ellátva. A vágási teljesítmény gyengülésével a kések megfordíthatóak ill. újakra cserélhetők ki.
• Állandóan ügyelni kell arra, hogy a megmunkálandó cső – ill. munkadarabok, különösen a homlokfelületükön, szennyeződés mentesek legyenek, különben a kések élettartama jelentősen lecsökke.

A hegesztőgép éves felülvizsgálatát, a DVS 2208-nak megfelelően, a gyártó által vagy egy általa felhatalmazott szervízzel végeztesse el. Az átlagon felüli terhelésű gépeknél a vizsgálati időtartamot le kell rövidíteni!

5 Kiegészítők

Megfelelő tartozékokat megtalál a fő katalógusban vagy a www.rothenberger.com oldalon.

6 Ügyfélszolgálat

A ROTHENBERGER szervizhelyek a felhasználó támogatását (lásd katalógus vagy online adatok), a csere alkatrészek és szerviz lehetőség rendelkezésre állását biztosítják. Rendelje tartozékait és alkatrészeit szakkereskedőjétől vagy online a RO SERVICE + webhelyen keresztül:

A készülék egyes részei hasznosítható anyagból vannak, így újrahasznosíthatók. E célra jóváhagyott és tanúsított újrahasznosító üzemek állnak rendelkezésre. A nem hasznosítható anyagok (pl. elektronikai hulladék) környezetkímélő ártalmatlanításával kapcsolatban érdeklődjön a területileg illetékes hulladékkezelő hatóságnál.

Ne dobja ki az elektromos kéziszerszámokat és az akkumulátorokat/elemeket a háztartási szemétbe!

Csak EU országoknak szól: Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU európai irányelvnek és a nemzeti jogba való átültetésének megfelelően a már nem használható elektromos kéziszerszámokat és a 2006/66/EK európai irányelvnek megfelelően a már nem használható akkumulátorokat/ elemeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.

Содержание Страниц
