HASZNÁLATI ÚTMUTATÓ 45222 Wiha

Bevezetés / szállítási terjedelem 4

Szállítás és tárolás 5

Biztonsági intézkedések 6

Rendeltetésszerű használat 7

Kezelő- és kijelzőelemek 8

A készülék használatával 8

Karbantartás 9

Tisztítás....9

Elemcsere....10

Műszaki adatok 11

Szerviz és garancia 12

HASZNÁLATI UTASÍTÁS

A készüléken és a kezelési útmutatóban feltüntetett utasítások

Vigyázat! Figyelmeztetés veszélyhelyzetre, vegye figyelembe a használati utasítást.

Vigyázat! Veszélyes feszültség, áramütés veszélye.

Értesítés. Kérjük, figyeljen.

Kettős vagy megerősített szigetelés a ll. osztályú IEC 536 szerint.

Megfelel az EU követelményeinek.

Megfelel az Egyesült Királyság követelményeinek.

A készülék megfelel a WEEE irányelvnek (2012/19/EU).

Bevezetés / szállítási terjedelem

A kezelési útmutató olyan információkat és utasításokat tartalmaz, amelyek a készülék biztonságos üzemeltetéséhez és használatához szükségesek. A készülék használata előtt figyelmesen el kell olvasni a használati utasítást, és minden tekintetben be kell tartani.

Az utasítások figyelmen kívül hagyása vagy a figyelmeztetések és megjegyzések figyelmen kívül hagyása esetén a felhasználó súlyosan megsérülhet, vagy a készülék megsérülhet. Az elektromos rendszerekre és berendezésekre vonatkozó szakmai szövetségek balesetvédelmi előírásait minden munkánál be kell tartani

A 45222 folytonossági és kábelvizsgáló alkalmas elektromos vezetékek, kábelhálózatok, rendszerek, eszközök és alkatrészek folytonosságának vizsgálatára 500 Ω mérési ellenállásig. A készülék két mérési tartománnyal rendelkezik, 10 Ω-ig és 500 kΩ-ig.

A készülékek beépített, állandó megvilágítású zseblámpa funkcióval is rendelkeznek, amely lehetővé teszi a sötét kapcsolószekrényben vagy szórt fényben történő munkát.

• Akusztikus és vizuális áthaladásjelző
  • Zseblámpa funkció
• Az ellenállás 10 Ω és 500 kΩ között van
• Tesztáram 20 mA-ig (alacsony tartomány)
  • Rögzített mérővezetékek teszthegyekkel

Szállítási terjedelem

• 1x folytonosságvizsgáló 45222
- 2x AAA elem
• 1x használati útmutató

Szállítás és tárolás

Kérjük, őrizze meg az eredeti csomagolást a későbbi szállításhoz. A hibás csomagolásból eredő szállítási károk nem tartoznak a garancia hatálya alá.

A készüléket száraz, zárt helyiségben kell tárolni.

Ha a készüléket szélsőséges hőmérsékleten szállították, a bekapcsolás előtt legalább 2 órás helyreállítási időre van szüksége.

HASZNÁLATI UTASÍTÁS

Biztonsági intézkedések

A 45222 jelü folytonosságvizsgáló az elektronikus mérőeszközökre vonatkozó IEC/EN 61010-1 és IEC/EN 61010-031 biztonsági előírásoknak megfelelően épült és tesztelt, és biztonsági szempontból tökéletes állapotban hagyta el a gyárat. Ennek az állapotnak a megőrzése érdekében a felhasználónak be kell tartania a jelen kézikönyvben található biztonsági előírásokat.

Az áramütés elkerülése érdekében óvintézkedéseket kell betartani, ha 120 V (60 V) DC vagy 50 V (25 V) effektív értéknél nagyobb feszültséggel dolgozik. Az AC működik. A DIN VDE szerint ezek az értékek a még megérinthető feszültségek határát jelentik (a zárójelben lévő értékek pl. orvosi vagy mezőgazdasági területekre vonatkoznak).

Minden mérés előtt győződjön meg arról, hogy a mérővezetékek és a mérőeszköz kifogástalan állapotban vannak. A mérőeszközt csak a megadott mérési tartományokban szabad használni.

Ha a kezelő biztonsága már nem garantált, a készüléket le kell állítani, és biztosítani kell a véletlen működés ellen.

A biztonság már nem garantált, ha az eszköz

• nyilvánvaló sérülései vannak.
• a kívánt méréseket már nem hajtják végre.
• túl sokáig tárolták kedvezőtlen körülmények között.
• szállítás közben mechanikai igénybevételnek volt kitéve.

A vizsgálandó tárgynak feszültségmentesnek kell lennie. Ha nem biztos benne, ellenőrizze, hogy nincs-e feszültség egy jelzőfeszültség-tesztelővel.

HU

A teszter nem alkalmas élő tárgyakban való használatra.

A mérővezetékeket és a teszthegyeket csak a hozzájuk tartozó fogantyúkkal szabad megérinteni.

Készülék megfelel az összes EMC-irányelvnek. Ennek ellenére nagyon ritka esetekben előfordulhat, hogy az elektromos készülékeket megzavarja a feszültségmérő, vagy más elektromos készülékek zavarják a tesztelőt.

Soha ne használja a készüléket robbanásveszélyes környezetben.

A készüléket csak képzett személyek használhatják.

Kerülje a készülék közvetlen napfény általi felmelegedését. Csak így biztosítható a problémamentes működés és a hosszú élettartam.

Az üzembiztonság már nem garantált átalakítások vagy átalakítások esetén. A készüléket csak az elemek cseréje céljából szabad kinyitni.

Soha ne működtesse a készüléket a műszaki adatokban megadottnál nagyobb feszültséggel! Ellenkező esetben a készülék megsemmisülhet vagy maradandóan megsérülhet.

Rendeltetésszerű használat

A készülék csak olyan feltételekkel és célokra használható, amelyekre tervezték. A biztonsági előírásokat, a műszaki adatokat a környezeti feltételekkel és a száraz környezetben történő használattal együtt különösen be kell tartani.

HASZNÁLATI UTASÍTÁS

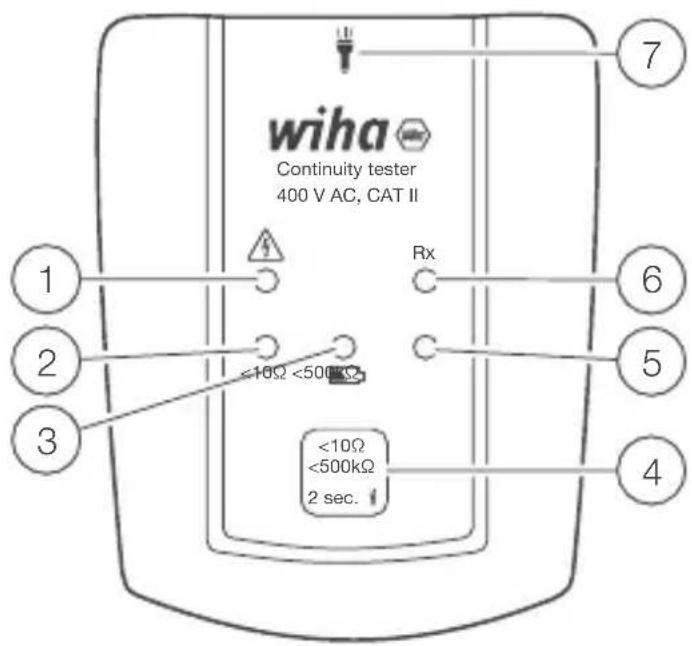

Kezelő- és kijelzőelemek

1 LED a magas (veszélyes) feszültség jelzésére 50 V-tól 400 V-ig
② A LED < 10 Ω mérési tartományt mutat
③ A LED alacsony akkumulátorfeszültséget jelez
4 Gomb a mérési tartományok és a zseblámpa váltásához
⑤ A LED < 500 kΩ mérési tartományt mutat
6 Az Rx LED a folytonosságot jelzi
7 Zseblámpa

wiha Continuity tester 400 V AC, CAT II Rx 1 2 3 4 5 6 7<10Ω <500kΩ <10Ω <500kΩ 2 sec.

A készülék használatával

• Kapcsolja be a folytonosságvizsgálót a ④-es gomb rövid megnyomásával. A folytonosság-ellenőrző automatikusan bekapcsol, ha < 500 kΩ folytonosságot észlel a tesztcsúcsok között. Bekapcsolás után a folytonosságmérő < 500 kΩ mérési tartományban van.
• A gomb rövid megnyomásával a két mérési tartomány között lehet váltani: < 500 kΩ vagy < 10 Ω. < 500 kΩ - < 10 Ω - < 500 kΩ
• A gomb hosszan tartó megnyomása > 2 s bekapcsolja a zseblámpát. A

zseblámpa 30 másodperc elteltével automatikusan kikapcsol, vagy a gomb > 2 másodperces ismételt megnyomására.

• A gomb hosszan tartó megnyomása > 6 s kikapcsolja a készüléket.
• Ha a készülék ki van kapcsolva, az öntesztet a teszthegyek összefogásával végezheti el.
• A készülék az „Rx“ ⑥ LED-en keresztül jelzi a folytonosságot. Ezenkívül hangjelzés hallható, ha a szondacsúcsok közötti ellenállás kisebb, mint 500 kΩ a < 500 kΩ tartományban, és kisebb, mint 10 Ω a < 10 Ω tartományban.
• A készüléket feszültségmentes környezetben történő használatra tervezték. Ha a megfelelő LED veszélyes feszültséget jelez, a tesztet le kell állítani.
• A LED ③ alacsony akkumulátorfeszültséget jelez. Az elemeket ki kell cserélni (2x AAA típusú).

Karbantartás

A készülék nem igényel különleges karbantartást, ha a használati utasításnak megfelelően működik.

Tisztítás

Ha a készülék a napi használat során beszennyeződött, nedves ruhával és enyhe háztartási tisztítószerrel tisztítható. Soha ne használjon erős tisztítószert vagy oldószert a tisztításhoz. A készülék tisztításához le kell választani az összes csatlakozót.

HASZNÁLATI UTASÍTÁS

Elemcsere

Távolítsa el a mérőszondákat a lehetséges mérési pontokról, amikor az elemtartó nyitva van. Ha a folytonossági vizsgálat már nem hajtható végre mindkét csatlakoztatott tesztérintkező mellett, az akkumulátorok lemerültek. Az akkumulátor szimbólummal ellátott LED az akkumulátor alacsony töltöttségét jelzi.

Ha a készülék már nem működik megfelelően, az akkumulátort ki kell cserélni.

1. Válassza le a készüléket a mérőáramkörről.
2. Nyissa ki a tokot a csavarok eltávolításával.
3. Helyezzen be két új AAA elemet, ügyelve a polaritásra, és zárja le a tokot.

Kérjük, ezen a ponton gondoljon környezetünkre is. Ne dobja ki a használt elemeket a normál háztartási hulladékkal együtt, hanem adja le speciális hulladéklerakó helyekre vagy speciális hulladékgyűjtőkbe.

Ha a készüléket hosszabb ideig nem használják, az akkumulátort ki kell venni.

Ha a készüléket szivárgó elemek szennyezik, akkor azt a gyárba kell küldeni tisztításra és ellenőrzésre.

Műszaki adatok

Magas terület

Terület 0...500kΩ

Megértés +/- 25%

Tesztáram < 5 μA

Hangos jelző Igen

LED kijelző Rx LED

Automatikus bekapcsolás < 500kΩ

Túlfeszültség védelem 400VAC/VDC 30 másodpercig

Alacsony terület

Terület 0...10Ω

Megértés +/- 25%

Tesztáram < 20mA

Hangos jelző Igen

LED kijelző Rx LED

Automatikus bekapcsolás < 500kΩ

Túlfeszültség védelem 400VAC/VDC 30 másodpercig

Tábornok

Biztonság IEC/EN 61010-1

Tápegység 2x AAA elem

Hőmérsékleti tartomány 0...40 °C

HASZNÁLATI UTASÍTÁS

Szerviz és garancia

Ha az eszköz már nem működik, kérdése van, vagy információra van szüksége, forduljon a Wiha eszközök hivatalos ügyfélszolgálatához:

Vevőszolgálat

Wiha Werkzeuge GmbH

Obertalstrasse 3-7

78136 Schonach

NÉMETORSZÁG

Telefon: [phone]

Fax: [phone]

E-mail: [e-mail]

Weboldal: www.wiha.com

Ezen utasítások figyelmen kívül hagyása miatt bekövetkezett anyagi károk vagy személyi sérülések esetén a garancia érvényét veszti. Az ebből eredő károkért a gyártó nem vállal felelősséget!
