BRUGSANVISNING 45222 Wiha

Sikkerhedsforanstaltninger 6

Anvendelsesformål 7

Betjenings- og displayelementer 8

Betjening af enheden....8

Vedligeholdelse 9

Rengøring 9

Batteriskift 10

Tekniske specifikationer 11

Instruktioner noteret på enheden og i betjeningsvejledningen

Advarsel!!!! Advarsel om et farepunkt, overhold betjeningsvejledningen.

Advarsel!!!! Farlig spænding, risiko for elektrisk stød.

Varsel. Vær venligst opmærksom på.

Dobbelt eller forstærket isolering i hele klasse II IEC 536.

Opfylder EU-krav.

Opfylder britiske krav.

Enheden opfylder WEEE-direktivet (2012/19/EU).

Introduktion / leveringsomfang

Betjeningsvejledningen indeholder informationer og instruktioner, som er nødvendige for sikker betjening og brug af apparatet. Før apparatet tages i brug, skal betjeningsvejledningen læses omhyggeligt og følges i alle henseender.

Hvis instruktionerne ikke overholdes, eller hvis du ikke overholder advarslerne og bemærkningerne, kan brugeren komme alvorligt til skade, eller enheden kan blive beskadiget. Ved alt arbejde skal brancheorganisationernes forskrifter for forebyggelse af ulykker for elektriske anlæg og udstyr overholdes

45222 kontinuitets- og kabeltesteren er velegnet til at teste kontinuiteten af elektriske ledninger, kabelnetværk, systemer, enheder og komponenter op til en målemodstand på 500 Ω. Enheden har to måleområder, op til 10 Ω og op til 500 kΩ.

Apparaterne har desuden indbygget lommelygtefunktion med konstant lys, som gør det muligt at arbejde i mørke styreskabe eller i diffust lys.

• Akustisk og visuel passageindikator
  • Lommelygte funktion
• Modstandsområdet 10 Ω og op til 500 kΩ
• Teststrøm op til 20 mA (lavt område)
• Faste testledninger med testtips

Leveringsomfang

• 1 x kontinuitetstester 45222
- 2 x AAA batterier
- 1 x brugermanual

Opbevar venligst den originale emballage til senere forsendelse. Transportskader på grund af defekt emballage er undtaget fra garantien.

Apparatet skal opbevares i tørre, lukkede rum.

Hvis enheden er blevet transporteret i ekstreme temperaturer, skal den have en restitutionstid på mindst 2 timer, før den tændes.

INSTRUKTIONSMANUAL

Sikkerhedsforanstaltninger

Kontinuitetstesteren 45222 er bygget og testet i overensstemmelse med sikkerhedsbestemmelserne for elektroniske måleapparater IEC/EN 61010-1 og IEC/EN 61010-031 og efterlod fabrikken i perfekt stand med hensyn til sikkerhed. For at opretholde denne tilstand skal brugeren overholde sikkerhedsinstruktionerne i denne vejledning.

For at undgå elektrisk stød skal der tages forholdsregler, når der arbejdes med spændinger på over 120 V (60 V) DC eller 50 V (25 V) rms. AC er fungeret. Ifølge DIN VDE repræsenterer disse værdier grænsen for de spændinger, der stadig kan berøres (værdier i parentes gælder f.eks. for medicinske eller landbrugsmæssige områder).

Før hver måling skal du sikre dig, at testledningerne og måleapparatet er i perfekt stand. Måleapparatet må kun anvendes i de angivne måleområder.

Hvis operatørens sikkerhed ikke længere er garanteret, skal apparatet lukkes ned og sikres mod utilsigtet betjening.

Sikkerheden er ikke længere garanteret, när enheden

• har tydelige skader.
• de ønskede målinger udføres ikke længere.
• har været opbevaret for længe under ugunstige forhold.
• blev udsat for mekanisk belastning under transport.

Testobjektet skal være spændingsfrit. Hvis du er usikker, skal du kontrollere, at der ikke er spænding med en indikerende spændingstester.

DA

Testeren er ikke egnet til brug i levende genstande.

Målelinjer og testspidser må kun berøres af de medfølgende håndtag.

Enheden opfylder alle EMC-retningslinjer. Alligevel kan det i meget sjældne tilfælde ske, at elektriske apparater bliver forstyrret af spændingstesteren, eller at testeren bliver forstyrret af andre elektriske apparater.

Brug aldrig enheden i eksplosive omgivelser.

Apparatet må kun bruges af uddannede personer.

Undgå at opvarme enheden gennem direkte sollys. Dette er den eneste måde at sikre problemfri drift og lang levetid.

Driftssikkerheden er ikke længere garanteret i tilfælde af ændringer eller ombygninger. Enheden må kun åbnes for at udskifte batterierne.

Anvend aldrig enheden ved en højere spænding end angivet i de tekniske data! Ellers kan enheden blive ødelagt eller permanent beskadiget.

Anvendelsesformål

Enheden må kun bruges under de forhold og til de formål, som den er designet til. Sikkerhedsanvisningerne, de tekniske data med de omgivende forhold og anvendelse i et tørt miljø skal især overholdes.

INSTRUKTIONSMANUAL

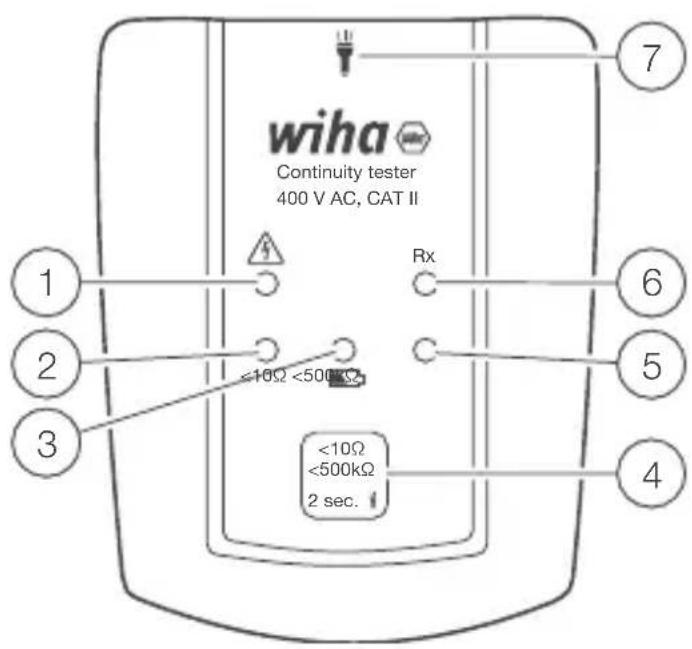

Betjenings- og displayelementer

1 LED til indikering af høj (farlig) spænding fra 50 V op til 400 V
② LED viser måleområde < 10 Ω
③ LED indikerer lav batterispænding
4 Knap til skift af måleområder og lommelygte
⑤ LED viser måleområde < 500 kΩ
6 Rx LED indikerer kontinuitet
⑦ Lommelygte

wiha Continuity tester 400 V AC, CAT II 1 2 3 Rx 6 5 4 <10Ω <500kΩ <10Ω <500kΩ 2 sec.

Betjening af enheden

• Tænd for kontinuitetstesteren ved et kort tryk på knap ④. Kontinuitetstesteren tænder automatisk, når der registreres en kontinuitet på < 500 kΩ mellem testspidserne. Efter tænding er kontinuitetstesteren i måleområdet < 500 kΩ.
• Et kort tryk på knappen skifter mellem de to måleområder: < 500 kΩ eller < 10 Ω. < 500 kΩ til < 10 Ω til < 500 kΩ
• Et langt tryk på knappen > 2 s tænder lommelygten. Lommelygten slukker automatisk efter 30 sekunder eller ved at trykke på knappen i > 2 s igen.
• Et langt tryk på knappen > 6 s slukker for enheden.
• Når enheden er slukket, kan du udføre selvtesten ved at holde testspidserne sammen.

DA

• Enheden indikerer gennem LED „Rx“ ⑥ kontinuitet. Derudover lyder et akustisk signal, hvis modstanden mellem sondespidserne er mindre end 500 kΩ i området < 500 kΩ og mindre end 10 Ω i området < 10 Ω.
• Enheden er designet til brug i et spændingsfrit miljø. Hvis farlig spænding indikeres af den tilsvarende LED, skal testen stoppes.
• LED ③ signalerer lav batterispænding. Batterierne skal udskiftes (2x type AAA).

Vedligeholdelse

Apparatet kræver ingen særlig vedligeholdelse, når det betjenes i overensstemmelse med betjeningsvejledningen.

Rengøring

Hvis enheden er blevet snavset ved daglig brug, kan den rengøres med en fugtig klud og et mildt husholdningsrengøringsmiddel. Brug aldrig skrappe rengøringsmidler eller opløsningsmidler til rengøring. For at rengøre enheden skal den afbrydes fra alle tilslutninger.

INSTRUKTIONSMANUAL

Batteriskift

Fjern testproberne fra mulige målepunkter, når batterirummet åbnes. Hvis kontinuitetstesten ikke længere kan udføres med begge testprods tilsluttet, er batterierne tomme. LED'en med batterisymbolet indikerer lav batteristrøm.

Hvis enheden ikke længere fungerer korrekt, skal batteriet udskiftes.

1. Afbryd enheden fra målekredsløbet.
2. Åbn kabinettet ved at fjerne skruerne.
3. Indsæt to nye AAA-batterier, observer polariteten, og luk kabinettet.

På dette tidspunkt skal du også tænke på vores miljø. Bortskaf ikke brugte batterier sammen med almindeligt husholdningsaffald, men aflever dem på særlige affaldspladser eller særlige affaldsindsamlinger.

Hvis enheden ikke bruges i længere tid, skal batteriet fjernes.

Hvis enheden er forurenet af utætte batterier, skal den sendes til fabrikken til rengøring og kontrol.

Tekniske specifikationer

Højt område

Areal 0...500kΩ

Tolerance +/- 25 %

Teststrøm < 5 μA

Hørbar indikator Ja

LED display Rx LED

Automatisk tænding < 500kΩ

Overspændingsbeskyttelse 400VAC/VDC i 30s

Lavt område

Areal 0...10Ω

Tolerance +/- 25 %

Teststrøm < 20mA

Hørbar indikator Ja

LED display Rx LED

Automatisk tænding < 500kΩ

Overspændingsbeskyttelse 400VAC/VDC i 30s

Generel

Sikkerhed IEC/EN 61010-1

Strømforsyning 2 x AAA batterier

Temperaturområde 0...40 °C

INSTRUKTIONSMANUAL

Service og garanti

Hvis enheden ikke længere fungerer, har du spørgsmål eller brug for information, bedes du kontakte en autoriseret kundeservice for Wiha-værktøjer:

Kunde service

Wiha Werkzeuge GmbH

Obertalstrasse 3 – 7

78136 Schonach

TYSKLAND

Telefon: [phone]

Fax: [phone]

E-mail: [e-mail]

Hjemmeside: www.wiha.com

Tilfælde af tingskade eller personskade forårsaget af manglende overholdelse af disse instruktioner, bortfalder garantien. Producenten påtager sig intet ansvar for følgeskader!
