GEBRUIKSAANWIJZING 45222 Wiha

Veiligheidsmaatregelen 6

Beoogd gebruik 7

Bedienings- en weergave-elementen 8

Het apparaat gebruiken 8

Onderhoud 9

Schoonmaak 9

Batterijwissel 10

Technische specificaties 11

Service en garantie 12

HANDLEIDING

Instructies vermeld op het apparaat en in de gebruiksaanwijzing

Voorzichtigheid! Waarschuwing voor een gevaarpunt, neem de gebruiksaanwijzing in acht.

Voorzichtigheid! Gevaarlijke spanning, gevaar voor elektrische schokken.

Merk op. Let op.

Dubbele of versterkte isolatie volgens klasse II IEC 536.

Voldoet aan de EU-eisen.

Voldoet aan de Britse vereisten.

Het apparaat voldoet aan de WEEE-richtlijn (2012/19/EU).

De gebruiksaanwijzing bevat informatie en instructies die nodig zijn voor een veilige bediening en gebruik van het apparaat. Alvorens het apparaat in gebruik te nemen, moet de gebruiksaanwijzing zorgvuldig worden gelezen en in alle opzichten worden opgevolgd.

Als de instructies niet worden opgevolgd of als u de waarschuwingen en opmerkingen niet in acht neemt, kan de gebruiker ernstig letsel oplopen of kan het apparaat beschadigd raken. Bij alle werkzaamheden moeten de ongevallenpreventievoorschriften van de brancheverenigingen voor elektrische installaties en apparaten worden nageleefd

NL

De continuïteits- en kabeltester 45222 is geschikt voor het testen van de continuïteit van elektrische bedrading, kabelnetwerken, systemen, apparaten en componenten tot een meetweerstand van 500. Het apparaat heeft twee meetbereiken, tot 10 en tot 500 kΩ.

De apparaten hebben ook een ingebouwde zaklampfunctie met constant licht, waardoor het mogelijk is om in donkere schakelkasten of in diffuus licht te werken.

• Akoestische en visuele passage-indicator
• Zaklamp functie:
• Weerstandsbereiken 10 Ω en tot 500 kΩ
  • Teststroom tot 20 mA (laag bereik)
  • Vaste meetsnoeren met testtips

Leveringsomvang

• 1 x doorgangstester 45222
- 2 x AAA-batterijen
• 1 x gebruikershandleiding

Transport en opslag

Bewaar de originele verpakking voor latere verzending. Transportschade door gebrekkige verpakking is uitgesloten van garantie.

Het apparaat moet in droge, gesloten ruimtes worden bewaard.

Als het apparaat bij extreme temperaturen is vervoerd, heeft het een hersteltijd van minimaal 2 uur nodig voordat het wordt ingeschakeld.

Veiligheidsmaatregelen

De continuïteitstester 45222 is gebouwd en getest in overeenstemming met de veiligheidsvoorschriften voor elektronische meetapparatuur IEC/EN 61010-1 en IEC/EN 61010-031 en verliet de fabriek op het gebied van veiligheid in perfecte staat. Om deze toestand te behouden, moet de gebruiker de veiligheidsinstructies in deze handleiding in acht nemen.

Om elektrische schokken te voorkomen, moeten voorzorgsmaatregelen worden genomen bij het werken met spanningen hoger dan 120 V (60 V) DC of 50 V (25 V) rms. AC werkt. Volgens DIN VDE vertegenwoordigen deze waarden de grens van de spanningen die nog kunnen worden aangeraakt (waarden tussen haakjes zijn bijvoorbeeld van toepassing op medische of agrarische gebieden).

Controleer voor elke meting of de meetsnoeren en het meetapparaat in perfecte staat verkeren. Het meetapparaat mag alleen in de aangegeven meetbereiken worden gebruikt.

Als de veiligheid van de bediener niet meer gegarandeerd is, moet het apparaat worden uitgeschakeld en tegen onbedoeld gebruik worden beveiligd.

Beveiliging is niet langer gegarandeerd wanneer het apparaat

• duidelijke schade heeft.
• de gewenste metingen worden niet meer uitgevoerd.
• te lang onder ongunstige omstandigheden is bewaard.
• tijdens het transport is blootgesteld aan mechanische belasting.

Het testobject moet spanningsvrij zijn. Als u het niet zeker weet, controleer dan of er geen spanning is met een indicatieve spanningstester.

NL

De tester is niet geschikt voor gebruik in levende objecten.

De meetlijnen en testtips mogen alleen worden aangeraakt door de meegeleverde handvatten.

Het apparaat voldoet aan alle EMC-richtlijnen. Toch kan het in zeer zeldzame gevallen voorkomen dat elektrische apparaten gestoord worden door de spanningstester of dat de tester gestoord wordt door andere elektrische apparaten.

Gebruik het apparaat nooit in een explosieve omgeving.

Het apparaat mag alleen door geschoolde personen worden gebruikt.

Voorkom opwarming van het apparaat door direct zonlicht. Dit is de enige manier om een probleemloze werking en een lange levensduur te garanderen.

De bedrijfsveiligheid is bij ombouw of ombouw niet meer gegarandeerd. Het apparaat mag alleen worden geopend om de batterijen te vervangen.

Gebruik het apparaat nooit met een hogere spanning dan aangegeven in de technische gegevens! Anders kan het apparaat worden vernietigd of permanent worden beschadigd.

Beoogd gebruik

Het apparaat mag alleen worden gebruikt onder de omstandigheden en voor de doeleinden waarvoor het is ontworpen. Met name de veiligheidsinstructies, de technische gegevens met de omgevingsomstandigheden en het gebruik in een droge omgeving moeten in acht worden genomen.

HANDLEIDING

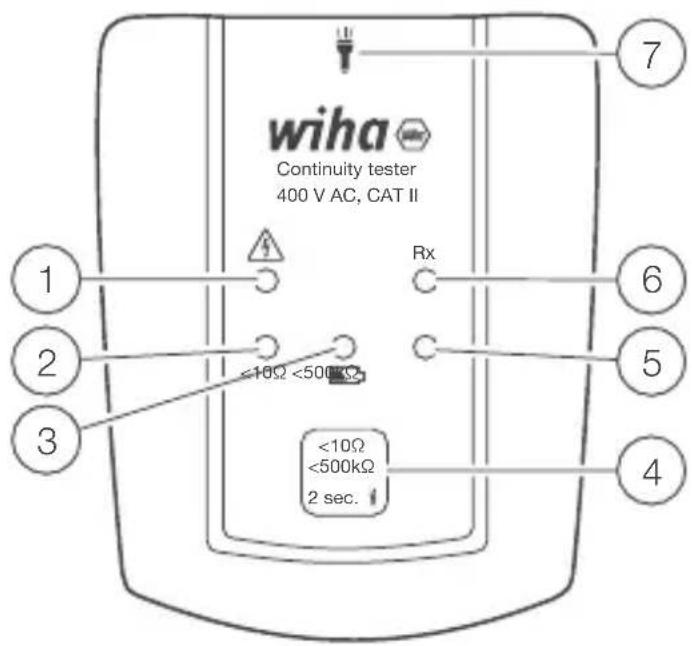

Bedienings- en weergave-elementen

1 LED voor indicatie van hoge (gevaarlijke) spanning van 50 V tot 400 V
② LED toont meetbereik < 10 Ω
③ LED geeft lage batterijspanning aan
4 Knop voor het wisselen van meetbereiken en zaklamp
⑤ LED geeft meetbereik < 500 kΩ aan
6 Rx LED geeft continuiteit aan
⑦ Zaklamp

wiha Continuity tester 400 V AC, CAT II Rx 1 2 3 4 5 6 7

Het apparaat gebruiken

• Schakel de doorgangstester in door kort op knop ④ te drukken. De doorgangstester schakelt automatisch in wanneer een doorgang van < 500 kΩ tussen de meetpunten wordt gedetecteerd. Na het inschakelen bevindt de doorgangstester zich in het meetbereik < 500 kΩ.
• Kort indrukken van de knop schakelt tussen de beide meetbereiken: < 500 kΩ of < 10 Ω. < 500kΩ tot < 10Ω tot < 500kΩ
• Een lange druk op de knop > 2 s schakelt de zaklamp in. De zaklamp schakelt automatisch uit na 30 seconden of door opnieuw > 2 s op de knop te drukken.
• Een lange druk op de knop > 6 s schakelt het apparaat uit.

NL

• Als het apparaat is uitgeschakeld, kunt u de zelftest uitvoeren door de testtips bij elkaar te houden.
• Het apparaat geeft door middel van de LED „Rx“ ⑥ continuiteit aan. Bovendien klinkt er een akoestisch signaal als de weerstand tussen de sondepunten kleiner is dan 500 kΩ in het bereik < 500 kΩ en kleiner dan 10 Ω in het bereik < 10 Ω.
• Het apparaat is ontworpen voor gebruik in een spanningsvrije omgeving. Als gevaarlijke spanning wordt aangegeven door de bijbehorende LED, moet de test worden gestopt.
• De LED ③ signaleert een lage batterijspanning. De batterijen moeten vervangen worden (2x type AAA).

Onderhoud

Het apparaat vereist geen speciaal onderhoud als het wordt bediend in overeenstemming met de gebruiksaanwijzing.

Schoonmaak

Als het apparaat door dagelijks gebruik vuil is geworden, kan het worden gereinigd met een vochtige doek en een mild huishoudelijk schoonmaakmiddel. Gebruik voor het reinigen nooit agressieve schoonmaakmiddelen of oplosmiddelen. Om het apparaat te reinigen, moet het worden losgekoppeld van alle verbindingen.

HANDLEIDING

Batterijwissel

Verwijder de testsondes van eventuele meetpunten wanneer het batterijcompartiment geopend is. Als de continuïteitstest niet meer kan worden uitgevoerd met beide testpennen aangesloten, zijn de batterijen leeg. De LED met batterijsymbool geeft het lage batterijvermogen aan.

Als het apparaat niet meer naar behoren werkt, moet de batterij worden vervangen.

1. Koppel het apparaat los van het meetcircuit.
2. Open de behuizing door de schroeven te verwijderen.
3. Plaats twee nieuwe AAA-batterijen, let op de polariteit en sluit de behuizing.

Denk hierbij ook aan ons milieu. Gooi gebruikte batterijen niet bij het normale huisvuil, maar lever ze in bij speciale afvalinzamelpunten of speciale afvalinzamelingspunten.

Als het apparaat langere tijd niet wordt gebruikt, moet de batterij worden verwijderd.

Als het apparaat is verontreinigd door lekkende batterijen, moet het naar de fabriek worden gestuurd voor reiniging en controle.

Technische specificaties

Hoog gebied

Gebied 0...500kΩ

Tolerantie +/- 25%

Test stroom < 5 μA

Hoorbare indicator Ja

Led scherm Rx-LED

Automatisch inschakelen < 500kΩ

Overspanningsbeveiliging: 400VAC/VDC voor 30s

Laag gebied

Gebied 0...10Ω

Tolerantie +/- 25%

Test stroom < 20mA

Hoorbare indicator Ja

Led scherm Rx-LED

Automatisch inschakelen < 500kΩ

Overspanningsbeveiliging: 400 V AC/V DC voor 30s

Algemeen

Beveiliging IEC/EN 61010-1

Stroomvoorziening 2 x AAA-batterijen

Temperatuurbereik 0...40 °C

HANDLEIDING

Service en garantie

Als het apparaat niet meer werkt, je hebt vragen of informatie nodig, neem dan contact op met een geautoriseerde klantenservice voor Wiha-tools:

Klantenservice

Wiha Werkzeuge GmbH

Obertalstrae 3 – 7

78136 Schonach

DUITSLAND

Telefoon: [phone]

Fax: [phone]

E-mail: [e-mail]

In het geval van materiële schade of persoonlijk letsel veroorzaakt door het niet naleven van deze instructies, vervalt de garantie. De fabrikant aanvaardt geen aansprakelijkheid voor gevolgschade!
