NÁVOD K OBSLUZE 45222 Wiha

Úvod / rozsah dodávky 4

Doprava a skladování 5

Bezpečnostní opatření 6

Zamýšlené použití 7

Ovládací a zobrazovací prvky 8

Pomocí zařízení 8

Údržba 9

Čištění 9

Výměna baterie 10

Technické specifikace 11

Servis a záruka 12

NÁVOD K POUŽITÍ

Pokyny uvedené na zařízení a v návodu k obsluze

Pozor! Varování před nebezpečným místem, dodržujte návod k obsluze.

Pozor! Nebezpečné napětí, nebezpečí úrazu elektrickým proudem.

Oznámení. Věnujte prosím pozornost.

Dvojitá nebo zesílená izolace podle třídy II IEC 536.

Splňuje požadavky Spojeného království.

Zařízení splňuje směrnici WEEE (2012/19/EU).

Úvod / rozsah dodávky

Návod k obsluze obsahuje informace a pokyny, které jsou nezbytné pro bezpečný provoz a používání zařízení. Před použitím zařízení je třeba pečlivě přečíst návod k obsluze a ve všech ohledech jej dodržovat.

Při nedodržení pokynů nebo při nedodržení výstrah a poznámek může dojít k vážnému zranění uživatele nebo k poškození zařízení. Při všech pracích je třeba dodržovat předpisy pro prevenci úrazů profesních sdružení pro elektrické systémy a přístroje

Tester průchodnosti a kabelů 45222 je vhodný pro testování průchodnosti elektrických rozvodů, kabelových sítí, systémů, zařízení a komponentů až do měřicího odporu 500 Ω. Zařízení má dva měřicí rozsahy, do 10 Ω a do 500 kΩ.

Zařízení mají také vestavěnou funkci svítilny s konstantním světlem, což umožňuje práci v tmavých rozvaděčích nebo v rozptýleném světle.

• Akustický a vizuální indikátor průchodu
• Funkce baterky
  • Rozsahy odporu 10 Ω a až 500 kΩ
• Zkušební proud až 20 mA (nízký rozsah)
• Pevné testovací vodiče s testovacími hroty

Rozsah dodávky

• 1 x tester kontinuity 45222
- 2 x AAA baterie
• 1 x návod k použití

Doprava a skladování

Uschovejte si prosím originální obal pro pozdější odeslání. Poškození při přepravě v důsledku vadného obalu je ze záruky vyloučeno.

Zařízení musí být skladováno v suchých uzavřených místnostech.

Pokud bylo zařízení přepravováno v extrémních teplotách, potřebuje před zapnutím dobu zotavení alespoň 2 hodiny.

NÁVOD K POUŽITÍ

Bezpečnostní opatření

Tester kontinuity 45222 byl vyroben a testován v souladu s bezpečnostními předpisy pro elektronická měřicí zařízení IEC/EN 61010-1 a IEC/EN 61010-031 a opustil továrnu z hlediska bezpečnosti v perfektním stavu. Aby byl tento stav zachován, musí uživatel dodržovat bezpečnostní pokyny v tomto návodu.

Při práci s napětím vyšším než 120 V (60 V) DC nebo 50 V (25 V) rms je třeba dodržovat bezpečnostní opatření, aby nedošlo k úrazu elektrickým proudem. AC funguje. Podle DIN VDE představují tyto hodnoty hranici napětí, kterých se lze ještě dotknout (hodnoty v závorkách platí např. pro lékařské nebo zemědělské oblasti).

Před každým měřením se ujistěte, že měřící kabely a měřicí zařízení jsou v perfektním stavu. Měřicí zařízení smí být používáno pouze ve stanovených měřicích rozsazích.

Pokud již není zaručena bezpečnost obsluhy, je nutné zařízení odstavit a zajistit proti neúmyslnému spuštění.

Bezpečnost zařízení již není zaručena

• má zjevné poškození.
• požadovaná měření se již neprovádějí.
• byl příliš dlouho skladován za nepříznivých podmínek.
• byl během přepravy vystaven mechanickému namáhání.

Testovaný objekt musí být bez napětí. Pokud si nejste jisti, zkontrolujte, zda není žádné napětí pomocí zkoušečky indikačního napětí.

Tester není vhodný pro použití v živých objektech.

Měřících čar a testovacích hrotů se smíte dotýkat pouze za dodané rukojeti.

Zařízení splňuje všechny směrnice EMC. Přesto se může ve velmi ojedinělých případech stát, že elektrická zařízení jsou rušena zkoušečkou napětí nebo že je zkoušečka rušena jinými elektrickými zařízeními.

Nikdy nepoužívejte zařízení ve výbušném prostředí.

Zařízení mohou používat pouze vyškolené osoby.

Zabraňte zahřívání zařízení přímým slunečním zářením. Jen tak si zajistíte bezproblémový provoz a dlouhou životnost.

V případě úprav nebo přestaveb již není zaručena provozní bezpečnost. Zařízení lze otevřít pouze za účelem výměny baterií.

Nikdy neprovozujte zařízení při vyšším napětí, než je uvedeno v technických údajích! V opačném případě může dojít ke zničení nebo trvalému poškození zařízení.

Zamýšlené použití

Zařízení smí být používáno pouze za podmínek a pro účely, pro které bylo navrženo. Dodržujte zejména bezpečnostní pokyny, technické údaje s okolními podmínkami a použití v suchém prostředí.

NÁVOD K POUŽITÍ

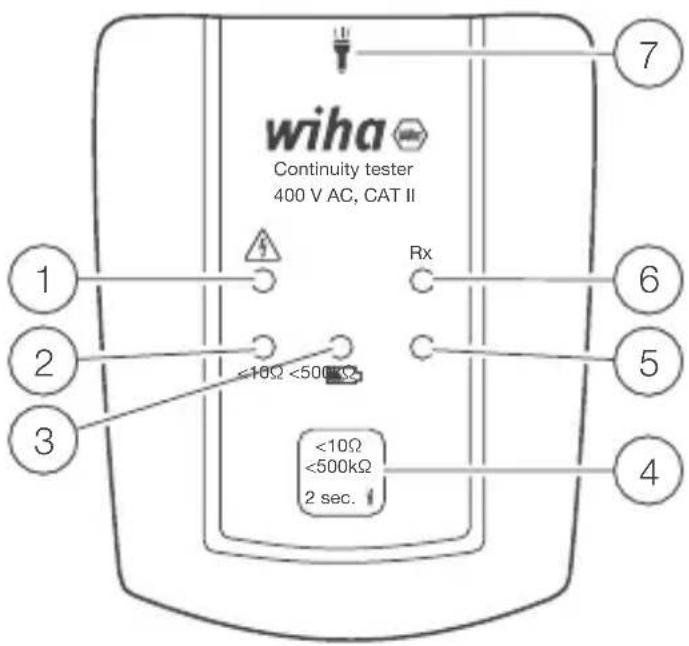

Ovládací a zobrazovací prvky

1 LED pro indikaci vysokého (nebezpečného) napětí od 50V do 400V
② LED ukazuje měřicí rozsah < 10 Ω
3 LED indikuje nízké napětí baterie
4 Tlačítko pro přepínání měřících rozsahů a svítilny
⑤ LED ukazuje měřicí rozsah < 500 kΩ
6 LED Rx indikuje kontinuitu
7 Svítilna

wiha Continuity tester 400 V AC, CAT II Rx 1 2 3 4 5 6 7<10Ω <500kΩ <10Ω <500kΩ 2 sec.

Pomocí zařízení

• Tester kontinuity zapněte krátkým stisknutím tlačítka ④. Tester kontinuity se automaticky zapne, když je mezi hroty detekována kontinuita < 500 kΩ. Po zapnutí je tester spojitosti v měřicím rozsahu < 500 kΩ.
• Krátkým stisknutím tlačítka se přepíná mezi dvěma měřicími rozsahy: < 500 kΩ nebo < 10 Ω. < 500 kΩ až < 10 Ω až < 500 kΩ
• Dlouhým stisknutím tlačítka > 2 s zapnete svítilnu. Svítilna se automaticky vypne po 30 sekundách nebo dalším stisknutím tlačítka na > 2 s.
• Dlouhým stisknutím tlačítka > 6 s se přístroj vypne.
• Když je zařízení vypnuté, můžete provést autotest přidržením testovacích hrotů

u sebe.

• Zařízení indikuje prostřednictvím LED „Rx“ ⑥ spojitost. Kromě toho zazní akustický signál, pokud je odpor mezi hroty sondy menší než 500 kΩ v rozsahu < 500 kΩ a menší než 10 Ω v rozsahu < 10 Ω.
• Zařízení je navrženo pro použití v prostředí bez napětí. Je-li nebezpečné napětí indikováno příslušnou LED, musí být test zastaven.
• LED ③ signalizuje nízké napětí baterie. Je nutné vyměnit baterie (2x typ AAA).

Údržba

Při provozu v souladu s návodem k obsluze nevyžaduje zařízení žádnou zvláštní údržbu.

Čištění

Pokud se zařízení každodenním používáním zašpiní, lze jej vyčistit vlhkým hadříkem a jemným čisticím prostředkem pro domácnost. K čištění nikdy nepoužívejte drsné čisticí prostředky nebo rozpouštědla. Chcete-li zařízení vyčistit, musí být odpojeno od všech připojení.

NÁVOD K POUŽITÍ

Výměna baterie

Při otevření prostoru pro baterie vyjměte testovací sondy z možných měřicích bodů. Pokud již nelze provést test kontinuity s oběma připojenými testovacími hroty, jsou baterie prázdné. LED se symbolem baterie indikuje nízkou kapacitu baterie.

Pokud zařízení již nepracuje správně, je nutné vyměnit baterii.

1. Odpojte zařízení od měřicího obvodu.
2. Otevřete pouzdro odstraněním šroubů.
3. Vložte dvě nové baterie AAA, dbejte na polaritu a zavřete pouzdro.

V tuto chvíli prosím myslete také na naše životní prostředí. Použité baterie nevyhazujte do běžného domovního odpadu, ale odevzdejte je na speciální sběrny odpadu nebo speciální sběrny odpadu.

Pokud se zařízení delší dobu nepoužívá, je nutné vyjmout baterii.

Pokud je zařízení kontaminováno vyteklými bateriemi, musí být odesláno do továrny k vyčištění a kontrole.

Technické specifikace

Vysoká oblast

Plocha 0...500 kΩ

Tolerance +/- 25 %

Zkušební proud < 5 μA

Automatické zapnutí < 500 kΩ

Ochrana před vysokým napětím 400VAC/VDC po dobu 30s

Nízká oblast

Plocha 0...10Ω

Tolerance +/- 25 %

Zkušební proud < 20 mA

Automatické zapnutí < 500 kΩ

Ochrana před vysokým napětím 400VAC/VDC po dobu 30s

Všeobecné

Bezpečnostní IEC/EN 61010-1

Zdroj napájení 2 x AAA baterie

Teplotní rozsah 0...40 °C

NÁVOD K POUŽITÍ

Servis a záruka

Pokud zařízení již není funkční, máte dotazy nebo potřebujete informace, kontaktujte prosím autorizovaný zákaznický servis nástrojů Wiha:

Služby zákazníkům

Wiha Werkzeuge GmbH

Obertalstrasse 3 – 7

78136 Schonach

NĚMECKO

Telefon: [phone]

Fax: [phone]

E-mail: [e-mail]

Web: www.wiha.com

Případě poškození majetku nebo zranění osob způsobených nedodržením těchto pokynů zaniká záruka. Za následné škody výrobce neručí!
