KÄYTTÖOHJE 45222 Wiha

Johdanto / toimituksen laajuus 4

Kuljetus ja varastointi 5

Turvatoimet 6

Käyttötarkoitus 7

Käyttö- ja näyttöelementit 8

Laitteen käyttö 8

Huolto 9

Puhdistus 9

Pariston vaihto 10

Tekniset tiedot....11

Palvelu ja takuu 12

KÄYTTÖOPAS

Laitteessa ja käyttöohjeissa olevat ohjeet

Varoitus! Varoitus vaarasta, noudata käyttöohjetta.

Varoitus! Vaarallinen jännite, sähköiskun vaara.

Ilmoitus. Kiinnitä huomiota.

Kaksois- tai vahvistettu eristys kauttaaltaan luokan II IEC 536 mukaan.

Täyttää EU:n vaatimukset.

Täyttää Britannian vaatimukset.

Laite täyttää WEEE-direktiivin (2012/19/EU).

Johdanto / toimituksen laajuus

Käyttöohje sisältää tietoja ja ohjeita, jotka ovat välttämättömiä laitteen turvallisen käytön ja käytön kannalta. Ennen laitteen käyttöä käyttöohje on luettava huolellisesti ja noudatettava kaikilta osin.

Jos ohjeita ei noudateta tai jos et noudata varoituksia ja huomautuksia, käyttäjä voi loukkaantua vakavasti tai laite voi vaurioitua. Kaikessa työssä on noudatettava ammattiyhdistysten sähköjärjestelmiä ja -laitteita koskevia tapaturmantorjuntamääräyksiä

FI

45222 jatkuvuus- ja kaapelitesteri soveltuu sähköjohtojen, kaapeliverkkojen, järjestelmien, laitteiden ja komponenttien jatkuvuuden mittaamiseen 500 Ω:n mittausresistanssiin asti. Laitteessa on kaksi mittausaluetta, 10 Ω ja 500 kΩ asti.

Laitteissa on myös sisäänrakennettu kohdevalo, mikä mahdollistaa työskentelyn pimeässä ohjauskaapeissa tai hajavalossa.

• Akustinen ja visuaalinen jatkuvuuden ilmaisin
• Kohdevalo
  • Vastusalueet 10 Ω ja jopa 500 kΩ
  • Testivirta jopa 20 mA (matala alue)
• Kiinteät mittausjohdot testikärjillä

Toimituksen laajuus

• 1x jatkuvuustesteri 45222
- 2x AAA paristot
• 1x käyttöohje

Kuljetus ja varastointi

Säilytä alkuperäinen pakkaus myöhempää toimitusta varten. Viallisen pakkauksen aiheuttamat kuljetusvahingot eivät kuulu takuun piiriin.

Laitetta on säilytettävä kuivissa olosuhteissa.

Jos laitetta on kuljetettu äärimmäisissä lämpötiloissa, se vaatii vähintään 2 tunnin palautumisajan ennen käynnistystä.

KÄYTTÖOPAS

Turvatoimet

Jatkuvuustesteri 45222 on valmistettu ja testattu elektronisten mittalaitteiden IEC/EN 61010-1 ja IEC/EN 61010-031 turvallisuusmääräysten mukaisesti ja lähtenyt tehtaalta turvallisuuden kannalta moitteettomassa kunnossa. Tämän tilan ylläpitämiseksi käyttäjän on noudatettava tämän oppaan turvallisuusohjeita.

Sähköiskun välttämiseksi on noudatettava varotoimia työskennellessäsi jännitteellä, joka on suurempi kuin 120 V (60 V) DC tai 50 V (25 V) rms AC. DIN VDE:n mukaan nämä arvot edustavat vielä kosketettavissa olevien jännitteiden rajaa (suluissa olevat arvot koskevat rajoitettuja alueita, esim. sairaalat ja maatilarakennukset.

Älä käytä laitetta, jos laite, mittajohdot tai paristot ovat vaurioituneet. Mittalaitetta saa käyttää vain määritellyillä mittausalueilla.

Jos käyttäjän turvallisuutta ei voi enää taata, laitteen käyttö tulee lopettaa ja suojata tahattomalta käytöltä.

Turvallisuutta ei enää taata, jos ilmenee

• selvä vaurioituminen,
- että laite ei enää suorita tarvittavia mittauksia/testejä,
- että laitetta on säilytetty pitkään epäsuotuisissa olosuhteissa,
- että laite on ollut alttiina mekaaniselle rasitukselle kuljetuksen aikana.

Testikohteen tulee olla jännitteetön. Jos olet epävarma, mittaa testerillä, ettei jännitettä ole.

FI

Testeri ei sovellu käytettäväksi jännitteisissä kohteissa.

Mittauslinjoja ja testikärkiä saa koskea vain niille tarkoitetuista kahvoista.

Laite täyttää kaikki EMC-vaatimukset. Kuitenkin hyvin harvoissa tapauksissa voi tapahtua, että jännitetesteri häiritsee sähkölaitteita tai että muut sähkölaitteet häiritsevät jännitetesteriä.

Älä koskaan käytä laitetta räjähdysalttiissa ympäristössä.

Laitetta saavat käyttää vain koulutetut henkilöt.

Vältä laitteen kuumenemista suorassa auringonvalossa. Tämä on ainoa tapa varmistaa ongelmaton toiminta ja pitkä käyttöikä.

Käyttöturvallisuutta ei enää taata muutosten tai muunnosten yhteydessä. Laitteen saa avata vain paristojen vaihtamista varten.

Älä koskaan käytä laitetta korkeammalla jännitteellä kuin teknisissä tiedoissa on ilmoitettu! Muuten laite voi tuhoutua tai vaurioitua pysyvästi.

Käyttötarkoitus

Laitetta saa käyttää vain niissä olosuhteissa ja tarkoituksiin, joihin se on suunniteltu. Turvallisuusohjeita, teknisiä tietoja ja ympäristöolosuhteita on erityisesti noudatettava.

KÄYTTÖOPAS

Käyttö- ja näyttöelementit

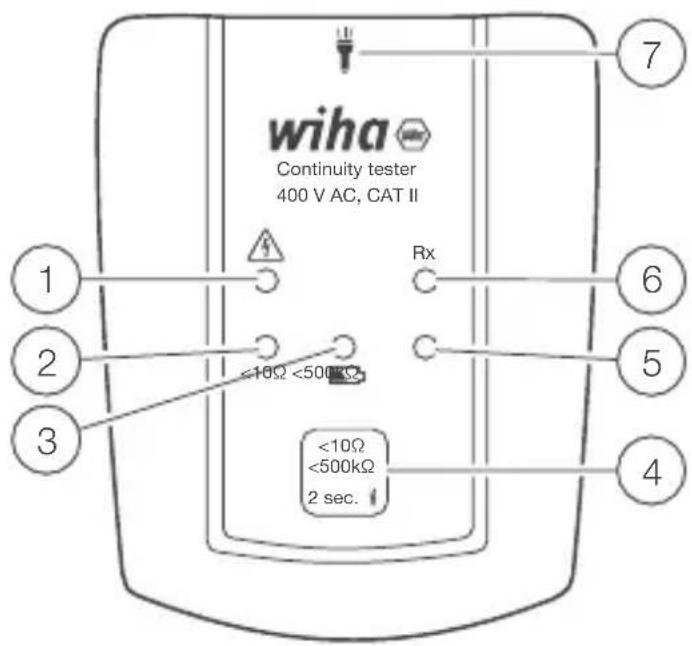

① Ledivalo ilmaisee korkean (vaarallisen) Ω
② Ledivalo näyttää mittausalueen < 10 Ω
③ Ledivalo ilmaisee pariston tehon
4 Kohdevalo / mittaustoiminnon valinta painike
⑤ Ledivalo näyttää mittausalueen < 500 kΩ
⑥ Jatkuvuustesti
7 Kohdevalo

wiha Continuity tester 400 V AC, CAT II Rx 1 2 3 <10Ω <500kΩ <10Ω <500kΩ 2 sec. 7 6 5 4

Laitteen käyttö

• Kytke jatkuvuustesteri päälle painamalla lyhyesti painiketta ④. Jatkuvuustesteri kytkeytyy automaattisesti päälle, kun mittapäiden välillä havaitaan < 500 kΩ jatkuvuus. Käynnistyksen jälkeen jatkuvuusmittari on < 500 kΩ mittausalueella.
• Lyhyt painallus vaihtaa kahden mittausalueen välillä: < 500 kΩ tai < 10 Ω. < 500kΩ - <10Ω - <500kΩ
• Pitkä painallus > 2 s sytyttää kohdevalo. Kohdevalo sammuu automaattisesti 30 sekunnin kuluttua tai painamalla painiketta uudelleen > 2 s.
• Pitkä painallus > 6 s sammuttaa laitteen.

FI

• Kun laite on pois päältä, voit suorittaa itsetestin pitämällä testikärkiä yhdessä.
• Laite ilmaisee RX-ledivalon ⑥ kautta jatkuvuuden. Lisäksi kuuluu äänimerkki, jos anturin kärkien välinen vastus on alle 500 kΩ alueella < 500 kΩ ja alle 10 Ω alueella < 10 Ω.
• Laite on suunniteltu käytettäväksi jännitteettömässä ympäristössä. Jos vaarallisen jännitteen ledivalo syttyy, testi on keskeytettävä.
• Ledivalo ③ ilmoittaa pariston alhaisesta tehosta. Paristot on vaihdettava (2x tyyppi AAA).

Huolto

Laite ei vaadi erityistä huoltoa, kun sitä käytetään käyttöohjeiden mukaisesti.

Puhdistus

Jos laite on likaantunut päivittäisessä käytössä, se voidaan puhdistaa kostealla liinalla ja miedolla puhdistusaineella. Älä koskaan käytä puhdistukseen voimakkaita pesuaineita tai liuottimia. Laite on irrotettava kaikista liitännöistä ennen puhdistamista.

KÄYTTÖOPAS

Pariston vaihto

Irrota mittapäät mahdollisista mittauspisteistä, kun paristolokero avataan. Jos jatkuvuustestiä ei voida enää suorittaa molempien testitulppien ollessa kytkettyinä, paristot ovat tyhjät. Ledivalo paristosymbolilla ilmaisee akun heikon tehon.

Jos laite ei enää toimi kunnolla, paristo on vaihdettava.

1. Irrota laite mittauspiiristä.
2. Avaa kotelo irrottamalla ruuvit.
3. Aseta kaksi uutta AAA-paristoa napaisuutta noudattaen ja sulje kotelo.

Ajattele tässä vaiheessa myös ympäristöämme. Älä hävitä käytettyjä paristoja tavallisen kotitalousjätteen mukana, vaan toimita ne erityisiin jätehuoltopisteisiin tai erikoisjätteiden keräyspisteisiin.

Jos laitetta ei käytetä pidempään aikaan, akku on poistettava.

Jos laite on saastunut vuotavista paristoista, se tulee lähettää tehtaalle puhdistettaviksi ja tarkastettavaksi.

Tekniset tiedot

Korkea alue

Alue 0...500kΩ

Toleranssi +/- 25 %

Testivirta < 5 μA

Äänimerkki Joo

LED-näyttö Rx LED

Automaattinen virta päälle < 500kΩ

Ylijännitesuojaus 400VAC/VDC 30s

Matala alue

Alue 0...10Ω

Toleranssi +/- 25 %

Testivirta < 20mA

Äänimerkki Kyllä

LED-näyttö Rx LED

Automaattinen virta päälle < 500kΩ

Ylijännitesuojaus 400VAC/VDC 30s

Yleistä

Turvallisuus IEC/EN 61010-1

Virtalähde 2 x AAA paristot

Lämpötila-alue 0...40 °C

KÄYTTÖOPAS

Palvelu ja takuu

Jos laite ei enää toimi, sinulla on kysyttävää tai tarvitset lisätietoja, ota yhteyttä valtuutettuun Wiha-työkalujen asiakaspalveluun:

Asiakaspalvelu

Verkkosivusto: www.wiha.com

Jos näiden ohjeiden noudattamatta jättämisestä aiheutuu omaisuus- tai henkilövahinkoja, takuu raukeaa. Valmistaja ei ota vastuuta välillisistä vahingoista!
