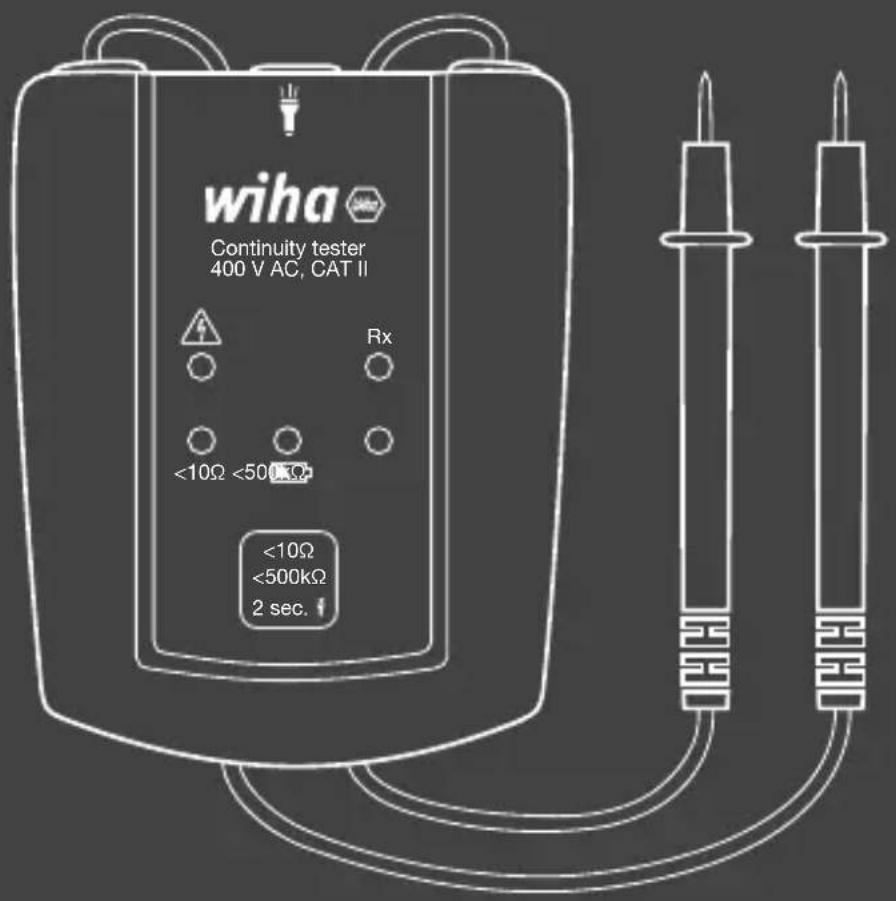

BEDIENUNGSANLEITUNG 45222 Wiha

Durchgangsprüfer Continuity tester

400 V AC, CAT II

Order-No.: 45222

wiha Continuity tester 400 V AC, CAT II Rx <10Ω <500kΩ <10Ω <500kΩ 2 sec.

Einleitung / Lieferumfang 4

Transport und Lagerung 5

Sicherheitsmaßnahmen 6

Bestimmungsgemäße Verwendung 7

Bedien- und Anzeigeelemente 8

Benutzen des Gerätes 8

Wartung....9

Reinigung 9

Batteriewechsel 10

Technische Daten 11

Service und Garantie 12

BEDIENUNGSANLEITUNG

Auf dem Gerät und in der Bedienungsanleitung vermerkte Hinweise

Achtung! Warnung vor einer Gefahrenstelle, Bedienungsanleitung beachten.

Vorsicht! Gefährliche Spannung, Gefahr des elektrischen Schlages.

Hinweis. Bitte unbedingt beachten.

Durchgängige doppelte oder verstärkte Isolierung entsprechend Klasse II IEC 536.

Erfüllt EU-Vorgaben.

Erfüllt UK-Vorgaben.

Das Gerät erfüllt die WEEE Richtlinie (2012/19/EU).

Einleitung / Lieferumfang

Die Bedienungsanleitung enthält Informationen und Hinweise, die zu einer sicheren Bedienung und Nutzung des Gerätes notwendig sind. Vor der Verwendung des Gerätes ist die Bedienungsanleitung aufmerksam zu lesen und in allen Punkten zu befolgen.

Wird die Anleitung nicht beachtet oder sollten Sie es versäumen, die Warnungen und Hinweise zu beachten, können ernste Verletzungen des Anwenders bzw. Beschädigungen des Gerätes eintreten. Bei sämtlichen Arbeiten müssen die Unfallverhütungsvorschriften der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel beachtet werden.

Der Durchgangs- und Leitungsprüfer 45222 ist geeignet für die Durchgangsprüfung von elektrischen Verdrahtungen, Leitungsnetzen, Anlagen, Geräten und Bauteilen bis zu einem Messwiderstand von 500 Ω. Das Gerät hat zwei Messbereiche, bis 10 Ω und bis 500 kΩ.

Die Geräte haben zusätzlich eine eingebaute Taschenlampenfunktion mit Dauerlicht, die es ermöglicht, in dunklen Schaltschränken oder bei diffusem Licht zu arbeiten.

• Akustische und optische Durchgangsanzeige
  • Taschenlampenfunktion
• Widerstandsbereiche 10 Ω und bis zu 500 kΩ
• Prüfstrom bis zu 20 mA (niedriger Bereich)
• Fest montierte Prüfleitungen mit Prüfspitzen

Lieferumfang

• 1x Durchgangsprüfer 45222
- 2x AAA Batterien
• 1x Bedienungsanleitung

Transport und Lagerung

Bitte bewahren Sie die Originalverpackung für einen späteren Versand auf. Transportschäden aufgrund mangelhafter Verpackung sind von der Garantie ausgeschlossen.

Die Lagerung des Gerätes muss in trockenen, geschlossenen Räumen erfolgen.

Sollte das Gerät bei extremen Temperaturen transportiert worden sein, benötigt es vor dem Einschalten eine Erholungszeit von mindestens 2 Stunden.

BEDIENUNGSANLEITUNG

Sicherheitsmaßnahmen

Der Durchgangsprüfer 45222 wurde gemäß den Sicherheitsbestimmungen für elektronische Messgeräte IEC/EN 61010-1 und IEC/EN 61010-031 gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten, muss der Anwender die Sicherheitshinweise in dieser Anleitung beachten.

Zur Vermeidung eines elektrischen Schlages, sind die Vorsichtsmaßnahmen zu beachten, wenn mit Spannungen größer 120 V (60 V) DC oder 50 V (25 V) eff. AC gearbeitet wird. Diese Werte stellen nach DIN VDE die Grenze der noch berührbaren Spannungen dar (Werte in Klammern gelten für z. B. medizinische oder landwirtschaftliche Bereiche).

Vergewissern Sie sich vor jeder Messung, dass die Messleitungen und das Messgerät in einwandfreiem Zustand sind. Das Messgerät darf nur in den spezifizierten Messbereichen eingesetzt werden.

Wenn die Sicherheit des Bedieners nicht mehr gewährleistet ist, muss das Gerät außer Betrieb gesetzt und gegen ungewollten Betrieb gesichert werden.

Die Sicherheit ist nicht mehr gewährleistet, wenn das Gerät

• offensichtliche Beschädigungen aufweist.
  • die gewünschten Messungen nicht mehr durchführt.
• zu lange unter ungünstigen Bedingungen gelagert wurde.
• während des Transportes mechanischen Belastungen ausgesetzt war.

Der Prüfling muss spannungsfrei sein. Bei Ungewissheit Spannungsfreiheit mit einem anzeigenden Spannungsprüfer feststellen.

DE

Der Tester ist nicht geeignet, um in spannungsführenden Objekten eingesetzt zu werden.

Die Messleitungen und Prüfspitzen dürfen nur an den vorgesehenen Handgriffen angefasst werden.

Das Gerät erfüllt alle EMV-Richtlinien. Trotzdem kann es in sehr seltenen Fällen passieren, dass elektrische Geräte von dem Spannungsprüfer gestört werden oder dass der Tester durch andere elektrische Geräte gestört wird.

Benutzen Sie das Gerät nie in einer explosive Umgebung.

Das Gerät darf nur von geschulten Personen benutzt werden.

Vermeiden Sie eine Erwärmung des Gerätes durch direkte Sonneneinstrahlung. Nur so kann eine einwandfreie Funktion und eine lange Lebensdauer gewährleistet werden.

Die Betriebssicherheit ist bei Modifizierung oder Umbauten nicht mehr gewährleistet. Das Gerät darf nur für den Austausch der Batterien geöffnet werden.

Betreiben Sie das Gerät niemals an einer höheren Spannung als in den technischen Daten angegeben ist! Das Gerät kann ansonsten zerstört oder dauerhaft beschädigt werden.

Bestimmungsgemäße Verwendung

Das Gerät darf nur unter den Bedingungen und für die Zwecke eingesetzt werden, für die es konstruiert wurde. Hierzu sind besonders die Sicherheitshinweise, die technischen Daten mit den Umgebungsbedingungen und die Verwendung in trockener Umgebung zu beachten.

BEDIENUNGSANLEITUNG

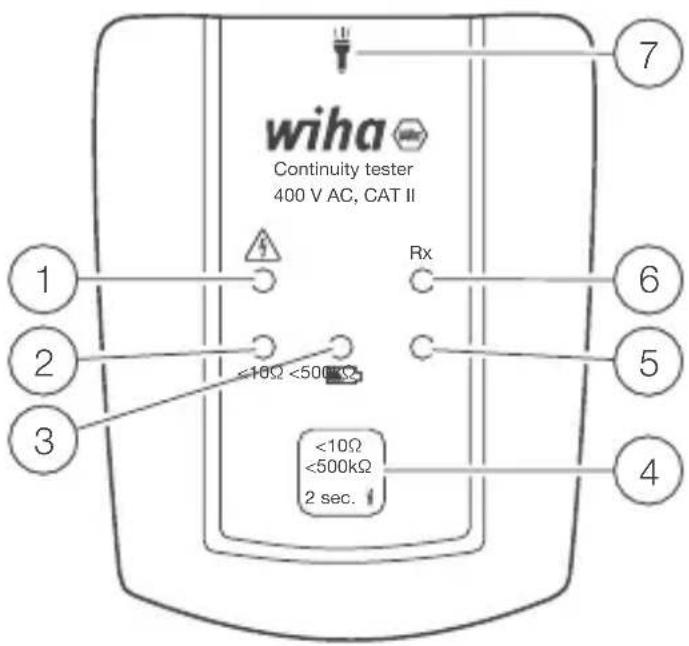

Bedien- und Anzeigeelemente

1 LED zur Anzeige von hoher (gefährlicher) Spannung von 50 V bis zu 400 V
② LED zeigt Messbereich < 10 Ω
③ LED zeigt geringe Batteriespannung
4 Taste zum Umschalten der Messbereiche und Taschenlampe
⑤ LED zeigt Messbereich < 500 kΩ
6 LED „Rx“ zeigt Durchgang an
⑦ Taschenlampe

wiha Continuity tester 400 V AC, CAT II Rx 1 2 3 4 5 6 7<10Ω <500kΩ <10Ω <500kΩ 2 sec.

Benutzen des Gerätes

• Schalten Sie den Durchgangsprüfer durch kurzes Drücken der Taste ④ ein. Der Durchgangsprüfer schaltet sich automatisch ein, wenn zwischen den Prüfspitzen ein Durchgang von < 500 kΩ erkannt wird. Nach dem Einschalten befindet sich der Durchgangsprüfer im < 500 kΩ Messbereich. Durch kurzes Drücken der Taste schalten Sie zwischen den beiden Messbereichen um: < 500 kΩ oder < 10 Ω. < 500 kΩ → < 10 Ω → < 500 kΩ
• Langes Drücken der Taste > 2 s schaltet die Taschenlampe ein. Die Taschenlampe schaltet sich nach 30 Sekunden automatisch aus oder durch das nochmalige lange Drücken der Taste > 2 s.

DE

• Langes Drücken der Taste > 6 s schaltet das Gerät aus.
• Wenn das Gerät ausgeschaltet ist, können Sie den Selbsttest durchführen, in dem Sie die Prüfspitzen aneinander halten.
• Das Gerät zeigt durch die LED „Rx“ ⑥ Durchgang an. Zusätzlich ertönt ein akustisches Signal, wenn der Widerstand zwischen den Prüfspitzen weniger als 500 kΩ im < 500 kΩ Bereich und weniger als 10 Ω im < 10 Ω Bereich ist.
• Das Gerät ist für den Einsatz in spannungsfreier Umgebung konstruiert. Wird gefährliche Spannung durch die entsprechende LED angezeigt, ist die Prüfung zu stoppen.
• Die LED ③ signalisiert geringe Batteriespannung. Die Batterien müssen getauscht werden (2x Typ AAA).

Wartung

Das Gerät benötigt bei einem Betrieb gemäß der Bedienungsanleitung keine besondere Wartung.

Reinigung

Sollte das Gerät durch den täglichen Gebrauch schmutzig geworden sein, kann es mit einem feuchten Tuch und etwas mildem Haushaltsreiniger gereinigt werden. Niemals scharfe Reiniger oder Lösungsmittel zur Reinigung verwenden. Zur Reinigung des Gerätes muss es von allen Anschlüssen getrennt werden.

BEDIENUNGSANLEITUNG

Batteriewechsel

Entfernen der Prüfspitzen von möglichen Messstellen, wenn das Batteriefach geöffnet wird. Wenn die Durchgangsprüfung mit beiden angeschlossenen Prüfspitzen nicht mehr durchgeführt werden kann, sind die Batterien leer. Die LED mit Batteriesymbol zeigt die niedrige Batterieleistung an.

Sollten das Gerät nicht mehr einwandfrei funktionieren, muss die Batterie ausgetauscht werden.

1. Trennen Sie das Gerät vom Messkreis.
2. Öffnen Sie das Gehäuse, indem Sie die Schrauben entfernen.
3. Legen Sie zwei neue Batterien Typ AAA unter Beachtung der Polarität ein und schließen Sie das Gehäuse.

Bitte denken Sie an dieser Stelle auch an unsere Umwelt. Werfen Sie verbrauchte Batterien nicht in den normalen Hausmüll, sondern geben Sie die Batterien bei Sondermülldeponien oder Sondermüllsammlungen ab.

Wird das Gerät über einen längeren Zeitraum nicht benutzt, muss die Batterie entnommen werden.

Sollte es zu einer Verunreinigung des Gerätes durch ausgelaufene Batterien gekommen sein, muss es zur Reinigung und Überprüfung ins Werk eingesandt werden.

Technische Daten

Hoher Bereich

Bereich 0...500 kΩ

Toleranz +/- 25 %

Prüfstrom < 5 μA

Akustische Anzeige ja

LED-Anzeige Rx LED

Automatisches Einschalten < 500 kΩ

Überspannungsschutz 400 VAC / VDC für 30 s

Niedriger Bereich

Bereich 0...10 Ω

Toleranz +/- 25 %

Prüfstrom < 20 mA

Akustische Anzeige ja

LED-Anzeige Rx LED

Automatisches Einschalten < 500 kΩ

Überspannungsschutz 400 VAC / VDC für 30 s

Allgemein

Sicherheit IEC / EN 61010-1

Stromversorgung 2 x AAA Batterien

Temperaturbereich 0...40 °C

BEDIENUNGSANLEITUNG

Service und Garantie

Wenn das Gerät nicht mehr funktionsfähig ist, Sie Fragen haben oder Informationen benötigen, wenden Sie sich an eine autorisierte Kundenstelle für Wiha Werkzeuge:

Kundendienst

Wiha Werkzeuge GmbH

Obertalstraße 3 – 7

78136 Schonach

GERMANY

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Bei Sach- oder Personenschäden, die durch Nichtbeachten dieser Anleitung verursacht werden, erlischt die Garantie. Für Folgeschäden übernimmt der Hersteller keine Haftung!
