BRUKSANVISNING 45222 Wiha

Inleiding / leveringsomvang

Innehållsförteckning

Introduktion / leveransomfattning .... 4

Transport och förvaring 5

Säkerhetsåtgärder 6

Avsedd användning 7

Drift- och displayelement....8

Användarinstruktion 8

Underhåll 9

Rengöring 9

Batteribyte 10

Tekniska specifikationer 11

Service och garanti 12

BRUKSANVISNING

Instruktioner angivna på enheten och i bruksanvisningen

Varning! Varning för en riskpunkt, följ bruksanvisningen.

Varning! Farlig spänning, risk för elektriska stötar.

Lägga märke till. Var uppmärksam på.

Dubbel eller förstärkt isolering till klass II IEC 536.

Uppfyller EU-krav.

Uppfyller Storbritanniens krav.

Enheten uppfyller WEEE-direktivet (2012/19/EU).

Introduktion / leveransomfattning

Bruksanvisningen innehåller information och instruktioner som är nödvändiga för säker drift och användning av apparaten. Innan du använder enheten måste bruksanvisningen läsas noggrant och följas i alla avseenden.

Om instruktionerna inte följs eller om du inte följer varningarna och anvisningarna kan användaren skadas allvarligt eller enheten kan skadas. Branschorganisationernas föreskrifter för förebyggande av olycksfall för elektriska anläggningar och utrustning ska följas vid allt arbete

Kontinuitets- och kabeltestaren 45222 är lämplig för att testa kontinuiteten i elektriska ledningar, kabelnätverk, system, enheter och komponenter upp till ett mätresistans på 500 Ω. Enheten har två mätområden, upp till 10 Ω och upp till 500 kΩ.

Enheterna har även en inbyggd ficklampsfunktion med konstant ljus, vilket gör det möjligt att arbeta i mörka kopplingsskåp eller i diffust ljus.

• Akustisk och visuell passageindikator
• Ficklampa funktion
• Motständsintervall 10 Ω och upp till 500 kΩ
• Testström upp till 20 mA (lägt område)
• Fasta testledningar med testtips

Leveransomfattning

• 1x kontinuitetstestare 45222
- 2x AAA-batterier
• 1x bruksanvisning

Transport och förvaring

Behåll originalförpackningen för senare leverans. Transportskador på grund av defekt förpackning är undantagna från garantin.

Apparaten måste förvaras i torra, slutna rum.

Om enheten har transporterats i extrema temperaturer behöver den en återhämtningstid på minst 2 timmar innan den slås på.

BRUKSANVISNING

Säkerhetsåtgärder

Kontinuitetstestaren 45222 byggdes och testades i enlighet med säkerhetsföreskrifterna för elektroniska mätapparater IEC/EN 61010-1 och IEC/EN 61010-031 och lämnade fabriken i perfekt skick vad gäller säkerhet. För att bibehålla detta tillstånd måste användaren följa säkerhetsinstruktionerna i denna manual.

För att undvika elektriska stötar bör försiktighetsåtgärder iakttas vid arbete med spänningar över 120 V (60 V) DC eller 50 V (25 V) rms. AC fungerar. Enligt DIN VDE representerar dessa värden gränsen för de spänningar som fortfarande kan vidröras (värden inom parentes gäller t.ex. medicinska eller jordbruksområden).

Före varje mätning, se till att testkablarna och mätanordningen är i perfekt skick. Mätanordningen får endast användas inom de angivna mätområdena.

Om operatörens säkerhet inte längre kan garanteras, måste enheten stängas av och säkras mot oavsiktlig användning.

Säkerheten är inte längre garanterad när enheten

• har uppenbara skador.
• de önskade mätningarna utförs inte längre.
• har lagrats för länge under ogynnsamma förhållanden.
• utsattes för mekanisk påfrestning under transport.

Testobjektet ska vara spänningsfritt. Om du är osäker, kontrollera att det inte finns någon spänning med en indikerande spänningsprovare.

SV

Testaren är inte lämplig för användning i levande föremål.

Mätlinorna och testspetsarna får endast vidröras av de medföljande handtagen.

Enheten uppfyller alla EMC-riktlinjer. Ändå kan det i mycket sällsynta fall hända att elektriska apparater störs av spänningsprovaren eller att testaren störs av andra elektriska apparater.

Använd aldrig enheten i en explosiv miljö.

Apparaten får endast användas av utbildade personer.

Undvik att värma upp enheten genom direkt solljus. Detta är det enda sättet att säkerställa problemfri drift och lång livslängd.

Driftsäkerheten är inte längre garanterad vid modifieringar eller ombyggnader. Enheten får endast öppnas för att byta batterier.

Använd aldrig enheten med högre spänning än vad som anges i tekniska data! Annars kan enheten förstöras eller permanent skadas.

Avsedd användning

Enheten får endast användas under de förhållanden och för de syften som den är avsedd för. Säkerhetsanvisningarna, de tekniska data med omgivningsförhållandena och användning i torr miljö måste beaktas särskilt.

BRUKSANVISNING

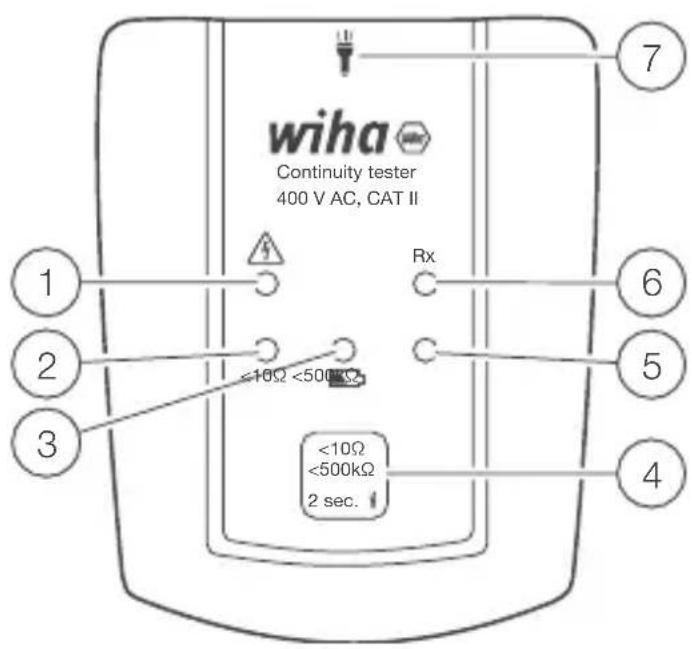

Drift- och displayelement

1 LED för indikering av hög (farlig) spänning från 50 V upp till 400 V
② LED visar mätområde < 10 Ω
③ LED indikerar låg batterispänning
4 Knapp för att byta mätområden och ficklampa
5 LED visar mätområde < 500 kΩ
6 Rx LED indikerar kontinuitet
7 Ficklampa

wiha Continuity tester 400 V AC, CAT II Rx <10Ω <500kΩ <10Ω <500kΩ 2 sec.

Användarinstruktion

• Slå på kontinuitetstestaren genom att kort trycka på knapp ④. Kontinuitetstestaren slås på automatiskt när en kontinuitet på < 500 kΩ detekteras mellan testspetsarna. Efter påslagning befinner sig kontinuitetstestaren i mätområdet < 500 kΩ.
• Ett kort tryck på knappen växlar mellan de två mätområdena: < 500 kΩ eller < 10 Ω. < 500kΩ till < 10Ω till < 500kΩ
• Ett långt tryck på knappen > 2 s tänder ficklampan. Ficklampan stängs av automatiskt efter 30 sekunder eller genom att trycka på knappen i > 2 s igen.
• Ett långt tryck på knappen > 6 s stänger av enheten.
• När enheten är avstängd kan du utföra självtestet genom att hålla ihop

testspetsarna.

• Enheten indikerar genom lysdioden „Rx“ ⑥ kontinuitet. Dessutom hörs en akustisk signal om resistansen mellan sondspetsarna är mindre än 500 kΩ i området < 500 kΩ och mindre än 10 Ω i området < 10 Ω.
• Enheten är designad för användning i en spänningsfri miljö. Om farlig spänning indikeras av motsvarande lysdiod måste testet avbrytas.
• LED ③ signalerar låg batterispänning. Batterierna måste bytas (2x typ AAA).

Underhåll

Apparaten kräver inget speciellt underhåll när den används i enlighet med bruksanvisningen.

Rengöring

Om enheten har blivit smutsig vid daglig användning kan den rengöras med en fuktig trasa och ett milt hushållsrengöringsmedel. Använd aldrig starka rengöringsmedel eller lösningsmedel för rengöring. För att rengöra enheten måste den kopplas bort från alla anslutningar.

BRUKSANVISNING

Batteribyte

Ta bort testsonderna från möjliga mätpunkter när batterifacket öppnas. Om kontinuitetstestet inte längre kan utföras med båda teststickorna anslutna är batterierna tomma. Lysdioden med batterisymbol indikerar låg batterikapacitet.

Om enheten inte längre fungerar korrekt måste batteriet bytas ut.

1. Koppla bort enheten från mätkretsen.
2. öppna höljet genom att ta bort skruvarna.
3. Sätt i två nya AAA-batterier, observera polariteten och stäng höljet.

Tänk nu på vår miljö. Släng inte använda batterier med vanligt hushållsavfall, utan lämna in dem på speciella sopstationer eller specialavfallsuppsamlingar.

Om enheten inte används under en längre tid måste batteriet tas ur.

Om enheten är förorenad av läckande batterier måste den skickas till fabriken för rengöring och kontroll.

Tekniska specifikationer

Högt område

Område 0...500kΩ

Tolerans +/- 25 %

Testström < 5 μA

Hörbar indikator Ja

LED-display Rx LED

Automatisk påslagning < 500kΩ

Överspänningsskydd 400VAC/VDC i 30s

Lågt område

Område 0...10Ω

Tolerans +/- 25 %

Testström < 20mA

Hörbar indikator Ja

LED-display Rx LED

Automatisk påslagning < 500kΩ

Överspänningsskydd 400VAC/VDC i 30s

Allmän

Säkerhet IEC/EN 61010-1

Strömförsörjning 2 x AAA-batterier

Temperaturvariation 0...40 °C

BRUKSANVISNING

Service och garanti

Om enheten inte längre fungerar, du har frågor eller behöver information, kontakta en auktoriserad kundtjänst för Wiha-verktyg:

Kundservice

Wiha Werkzeuge GmbH

Obertalstrasse 3 – 7

78136 Schonach

TYSKLAND

Telefon: [phone]

Fax: [phone]

E-post: [e-mail]

Webbplats: www.wiha.com

händelse av egendomsskada eller personskada orsakad av att dessa instruktioner inte följts upphör garantin. Tillverkaren tar inget ansvar för följdskador!
