Introduksjon / leveringsomfang

Bruksanvisningen inneholder informasjon og instruksjoner som er nødvendige for sikker drift og bruk av apparatet. Før du bruker apparatet, må bruksanvisningen leses nøye og følges i alle henseender.

Hvis instruksjonene ikke følges eller hvis du ikke følger advarslene og merknadene, kan brukeren bli alvorlig skadet eller enheten kan bli skadet. Ulykkesforebyggende forskrifter fra bransjeforeningene for elektriske anlegg og utstyr skal følges ved alt arbeid

45222 kontinuitets- og kabeltester er egnet for å teste kontinuiteten til elektriske ledninger, kabelnettverk, systemer, enheter og komponenter opp til en målemotstand på 500 Ω. Enheten har to måleområder, opptil 10 Ω og opptil 500 kΩ.

Apparatene har også innebygget lommelyktfunksjon med konstant lys, som gjør det mulig å jobbe i mørke kontrollskap eller i diffust lys.

• Akustisk og visuell passasjeindikator
  • Lommelykt funksjon
• Motstandsområder 10 Ω og opp til 500 kΩ
• Teststrøm opp til 20 mA (lavt område)
• Faste testledninger med testtips

Leveringsomfang

• 1x kontinuitetstester 45222
- 2x AAA batterier
• 1x bruksanvisning

Transport og lagring

Vennligst oppbevar originalemballasjen for senere forsendelse. Transportskader på grunn av defekt emballasje er unntatt fra garantien.

Enheten må oppbevares i tørre, lukkede rom.

Hvis enheten har blitt transportert i ekstreme temperaturer, trenger den en restitusjonstid på minst 2 timer før den slås på.

BRUKSANVISNINGEN

Sikkerhetstiltak

Kontinuitetstesteren 45222 ble bygget og testet i henhold til sikkerhetsforskriftene for elektroniske måleapparater IEC/EN 61010-1 og IEC/EN 61010-031 og forlot fabrikken i perfekt stand når det gjelder sikkerhet. For å opprettholde denne tilstanden må brukeren følge sikkerhetsinstruksjonene i denne håndboken.

For å unngå elektrisk støt, bør forholdsregler tas ved arbeid med spenninger over 120 V (60 V) DC eller 50 V (25 V) rms. AC er fungert. I følge DIN VDE representerer disse verdiene grensen for spenningene som fortsatt kan berøres (verdier i parentes gjelder for eksempel medisinske eller landbruksområder).

Før hver måling, sørg for at testledningene og måleenheten er i perfekt stand. Måleapparatet må kun brukes i de angitte måleområdene.

Hvis sikkerheten til operatøren ikke lenger er garantert, må apparatet slås av og sikres mot utilsiktet bruk.

Sikkerheten er ikke lenger garantert når enheten

• har åpenbare skader.
• de ønskede målingene utføres ikke lenger.
• har vært lagret for lenge under ugunstige forhold.
• ble utsatt for mekanisk påkjenning under transport.

Testobjektet skal være spenningsfritt. Hvis du er usikker, sjekk at det ikke er spenning med en indikerende spenningstester.

NO

Testeren er ikke egnet for bruk i levende gjenstander.

Målelinjene og testspissene må kun berøres av håndtakene som følger med.

Enheten oppfyller alle EMC-retningslinjer. Likevel kan det i svært sjeldne tilfeller skje at elektriske enheter blir forstyrret av spenningstesteren eller at testeren blir forstyrret av andre elektriske enheter.

Bruk aldri enheten i eksplosive omgivelser.

Enheten må kun brukes av opplæerte personer.

Unngå å varme opp enheten gjennom direkte sollys. Dette er den eneste måten å sikre problemfri drift og lang levetid.

Driftssikkerhet er ikke lenger garantert ved endringer eller ombygginger. Enheten kan kun åpnes for å bytte batterier.

Bruk aldri apparatet med høyere spenning enn angitt i de tekniske dataene! Ellers kan enheten bli ødelagt eller permanent skadet.

Tiltenkt bruk

Enheten må kun brukes under forholdene og til de formålene den er laget for. Sikkerhetsinstruksjonene, de tekniske dataene med omgivelsesforholdene og bruk i tørre omgivelser må følges spesielt.

BRUKSANVISNINGEN

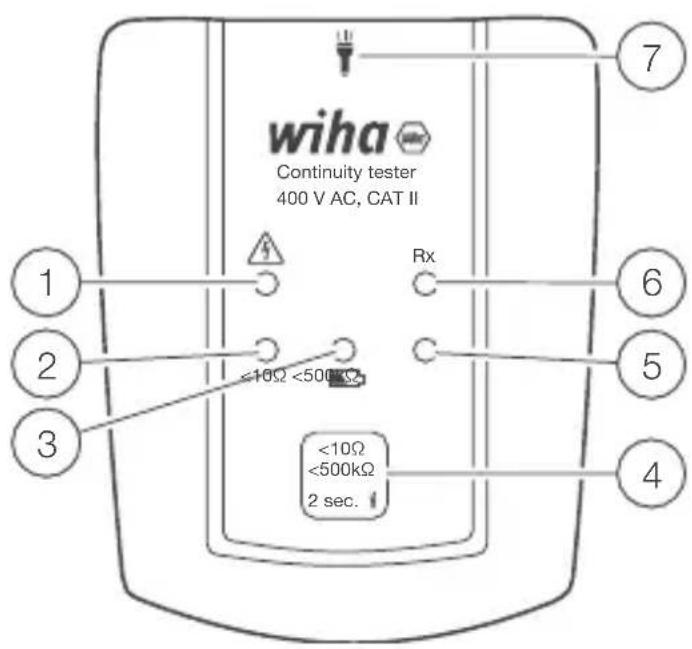

Drifts- og visningselementer

1 LED for indikering av høy (farlig) spenning fra 50 V opp til 400 V
② LED viser måleområde < 10 Ω
③ LED indikerer lav batterispenning
4 Knapp for å bytte måleområder og lommelykt
5 LED viser måleområde < 500 kΩ
6 Rx LED indikerer kontinuitet
7 Lommelykt

wiha Continuity tester 400 V AC, CAT II 1 2 3 Rx 6 5 4 <10Ω <500kΩ <10Ω <500kΩ 2 sec.

Bruke enheten

• Slå på kontinuitetstesteren ved å trykke kort på knapp ④. Kontinuitetstesteren slår seg på automatisk när det oppdages en kontinuitet på < 500 kΩ mellom testspissene. Etter innkobling er kontinuitetstesteren i måleområdet < 500 kΩ.
• Et kort trykk på knappen bytter mellom de to måleområdene: < 500 kΩ eller < 10 Ω. < 500 kΩ til < 10 Ω til < 500 kΩ
• Et langt trykk på knappen > 2 s slår på lommelykten. Lommelykten slår seg av automatisk etter 30 sekunder eller ved å trykke på knappen i > 2 s igjen.
• Et langt trykk på knappen > 6 s slår av enheten.
• Når enheten er slått av, kan du utføre selvtesten ved å holde testspissene sammen.

NO

• Enheten indikerer gjennom LED „Rx“ ⑥ kontinuitet. I tillegg høres et akustisk signal hvis motstanden mellom sondespissene er mindre enn 500 kΩ i området < 500 kΩ og mindre enn 10 Ω i området < 10 Ω.
• Enheten er designet for bruk i et spenningsfritt miljø. Hvis farlig spenning indikeres av tilhørende LED, må testen stoppes.
• LED ③ signaliserer lav batterispenning. Batteriene må skiftes (2x type AAA).

Vedlikehold

Enheten krever ikke noe spesielt vedlikehold når den brukes i samsvar med bruksanvisningen.

Rengjøring

Hvis enheten har blitt skitten ved daglig bruk, kan den rengjøres med en fuktig klut og et mildt husholdningsrengjøringsmiddel. Bruk aldri sterke rengjøringsmidler eller løsemidler til rengjøring. For å rengjøre enheten må den kobles fra alle tilkoblinger.

BRUKSANVISNINGEN

Batteribytte

Fjern testprobene fra mulige målepunkter når batterirommet åpnes. Hvis kontinuitetstesten ikke lenger kan utføres med begge testprodene tilkoblet, er batteriene tomme. LED med batterisymbol indikerer lav batteristrøm.

1. Koble enheten fra målekretsen.
2. Àpne dekselet ved å fjerne skruene.
3. Sett inn to nye AAA-batterier, observer polariteten, og lukk dekselet.

På dette tidspunktet må du også tenke på miljøet vårt. Ikke kast brukte batterier sammen med vanlig husholdningsavfall, men lever dem inn på spesielle avfallsplasser eller spesialavfallsmottak.

Hvis enheten ikke brukes over lengre tid, må batteriet tas ut.

Hvis enheten er forurenset av lekkende batterier, må den sendes til fabrikken for rengjøring og kontroll.

Tekniske spesifikasjoner

Høyt område

Område 0...500kΩ

Toleranse +/- 25 %

Teststrøm < 5 _A

Hørbar indikator Ja

LED display Rx LED

Automatisk strøm på < 500kΩ

Overspenningsvern 400VAC/VDC i 30s

Lavt område

Område 0...10Ω

Toleranse +/- 25 %

Teststrøm < 20mA

Hørbar indikator Ja

LED display Rx LED

Automatisk strøm på < 500kΩ

Overspenningsvern 400VAC/VDC i 30s

Generell

Sikkerhet IEC/EN 61010-1

Strømforsyning 2 x AAA batterier

Temperaturspenn 0...40 °C

BRUKSANVISNINGEN

Service og garanti

Hvis enheten ikke lenger fungerer, du har spørsmål eller trenger informasjon, vennligst kontakt en autorisert kundeservice for Wiha-verktøy:

Kundeservice

Wiha Werkzeuge GmbH

Obertalstrasse 3 – 7

78136 Schonach

TYSKLAND

Telefon: [phone]

Nettsted: www.wiha.com

Ved skade på eiendom eller personskade forårsaket av manglende overholdelse av disse instruksjonene, er garantien ugyldig. Produsenten påtar seg intet ansvar for følgeskader!
