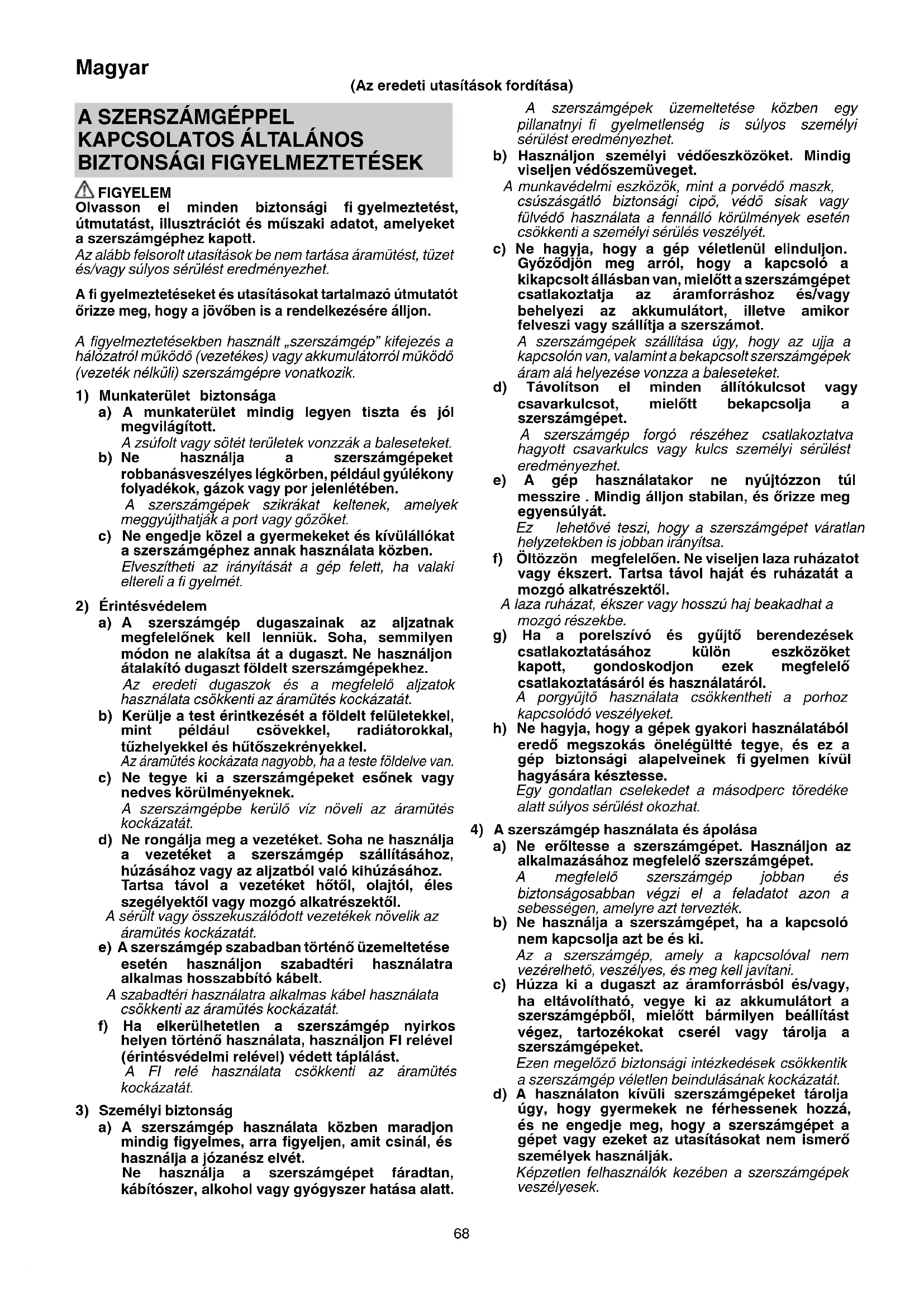

Płyta pilśniowa Poniżej 6 WSKAZÓWKA Minimalny kąt cięcia dla tarcz nr 1 (bardzo długa), nr 21, nr 22 i nr 41 wynosi 100 mm. 0000BookCJ160V.indb670000BookCJ160V.indb67 2019/11/0111:54:182019/11/0111:54:1868 Magyar (Az eredeti utasítások fordítása) A szerszámgépek üzemeltetése közben egy pillanatnyi fi gyelmetlenség is súlyos személyi sérülést eredményezhet. b) Használjon személyi védőeszközöket. Mindig viseljen védőszemüveget. A munkavédelmi eszközök, mint a porvédő maszk, csúszásgátló biztonsági cipő, védő sisak vagy fülvédő használata a fennálló körülmények esetén csökkenti a személyi sérülés veszélyét. c) Ne hagyja, hogy a gép véletlenül elinduljon. Győződjön meg arról, hogy a kapcsoló a kikapcsolt állásban van, mielőtt a szerszámgépet csatlakoztatja az áramforráshoz és/vagy behelyezi az akkumulátort, illetve amikor felveszi vagy szállítja a szerszámot. A szerszámgépek szállítása úgy, hogy az ujja a kapcsolón van, valamint a bekapcsolt szerszámgépek áram alá helyezése vonzza a baleseteket. d) Távolítson el minden állítókulcsot vagy csavarkulcsot, mielőtt bekapcsolja a szerszámgépet. A szerszámgép forgó részéhez csatlakoztatva hagyott csavarkulcs vagy kulcs személyi sérülést eredményezhet. e) A gép használatakor ne nyújtózzon túl messzire . Mindig álljon stabilan, és őrizze meg egyensúlyát. Ez lehetővé teszi, hogy a szerszámgépet váratlan helyzetekben is jobban irányítsa. f) Öltözzön megfelelően. Ne viseljen laza ruházatot vagy ékszert. Tartsa távol haját és ruházatát a mozgó alkatrészektől. A laza ruházat, ékszer vagy hosszú haj beakadhat a mozgó részekbe. g) Ha a porelszívó és gyűjtő berendezések csatlakoztatásához külön eszközöket kapott, gondoskodjon ezek megfelelő csatlakoztatásáról és használatáról. A porgyűjtő használata csökkentheti a porhoz kapcsolódó veszélyeket. h) Ne hagyja, hogy a gépek gyakori használatából eredő megszokás önelégültté tegye, és ez a gép biztonsági alapelveinek fi gyelmen kívül hagyására késztesse. Egy gondatlan cselekedet a másodperc töredéke alatt súlyos sérülést okozhat.

4) A szerszámgép használata és ápolása

a) Ne erőltesse a szerszámgépet. Használjon az alkalmazásához megfelelő szerszámgépet. A megfelelő szerszámgép jobban és biztonságosabban végzi el a feladatot azon a sebességen, amelyre azt tervezték. b) Ne használja a szerszámgépet, ha a kapcsoló nem kapcsolja azt be és ki. Az a szerszámgép, amely a kapcsolóval nem vezérelhető, veszélyes, és meg kell javítani. c) Húzza ki a dugaszt az áramforrásból és/vagy, ha eltávolítható, vegye ki az akkumulátort a szerszámgépből, mielőtt bármilyen beállítást végez, tartozékokat cserél vagy tárolja a szerszámgépeket. Ezen megelőző biztonsági intézkedések csökkentik a szerszámgép véletlen beindulásának kockázatát. d) A használaton kívüli szerszámgépeket tárolja úgy, hogy gyermekek ne férhessenek hozzá, és ne engedje meg, hogy a szerszámgépet a gépet vagy ezeket az utasításokat nem ismerő személyek használják. Képzetlen felhasználók kezében a szerszámgépek veszélyesek.

FIGYELEM Olvasson el minden biztonsági fi gyelmeztetést, útmutatást, illusztrációt és műszaki adatot, amelyeket a szerszámgéphez kapott. Az alább felsorolt utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést eredményezhet. A fi gyelmeztetéseket és utasításokat tartalmazó útmutatót őrizze meg, hogy a jövőben is a rendelkezésére álljon. A fi gyelmeztetésekben használt „szerszámgép” kifejezés a hálózatról működő (vezetékes) vagy akkumulátorról működő (vezeték nélküli) szerszámgépre vonatkozik.

1) Munkaterület biztonsága

a) A munkaterület mindig legyen tiszta és jól megvilágított. A zsúfolt vagy sötét területek vonzzák a baleseteket.

Ne használja a szerszámgépeket robbanásveszélyes légkörben, például gyúlékony folyadékok, gázok vagy por jelenlétében. A szerszámgépek szikrákat keltenek, amelyek meggyújthatják a port vagy gőzöket. c) Ne engedje közel a gyermekeket és kívülállókat a szerszámgéphez annak használata közben. Elveszítheti az irányítását a gép felett, ha valaki eltereli a fi gyelmét.

a) A szerszámgép dugaszainak az aljzatnak megfelelőnek kell lenniük. Soha, semmilyen módon ne alakítsa át a dugaszt. Ne használjon átalakító dugaszt földelt szerszámgépekhez. Az eredeti dugaszok és a megfelelő aljzatok használata csökkenti az áramütés kockázatát. b) Kerülje a test érintkezését a földelt felületekkel, mint például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel. Az áramütés kockázata nagyobb, ha a teste földelve van. c) Ne tegye ki a szerszámgépeket esőnek vagy nedves körülményeknek. A szerszámgépbe kerülő víz növeli az áramütés kockázatát. d) Ne rongálja meg a vezetéket. Soha ne használja a vezetéket a szerszámgép szállításához, húzásához vagy az aljzatból való kihúzásához. Tartsa távol a vezetéket hőtől, olajtól, éles szegélyektől vagy mozgó alkatrészektől. A sérült vagy összekuszálódott vezetékek növelik az áramütés kockázatát. e) A szerszámgép szabadban történő üzemeltetése esetén használjon szabadtéri használatra alkalmas hosszabbító kábelt. A szabadtéri használatra alkalmas kábel használata csökkenti az áramütés kockázatát. f) Ha elkerülhetetlen a szerszámgép nyirkos helyen történő használata, használjon FI relével (érintésvédelmi relével) védett táplálást. A FI relé használata csökkenti az áramütés kockázatát.

3) Személyi biztonság

a) A szerszámgép használata közben maradjon mindig fi gyelmes, arra fi gyeljen, amit csinál, és használja a józanész elvét. Ne használja a szerszámgépet fáradtan, kábítószer, alkohol vagy gyógyszer hatása alatt. 0000BookCJ160V.indb680000BookCJ160V.indb68 2019/11/0111:54:182019/11/0111:54:1869 Magyar e) A szerszámgépek és tartozékaik karbantartása. Ellenőrizze, hogy a mozgó alkatrészek a szerszámgépen nincsenek-e elállítódva, vagy beszorulva, nincsenek-e törött alkatrészek, vagy van-e más körülmény, ami befolyásolhatja a szerszámgép működését. Ha a szerszámgép sérült, használat előtt javíttassa meg. Sok balesetet a rosszul karbantartott szerszámgépek okoznak. f) A vágószerszámokat tartsa élesen és tisztán. Az éles vágóélekkel rendelkező, megfelelően karbantartott vágószerszámok elakadásának lehetősége kevésbé valószínű, , és azok könnyebben kezelhetők. g) A szerszámgép tartozékait és betétkéseit stb. használja a jelen útmutatónak megfelelően, fi gyelembe véve a munkakörülményeket és a végzendő munkát. A szerszámgép nem rendeltetésszerű használata veszélyes helyzetet eredményezhet. h) Tartsa a fogantyúkat és a markolatok felületeit szárazon, valamint olaj- és zsírmentesen. A csúszós fogantyúk és markolati felületek nem teszik lehetővé a szerszám biztonságos kezelését és váratlan helyzetekben történő irányítását.

a) A szerszámgépét képesítéssel rendelkező szerelővel javíttassa meg, csak azonos cserealkatrészek használatával. Ez biztosítja, hogy a szerszámgép biztonságos maradjon. VIGYÁZAT A gyermekeket és beteg személyeket tartsa távol. Ahasználaton kívül lévő szerszámokat olyan módon tárolja, hogy gyermekek és beteg személyek ne férhessenek hozzá.

A szerszámgépet a szigetelt markolófelületeknél fogja, ha olyan műveletet végez, amely során a vágóeszköz rejtett vezetékekhez vagy a saját kábeléhez érhet. Ha a vágóeszköz feszültség alatt lévő vezetékkel érintkezik, a szerszámgép szabadon álló fémrészei is feszültség alá kerülhetnek, és megrázhatják a gép kezelőjét.

2. A munkadarab stabil felületen való rögzítéséhez és

megtámasztásához használjon bilincseket vagy más gyakorlati módot. Ha a munkadarabot kézzel vagy a testéhez szorítva tartja, az instabil marad, ami az irányítás elvesztéséhez vezethet.

1. Ez a szúrófűrész nagy teljesítményű motorral működik.

Ha a készüléket folyamatosan alacsony sebességen működteti, ezzel külön terhelést ró a motorra, amely a motor túlterhelését okozhatja. Mindig úgy működtesse a szerszámgépet, hogy közben a penge ne csípődhessen az anyagba. A sima vágás érdekében mindig állítsa be megfelelően a penge sebességét.

2. Ügyeljen rá, hogy a használni kívánt hálózati forrás

megfeleljen a termék adattábláján feltüntetett hálózati követelményeknek.

3. Győződjön meg arról, hogy a hálózati kapcsoló KI

állásban van. Ha a csatlakozódugót úgy csatlakoztatja a dugaszolóaljzathoz, hogy a hálózati kapcsoló ON (BE) állásban van, a szerszámgép azonnal működésbe lép, ami súlyos balesetet okozhat.

4. Ha a munkaterület a hálózati forrástól távol található,

használjon megfelelő keresztmetszetű és névleges teljesítményű hosszabbító kábelt. A hosszabbító kábelt a lehető legrövidebbre kell fogni.

5. Működés közben képződő por

A normál működtetés közben keletkezett por befolyásolhatja a gépkezelő egészségét. Ajánlott a következő eljárások bármelyikét alkalmazni: a) Viseljen pormaszkot b) Használjon külső porgyűjtő eszközt Amennyiben külső porgyűjtő eszközt használ, csatlakoztassa a külső porgyűjtő eszköz tömlőjét az adapterhez.

6. Használat közben ne érjen a munkagép fém részéhez.

○ Győződjön meg arról, hogy a szerszámgép KI legyen kapcsolva és a dugasz ki van húzva a hálózati csatlakozóból a penge cseréje esetén. ○ Ne nyissa fel a fogantyút, ha a dugattyú mozgásban van. ○ Ellenőrizze, hogy a penge kiemelkedő részei biztonságosan vannak a pengetartóba illesztve. (2. ábra) ○ Ellenőrizze, hogy a penge a henger vájatába illeszkedik. (2. ábra)

8. Alacsony sebességen (tárcsa beállítása: 1 vagy 2)

ne vágjon 10 mm-nél vastagabb fát, vagy 1 mm-nél vastagabb fémet.

9. Annak érdekében, hogy megelőzze a penge

kimozdulását, vagy a dugattyú elhasználódását, kérjük, győződjön meg arról, hogy az alaplemez felülete a munkadarabhoz illeszkedik fűrészelés közben.

10. A vezetőelem használata közbeni pontos vágás

érdekében (13. ábra) mindig állítsa 0-ra a körpálya pozíciót.

11. Kis körív kivágásakor csökkentse a készülék el

őtolási sebességét. Ha túl nagy az előtolási sebesség, a penge megtörhet.

12. Kör alakzat vágása esetén a pengének hozzávetőlegesen

merőlegesnek kell lennie az alap felületével.

13. Porgyűjtő használata esetén nem alkalmazható a

szögben végzett vágás.

FI-relé használata minden esetben 30 mA vagy annál kisebb névleges maradékárammal javasolt.

Fűrészlap befogószerkezet

Hatszögletű dugókulcs

To k 0000BookCJ160V.indb690000BookCJ160V.indb69 2019/11/0111:54:182019/11/0111:54:1870 Magyar SZIMBÓLUMOK FIGYELMEZTETÉS Az alábbiakban a géphez alkalmazott jelöléseket soroltuk fel. A gép használata előtt feltétlenül ismerkedjen meg ezekkel a jelölésekkel. CJ160V / CJ160VA : Szúrófűrész A sérülések kockázatának csökkentése érdekében, a használónak el kell olvasnia a használati útmutatót. Csak EU-országok számára Az elektromos szerszámokat ne dobja a háztartási szemétbe! Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos szerszámokat külön kell gyűjteni, és egy környezetbarát újrafeldolgozó létesítménybe kell visszavinni. V Névleges feszültség Váltakozó áram

Felvett teljesítmény

Terhelés nélküli sebesség

Súly (A 01/2014 EPTA-eljárásnak megfelelően) Bekapcsolás Kikapcsolás Húzza ki az elektromos csatlakozót az aljzatból

II. osztályú szerszám

SZABVÁNYOS KIEGÉSZÍTŐK

A főegységen (1 készülék) kívül a csomag az alábbi tartozékokat tartalmazza. ○ Pengék (41. sz., 123X. sz.) ............................. 1-1 darab

41. sz.: Lásd az 1. táblázatot

• 123X sz.: Lágyacél lemez 1,5 - 10 mm ○ Pótalapzat p. 1
• ○ Hatszögletű dugókulcs p. 1
• ○ Forgácsvédő pajzs p. 1
• ○ Porgyűjtő p. 1
• ○ Forgácsvédő A szabványos kiegészítők köre fi gyelmeztetés nélkül módosulhat. p. 1

ALKALMAZÁSI TERÜLETEK

○ Különböző fatípusok vágása és belső nyílás vágása ○ Lágyacél lemez, alumínium és réz lemez vágása ○ Műanyagok vágása, mint például fenolgyanta és vinilklorid ○ Vékony és lágy építési anyagok vágása ○ Rozsdamentes acéllap vágása (97-es pengével)

Feszültség (területenként)*1 (110 V, 120 V, 220 V, 230 V, 240 V) Felvett teljesítmény*1 800 W Max. vágási mélység Fa 160 mm Lágyacél 10 mm Terhelés nélküli sebesség*1 800 – 2800 min

Vágás hossza 26 mm Min. vágási sugár 25 mm Súly*2 2,7 kg (CJ160V), 2,6 kg (CJ160VA) *1 Mindig ellenőrizze a terméken található adattáblát, mert az adatok területenként változhatnak. *2 Súly: A 01/2014 EPTA (Európai Elektromos Kéziszerszámgyártók Egyesülete) szabványának megfelelően MEGJEGYZÉS A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak.

ÖSSZESZERELÉS ÉS HASZNÁLAT

Művelet Ábra Oldal A penge cseréje

A penge működési sebességének beállítása*1

A kapcsoló használata

A LED lámpa használata

A körpályás üzemmód beállítása

A hatszögletű dugókulcs elhelyezése

Az irányzék felszerelése

Egyenes vonalakkal határolt alakzat vágása

Kör, vagy körív vágása

Szögben végzett vágás

Rozsdamentes acél lapok vágása esetén

Csatlakoztatás porszívóhoz

A tartozékok kiválasztása ― 118 *1 A szerszámgép két üzemmóddal rendelkezik: „Normál üzemmód“ és „Automatikus üzemmód“. (1) Normál üzemmód A tárcsa „1“ és „5“ közötti értékre történő beállításával a penge működési sebessége a 800 és 2800 min

közötti tartományban változtatható. (2) Automatikus üzemmód A munkaterheléstől függően az Automatikus üzemmód „A“ automatikusan megváltoztatja a penge működési sebességét 1400 min

-re. Ez alacsonyabb rezgést és zajt eredményez a működtetés előtt és alatt. 0000BookCJ160V.indb700000BookCJ160V.indb70 2019/11/0111:54:182019/11/0111:54:1871 Magyar A tárcsát a munkavégzés körülményeinek és az anyagoknak leginkább megfelelő üzemmódra és sebességre állítsa. Penge működési sebessége Üzemmód Tárcsa Penge működési sebessége Normál üzemmód 1 – 5 800 – 2800 min

Terhelés nélkül: 1400 min

Terheléssel: 2800 min

Az Automatikus üzemmód alatt a rezgés frekvenciája esetleg nem éri el a 2800 min

-et, vagy lecsökken 1400 min

-re az olyan változóktól függően, mint a munka típusa. MEGJEGYZÉS*2 A pótalapzat csatlakoztatása 3 mm-rel csökkenti a penge kiemelkedését a vágandó anyagból. Ha a pengét a legalacsonyabb állásba helyezi, bizonyosodjon meg róla, hogy kiemelkedjen az anyagból.

Tartozék pengék A maximális működési hatékonyság és a legjobb eredmények elérése érdekében nagyon fontos, hogy a vágandó anyag típusának és vastagságának megfelelő, leginkább igazodó penge kiválasztása. Szabványos kiegészítőként három különböző fajta pengét biztosítunk a készülékhez. A penge száma az egyes pengék befogása mellett van begravírozva. Az 1-es táblázat alapján válassza ki a megfelelő pengét.

KARBANTARTÁS ÉS ELLENŐRZÉS

1. A penge ellenőrzése

Ha a készüléket tompa, vagy sérült pengével is tovább használja, azzal csökkenti a vágás hatékonyságát és a motor túlterheltségét okozhatja. Azonnal cserélje ki a pengét egy új pengére, amint túlzott mértékű kopást észlel rajta.

2. A rögzítőcsavarok ellenőrzése

Rendszeresen ellenőrizze az összes rögzítő csavart és győződjön meg arról, hogy megfelelően meg vannak szorítva. Ha bármelyik csavar laza, azonnal húzza meg. Ennek elmulasztása komoly veszélyt jelenthet.

3. A motor karbantartása

A szerszámgép „lelke” a motor tekercselése. Legyen óvatos, hogy a tekercs ne sérüljön meg és/vagy ne kerüljön rá víz vagy olaj.

4. A szénkefék ellenőrzése

Az Ön folyamatos biztonsága és az áramütés veszélyének elkerülése érdekében, ezen eszközön a szénkefék ellenőrzését és cseréjét KIZÁRÓLAG FELJOGOSÍTOTT HiKOKI SZAKSZERVIZ végezheti.

5. A hálózati kábel cseréje

Ha a hálózati kábel sérült, a szerszámot vissza kell vinni a hivatalos HiKOKI szervizközpontba a kábel cseréje miatt. FIGYELEM A kéziszerszámok üzemeltetése és karbantartása során be kell tartani az adott országban érvényes biztonsági előírásokat és szabványokat. GARANCIA A HiKOKI szerszámgépekre a törvény által előírt országos előírásoknak megfelelő garanciát vállalunk. A garancia nem vonatkozik a helytelen vagy nem rendeltetésszerű használatból, továbbá a normál mértékűnek számító elhasználódásból, kopásból származó meghibásodásokra, károkra. Reklamáció esetén kérjük, küldje el a – nem szétszerelt – szerszámgépet a kezelési útmutató végén található GARANCIA BIZONYLATTAL együtt a hivatalos HiKOKI szervizközpontba. A környezeti zajra és vibrációra vonatkozó információk A mért értékek az EN62841 szabványnak megfelelően kerültek meghatározásra és az ISO 4871 alapján kerülnek közzétételre. Mért A-hangteljesítményszint: 95 dB (A) (CJ160V) 96 dB (A) (CJ160VA) Mért A-hangnyomásszint: 84 dB (A) (CJ160V) 85 dB (A) (CJ160VA) Bizonytalanság K: 5 dB (A). Viseljen hallásvédő eszközt. EN62841 szerint meghatározott rezgési összértékek (háromtengelyű vektorösszeg). Deszkák vágása: Rezgéskibocsátás értéke

Fémlemezek vágása: Rezgéskibocsátás értéke

A megállapított rezgési összérték mérése egy szabványos teszteljárásnak megfelelően történt, és az érték két szerszám összehasonlítására is használható. Ez az érték az expozíciós határértékek előzetes felmérésére is használható. FIGYELMEZTETÉS ○ A szerszám használatától függően a kibocsátott rezgés a szerszámgép tényleges használata során eltérhet a megadott összértéktől. ○ A szerszámkezelő védelme érdekében tegye meg a megfelelő biztonsági óvintézkedéseket és ehhez vegye fi gyelembe a használat tényleges körülményei során becsült kibocsájtási értékeket (vegye fi gyelembe az üzemeltetési ciklus összes szakaszát a tényleges használaton kívül, például amikor a szerszámgép ki volt kapcsolva vagy üresjáratban volt). MEGJEGYZÉS A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak. 0000BookCJ160V.indb710000BookCJ160V.indb71 2019/11/0111:54:182019/11/0111:54:1872 Magyar

1. táblázat A megfelelő pengék listája

Vágandó anyag Penge Anyagminőség

11. sz. 12. sz. 15. sz. 16. sz. 21. sz. 22. sz. 41. sz. 97. sz.

Anyagvastagság (mm) Faanyag Általános faanyag 135 alatt 10 - 55 20 alatt 10 - 55 5 - 40 10 - 65 Furnérlemez 5 - 30 10 alatt 5 - 30 3 - 20 Vaslemez Lágyacél lemez 3 - 6 3 alatt 2 - 5 Rozsdamentes acél lemez 1,5 - 2,5 Nem vasfémek Alumínium, vörösréz, sárgaréz

3 - 12 3 alatt 5 alatt

Alumínium párkány Magasság legfeljebb

Műanyagok Fenolgyanta, melamin, gyanta, stb.

Papírpép Kartonlap, hullámpapír

10 - 55 3 - 25 10 - 55 3 - 40

Préselt lemez 3 - 25 6 alatt 3 - 25 Préselt rostlemez 6 alatt MEGJEGYZÉS A minimális vágási sugár az 1. sz. (Szuper hosszú), 21. sz., 22. és 41. sz. pengék esetében 100 mm. 0000BookCJ160V.indb720000BookCJ160V.indb72 2019/11/0111:54:182019/11/0111:54:1873 Čeština (Překlad původního návodu)
